下载文档原格式
混凝土强度与温度的关系研究一、引言混凝土是建筑工程中常用的一种材料，其强度是影响建筑物耐久性和安全性的关键因素之一。
而温度是影响混凝土强度的重要因素之一。
因此，研究混凝土强度与温度的关系对于建筑物的设计和施工具有重要意义。
二、混凝土的强度及其影响因素混凝土的强度是指在规定的条件下，混凝土抗压强度的极限值。
混凝土的强度受到多种因素的影响，如水泥品种、水泥用量、砂石比、水灰比、养护条件等。
其中，温度是影响混凝土强度的重要因素之一。
三、混凝土强度与温度的关系1.温度对混凝土强度的影响混凝土的强度随温度的升高而降低。
这是因为，混凝土中的水分在温度升高时会蒸发，导致混凝土内部的微观结构发生变化，从而影响混凝土的强度。
此外，高温还会使混凝土中的钢筋发生热膨胀，从而增加混凝土的内部应力，降低混凝土的强度。
2.混凝土强度与温度的关系曲线混凝土强度与温度的关系曲线呈现出倒U型，即温度升高会使混凝土强度先升高后降低。
这是因为，当温度较低时，混凝土中的水分会凝结，导致混凝土内部的微观结构变得更加紧密，从而提高了混凝土的强度。
但是，当温度升高到一定程度时，混凝土中的水分会蒸发，导致混凝土内部的微观结构变得更加疏松，从而降低了混凝土的强度。
3.混凝土强度与温度的实验研究在实验研究中，通常采用试件的方式来研究混凝土强度与温度的关系。
实验结果表明，混凝土的抗压强度随着温度的升高而降低。
例如，在温度为20℃时，混凝土的抗压强度为40MPa左右；而在温度为60℃时，混凝土的抗压强度只有20MPa左右，降低了一半以上。
四、影响混凝土强度与温度关系的其他因素除了温度外，混凝土强度与温度关系还受到其他因素的影响，如水泥品种、水泥用量、砂石比、水灰比、养护条件等。
这些因素会影响混凝土的内部结构和性质，从而影响混凝土的强度与温度的关系。
五、混凝土强度与温度的应用混凝土强度与温度的关系对于建筑物的设计和施工具有重要意义。
在建筑设计中，需要根据混凝土强度与温度的关系来确定建筑物的结构和材料的选择，以保证建筑物的安全性和耐久性。

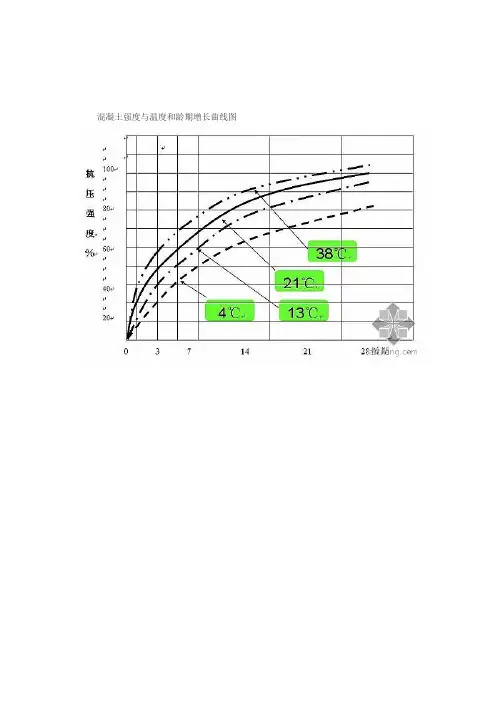

混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09。
建筑混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于 5 组混凝土立方体试件，在标准条件下养护的1、2、3、 7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件 1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D（1）式中 f——混凝土立方体抗压强度（ N/mm2）；D——混凝土养护龄期（ d）；a、b ——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=Σα T·（tT2）式中 t——等效龄期（ d）；α T——温度为 T℃时的等效系数，按下表使用；tT——温度为 T℃的持续时间（ h）。
3）以等效龄期 t代替 D带入公式（ 1）可算出强度。
等效系数温度等效温度系数温度等效温度系数温度等效温度系数50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 3.163.072.972.882.802.712.622.542.462.382.302.222.142.071.991.921.851.781.711.651.581.522827262524232221201918171615141312111091.451.391.331.271.221.161.111.051.000.950.910.860.810.770.730.680.640.610.570.530.500.466 0.430.400.370.350.320.300.270.250.230.210.200.180.160.150.140.13543211-2-3-4-5-6-7-8-9-10-11-12-13-140.120.110.110.100.100.0987 -152一、普通混凝土达到 1.2N/mm强度所需龄期参考对照表外界水泥品种混凝土期限外界水泥品种及混凝土期限温度℃及强度等强度等 (h) 温度℃强度等级强度等级(h)级级C15 48 C15 24 1-5℃普通 42.510-15℃普通 42.5C20 C15 4460C20C1520321-5℃矿渣 32.5 10-15℃矿渣 32.5C20 C15 5032C20C152420以下5-10℃普通 42.5 15℃以上普通 42.5C20 C15 2840C20C1520以下205-10 15℃矿渣 32.5 以上矿渣 32.5C20 32 C20 20 注：水灰比 :采用普通水泥为 0.65-0.8；采用矿渣水泥为 0.56-0.68。
混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。
混凝土强度与温度和龄期增长曲线图1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表二、自然养护条件下不同温度与龄期的混凝土强度参考百分率（％）水泥品种和强度硬化龄期/d混凝土硬化时的平均温度/℃1 5 10 15 20 25 30 3532.5级普通水泥2 －－19 25 30 35 40 453 14 20 25 32 37 43 48 52 5 24 30 36 44 50 57 63 66 7 32 40 46 54 62 68 73 76 10 42 50 58 66 74 78 82 86 15 52 63 71 80 88 －－－28 68 78 86 94 100 －－－32.5级矿渣水泥、火山灰质水泥2 －－－15 18 24 30 353 －－11 17 22 26 32 38 5 12 17 22 28 34 39 44 52 7 18 24 32 38 45 50 55 63 10 25 34 44 52 58 63 67 75 15 32 46 57 67 74 80 86 92 28 48 64 83 92 100 －－－注：本表自然养护指在露天温度（＋5℃以上）条件下，混凝土表面进行覆盖，浇水养护或在结构平面上使混凝土在潮湿条件下，强度正常发展的养护工艺。
22-5-4 混凝土强度估算1.在冬期施工中，需要及时了解混凝土强度的发展情况。
例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度；当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时，混凝土的预养时间是否足够等。
在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。
又由于模板未拆，也不能使用任何非破损方法进行测试。
因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。
2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22-22和图22-23。
图22-22 用普通硅酸盐水泥拌制的混凝土图22-23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22-24和图22-25。
图22-24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22-26和图22-27。
图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5.当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。
其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。
计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60％以内的强度值。
（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。
混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表二、自然养护条件下不同温度与龄期的混凝土强度参考百分率（％）水泥品种和强度硬化龄期/d混凝土硬化时的平均温度/℃1 5 10 15 20 25 30 3532.5级普通水泥2 －－19 25 30 35 40 453 14 20 25 32 37 43 48 52 5 24 30 36 44 50 57 63 66 7 32 40 46 54 62 68 73 76 10 42 50 58 66 74 78 82 86 15 52 63 71 80 88 －－－28 68 78 86 94 100 －－－32.5级矿渣水泥、火山灰质水泥2 －－－15 18 24 30 353 －－11 17 22 26 32 38 5 12 17 22 28 34 39 44 52 7 18 24 32 38 45 50 55 63 10 25 34 44 52 58 63 67 75 15 32 46 57 67 74 80 86 92 28 48 64 83 92 100 －－－注：本表自然养护指在露天温度（＋5℃以上）条件下，混凝土表面进行覆盖，浇水养护或在结构平面上使混凝土在潮湿条件下，强度正常发展的养护工艺。
混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。
二、自然养护条件下不同温度与龄期的混凝土强度参考百分率（％）水泥品种和强度硬化龄期/d混凝土硬化时的平均温度/℃1 5 10 15 20 25 30 3532.5级普通水泥2 －－19 25 30 35 40 453 14 20 25 32 37 43 48 52 5 24 30 36 44 50 57 63 66 7 32 40 46 54 62 68 73 76 10 42 50 58 66 74 78 82 86 15 52 63 71 80 88 －－－28 68 78 86 94 100 －－－32.5级矿渣水泥、火山灰质水泥2 －－－15 18 24 30 353 －－11 17 22 26 32 38 5 12 17 22 28 34 39 44 52 7 18 24 32 38 45 50 55 63 10 25 34 44 52 58 63 67 75 15 32 46 57 67 74 80 86 92 28 48 64 83 92 100 －－－注：本表自然养护指在露天温度（＋5℃以上）条件下，混凝土表面进行覆盖，浇水养护或在结构平面上使混凝土在潮湿条件下，强度正常发展的养护工艺。
混泥土强度与温度的关系曲线22-5-4 混凝土强度估算1.在冬期施工中，需要及时了解混凝土强度的发展情况。
例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度；当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时，混凝土的预养时间是否足够等。
在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。
又由于模板未拆，也不能使用任何非破损方法进行测试。
因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。
2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22-22和图22-23。
图22-22 用普通硅酸盐水泥拌制的混凝土图22-23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22-24和图22-25。
图22-24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22-26和图22-27。
图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5.当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。
其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。
计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60％以内的强度值。
（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。
混凝土养护温度对混凝土强度的影响曲线图混凝土作为建筑工程中广泛应用的材料，其强度的形成和发展受到多种因素的影响，其中养护温度是一个至关重要的因素。
了解混凝土养护温度与混凝土强度之间的关系对于保证工程质量、优化施工工艺以及降低成本具有重要意义。
混凝土的强度形成是一个复杂的化学和物理过程。
在混凝土浇筑后，水泥与水发生水化反应，逐渐生成水化产物，这些水化产物相互交织、填充空隙，从而使混凝土的强度不断提高。
而养护温度对水化反应的速率和程度有着显著的影响。
一般来说，养护温度较低时，水泥的水化反应速度较慢。
这是因为低温环境下，分子的运动速度减慢，化学反应所需的能量难以得到满足，导致水化反应不充分。
在这种情况下，混凝土强度的增长较为缓慢，需要较长的时间才能达到设计强度。
相反，当养护温度较高时，水泥的水化反应速度加快，混凝土强度能够在较短的时间内得到较大的提高。
然而，并非养护温度越高，混凝土强度就越高。
当养护温度过高时，可能会出现一些不利的影响。
例如，过高的温度可能导致混凝土内部水分蒸发过快，从而产生干燥收缩裂缝，这会削弱混凝土的整体性和强度。
此外，高温还可能使水化产物的微观结构发生变化，影响其长期性能。
为了更直观地展示混凝土养护温度对混凝土强度的影响，我们通常会绘制影响曲线图。
这种曲线图通常以养护温度为横坐标，以混凝土在不同龄期的强度为纵坐标。
通过对大量实验数据的整理和分析，可以得到不同养护温度下混凝土强度随时间的变化规律。
在曲线图中，我们可以看到，在一定的温度范围内，随着养护温度的升高，混凝土早期强度（如 3 天、7 天）增长迅速。
例如，在 20℃养护条件下，混凝土 3 天的强度可能只有设计强度的 30%左右；而在30℃养护条件下，3 天的强度可能达到 50%甚至更高。
但对于后期强度（如 28 天、90 天），养护温度过高并不一定总是有利的。
有时，高温养护下的混凝土后期强度增长可能会减缓，甚至低于正常温度养护下的混凝土强度。
混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。
混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60%以内的强度值。
2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。
使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。
3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。
2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。
t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。
3）以等效龄期t代替D带入公式（1）可算出强度。
等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。
混泥土强度与温度的关系曲线————————————————————————————————作者：————————————————————————————————日期：22-5-4 混凝土强度估算1.在冬期施工中，需要及时了解混凝土强度的发展情况。
例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度；当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时，混凝土的预养时间是否足够等。
在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。
又由于模板未拆，也不能使用任何非破损方法进行测试。
因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。
2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22-22和图22-23。
图22-22 用普通硅酸盐水泥拌制的混凝土图22-23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22-24和图22-25。
图22-24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22-26和图22-27。
图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5.当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。
其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。
计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。
本法适用于估算混凝土强度标准值60％以内的强度值。
（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。
使用本法同时需取得现场养护混凝土的温度实测资料（温度、时间）。
（3）用计算法估算混凝土强度的步骤1）用标准养护试件1～7d 龄期强度数据，经回归分析拟合成下列形式曲线方程：Dbae f （22-14）式中 f ——混凝土立方体抗压强度（N/mm2）；D ——混凝土养护龄期（d ）； a 、b ——参数。
2）根据现场的实测混凝土养护温度资料，用式（22-15）计算混凝土已达到的等效龄期（相当于20℃标准养护的时间）。
t ＝ΣαT ·t T （22-15）式中t——等效龄期（h）；αT——温度为T℃的等效系数，按表22-30采用；t T——温度为T℃的持续时间（h）。
3）以等效龄期t代替D代入公式（22-14）可算出强度。
（4）用图解法估算混凝土强度的步骤等效系数αT表22-30温度T （℃）等效系数αT温度T（℃）等效系数αT温度T（℃）等效系数αT50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 -1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.091）根据标准养护试件各龄期强度数据，在坐标纸上画出龄期-强度曲线；2）根据现场实测的混凝土养护温度资料，计算混凝土达到的等效龄期；3）根据等效龄期数值，在龄期-强度曲线上查出相应强度值，即为所求值。
【例】某混凝土在试验室测得20℃标准养护条件下的各龄期强度值如表22-31。
混凝土浇筑后测得构件的温度如表22-32。
试估算混凝土浇筑后38h时的强度。
标养试件试验结果表22-31标养龄期（d） 1 2 3 7抗压强度（N/mm2） 4.0 11.0 15.4 21.8测温记录 表22-32从浇筑起算的时间（h ）0 2 4 6 8 10 12 38 温度（℃）1420263032364040【解】（1）当采用计算法时，根据表22-31的数据，通过回归分析求得曲线方程为：Def 989.1459.29-=（2）当采用图解法时，将表22-31中的数据在坐标纸上绘出龄期-强度曲线，如图22-28。
图22-28 某混凝土的龄期-强度曲线（标养）（3）根据测温记录，计算出整个养护过程中的时间-温度关系如表22-33。
并计算等效龄期。
养护过程的时间-温度关系 表22-33时间间隔（h ） 2 2 2 2 2 2 26 平均温度（℃）17232831343840等效龄期：t ＝2×0.86＋2×1.16＋2×1.45＋2×1.65＋2×1.85＋2×2.14＋26×2.30＝78h （3.25d ）（4）根据等效龄期估算混凝土强度。
当采用计算法时，将t 值作为龄期D 代入曲线方程，得：25.3989.1459.29-=ef ＝16.0N/mm 2当采用图解法时，在图22-28上找到相应的点，查得强度值为16.0N/mm 2。
6.当采用综合蓄热法施工时，混凝土如果在达到抗冻临界强度值之前就撤除保温材料，混凝土会遭受冻害；如果在达到抗冻临界强度值之后继续保温，则势必影响工程进度。
用以下方法可以找到混凝土浇筑后达到抗冻临界强度的时刻。
（1）使用与施工混凝土相同的材料和配合比，配制混凝土并制备抗压试件6块，成型后立即放进20℃标准养护室，养护至24h 时取出试压，从试压数据中舍弃最大和最小值，取中间4个数据计算其平均值，作为该种混凝土标养24h 的强度（f 1）。
（2）根据f 1与该种混凝土的设计强度（f 设）的比值，按表22-34查出该种混凝土强度0点的标养时间。
强度0点取值表 表22-34f 1/f 设比值（％）强度0点的标养时间（h ）＜10 12 10～20 9 20～30 7 30～40 5.5 ＞404（3）以标养时间（h ）为横坐标，以强度（MPa ）为纵坐标，建立坐标系。
将强度0点的标养时间标绘在横坐标上，再将f 1标绘在24h 处，做直线相连，在该直线上查到强度达到4MPa 时所需的标准养护时间t0（h ）。
（4）计算成熟度的公式如下：M ＝∑∆+tt T 0)15( （22-16）式中 M ——混凝土成熟度（℃·h ）；T ——混凝土温度（℃）； Δt ——两次测温间隔时间（h ）。
（5）将t 0作为Δt ，T 为20℃代入公式（22-16）再除以平均差值系数0.8，所得值即为达到抗冻临界强度的成熟度值。
（6）工地在实际施工时，应做好测温记录，根据混凝土的实际养护温度与养护时间，按公式（22-16）计算成熟度，当达到抗冻临界强度的成熟度时，即可停止保温。
22-5-5 蓄热法养护1．工艺特点将混凝土的组成材料进行加热然后搅拌，在经过运输、振捣后仍具有一定温度，浇筑后的混凝土周围用保温材料严密覆盖。
利用这种预加的热量和水泥的水化热量，使混凝土缓慢冷却，并在冷却过程中逐渐硬化，当混凝土温度降至0℃时可达到抗冻临界强度或预期的强度要求。
蓄热法具有经济、简便、节能等优点，混凝土在较低温度下硬化，其最终强度损失小，耐久性较高，可获得较优质量的制品。
但用蓄热法施工，强度增长较慢，因此宜选用强度等级较高、水化热较大的硅酸盐水泥、普通硅酸盐水泥或快硬硅酸盐水泥。
同时选用导热系数小、价廉耐用的保温材料。
保温层敷设后要注意防潮和防止透风，对于构件的边棱、端部和凸角要特别加强保温，新浇混凝土与已硬化混凝土连接处，为避免热量的传导损失，必要时应采取局部加热措施。
2．适用范围当结构表面系数较小或气温不太低时，应优先采用蓄热法施工。
蓄热法的适用范围大致如表22-35所示。
蓄热法适用范围表22-35室外平均气温（℃）结构表面系数5～7.5 7.5～10 10～12.5 12.5～150 蓄热法蓄热法蓄热法蓄热法-2 蓄热法蓄热法蓄热法综合蓄热法-5 蓄热法蓄热法综合蓄热法综合蓄热法-8 蓄热法综合蓄热法综合蓄热法-10 综合蓄热法综合蓄热法注：综合蓄热法即在蓄热法工艺的基础上，在混凝土中掺入防冻剂，以延长硬化时间和提高抗冻害能力。
3．热工计算蓄热法热工计算的依据是热量平衡原理，即每立方米混凝土从浇筑完毕时的温度下降到0℃的过程中，透过模板和保温层所放出的热量，等于混凝土预加热量和水泥在此期间所放出的水化热之和。
当施工条件（结构尺寸、材料配比、浇筑后的温度和养护期间的预测气温）确定以后，先初步选定保温材料的种类、厚度和构造，然后计算出混凝土冷却到0℃的延续时间和混凝土在此期间的平均温度。
据此再用成熟度方法估算出混凝土可能获得的强度。
如所得结果达不到抗冻临界强度值或预期的强度要求，则需调整某些施工条件或修改保温层设计，再进行计算，直至符合要求为止。
蓄热法的热工计算按以下方法进行：（1）混凝土蓄热养护开始到任一时刻t的温度，可按下式计算：（22-17）（2）混凝土蓄热养护开始到任一时刻t的平均温度，可按下式计算：（22-18）其中θ、φ、η，为综合参数，按下式计算：式中 T ——混凝土蓄热养护开始到任一时刻t 的温度（℃）；T m ——混凝土蓄热养护开始到任一时刻t 的平均温度（℃）； t ——混凝土蓄热养护开始到任一时刻的时间（h ）；T m ，a ——混凝土蓄热养护开始到任一时刻t 的平均气温（℃）； ρc ——混凝土的质量密度（kg/m 3）； m ce ——每立方米混凝土水泥用量（kg/m 3）； Q ce ——水泥水化累积最终放热量（kJ/kg ）； v ce ——水泥水化速度系数（h -1）； ω——透风系数；M ——结构表面系数（m -1）；K ——结构围护层的总传热系数[kJ/（m2·h ·K ）]； e ——自然对数底，可取e=2.72。
