自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置,其工作原理简单、可靠,并且在工业生产中具有广泛的应用。
二、工作原理1. 动作原理在自力式压力调节阀中,主要的工作原理是通过介质压力的变化来调节阀门的开度,以达到控制介质流量和压力的目的。
2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。
其中,主阀门和控制阀门的开度受到介质压力的影响,并通过调节弹簧和调节器来实现对阀门开度的控制。
3. 工作过程当介质的压力发生变化时,这种变化会通过控制阀门作用在主阀门上,引起主阀门开度的变化,从而达到调节介质流量和压力的目的。
三、应用领域1. 工业生产在工业生产中,自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域,可以用于控制介质的流量和压力,保证生产过程的稳定性和安全性。
2. 水处理在城市供水、污水处理等领域,自力式压力调节阀也有着重要作用,可以用于控制水的流量和压力,保证给水系统的正常运行。
3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域,用于控制制冷剂或空气流量和压力,保证设备的正常运行。
四、结语自力式压力调节阀作为一种重要的控制装置,在工业生产和生活中都发挥着重要的作用,其简单可靠的工作原理使其成为一种广泛应用的调节装置。
希望通过本文的介绍,读者对自力式压力调节阀的工作原理有了更深入的了解,为相关领域的工作者提供一些参考和帮助。
自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计,不依赖外部能源,仅凭介质本身的压力变化就能够实现对阀门开度的自动调节,因此具有较高的可靠性。
2. 节能环保由于自力式压力调节阀不需外部能源驱动,因此可以在一定程度上节约能源消耗,降低对环境的影响,符合节能环保的要求。
3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化,并及时调节阀门开度,从而能够有效控制介质流量和压力,保证生产过程的稳定性和安全性。

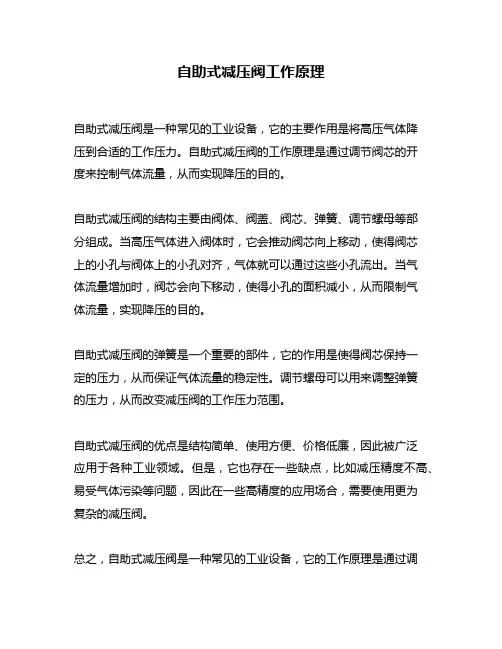

自助式减压阀工作原理
自助式减压阀是一种常见的工业设备,它的主要作用是将高压气体降
压到合适的工作压力。
自助式减压阀的工作原理是通过调节阀芯的开
度来控制气体流量,从而实现降压的目的。
自助式减压阀的结构主要由阀体、阀盖、阀芯、弹簧、调节螺母等部
分组成。
当高压气体进入阀体时,它会推动阀芯向上移动,使得阀芯
上的小孔与阀体上的小孔对齐,气体就可以通过这些小孔流出。
当气
体流量增加时,阀芯会向下移动,使得小孔的面积减小,从而限制气
体流量,实现降压的目的。
自助式减压阀的弹簧是一个重要的部件,它的作用是使得阀芯保持一
定的压力,从而保证气体流量的稳定性。
调节螺母可以用来调整弹簧
的压力,从而改变减压阀的工作压力范围。
自助式减压阀的优点是结构简单、使用方便、价格低廉,因此被广泛
应用于各种工业领域。
但是,它也存在一些缺点,比如减压精度不高、易受气体污染等问题,因此在一些高精度的应用场合,需要使用更为
复杂的减压阀。
总之,自助式减压阀是一种常见的工业设备,它的工作原理是通过调
节阀芯的开度来控制气体流量,从而实现降压的目的。
虽然它存在一些缺点,但是由于其结构简单、使用方便、价格低廉等优点,仍然被广泛应用于各种工业领域。
自力式压力调节阀介绍一 简介自力式压力调节阀目前的应用领域非常广泛,在工厂、建筑甚至家庭中都会使用到。
自力式压力调节阀可以非常容易地应用在流体介质的压力控制上,不需要借助外力,可以减少大量的应用于控制辅助能源设备的投资。
当然,自力式调节阀的误差值必须是在用户能够接受的范围之内的。
二 基本原理自力式阀门基本要素● 限流元件,例如阀芯、阀座、阀板等● 测量元件,通常是膜片● 压力元件,通常是弹簧以自力式减压阀为例,理论上来说,自力式减压调节阀既可以保持阀门下游压力的稳定,而且同时可以满足下游流量的需要。
使用自力式减压阀,当下游的需求增加时,阀芯离开阀座,阀门开度增加,从而流量加大;相反则阀门开度减小,流量减少。
与此同时,理论上的下游压力值应该是保持稳定的。
然而,由于阀门自身结构的限制,下游压力的误差是不可能避免的。
按照上面的两个示意图,可以看到,下游压力P2通过膜片作用在阀杆上,由于膜片是可以上下运动的,从而可以带动限流元件,也就是阀芯运动,从而可以调节流量。
弹簧的压力可以预先施加在上面,弹簧预紧力和P2转换到膜片上的力的差值,决定着阀芯相对于阀座的位置。
我们就通过调整弹簧的预紧力来设定阀门需要的设定点。
三 控制特性自力式减压阀是简单的比例控制回路,控制过程可以用下面的示意图来表示。
膜片测量元件设定点弹簧图中:y是被控变量,即阀门的行程;e为偏差,即x和w的差值,x是测量值,w是设定值;Kp是增益,即y = Kp * e;理论上来说,按照这个特性,当系统出现误差时,被控变量可以立即对之做出反映,直到这个误差为零。
如果系统误差一直存在,系统将无法实现完全的稳定。
Kp的大小反映了控制系统的灵敏度,如果Kp的值很大,则说明系统对非常小的偏差也会有明显的反应;但是,如果Kp值过大,会发生系统的振荡,系统可能始终无法保持稳定。
在实际应用中,我们经常会对上述的公式进行调整,使之变为:y = Kp * e + y0;其中的y0的含义就是系统静态的工作点;也就是说,在e = 0的时候,y = y0;。

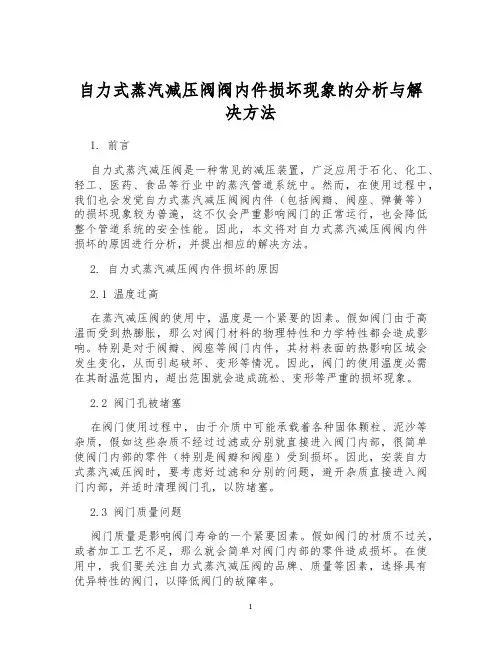

自力式蒸汽减压阀阀内件损坏现象的分析与解决方法1. 前言自力式蒸汽减压阀是一种常见的减压装置,广泛应用于石化、化工、轻工、医药、食品等行业中的蒸汽管道系统中。
然而,在使用过程中,我们也会发觉自力式蒸汽减压阀阀内件(包括阀瓣、阀座、弹簧等)的损坏现象较为普遍,这不仅会严重影响阀门的正常运行,也会降低整个管道系统的安全性能。
因此,本文将对自力式蒸汽减压阀阀内件损坏的原因进行分析,并提出相应的解决方法。
2. 自力式蒸汽减压阀内件损坏的原因2.1 温度过高在蒸汽减压阀的使用中,温度是一个紧要的因素。
假如阀门由于高温而受到热膨胀,那么对阀门材料的物理特性和力学特性都会造成影响。
特别是对于阀瓣、阀座等阀门内件,其材料表面的热影响区域会发生变化,从而引起破坏、变形等情况。
因此,阀门的使用温度必需在其耐温范围内,超出范围就会造成疏松、变形等严重的损坏现象。
2.2 阀门孔被堵塞在阀门使用过程中,由于介质中可能承载着各种固体颗粒、泥沙等杂质,假如这些杂质不经过过滤或分别就直接进入阀门内部,很简单使阀门内部的零件(特别是阀瓣和阀座)受到损坏。
因此,安装自力式蒸汽减压阀时,要考虑好过滤和分别的问题,避开杂质直接进入阀门内部,并适时清理阀门孔,以防堵塞。
2.3 阀门质量问题阀门质量是影响阀门寿命的一个紧要因素。
假如阀门的材质不过关,或者加工工艺不足,那么就会简单对阀门内部的零件造成损坏。
在使用中,我们要关注自力式蒸汽减压阀的品牌、质量等因素,选择具有优异特性的阀门,以降低阀门的故障率。
2.4 频繁的启闭在实际使用中,假如自力式蒸汽减压阀频繁地启闭,那么就会简单使阀门内部的零件(如阀瓣、阀座等)磨损,甚至造成松动和老化。
因此,在使用中应当尽量削减启闭次数,以提高阀门的使用寿命。
3. 自力式蒸汽减压阀内件损坏现象的解决方法3.1 优化阀门设计针对自力式蒸汽减压阀内件易损坏的问题,我们可以通过优化阀门设计来解决。
比如,在阀门设计中,可以加入更好的密封材料、更高质量的阀瓣和阀座,这些材料可以确保阀门在使用中的密封性更好,更耐磨,更耐腐蚀。

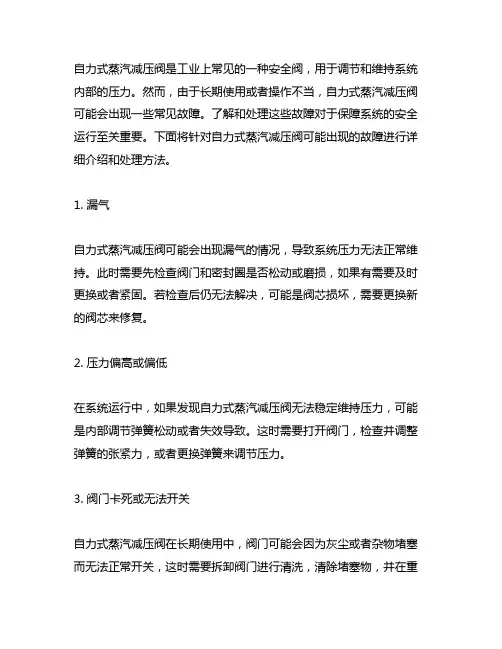

自力式蒸汽减压阀是工业上常见的一种安全阀,用于调节和维持系统内部的压力。
然而,由于长期使用或者操作不当,自力式蒸汽减压阀可能会出现一些常见故障。
了解和处理这些故障对于保障系统的安全运行至关重要。
下面将针对自力式蒸汽减压阀可能出现的故障进行详细介绍和处理方法。
1. 漏气自力式蒸汽减压阀可能会出现漏气的情况,导致系统压力无法正常维持。
此时需要先检查阀门和密封圈是否松动或磨损,如果有需要及时更换或者紧固。
若检查后仍无法解决,可能是阀芯损坏,需要更换新的阀芯来修复。
2. 压力偏高或偏低在系统运行中,如果发现自力式蒸汽减压阀无法稳定维持压力,可能是内部调节弹簧松动或者失效导致。
这时需要打开阀门,检查并调整弹簧的张紧力,或者更换弹簧来调节压力。
3. 阀门卡死或无法开关自力式蒸汽减压阀在长期使用中,阀门可能会因为灰尘或者杂物堵塞而无法正常开关,这时需要拆卸阀门进行清洗,清除堵塞物,并在重新组装时注意阀门的平衡和密封。
4. 噪音大如果在系统运行时发现自力式蒸汽减压阀发出异常大的噪音,可能是因为阀门与阀座之间摩擦过大或者液体流体振动导致,此时需要重新组装并加以润滑。
5. 液体泄漏在自力式蒸汽减压阀使用过程中,可能会出现阀门处液体泄漏的情况,这可能是因为阀门密封圈损坏或者阀门本身松动,需要更换密封圈或者调整阀门组件。
6. 阀门异味如果发现自力式蒸汽减压阀出现异味,可能是阀门和密封圈处有液体残留或者化学物质沉积,这时需要拆卸清洗阀门和密封圈,同时检查系统内部是否存在其他异味源。
7. 温度过高在系统运行中,如果自力式蒸汽减压阀的温度异常升高,可能是因为阀门摩擦过大或者内部液体过热,导致阀门无法正常工作。
这时需要关停系统并进行冷却处理,同时检查阀门组件是否损坏并进行维修或更换。
以上是一些自力式蒸汽减压阀常见的故障及处理方法,希望对大家在工业生产中遇到类似问题时能够有所帮助。
在使用时,还需注意定期维护保养和严格遵守操作规程,确保设备的安全和稳定运行。
ZZYP型阀后控制减压阀调压方法总结
ZZYP型自力式减压阀,其结构如下图所示,本图与现场实际只是安装方向区别。
此类型为阀后控制自力式减压阀。
主要调节方式有两个方面:
1、微调,调节7(压力调节盘),调节盘远离管道方向调节,出
口压力变大,反之则变小。
2、粗调,调节11(弹簧座)与15(托板)之间的螺栓,螺栓
延阀杆远离管道,出口压力变大,反之则变小。
调节方法,
1、微调,
厂家建议在无压状态调节,无压状态阀杆弹簧吃力较小。
使用专用压力调节盘调节杆,转动压力调节盘。
(我方已熟悉)
2、粗调
建议无压力状态,当压力升至一定程度无法变化时使用。
无压状
态,调节11(弹簧座)与15(托板)之间的螺栓,螺栓延阀杆远离管道,使得出口压力变大。
然后再进行微调。

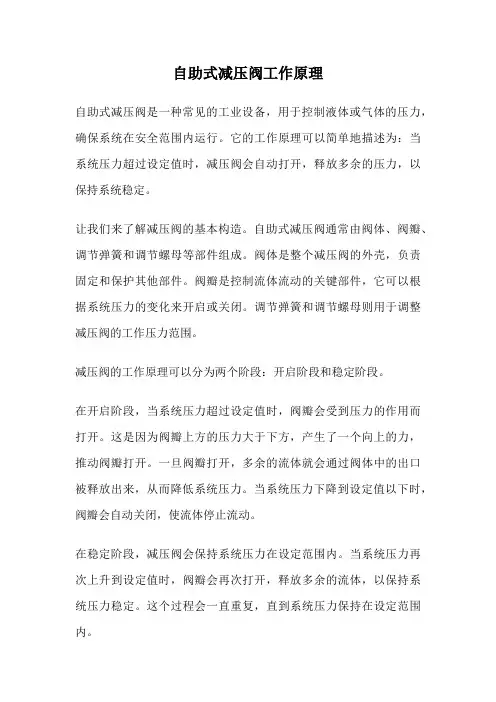

自助式减压阀工作原理自助式减压阀是一种常见的工业设备,用于控制液体或气体的压力,确保系统在安全范围内运行。
它的工作原理可以简单地描述为:当系统压力超过设定值时,减压阀会自动打开,释放多余的压力,以保持系统稳定。
让我们来了解减压阀的基本构造。
自助式减压阀通常由阀体、阀瓣、调节弹簧和调节螺母等部件组成。
阀体是整个减压阀的外壳,负责固定和保护其他部件。
阀瓣是控制流体流动的关键部件,它可以根据系统压力的变化来开启或关闭。
调节弹簧和调节螺母则用于调整减压阀的工作压力范围。
减压阀的工作原理可以分为两个阶段:开启阶段和稳定阶段。
在开启阶段,当系统压力超过设定值时,阀瓣会受到压力的作用而打开。
这是因为阀瓣上方的压力大于下方,产生了一个向上的力,推动阀瓣打开。
一旦阀瓣打开,多余的流体就会通过阀体中的出口被释放出来,从而降低系统压力。
当系统压力下降到设定值以下时,阀瓣会自动关闭,使流体停止流动。
在稳定阶段,减压阀会保持系统压力在设定范围内。
当系统压力再次上升到设定值时,阀瓣会再次打开,释放多余的流体,以保持系统压力稳定。
这个过程会一直重复,直到系统压力保持在设定范围内。
通过调节弹簧和调节螺母,可以改变减压阀的工作压力范围。
如果需要更高的工作压力范围,可以增加弹簧的压缩力,使阀瓣更难打开。
相反,如果需要更低的工作压力范围,可以减小弹簧的压缩力,使阀瓣更容易打开。
自助式减压阀的工作原理非常简单,但它在工业生产中起着至关重要的作用。
通过控制系统压力,它可以保护设备免受过高或过低压力的损害,并确保系统稳定运行。
因此,了解减压阀的工作原理对于工程师和技术人员来说是至关重要的。
只有通过深入理解减压阀的工作原理,才能更好地选择和使用它,并确保系统的安全和可靠性。
总结起来,自助式减压阀的工作原理可以简单概括为:当系统压力超过设定值时,阀瓣会自动打开,释放多余的压力,以保持系统稳定。
通过调节弹簧和螺母,可以改变减压阀的工作压力范围。
减压阀的分类及作用
减压阀的分类及作用如下:
1. 自力式减压阀:通过利用介质自身的压力差来操作阀门,实现减压作用。
作用:减小介质的压力,确保介质的压力在设定的范围内。
2. 弹簧式减压阀:通过弹簧力调节阀门的开启和关闭,实现减压作用。
作用:根据弹簧的调节,控制阀门的开启程度,从而调节介质的压力。
3. 气动减压阀:通过气源操作阀门,控制介质的流量和压力。
作用:根据气源的输入信号,控制阀门的开启和关闭,从而调节介质的压力和流量。
4. 液动减压阀:通过液源操作阀门,控制介质的流量和压力。
作用:根据液源的输入信号,控制阀门的开启和关闭,从而调节介质的压力和流量。
5. 电动减压阀:通过电动机械装置操作阀门,实现减压作用。
作用:根据电动机械装置的控制信号,打开或关闭阀门,从而调节介质的压力。
减压阀的作用是根据需求将高压介质降低到设定的低压范围内,保护设备和管道的正常运行。
它能够稳定介质的压力,避免因
压力过高而导致的设备损坏或安全事故的发生。
同时,减压阀还可以调节介质的流量和压力,满足不同工艺和操作要求。

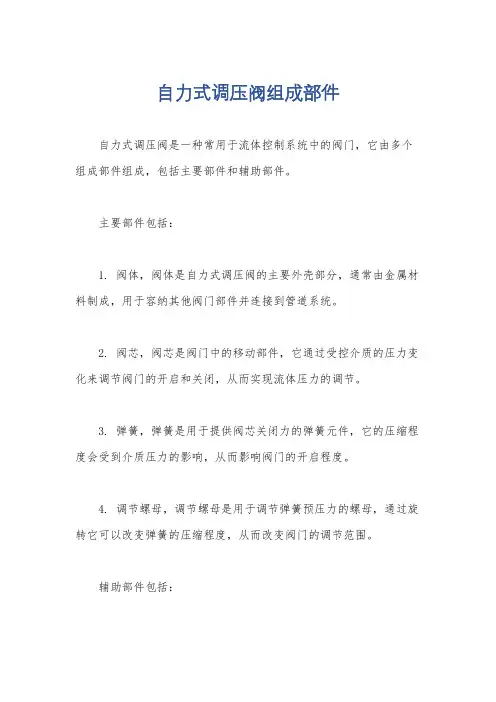

自力式调压阀组成部件
自力式调压阀是一种常用于流体控制系统中的阀门,它由多个组成部件组成,包括主要部件和辅助部件。
主要部件包括:
1. 阀体,阀体是自力式调压阀的主要外壳部分,通常由金属材料制成,用于容纳其他阀门部件并连接到管道系统。
2. 阀芯,阀芯是阀门中的移动部件,它通过受控介质的压力变化来调节阀门的开启和关闭,从而实现流体压力的调节。
3. 弹簧,弹簧是用于提供阀芯关闭力的弹簧元件,它的压缩程度会受到介质压力的影响,从而影响阀门的开启程度。
4. 调节螺母,调节螺母是用于调节弹簧预压力的螺母,通过旋转它可以改变弹簧的压缩程度,从而改变阀门的调节范围。
辅助部件包括:
1. 闸板,用于控制流体流动的闸板,它的位置会受到阀芯的调节而改变,从而影响流体的流量。
2. 导向件,导向件用于引导阀芯的运动方向,确保阀芯的稳定运动。
3. 密封件,阀门中的密封件用于确保阀门在关闭状态下不会有泄漏,并保证阀门的密封性能。
4. 连接件,用于连接阀门与管道系统的连接件,确保阀门的安装和固定。
以上是自力式调压阀的主要组成部件,它们共同作用于阀门的控制和调节功能,确保流体系统的正常运行和压力的稳定控制。

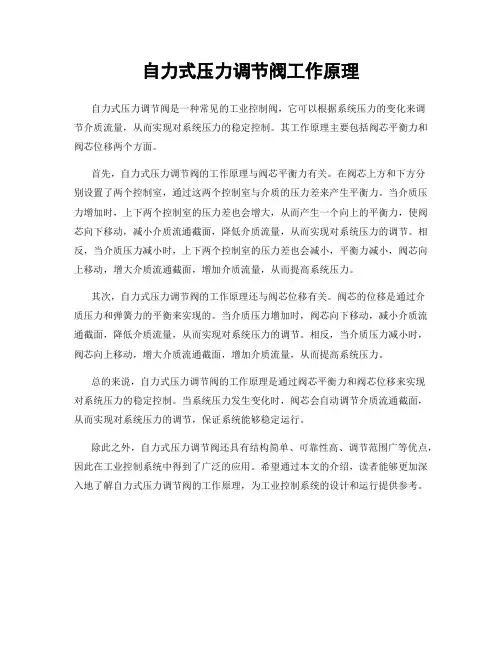

自力式压力调节阀工作原理
自力式压力调节阀是一种常见的工业控制阀,它可以根据系统压力的变化来调
节介质流量,从而实现对系统压力的稳定控制。
其工作原理主要包括阀芯平衡力和阀芯位移两个方面。
首先,自力式压力调节阀的工作原理与阀芯平衡力有关。
在阀芯上方和下方分
别设置了两个控制室,通过这两个控制室与介质的压力差来产生平衡力。
当介质压力增加时,上下两个控制室的压力差也会增大,从而产生一个向上的平衡力,使阀芯向下移动,减小介质流通截面,降低介质流量,从而实现对系统压力的调节。
相反,当介质压力减小时,上下两个控制室的压力差也会减小,平衡力减小,阀芯向上移动,增大介质流通截面,增加介质流量,从而提高系统压力。
其次,自力式压力调节阀的工作原理还与阀芯位移有关。
阀芯的位移是通过介
质压力和弹簧力的平衡来实现的。
当介质压力增加时,阀芯向下移动,减小介质流通截面,降低介质流量,从而实现对系统压力的调节。
相反,当介质压力减小时,阀芯向上移动,增大介质流通截面,增加介质流量,从而提高系统压力。
总的来说,自力式压力调节阀的工作原理是通过阀芯平衡力和阀芯位移来实现
对系统压力的稳定控制。
当系统压力发生变化时,阀芯会自动调节介质流通截面,从而实现对系统压力的调节,保证系统能够稳定运行。
除此之外,自力式压力调节阀还具有结构简单、可靠性高、调节范围广等优点,因此在工业控制系统中得到了广泛的应用。
希望通过本文的介绍,读者能够更加深入地了解自力式压力调节阀的工作原理,为工业控制系统的设计和运行提供参考。
