第三章配合尺寸与配合公差解读

第三章孔、轴公差与配合目的：从基本几何量的精度项目入手，了解几何量线性尺寸、角度尺寸的基本概念，掌握常用孔、轴国家标准的构成，常用孔、轴公差与配合的选择，大尺寸孔、轴公差与配合及线性尺寸的未注公差。

重点：掌握尺寸精度及配合的选用；孔、轴公差与配合在图样上的标注。

难点：尺寸精度及配合的选用；课次3：基本几何精度概念及精度设计基本要求• 基本内容：本课题主要论述几何量的基本概念，有关几何量精度的基本术语和定义，几何参数误差，线性尺寸精度，角度尺寸精度。

要求深刻理解与熟练掌握的重点内容有：1、几何量精度的基本术语及定义；2、尺寸公差标准；3、常用孔、轴国家标准的构成---基本偏差系列、标准公差系列；4、会画尺寸公差带图与配合公差带图；5、在已知相同字母孔（轴）极限偏差的基础上，能求出与之相配的轴（孔）的极限偏差；难点：几何参数误差的项目、评定。

• 学时：6学时+习题课2学时基本几何量精度（一）• 几何量：包括长度、角度、几何形状、相互位置和表面粗糙度等几何参数。

• 几何量精度：是指这些几何参数的精度。

几何量精度设计的主要任务是要使机械产品能够满足几何参数互换性的要求。

• 本次课主要论述：几何量的基本概念，有关几何量精度的基本术语和定义，长度即线性尺寸精度。

简述角度尺寸精度。

有关几何量精度的基本术语和定义：• 孔和轴• 尺寸：尺寸、基本尺寸、实际尺寸、作用尺寸、极限尺寸、实体尺寸• 偏差与公差• 尺寸公差带图• 加工误差与公差的关系• 合格性判定原则孔和轴• 在满足互换性的配合中，孔和轴具有广泛的含义，即：• 孔指圆柱形内表面及其它内表面中，由单一尺寸确定的部分，其尺寸由D表示；• 轴指圆柱形的外表面及其它外表面中由单一尺寸确定的部分，其尺寸由d 表示。

• 即：孔为包容面，轴为被包容面。

如下图所示• 有关尺寸的概念• 尺寸：用特定单位表示长度值的数字。

• 基本尺寸：由设计给定的尺寸，一般要求符合标准的尺寸系列。

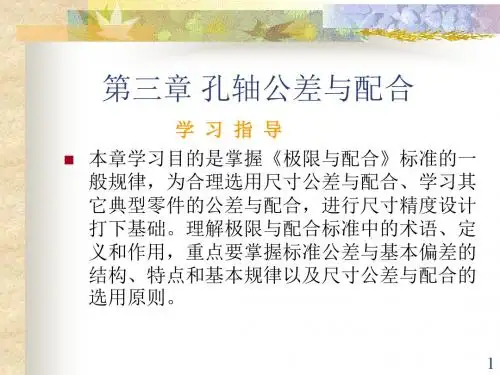

第三章孔、轴公差与配合学习要求：非常清楚地理解有关尺寸、公差、偏差、配合等方面的术语、定义。

掌握公差带的概念和公差带图的画法，并能熟练查取标准公差和基本偏差表格，正确进行有关计算。

掌握标准中的２８个基本偏差代号以及它们的分布规律掌握光滑圆柱结合的配合基准制。

了解优先、常用配合的特点，学会公差与配合的正确选用，并能正确标注在图上。

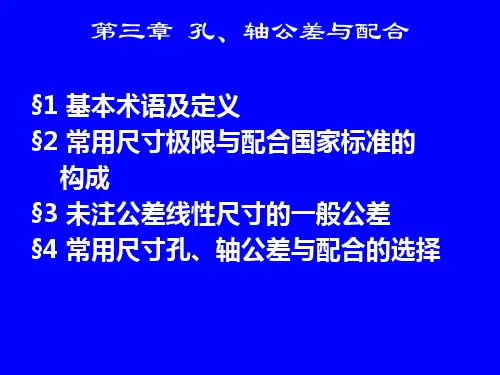

§1 基本术语及定义§2 常用尺寸极限与配合国家标准的构成§3 未注公差线性尺寸的一般公差§4 常用尺寸孔、轴公差与配合的选择尺寸极限与配合现行标准体系GB/T1800.1-2009⏹基础——产品技术几何规范（GPS）极限与配合GB/T1800.2-2009(ISO286.1)⏹公差带选择GB/T1801-2009(ISO1829)GB/T1803-2003 尺寸至18mm的孔轴公差带GB／T1804—2000一般公差线性尺寸的未注公差GB/T5371-2004 过盈配合的计算和选用⏹测量与检验GB/T1957-2005 光滑极限量规§1 基本术语及定义主要内容：一、有关孔和轴的定义二、有关“尺寸”的术语和定义三、有关“公差与偏差”的术语和定义四、有关“配合”的常用术语及定义学习要求：1.掌握理解相关概念的含义2.能通过相关术语之间的关系进行必要的计算一、有关孔和轴定义（G B/T1800.1—2009）孔( hole) ——孔通常是指圆柱形内表面；也包括非圆柱形内表面（由两平行平面或切面形成的包容面）。

轴(shaft ）——轴通常是指圆柱形外表面；也包括非圆柱形外表面（由两平行平面或切面形成的被包容面。

包容面,尺寸之间无材料，越加工越大被包容面，尺寸之间有材料，越加工越小二、有关“尺寸”的术语和定义（1）尺寸尺寸通常分为线性尺寸和角度尺寸两类。

线性尺寸是指两点之间的距离。

（2）公称尺寸公称尺寸是设计给定的尺寸，用D和d表示。
