电动天窗控制系统示教板

电动天窗控制系统示教板实训指导书------------------------------------------------------------------------- 新疆鑫鹏达汽车新技术职业技能培训学校研制乌鲁木齐市鑫鹏达汽车维修设备有限公司监制2010年09月-------------------------------------------------------------------------敬告用户本实训指导书包含了有关设备操作方面的重要工作程序。

请认真阅读该实训指导书里面的所有告诫及有关特别注意事项并遵守。

等您完全阅读并理解指导书内容后再去操作设备。

实习学生应在实习老师指导下进行实训操作，否则，将会出现人为严重损坏设备等重大事故！如果您对指导书中的任何一条不明白，请通知我们。

新疆鑫鹏达汽车新技术职业技能培训学校研制乌鲁木齐市鑫鹏达汽车维修设备有限公司监制2010年09月目录目录 (1)项目一：电动天窗示教板的结构组成 (2)项目二：电动天窗示教板的功能演示 (8)项目三：电动天窗示教板的电路测量 (13)项目一：电动天窗示教板结构组成一、目的和要求1、了解电动天窗示教板的结构组成；2、掌握电动天窗示教板工作原理。

二、实训课时实训共安排2.0课时，其中辅导老师讲解0.5课时，学生实训、试验、填写检测报告1.5课时。

《检测报告》作为考评时的主要数据，分数记入个人实训总成绩。

三、实训器材1、设备：电动天窗示教板一台。

四、实训内容及步骤1、电动天窗示教板的组成1）、点火开关2）、保险丝3）、天窗控制电脑4）、天窗控制开关5）天窗马达6)、天窗总成2、讲解由辅导老师结合发电机各组成部分及整体电动天窗示教板的实物、讲解电动天窗示教板工作原理、及各组成部分的功能。

3、考核采用点名抽查、举手问答或单独回答的方式，结合电动天窗示教板各组成部分及整体电动天窗示教板实物，由学生回答电动天窗示教板各组成部分的原理及功能。

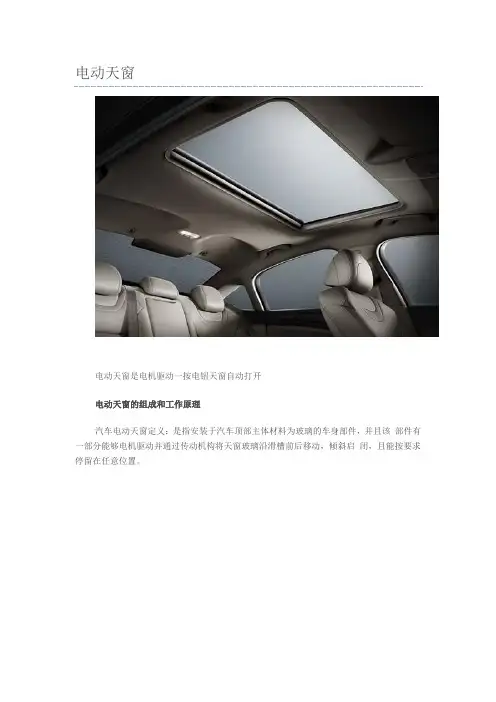

电动天窗电动天窗是电机驱动一按电钮天窗自动打开电动天窗的组成和工作原理汽车电动天窗定义：是指安装于汽车顶部主体材料为玻璃的车身部件，并且该部件有一部分能够电机驱动并通过传动机构将天窗玻璃沿滑槽前后移动，倾斜启闭，且能按要求停留在任意位置。

电动天窗构成汽车电动天窗主要由滑动机构、驱动机构、开关、控制系统（主要包括 ECU、限位传感器）、电动机、传动机构、滑动螺杆、导向销、导向块、连杆、托架、（前、后）枕座等组成。

下面主要介绍电动天窗的滑动机构、驱动机构、控制系统和开关。

滑动机构电动天窗滑动机构主要由导向块、导向销、连杆、托架和前、后枕座等构成。

驱动机构驱动机构主要由电动机、传动机构等组成。

（1）电动机通过传动装置向天窗的开闭提供动力，能双向转动，即通过改变电流的方向以改变电动机的旋转方向，实现天窗的开闭。

（2）传动机构：主要由蜗轮蜗杆传动机构、中间齿轮传动机构（主动中间齿轮、过渡中间齿轮）和驱动齿轮等组成。

齿轮传动机构接受电机的动力，改变旋转方向，并将动力传给滑动螺杆，使天窗实现开闭；同时又将动力传给凸轮，使凸轮触动限位开关进行开闭。

主动中间齿轮与蜗轮固定在同一轴上，并与蜗轮同步转动；过渡中间齿轮与驱动齿轮固定在同一输出轴上，被主动中间齿轮驱动，使驱动齿轮带动玻璃开闭。

开关电动天窗的开关由控制开关和限位开关组成。

（1）控制开关控制开关主要包括滑动开关和斜升开关。

滑动开关有滑动打开、滑动关闭和断开（中间位置）3 个挡位。

斜升开关也是有斜升、斜降和断开（中间位置）3 个挡位。

通过操作这些开关，令天窗驱动机构的电动机实现正反转，在不同状态下正常工作。

（2）限位开关限位开关主要是用来检测天窗所处的位置。

限位开关靠凸轮转动来实现断开和闭合。

凸轮安装在驱动机构的动力输出端。

当电动机将动力输出时，通过驱动齿轮和滑动螺杆减速以后带动凸轮转动，于是凸轮周边的凸起部位触动开关使其开闭，以实现对天窗的自动控制。

控制系统控制系统是一个数字控制电路，并设有定时器、蜂鸣器和继电器等，其作用是接受开关输入的信息，通过数字电路进行逻辑运算，确定继电器的动作，控制天窗开闭。

各种车型电动车窗天窗初始化设定方法大全
1.通用方法：
-首先，关闭车门并坐在驾驶座上。

-启动汽车的电源，但不要启动发动机。

-确保车窗完全关闭。

如果车窗不能完全关闭，请尝试将其完全打开然后再进行设置。

-按下车窗开关的"关闭"按钮并保持按下不放直到车窗完全关闭并停止运动。

-松开车窗开关按钮。

-将车窗打开至完全打开位置，然后再关上至完全关闭位置。

2.特定车型方法：
-雷克萨斯：
-将车钥匙插入点火开关并启动电源。

-按下车窗开关的"开"按钮并保持按下不放，直到车窗完全打开并停止运动。

-松开车窗开关按钮。

-将车窗关闭至完全关闭位置，并将其保持在此位置数秒钟。

-将车窗再次完全打开并再次关上。

-宝马：
-确保车窗完全关闭。

-按下车窗开关的"关闭"按钮，并继续按下不放直到车窗完全关闭并停止运动。

-松开车窗开关按钮。

-将车窗打开至完全打开位置，并将其保持在此位置数秒钟。

-将车窗再次完全关闭并再次打开。

3.天窗初始化设置方法：
-天窗初始化设置方法通常与电动车窗类似，但需要选择天窗开关进行初始化。

-确保车窗完全关闭。

-按下天窗开关的"关闭"按钮，并继续按下不放直到天窗完全关闭并停止运动。

-松开天窗开关按钮。

-将天窗打开至完全打开位置，并将其保持在此位置数秒钟。

-将天窗再次完全关闭并再次打开。

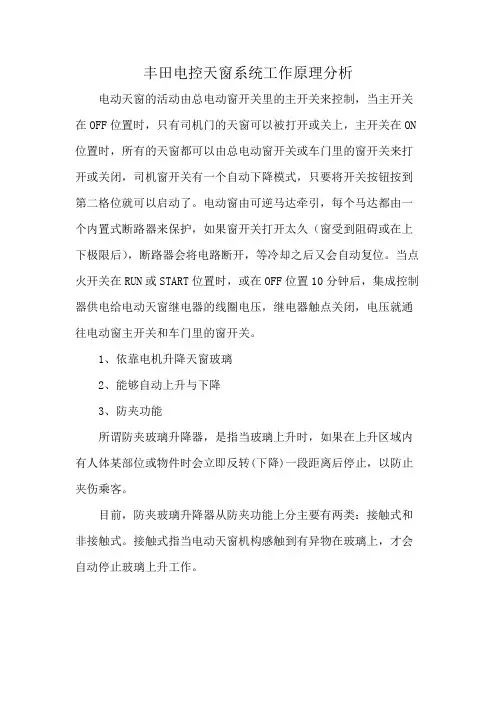

丰田电控天窗系统工作原理分析
电动天窗的活动由总电动窗开关里的主开关来控制，当主开关在OFF位置时，只有司机门的天窗可以被打开或关上，主开关在ON 位置时，所有的天窗都可以由总电动窗开关或车门里的窗开关来打开或关闭，司机窗开关有一个自动下降模式，只要将开关按钮按到第二格位就可以启动了。

电动窗由可逆马达牵引，每个马达都由一个内置式断路器来保护，如果窗开关打开太久（窗受到阻碍或在上下极限后），断路器会将电路断开，等冷却之后又会自动复位。

当点火开关在RUN或START位置时，或在OFF位置10分钟后，集成控制器供电给电动天窗继电器的线圈电压，继电器触点关闭，电压就通往电动窗主开关和车门里的窗开关。

1、依靠电机升降天窗玻璃
2、能够自动上升与下降
3、防夹功能
所谓防夹玻璃升降器，是指当玻璃上升时，如果在上升区域内有人体某部位或物件时会立即反转(下降)一段距离后停止，以防止夹伤乘客。

目前，防夹玻璃升降器从防夹功能上分主要有两类：接触式和非接触式。

接触式指当电动天窗机构感触到有异物在玻璃上，才会自动停止玻璃上升工作。

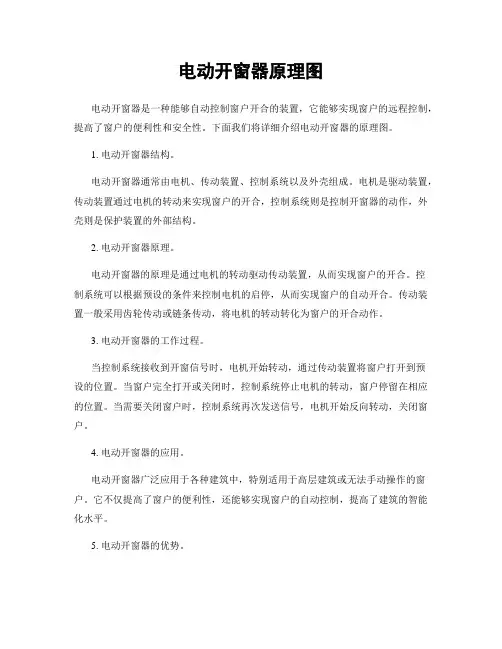

电动开窗器原理图电动开窗器是一种能够自动控制窗户开合的装置，它能够实现窗户的远程控制，提高了窗户的便利性和安全性。

下面我们将详细介绍电动开窗器的原理图。

1. 电动开窗器结构。

电动开窗器通常由电机、传动装置、控制系统以及外壳组成。

电机是驱动装置，传动装置通过电机的转动来实现窗户的开合，控制系统则是控制开窗器的动作，外壳则是保护装置的外部结构。

2. 电动开窗器原理。

电动开窗器的原理是通过电机的转动驱动传动装置，从而实现窗户的开合。

控制系统可以根据预设的条件来控制电机的启停，从而实现窗户的自动开合。

传动装置一般采用齿轮传动或链条传动，将电机的转动转化为窗户的开合动作。

3. 电动开窗器的工作过程。

当控制系统接收到开窗信号时，电机开始转动，通过传动装置将窗户打开到预设的位置。

当窗户完全打开或关闭时，控制系统停止电机的转动，窗户停留在相应的位置。

当需要关闭窗户时，控制系统再次发送信号，电机开始反向转动，关闭窗户。

4. 电动开窗器的应用。

电动开窗器广泛应用于各种建筑中，特别适用于高层建筑或无法手动操作的窗户。

它不仅提高了窗户的便利性，还能够实现窗户的自动控制，提高了建筑的智能化水平。

5. 电动开窗器的优势。

电动开窗器相比传统的手动开窗器具有诸多优势。

首先，它能够实现窗户的远程控制，方便用户操作。

其次，它能够根据预设条件自动控制窗户的开合，提高了窗户的安全性和便利性。

最后，它能够实现窗户的智能化控制，提高了建筑的整体智能化水平。

6. 结语。

通过以上介绍，我们可以看到电动开窗器是一种能够实现窗户自动开合的装置，它通过电机、传动装置和控制系统实现窗户的远程控制和自动控制。

它的应用能够提高建筑的智能化水平，提高窗户的安全性和便利性，是一种非常实用的装置。

希望本文对电动开窗器的原理图有所帮助。

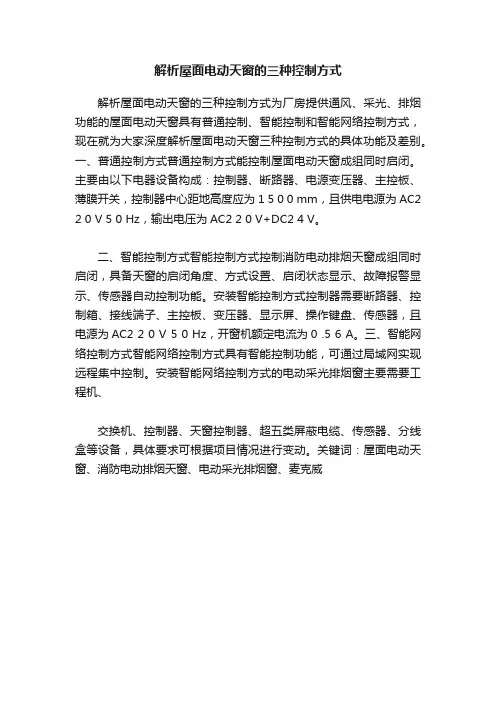

解析屋面电动天窗的三种控制方式
解析屋面电动天窗的三种控制方式为厂房提供通风、采光、排烟功能的屋面电动天窗具有普通控制、智能控制和智能网络控制方式，现在就为大家深度解析屋面电动天窗三种控制方式的具体功能及差别。

一、普通控制方式普通控制方式能控制屋面电动天窗成组同时启闭。

主要由以下电器设备构成：控制器、断路器、电源变压器、主控板、薄膜开关，控制器中心距地高度应为1 5 0 0 mm，且供电电源为AC2 2 0 V 5 0 Hz，输出电压为AC2 2 0 V+DC2 4 V。

二、智能控制方式智能控制方式控制消防电动排烟天窗成组同时启闭，具备天窗的启闭角度、方式设置、启闭状态显示、故障报警显示、传感器自动控制功能。

安装智能控制方式控制器需要断路器、控制箱、接线端子、主控板、变压器、显示屏、操作键盘、传感器，且电源为AC2 2 0 V 5 0 Hz，开窗机额定电流为0 .5 6 A。

三、智能网络控制方式智能网络控制方式具有智能控制功能，可通过局域网实现远程集中控制。

安装智能网络控制方式的电动采光排烟窗主要需要工程机、
交换机、控制器、天窗控制器、超五类屏蔽电缆、传感器、分线盒等设备，具体要求可根据项目情况进行变动。

关键词：屋面电动天窗、消防电动排烟天窗、电动采光排烟窗、麦克威。

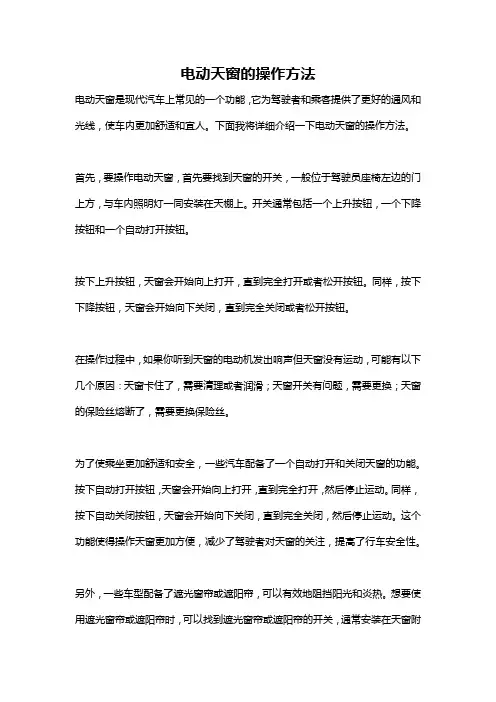

电动天窗的操作方法电动天窗是现代汽车上常见的一个功能，它为驾驶者和乘客提供了更好的通风和光线，使车内更加舒适和宜人。

下面我将详细介绍一下电动天窗的操作方法。

首先，要操作电动天窗，首先要找到天窗的开关，一般位于驾驶员座椅左边的门上方，与车内照明灯一同安装在天棚上。

开关通常包括一个上升按钮，一个下降按钮和一个自动打开按钮。

按下上升按钮，天窗会开始向上打开，直到完全打开或者松开按钮。

同样，按下下降按钮，天窗会开始向下关闭，直到完全关闭或者松开按钮。

在操作过程中，如果你听到天窗的电动机发出响声但天窗没有运动，可能有以下几个原因：天窗卡住了，需要清理或者润滑；天窗开关有问题，需要更换；天窗的保险丝熔断了，需要更换保险丝。

为了使乘坐更加舒适和安全，一些汽车配备了一个自动打开和关闭天窗的功能。

按下自动打开按钮，天窗会开始向上打开，直到完全打开，然后停止运动。

同样，按下自动关闭按钮，天窗会开始向下关闭，直到完全关闭，然后停止运动。

这个功能使得操作天窗更加方便，减少了驾驶者对天窗的关注，提高了行车安全性。

另外，一些车型配备了遮光窗帘或遮阳帘，可以有效地阻挡阳光和炎热。

想要使用遮光窗帘或遮阳帘时，可以找到遮光窗帘或遮阳帘的开关，通常安装在天窗附近的门上方或者中控台上。

按下开关，遮光窗帘或遮阳帘会升起或者降下，根据个人需求进行调节。

此外，有些车型的天窗还具备倾斜和滑动功能。

按下倾斜按钮，天窗会向上倾斜一定角度，通风效果更佳。

按下滑动按钮，天窗会向后滑动一定距离，这样可以让新鲜空气更好地进入车内。

最后，需要注意的是，在使用天窗时，要确保没有任何物体或者人靠近天窗，以免造成意外伤害。

同时，注意天窗的定期清洁和保养，以确保其正常使用和延长寿命。

总结一下，电动天窗的操作方法包括上升、下降、自动打开和关闭等功能。

此外，一些车型还配备了遮光窗帘或遮阳帘，以及倾斜和滑动功能。

在操作过程中要注意安全，并进行定期清洁和保养。

希望以上内容对您有帮助。
