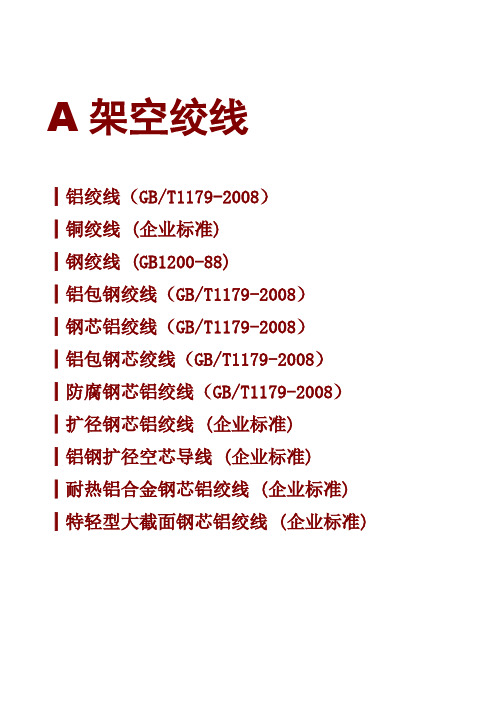

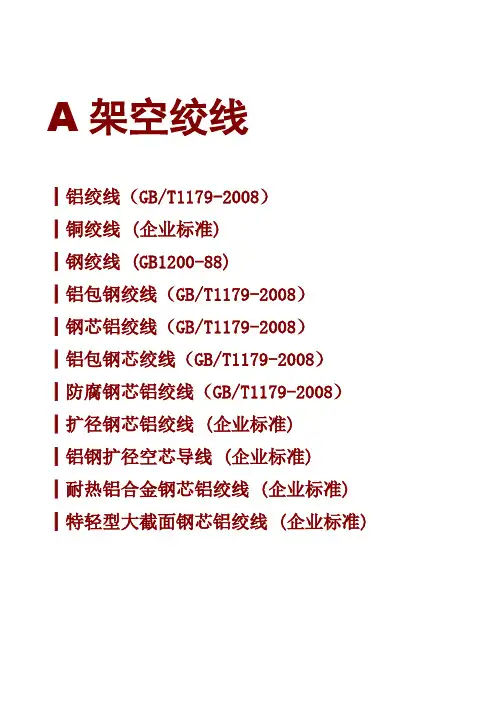

A架空绞线┃铝绞线（GB/T1179-2008）┃铜绞线 (企业标准)┃钢绞线 (GB1200-88)┃铝包钢绞线（GB/T1179-2008）┃钢芯铝绞线（GB/T1179-2008）┃铝包钢芯绞线（GB/T1179-2008）┃防腐钢芯铝绞线（GB/T1179-2008）┃扩径钢芯铝绞线 (企业标准)┃铝钢扩径空芯导线 (企业标准)┃耐热铝合金钢芯铝绞线 (企业标准) ┃特轻型大截面钢芯铝绞线 (企业标准)1 用途本系列产品适用于架空电力输配线路的电能输送，是电网的重要主要组成部分。
2 名称、型号和使用条件3 代表产品结构4 主要结构性能参数JL (LJ)铝绞线结构性能参数表铜绞线、铝绞线、镀锌钢绞线、铝包钢绞线钢芯铝绞线 铝包铜芯铝绞线线铝钢扩径空心导线JT (TJ)铜绞线结构性能参数表JG1A (GJ)钢绞线结构性能参数表JLB1A (JLB20A)、JLB2 (JLB27)、JLB40铝包铜绞线结构性能参数表JLHA1、JLHA2铝合金绞线结构性能参数表JL/G1A钢芯铝绞线、JL/G1AF防腐钢芯铝绞线结构性能参数表注：防腐钢芯铝绞线的计算重量，应在上表内规定值中增加防腐涂料的重量，其增值为：钢芯涂防腐涂料者增加2%，内部铝钢各层涂防腐涂料者增加3%。
JLHA1/G1A、JLHA2/G1A钢芯铝合金绞线结构性能参数表JL/LB1A（JL/LB20A）铝包钢芯铝绞线结构性能参数表NRLH60GJ耐热铝合金钢芯铝绞线结构性能参数表（导电率60%IACS)LGJQT特轻型大截面钢芯铝绞线结构性能参数表LGJK扩经钢芯铝绞线结构性能参数表LGKK铝钢扩径空芯导线结构性能参数表5 裸导体载流量在不同海拔高度及环境温度下的综合校正系数B超高压电力电缆┃额定电压66kV交联聚乙烯绝缘电力电缆（企业标准）┃额定电压110kV交联聚乙烯绝缘电力电缆（GB/T11017.2-2002）1 用途本系列产品适用于工频额定电压48/66kV 及64/110kV 输配电系统的电能配送。
技术部分1.总则我公司提供的产品满足招标文件提出的技术要求。
设备参数，使用时间见下表：产品业绩见附表我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表稀土铝导线鉴定证书见附表产品型式试验报告见附表差异表见附表2. 遵循标准3．主要技术要求环境条件导线使用的工作环境满足下表的要求技术参数表，见下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二钢芯铝绞线技术参数表三钢芯铝绞线技术参数表四钢芯铝绞线技术参数表五钢芯铝绞线技术参数表六钢芯铝绞线技术参数表七铝绞线技术参数表一铝绞线技术参数表二导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。

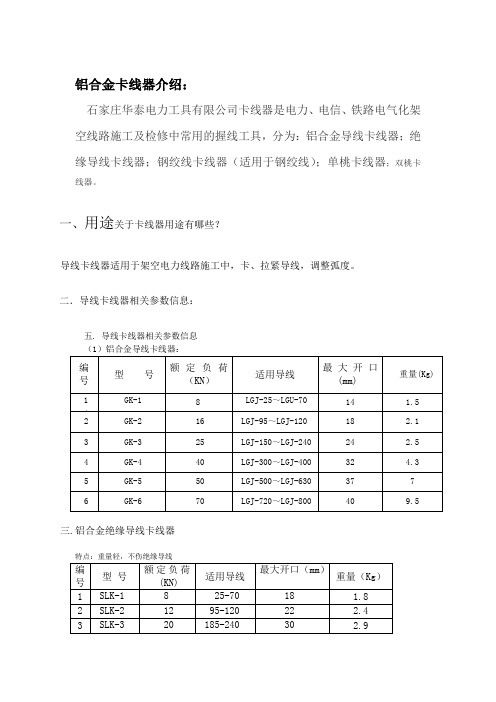

铝合金卡线器介绍：石家庄华泰电力工具有限公司卡线器是电力、电信、铁路电气化架空线路施工及检修中常用的握线工具，分为：铝合金导线卡线器；绝缘导线卡线器；钢绞线卡线器（适用于钢绞线）；单桃卡线器；双桃卡线器。
一、用途关于卡线器用途有哪些？导线卡线器适用于架空电力线路施工中，卡、拉紧导线，调整弧度。
二．导线卡线器相关参数信息：五. 导线卡线器相关参数信息（1）铝合金导线卡线器：编号型号额定负荷（KN）适用导线最大开口(mm)重量(Kg)1 1 GK-1 8 LGJ-25～LGU-70 14 1.52 GK-2 16 LGJ-95～LGJ-120 18 2.13 GK-3 25 LGJ-150～LGJ-240 24 2.54 GK-4 40 LGJ-300～LGJ-400 32 4.35 GK-5 50 LGJ-500～LGJ-630 37 76 GK-6 70 LGJ-720～LGJ-800 40 9.5三.铝合金绝缘导线卡线器特点：重量轻，不伤绝缘导线编号型号额定负荷(KN)适用导线最大开口（mm）重量（Kg）1 SLK-1 8 25-70 18 1.82 SLK-2 12 95-120 22 2.43 SLK-3 20 185-240 30 2.94 SLK-4 30 300-400 35 3.2四.钢制导线卡线器(3)钢制导线卡线器：用途：适用于架线是时，调整弛度，拉紧导线，更适用于铝包钢绞线额定负荷适用导线最大开口(mm) 重量（Kg）编号型号（KN）1 DJ-1 8 LGJ-25～LGJ-50 11 1.62 DJ-1.5 15 LGJ-70～LGJ-95 15 2.53 DJ-2 20 LGJ-120～LGJ-150 18 34 DJ-2.5 25 LGJ-185～LGJ-240 24 4.5石家庄华泰电力工具有限公司全国为您服务。
技术部分1.总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。
1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺3.4.1 通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
3.4.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
架空线路的结构与型号架空线路主要由导线1、杆塔2、横担3、绝缘子4和金具5（包括避雷线6）等组成，如图所示。
图架空线路结构一、导线架空导线架设在空中，要承受自重、风压、冰雪荷载等机械力的作用和空气中有害气体的侵蚀，同时还受温度变化的影响，运行条件比较恶劣。
因此，它们的材料应有较高的机械强度和抗腐蚀力量，而且导线要有良好的导电性能。
导线按结构分为单股线与多股绞线；按材质分为铝（L）、钢（G）、铜（T）、铝合金（HL）等类型。
由于多股绞线优于单股线，故架空导线多采纳多股绞线。
1．铝绞线（LJ）导电率高、质轻价廉，但机械强度较小、耐腐蚀性差，故多用于挡距不大的10kV及以下的架空线路。
2．钢芯铝绞线（LGJ）将多股铝线绕在钢芯外层，铝导线起载流作用，机械载荷由钢芯与铝线共同担当，使导线的机械强度大为提高，因而在10kV以上的架空线路中得到广泛应用。
3．铝合金绞线（LHJ）机械强度大、防腐性能好、导电性亦好，可用于一般输配电线路。
4．铜绞线（TJ）导电率高、机械强度大、耐腐蚀性能好，是抱负的导电材料。
但为了节省用铜，目前只限于有严峻腐蚀的地区使用。
5．钢绞线（GJ）机械强度高，但导电率差、易生锈、集肤效应严峻，故只适用于电流较小、年利用小时低的线路及避雷线。
二、杆塔杆塔是用来支持绝缘子和导线，使导线相互之间、导线对杆塔和大地之间保持肯定的距离（挡距），以保证供电与人身平安。
对应于不同的电压等级，有一个技术经济上比较合理的挡距，如0.4kV及以下为30～50m ，6～10kV为40～100m ，35kV水泥杆为100～150m ，110～220kV铁塔为150～400m等。
杆塔依据所用材料的不同可分为木杆、钢筋混凝土杆和铁塔等三种。
杆塔按用途可划分为：直线杆、耐张杆、转角杆、终端杆、特种杆（如分支杆、跨越杆、换位杆等）。
三、横担横担的主要作用是固定绝缘子，并使各导线相互之间保持肯定的距离，防止风吹或其他作用力产生摇摆而造成相间短路。
第三章 架空配电线路三、 架空导线1、导线的型号由三部分组成：导线材料、结构和载流面积 L ：铝线 T ： 铜线 J ： 多股绞线 G ：钢线例如 TJ ：铜绞线 LJ ：铝绞线 HLJ ：铝合金绞线 LGJ---120：截面积为120mm 2的钢芯铝绞线。
注意：钢芯主要用于承受导线拉力，而截面积不包含钢芯 导线：裸导线： 绝缘导线架空导线均采用裸导线（除变台引线） 2、选择导线的几个要素（1） 导线型号选择原则：(低压)采用符合国家电线产品技术标准的铝绞线 (2)导线截面 选择要求如下： ① 有足够大的机械强度只要导线截面不小于其最小允许截面，就可满足机械强度。
② 按发热条件选择（允许载流量）导线有电阻，电流通过有功率损耗，故使导线发热，温度升高。
因此，线路的最大工作电流I c 不应大于导线的允许载流量I 允许。
I 允许≥Ic③ 线路的电压损失 规定：★高压配电线路：自供电所的变压器二次侧出口至线路末端变压器允许电压降为额定电压(10kV)的5%电压损失计算公式：△U=△U 0PL电压损失百分数eU Uu ∆=∆% 注意：△U 0：电压损失系数(V/km.kw) P ：有功功率(kw) L ：线路长度(km) U e ：线路额定电压(V)例1、 有一条10kV 配电线路，全长12km ，采用的导线是LJ —35，线路末端有功功率P=450kw ，cos φ=0.8。
试求这条线路电压损失是多少？电压损失的百分数是多少？（电压损失系数0.120v/kw.km ） 解：电压损失 V PL U U 6480=∆=∆ 电压损失的百分数 %48.60648.010000648%===∆=∆e U U u★ 低压配电线路：自配电变压器二次侧出口至线路末端允许电压降不应大于额定电压(220、380V)的的4%（农村的7%）由于低压配电线路的电阻相对较大，电抗的作用很小可以忽略，所以公式可以简化为：CS MCS PL u ==∆ 由此可以选择导线截面uC PLS ∆=注意：△u 电压损失百分数的数值（如电压损失百分数5%时，取5）；S ：导线的截面(mm 2)；C ：电压损失计算常数：M=PL ：负荷矩（kW.M ）例2、某村在距离配电变压器500米处，新建一个粮食加工厂，装机容量是10kw 。

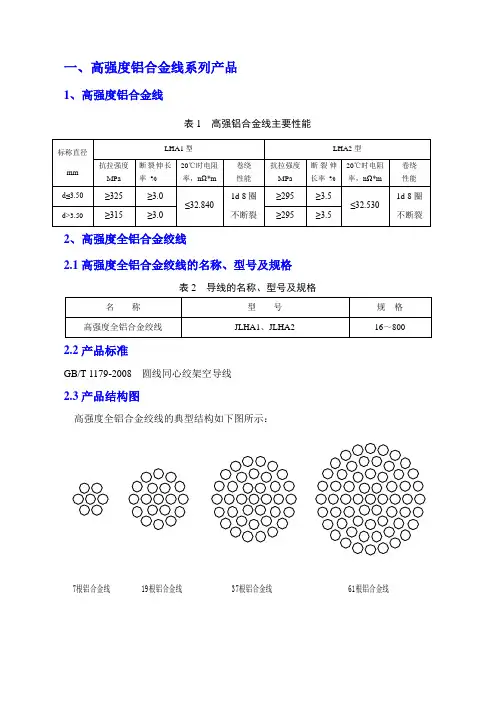

一、高强度铝合金线系列产品1、高强度铝合金线表1 高强铝合金线主要性能2、高强度全铝合金绞线2.1高强度全铝合金绞线的名称、型号及规格表2 导线的名称、型号及规格2.2产品标准GB/T 1179-2008 圆线同心绞架空导线2.3产品结构图高强度全铝合金绞线的典型结构如下图所示：2.4产品主要技术参数表3 JLHA1、JLHA2铝合金绞线性能3、钢芯高强度铝合金绞线3.1钢芯高强度铝合金绞线的名称、型号及规格表4 导线的名称、型号及规格3.2产品标准GB/T 1179-2008 圆线同心绞架空导线3.3产品结构图钢芯高强度铝合金绞线的典型结构如下图所示：3.4产品主要技术参数4、铝合金芯铝绞线4.1铝合金芯铝绞线的名称、型号及规格表7 导线的名称、型号及规格4.2产品标准GB/T 1179-2008 圆线同心绞架空导线4.3产品结构图铝合金芯铝绞线的典型结构如下图所示：4.4产品主要技术参数表8铝合金芯铝绞线（JL/LHA1）主要技术参数5、钢芯高强度铝合金型线绞线5.1导线的名称、型号及规格表9 导线的名称、型号及规格名称型号规格钢芯高强度铝合金型线绞线JLHA2X/G1A 100/17～1092/89 5.2产品标准GB/T 20141-2006 型线同心绞架空导线GB/T 23308-2009 架空绞线用铝-镁-硅系合金圆线GB/T 3428-2002 架空绞线用镀锌钢线企业标准钢芯高强度铝合金型线绞线5.3产品结构示意图钢芯高强度铝合金型线绞线的典型结构如下图所示：5.4产品性能特点钢芯高强度铝合金型线绞线由高强度镀锌钢丝和梯型或Z型、S型高强度铝镁硅铝合金型线组成。
导线具有传输容量大、抗拉强度高、抗冰雪覆盖性好和环境适应性强等优点。
产品可广泛用于各电压等级的架空输电线路。
5.5钢芯高强度铝合金型线绞线主要技术参数表10 钢芯高强度铝合金型线绞线结构和性能。

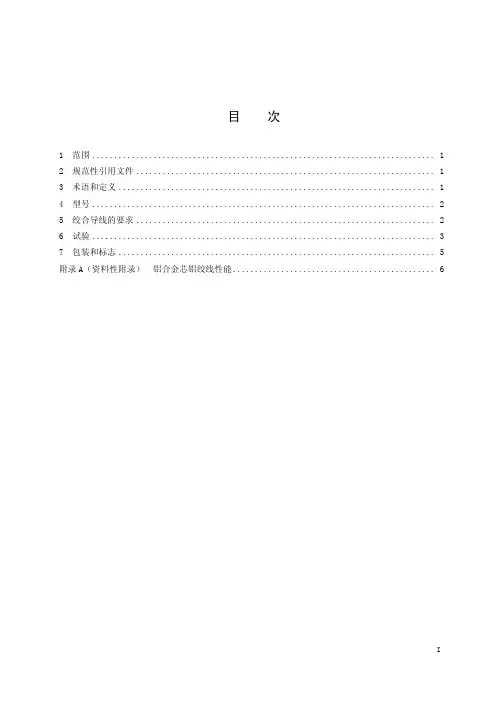

目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 型号 (2)5 绞合导线的要求 (2)6 试验 (3)7 包装和标志 (5)附录A（资料性附录） 铝合金芯铝绞线性能 (6)铝合金芯铝绞线1 范围本文件规定了铝合金芯铝绞线的电气性能和机械性能。
本文件适用于由多根铝合金单线和硬铝线绞制而成的强度铝合金芯铝绞线。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1179-2008 圆线同心绞架空绞线（IEC 61089:1991，MOD）GB/T 3048.2-2007 电线电缆电性能试验方法 金属导体材料电阻率试验（IEC 60468:1974，NEQ）GB/T 4909.2-1985 裸电线试验方法 尺寸测量（IEC 60251:1978，NEQ）GB/T 17048-1997 架空绞线用硬铝线（IEC 60889:1987,IDT）JB/T 8134-1997 架空绞线用铝－镁－硅系合金圆线（IEC 60104:1987,IDT）JB/T 8137-1999 电线电缆交货盘3 术语和定义GB/T 2900.10—2001界定的以及下列术语和定义适用于本文件。
3.1 绞向 direction of lay一层单线的扭绞方向，即从离开观察者的运动方向。
右向为顺时针方向，左向为逆时针方向。
另一种定义：右向即当绞线垂直放置时，单线符合英文字母Z中间部分的方向；左向即当绞线垂直放置时，单线符合英文字母S中间部分的方向。
3.2节距lay length绞线中的一根单线形成一个完整螺旋的轴向长度。
3.3节径比lay ratio绞线中单线的节距与该层的外径之比。
3.4批lot在相同的生产条件下，由同一制造厂生产的一批导线。
注：一批可包括部分或全部订货数量。
导电率60%IACS钢芯耐热铝合金导线、母线及特高强度钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced with Conductivity 60%, Bus & Thermo- resistance Aluminum Alloy Conductor Steel Reinforced with Extra High Strength一、标准本产品按企业标准Q/SX113-2002生产。
StandardThese products meet the enterprise standard requirement of Q/SX113-2002.二、名称、型号及适用范围三、导线结构示意图Structure Drawing四、规格及主要技术参数Main Technical Specifications钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced特高强度钢芯耐热铝合金导线五、导线的使用特性1、NRLH10GJ钢芯耐热铝合金导线长期工作温度150℃。
2、适用架空导线的特高强度钢芯耐热铝合金导线采用进口高强度钢芯，可使导线在150℃时的应力全部集中在钢芯上，使得导线线芯不破坏，导线孤垂不会因温度升高而加大。
3、与同截面的普通钢芯铝绞线相比，耐热铝合金导线150℃时的载流量比普通钢芯铝绞线载流量提高50%以上。
4、由于耐热合金导线具有较好的载流特性，故在旧线路和特殊地区的换线中，可采用同等规模、截面的耐热合金导线，在不改变铁塔等的情况下，实现增容一倍的效果，使得导线具有较大的经济性和适用性。
5、在特殊高寒地区，可用此导线作为熔冰导线，确保电力畅通。
Using properties1 The continuous operating temperature of type NRLH10GJ is 150℃.2 The high tensile strength steel core used for overhead power line is imported from abroad. When the total stress is concentrated inside the steel core at 150℃, the arc of the conductor will be protected in good order.3 The current capacity of Heat Resistance Aluminum Alloy Conductor is about 50% higher than that of ACSR in the same sectional area.4 For its good current capacity, Heat Resistance Aluminum Alloy Conductor is widely used for reform the old line and in some special areas. The current capacity will be doubled.5 In some extra cold areas, the conductor is used of melting ice power line.附表：耐热铝合金圆线性能参数。
