数控加工工艺及编程复习题加答案

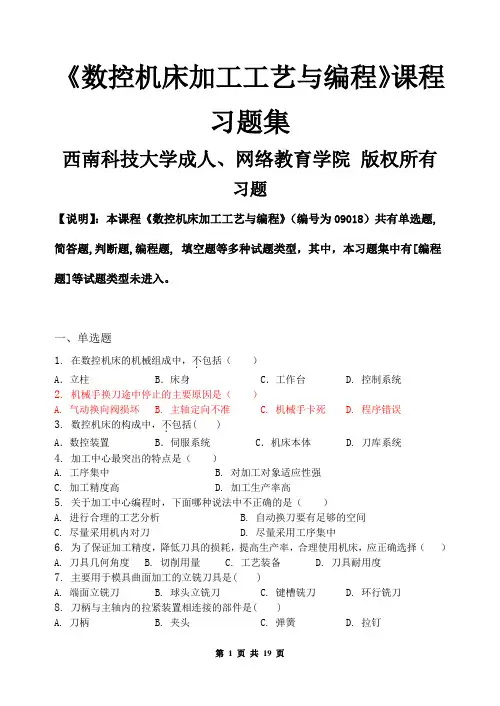

《数控机床加工工艺与编程》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《数控机床加工工艺与编程》（编号为09018）共有单选题,简答题,判断题,编程题, 填空题等多种试题类型，其中，本习题集中有[编程题]等试题类型未进入。

一、单选题1.在数控机床的机械组成中，不．包括（）A．立柱 B．床身 C．工作台 D. 控制系统2.机械手换刀途中停止的主要原因是（）A. 气动换向阀损坏B. 主轴定向不准C. 机械手卡死D. 程序错误3.数控机床的构成中，不．包括( )A．数控装置 B．伺服系统 C．机床本体 D. 刀库系统4.加工中心最突出的特点是（）A. 工序集中B. 对加工对象适应性强C. 加工精度高D. 加工生产率高5.关于加工中心编程时，下面哪种说法中不正确的是（）A. 进行合理的工艺分析B. 自动换刀要有足够的空间C. 尽量采用机内对刀D. 尽量采用工序集中6.为了保证加工精度，降低刀具的损耗，提高生产率，合理使用机床，应正确选择（）A. 刀具几何角度B. 切削用量C. 工艺装备D. 刀具耐用度7.主要用于模具曲面加工的立铣刀具是( )A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀8.刀柄与主轴内的拉紧装置相连接的部件是( )A. 刀柄B. 夹头C. 弹簧D. 拉钉9.不．宜沿轴向做进给运动的立铣刀具是( )A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀10.可实现高速切削或以“车、铣代磨”，加工高硬材料的刀具是( )A. 高速钢刀具B. 硬质合金刀具C. 陶瓷刀具D. 工具钢刀具11.采用ER型卡簧，适合于夹持小直径铣刀进行铣削加工的刀柄是( )A. 液压夹紧式刀柄B. 弹簧夹头式刀柄C. 侧固式刀柄D. 热装夹紧式刀柄12.数控机床实现圆周进给运动而采用的夹具是( )A. 多工位夹具B. 回转工作台C. 平口钳D. 三爪卡盘13.主切削刃分布在铣刀圆拄面的立铣刀具是( )A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀14.数控加工中心换刀机构常采用的机构是( )A．伺服机构 B．机械手（机构） C．液压机构 D. 人工换刀15.最常用的刀柄与主轴孔的配合锥面一般是( )A. 7：10B. 7：14C. 7：24D. 7：2816.加工箱体类零件的一般加工顺序是( )A. 先孔后面，基准面先行B. 先孔后面C. 先面后孔，基准面先行D. 先面后孔17.粗加工选择切削用量时，应选择尽可能大的( )A. 进给速度B. 背吃刀量C. 切削速度D. 主轴转速18.编程员在数控编程过程中，定义在工件上的几何基准点是（）A. 机床原点B. 绝对原点C. 工件原点D. 装夹原点19.切削用量对切削力影响最大的是（）A. 切削速度B. 进给量C. 主轴转速D. 切削深度20.在确定加工路线的原则时，下列说法正确的是（）A. 加工路线最长B. 数值计算复杂C. 加工路线应保证被加工零件的精度及表面粗糙度D. 编程困难21.在数控机床上，用于编程的几何基准点是（）A. 机床原点B. 绝对原点C. 装夹原点D. 工件原点22.编排数控加工工序时，采用一次装夹中完成加工的目的是（）A. 减少换刀时间B. 减少重复定位误差C. 减少空运行时间D. 简化加工程序23.在数控机床上加工零件，下列工序划分的方法中错误的是（）A. 按所用刀具划分B. 按粗细加工划分C. 按批量大小划分D. 按加工部位划分24.选择定位基准的原则是（）A. 尽量使工件的定位基准与工序基准不重合B. 采用基准统一原则C. 尽量用未加工表面作为定位基准D. 应使工件安装稳定，在加工过程中因切削力或夹紧力而引起的变形最大25.用行切法加工曲面时，球头铣刀的半径与加工曲面的曲率半径的关系是（）A. 小于B. 大于C. 等于D. 无所谓26.用未加工过的毛坯表面作为定位基准是( )A．粗基准 B．精基准C．设计基准 D. 工艺基准27.用已加工过的表面作为基准面是（）A．粗基准 B．精基准 C．设计基准 D. 工艺基准28.对夹紧装置的要求是（）A. 夹紧时，不要考虑工件定位时的既定位置B. 夹紧力允许工件在加工过程中小范围位置变化及震动C. 有良好的结构工艺性和使用性D. 有较好的夹紧效果，无需考虑夹紧力的大小29.要选用精基准的表面，应该安排的工序是（）A. 起始B. 中间C. 最后D. 任意30.用一把立铣刀铣削平面，刀具旋转的方向与工件的进给方向相反，这种方法是（）A. 顺铣法B. 逆铣法C. 不正确方法D. 端铣法31.工艺路线优化问题实质上是（）A. 寻找最短路径B. 寻找最长路径C. 寻找关键路径D. 工序排序32.粗加工时选择切削用量的原则是（）A. 以提高生产效率为主B. 以保证加工质量为前提C. 以加工成本为主D. 以实际情况为主33.对于加工既有面又有孔的零件，采用划分工序的原则是（）A. 先孔后面B. 先镗孔后铣面C. 先面后孔D. 无所谓34.编排数控加工工序时，采用一次装夹中完成加工的目的是( )A. 减少换刀时间B. 减少重复定位误差C. 减少空运行时间D. 简化加工程序35.除第一道工序外采用粗基准外，其余工序都应使用( )A．粗基准 B．精基准 C．设计基准 D. 工艺基准36.只构造出零件的轮廓后，运用CAXA制造工程师进行加工，属于是( )A．线架造型加工 B．实体造型加工C．实体/曲面造型加工 D. 曲面造型加工37.一系列首尾相接的曲线的集合是( )A．轮廓 B．区域 C．岛 D. 刀位点38.在CAXA制造工程师平面轮廓加工参数表中，刀次的含义指的是（）A．加工次数 B．每一行刀位之间的距离C. 加工余量的次数 D．生成刀位的行数39.在CAXA制造工程师中，检查加工轨迹是否正确，执行的操作是（）A．轨迹生成 B．轨迹编辑 C．轨迹仿真 D. 特征生成40.在CAXA制造工程师中区域加工方法中，表示不加工的部分是（）A．轮廓 B．区域 C．岛 D. 刀位点41.在CAXA制造工程师平面轮廓加工参数表中轮廓补偿选择“ON”，指的是( )A．刀具到轮廓线，刀具右偏 B．刀具中心线不到轮廓，相差一个刀具半径C. 刀具中心线与轮廓线重合 D．刀具中心线超过轮廓，相差一个刀具半径42.以HTME格式生成加工轨迹明细单，便于机床操作者对G代码程序的使用，也便于对G代码程序的管理，采用下列的操作是( )A．轨迹批处理 B．生成加工工艺单 C．钻孔 D. 后置处理43.在零件数控加工时，轨迹控制参数中安全高度和起止高度的关系是（）A. 安全高度应大于起止高度B. 起止高度应大于安全高度C. 根据零件类型确定D. 由速度值参数决定44.在CAXA制造工程师中，拉伸增料功能是轮廓线根据指定距离产生一增加材料的特征，其轮廓线是( )A．不封闭的草图轮廓 B．封闭的草图轮廓C．封闭的非草图轮廓 D. 不封闭的非草图轮廓45.在CAXA制造工程师中，要绘制空间图形，应执行的操作是（）A．轨迹生成 B．曲线生成 C．曲面生成 D. 特征生成46.数控机床的"回零"操作是指回到（）A．对刀点 B．换刀点 C．机床的零点 D．编程原点47.首次加工的零件，须要试切，试切时的快速倍率开关要置于（）A. 最低档B. 较低档C. 较高档D. 最高档48.数控机床开机时，一般要进行回参考点操作，其目的是（）A. 建立工件坐标系B. 建立机床坐标系C. 建立局部坐标系D. 建立极坐标系49.数控机床机械系统的日常维护中，须每天检查的部件是( )A. 导轨润滑油B. 液压油路C. 滚珠丝杠D.润滑液压泵50.数控机床作空运行试验的目的是( )A. 检验加工精度B. 检验功率C. 检验程序是否能正常运行D. 检验程序运行时间二、简答题51.简述常用的夹具种类有哪些？52.在数控铣床和加工中心上使用的铣刀主要有哪几种？53.数控机床对铣削夹具选用的基本原则是哪些？54.刀柄的哪些性能指标对加工性能有直接影响？55.球头立铣刀应用时的注意事项是什么？56.数控加工工艺分析主要包括哪些内容？57.说明数控铣床顺铣、逆铣的简单判别方法？58.数控加工中合理选择切削用量的原则是什么？59.简述确定数控加工路线的基本原则。

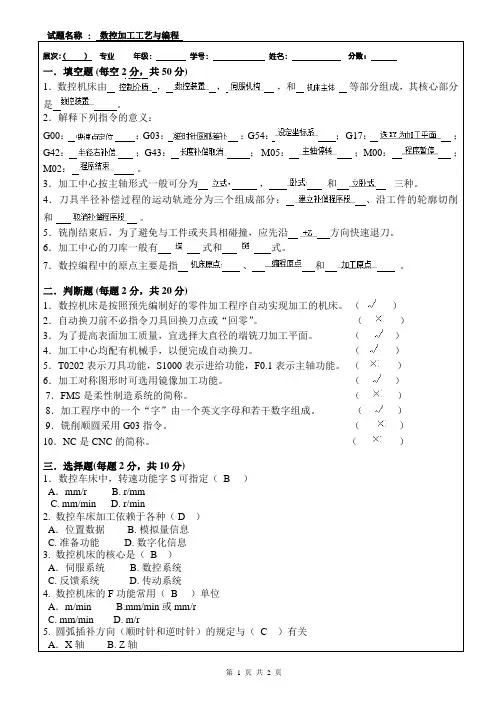

试题名称：数控加工工艺与编程层次:( ) 专业年级：学号：姓名：分数：一．填空题 (每空2分，共50分)1．数控机床由，，，和等部分组成，其核心部分是。

2．解释下列指令的意义：G00：；G03：；G54：； G17：；G42：；G43：； M05：；M00：；M02：。

3．加工中心按主轴形式一般可分为，和三种。

4．刀具半径补偿过程的运动轨迹分为三个组成部分：、沿工件的轮廓切削和。

5．铣削结束后，为了避免与工件或夹具相碰撞，应先沿方向快速退刀。

6．加工中心的刀库一般有式和式。

7．数控编程中的原点主要是指、和。

二．判断题 (每题2分，共20分)1．数控机床是按照预先编制好的零件加工程序自动实现加工的机床。

（）2．自动换刀前不必指令刀具回换刀点或“回零”。

（）3．为了提高表面加工质量，宜选择大直径的端铣刀加工平面。

（）4．加工中心均配有机械手，以便完成自动换刀。

（）5．T0202表示刀具功能，S1000表示进给功能，F0.1表示主轴功能。

（）6．加工对称图形时可选用镜像加工功能。

（）7．FMS是柔性制造系统的简称。

（）8．加工程序中的一个“字”由一个英文字母和若干数字组成。

（）9．铣削顺圆采用G03指令。

（）10．NC是CNC的简称。

（）三．选择题(每题2分，共10分)1．数控车床中，转速功能字S可指定（ B ）A．mm/r B. r/mmC. mm/minD. r/min2. 数控车床加工依赖于各种（ D ）A．位置数据 B. 模拟量信息C. 准备功能D. 数字化信息3. 数控机床的核心是（ B ）A．伺服系统 B. 数控系统C. 反馈系统D. 传动系统4. 数控机床的F功能常用（ B ）单位A．m/min B.mm/min或mm/rC. mm/minD. m/r5. 圆弧插补方向（顺时针和逆时针）的规定与（ C ）有关A．X轴 B. Z轴C. Y轴D. 不在圆弧平面内的坐标轴四. 简答题(每题10分，共20分)1、机床坐标轴确定有哪些原则？方向的判定？2、试说出G54与G92指令的相同点与不同点？教学负责人签字年月日。

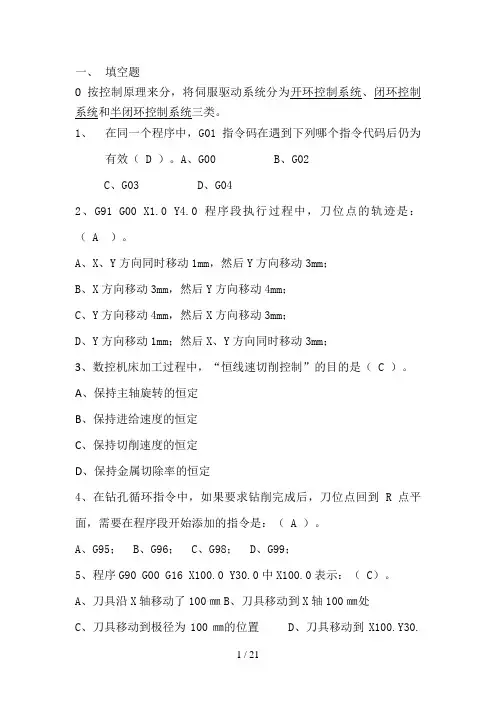

一、填空题0按控制原理来分，将伺服驱动系统分为开环控制系统、闭环控制系统和半闭环控制系统三类。

1、在同一个程序中，G01指令码在遇到下列哪个指令代码后仍为有效（ D ）。

A、G00 B、G02C、G03D、G042、G91 G00 X1.0 Y4.0程序段执行过程中，刀位点的轨迹是：（ A ）。

A、X、Y方向同时移动1mm，然后Y方向移动3mm；B、X方向移动3mm，然后Y方向移动4mm；C、Y方向移动4mm，然后X方向移动3mm；D、Y方向移动1mm；然后X、Y方向同时移动3mm；3、数控机床加工过程中，“恒线速切削控制”的目的是（ C ）。

A、保持主轴旋转的恒定B、保持进给速度的恒定C、保持切削速度的恒定D、保持金属切除率的恒定4、在钻孔循环指令中，如果要求钻削完成后，刀位点回到R点平面，需要在程序段开始添加的指令是：（ A ）。

A、G95；B、G96；C、G98；D、G99；5、程序G90 G00 G16 X100.0 Y30.0中X100.0表示：（ C）。

A、刀具沿X轴移动了100㎜B、刀具移动到X轴100㎜处C、刀具移动到极径为100㎜的位置D、刀具移动到X100.Y30.数控机床的运动配置有不同的形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用（A ）的原则编写程序。

A. 刀具固定不动，工件相对移动B. 工件固定不动，刀具相对移动C. 分析机床运动关系后再根据实际情况D. 铣削加工刀具只做转动，工件移动；车削加工时刀具移动，工件转动7、程序段G04 X5.0表示（A ）。

A、主轴暂停5sB、进给轴暂停5sC、X向进给暂停5sD、 X轴向坐标轴移动5mm8、用FANUC系统的指令编程，程序段G02 X YIJ ；中的G02、I 和J 表示（ A ）。

A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对终点的位置D、逆时针插补，起点相对圆心的位置9、数控车削程序G76 X32 Z-30 P3000 Q500 R0 F3描述错误的是（ A ）。

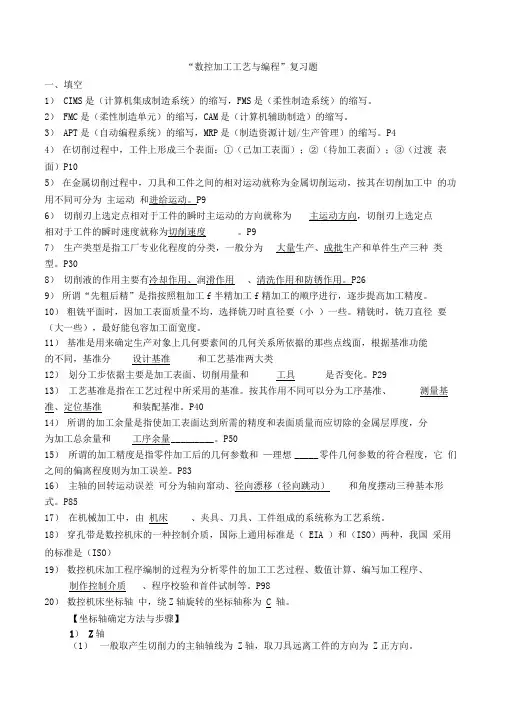

“数控加工工艺与编程”复习题一、填空1） CIMS是（计算机集成制造系统）的缩写，FMS是（柔性制造系统）的缩写。

2） FMC是（柔性制造单元）的缩写，CAM是（计算机辅助制造）的缩写。

3） APT是（自动编程系统）的缩写，MRP是（制造资源计划/生产管理）的缩写。

P44）在切削过程中，工件上形成三个表面：①（已加工表面）；②（待加工表面）；③（过渡表面）P105）在金属切削过程中，刀具和工件之间的相对运动就称为金属切削运动，按其在切削加工中的功用不同可分为主运动和进给运动。

P96）切削刃上选定点相对于工件的瞬时主运动的方向就称为主运动方向，切削刃上选定点相对于工件的瞬时速度就称为切削速度。

P97）生产类型是指工厂专业化程度的分类，一般分为大量生产、成批生产和单件生产三种类型。

P308）切削液的作用主要有冷却作用、润滑作用、清洗作用和防锈作用。

P269）所谓“先粗后精”是指按照粗加工f半精加工f精加工的顺序进行，逐步提高加工精度。

10）粗铣平面时，因加工表面质量不均，选择铣刀时直径要（小）一些。

精铣时，铣刀直径要（大一些），最好能包容加工面宽度。

11）基准是用来确定生产对象上几何要素间的几何关系所依据的那些点线面，根据基准功能的不同，基准分设计基准和工艺基准两大类12）划分工步依据主要是加工表面、切削用量和工具是否变化。

P2913）工艺基准是指在工艺过程中所采用的基准。

按其作用不同可以分为工序基准、测量基准、定位基准和装配基准。

P4014）所谓的加工余量是指使加工表面达到所需的精度和表面质量而应切除的金属层厚度，分为加工总余量和工序余量_________ 。

P5015）所谓的加工精度是指零件加工后的几何参数和—理想_____ 零件几何参数的符合程度，它们之间的偏离程度则为加工误差。

P8316）主轴的回转运动误差可分为轴向窜动、径向漂移（径向跳动）和角度摆动三种基本形式。

P8517）在机械加工中，由机床、夹具、刀具、工件组成的系统称为工艺系统。

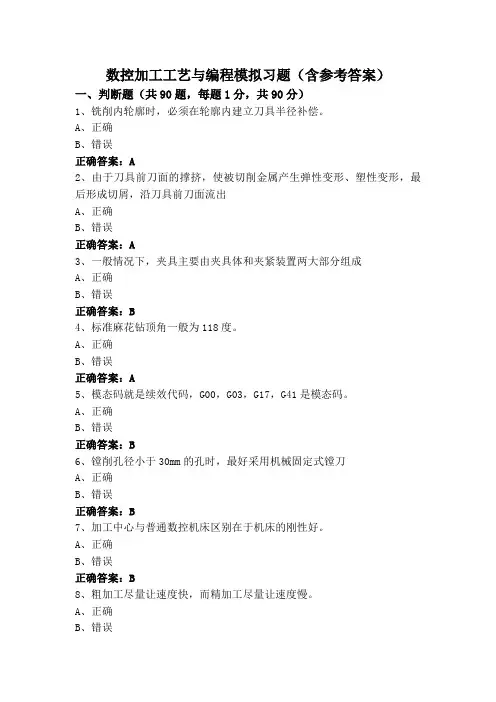

数控加工工艺与编程模拟习题（含参考答案）一、判断题（共90题，每题1分，共90分）1、铣削内轮廓时，必须在轮廓内建立刀具半径补偿。

A、正确B、错误正确答案：A2、由于刀具前刀面的撑挤，使被切削金属产生弹性变形、塑性变形，最后形成切屑，沿刀具前刀面流出A、正确B、错误正确答案：A3、一般情况下，夹具主要由夹具体和夹紧装置两大部分组成A、正确B、错误正确答案：B4、标准麻花钻顶角一般为118度。

A、正确B、错误正确答案：A5、模态码就是续效代码，G00，G03，G17，G41是模态码。

A、正确B、错误正确答案：B6、镗削孔径小于30mm的孔时，最好采用机械固定式镗刀A、正确B、错误正确答案：B7、加工中心与普通数控机床区别在于机床的刚性好。

A、正确B、错误正确答案：B8、粗加工尽量让速度快，而精加工尽量让速度慢。

A、正确B、错误9、数控机床适应于中、小批量、多品种、复杂零件的加工。

A、正确B、错误正确答案：A10、逐点比较法直线插补的偏差判别式函数为：F=Xi2+Yi2-D2A、正确B、错误正确答案：B11、对于圆弧加工G02、G03指令中R值，有正负之分。

A、正确B、错误正确答案：A12、切削加工时，基本变形主要由刀具前刀面的推挤作用造成的，它是四个变形区中变形量最大的一个A、正确B、错误正确答案：A13、办事公道是对厂长，经理职业道德的要求，与普通工人关系不大A、正确B、错误正确答案：B14、带状切屑的特点是内表面有时有裂纹，外表面呈锯齿形A、正确B、错误正确答案：B15、表面涂层硬质合金刀具既能保持刀片基体具有一定的硬度和强度，又使刀刃与刀面的耐磨性显著提高A、正确B、错误正确答案：B16、数控车床和数控铣床都用M06进行自动换刀A、正确B、错误17、铣刀切削时直接推挤切削层金属并控制切屑流向的刀面称为后刀面A、正确B、错误正确答案：B18、量具和量仪的最主要的区别是：量具没有传动放大系统，而量仪一般具有传动放大系统A、正确B、错误正确答案：A19、在铣削塑性金属时，铣削速度增高会使铣削力相应增大A、正确B、错误正确答案：B20、采用V形块定位时，V形块工作夹角越大，其垂直方向定位误差值也越大A、正确B、错误正确答案：B21、工件具有的不定度越少，说明工件的空间位置确定性越好A、正确B、错误正确答案：A22、在加工中心上进行带突然的拐角的轮廓加工时，应在接近拐角前适当增加进给速度，过拐角后再逐渐减速。

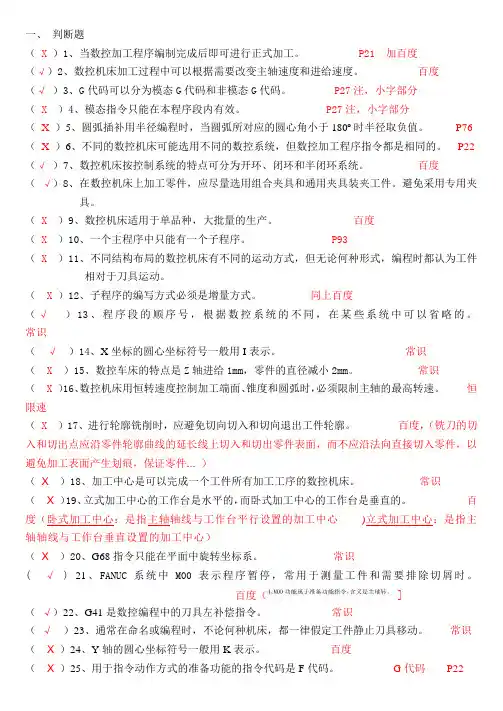

一、判断题（X）1、当数控加工程序编制完成后即可进行正式加工。

P21 加百度（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。

百度（√）3、G代码可以分为模态G代码和非模态G代码。

P27注，小字部分（X）4、模态指令只能在本程序段内有效。

P27注，小字部分（X）5、圆弧插补用半径编程时，当圆弧所对应的圆心角小于180º时半径取负值。

P76 （X）6、不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

P22 （√）7、数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

百度（√）8、在数控机床上加工零件，应尽量选用组合夹具和通用夹具装夹工件。

避免采用专用夹具。

（X）9、数控机床适用于单品种，大批量的生产。

百度（X）10、一个主程序中只能有一个子程序。

P93（X）11、不同结构布局的数控机床有不同的运动方式，但无论何种形式，编程时都认为工件相对于刀具运动。

（X）12、子程序的编写方式必须是增量方式。

同上百度（√）13、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。

常识（√）14、X坐标的圆心坐标符号一般用I表示。

常识（ X ）15、数控车床的特点是Z轴进给1mm，零件的直径减小2mm。

常识（X ）16、数控机床用恒转速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。

恒限速（X）17、进行轮廓铣削时，应避免切向切入和切向退出工件轮廓。

百度，（铣刀的切入和切出点应沿零件轮廓曲线的延长线上切入和切出零件表面，而不应沿法向直接切入零件，以避免加工表面产生划痕，保证零件...）（X）18、加工中心是可以完成一个工件所有加工工序的数控机床。

常识（X ）19、立式加工中心的工作台是水平的，而卧式加工中心的工作台是垂直的。

百度（卧式加工中心：是指主轴轴线与工作台平行设置的加工中心)立式加工中心：是指主轴轴线与工作台垂直设置的加工中心）（X ）20、G68指令只能在平面中旋转坐标系。

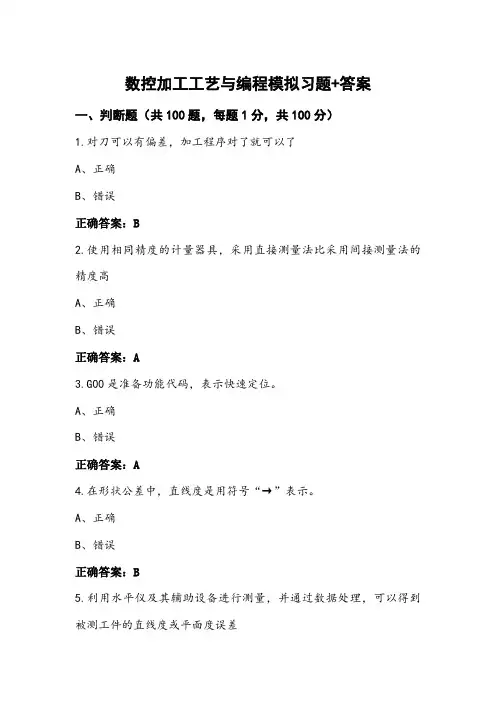

数控加工工艺与编程模拟习题+答案一、判断题（共100题，每题1分，共100分）1.对刀可以有偏差，加工程序对了就可以了A、正确B、错误正确答案：B2.使用相同精度的计量器具，采用直接测量法比采用间接测量法的精度高A、正确B、错误正确答案：A3.G00是准备功能代码，表示快速定位。

A、正确B、错误正确答案：A4.在形状公差中，直线度是用符号“→”表示。

A、正确B、错误正确答案：B5.利用水平仪及其辅助设备进行测量，并通过数据处理，可以得到被测工件的直线度或平面度误差A、正确B、错误正确答案：A6.数控编程中既可以用绝对值编程，也可以用增量值编程。

A、正确B、错误正确答案：A7.测量空间距时，应选用万能工具显微镜A、正确B、错误正确答案：A8.基孔制的孔是配合的基准件，称为基准孔，其代号为K。

A、正确B、错误正确答案：B9.工件上由主切削刃直接切成的表面称为切削（过渡）表面A、正确B、错误正确答案：A10.对一些塑性变形大、热强度高和冷硬程度严重的材料，尽可能采用顺铣A、正确B、错误正确答案：A11.夹具的结构组成由夹具的具体使用要求来确定，和工件的批量大小没有关系A、正确B、错误正确答案：B12.与性格古板，做事爱较真的同事相处应做到理解、沟通，发生矛盾不去计较A、正确B、错误正确答案：A13.公司可派人打进竞争对手内部，增强自己的竞争优势A、正确B、错误正确答案：B14.FANUC中G21表示公制单位A、正确B、错误正确答案：A15.模态码就是续效代码，G00，G03，G17，G41是模态码。

A、正确B、错误正确答案：B16.外径千分尺是利用螺旋副运动原理进行测量的，因而测量精度高，主要用于高精度测量A、正确B、错误正确答案：B17.润滑作用强的切削液的润滑作用减小了刀具与切屑和工件表面之间的摩擦阻力，从而使铣削力减小A、正确B、错误正确答案：A18.数控机床数控部分出现故障死机后，数控人员应关掉电源后再重新开机，然后执行程序即可。

数控加工工艺与编程练习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.数控机床自动执行程序过程中不能停止。

A、正确B、错误正确答案：B2.G00是准备功能代码，表示快速定位。

A、正确B、错误正确答案：A3.fanuc系统中G54可以在铣削加工中设定工作坐标系原点A、正确B、错误正确答案：A4.人的道德素质包括：道德认识、道德情感、道德意志、道德行为道德评价A、正确B、错误正确答案：B5.碳素工具钢的含碳量一般都大于0.7％A、正确B、错误正确答案：A6.在逆铣时，铣削力的垂直分力方向向下，把加工工件压在夹具里，改善了加工条件A、正确B、错误正确答案：B7.夹具的结构组成由夹具的具体使用要求来确定，和工件的批量大小没有关系A、正确B、错误正确答案：B8.游标卡尺是一种使用广泛的通用量具，无论何种游标卡尺均不能用于划线，以免影响其测量精度A、正确B、错误正确答案：B9.世界第一台数控机床是数控车床A、正确B、错误正确答案：B10.子程序是包含在主体程序中的，若干个加工程序段组成一个程序。

A、正确B、错误正确答案：A11.FANUC中G20表示公制单位A、正确B、错误正确答案：B12.基准不重合误差是工件定位时，总定位误差的一个重要组成部分A、正确B、错误正确答案：A13.圆柱心轴用于工件圆孔定位，限制22个自由度。

A、正确B、错误正确答案：B14.圆柱铣刀的前角规定为在主剖面内测得的前刀面与基面之间的夹角A、正确B、错误正确答案：B15.油泵不喷油与油泵反转无关A、正确B、错误正确答案：B16.感应加热淬火时，若频率为1—10kHZ，则淬硬层深度为20—25mmA、正确B、错误正确答案：B17.数控机床适应于中、小批量、多品种、复杂零件的加工。

A、正确B、错误正确答案：A18.精加工的加工应保证产品的最终加工质量。

A、正确B、错误正确答案：A19.各行各业都有自己不同的职业道德A、正确B、错误正确答案：A20.定位销用于工件圆孔定位，其中，长圆柱销限制9个自由度。

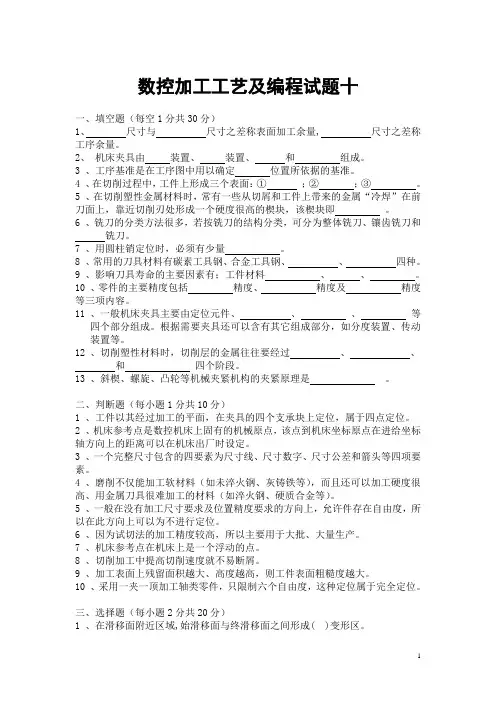

数控加工工艺及编程试题十一、填空题（每空1分共30分）1、尺寸与尺寸之差称表面加工余量, 尺寸之差称工序余量。

2、机床夹具由装置、装置、和组成。

3 、工序基准是在工序图中用以确定位置所依据的基准。

4 、在切削过程中，工件上形成三个表面：①；②；③。

5 、在切削塑性金属材料时，常有一些从切屑和工件上带来的金属“冷焊”在前刀面上，靠近切削刃处形成一个硬度很高的楔块，该楔块即。

6 、铣刀的分类方法很多，若按铣刀的结构分类，可分为整体铣刀、镶齿铣刀和铣刀。

7 、用圆柱销定位时，必须有少量。

8 、常用的刀具材料有碳素工具钢、合金工具钢、、四种。

9 、影响刀具寿命的主要因素有；工件材料、、。

10 、零件的主要精度包括精度、精度及精度等三项内容。

11 、一般机床夹具主要由定位元件、、、等四个部分组成。

根据需要夹具还可以含有其它组成部分，如分度装置、传动装置等。

12 、切削塑性材料时，切削层的金属往往要经过、、和四个阶段。

13 、斜楔、螺旋、凸轮等机械夹紧机构的夹紧原理是。

二、判断题（每小题1分共10分）1 、工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。

2 、机床参考点是数控机床上固有的机械原点，该点到机床坐标原点在进给坐标轴方向上的距离可以在机床出厂时设定。

3 、一个完整尺寸包含的四要素为尺寸线、尺寸数字、尺寸公差和箭头等四项要素。

4 、磨削不仅能加工软材料（如未淬火钢、灰铸铁等），而且还可以加工硬度很高、用金属刀具很难加工的材料（如淬火钢、硬质合金等）。

5 、一般在没有加工尺寸要求及位置精度要求的方向上，允许件存在自由度，所以在此方向上可以为不进行定位。

6 、因为试切法的加工精度较高，所以主要用于大批、大量生产。

7 、机床参考点在机床上是一个浮动的点。

8 、切削加工中提高切削速度就不易断屑。

9 、加工表面上残留面积越大、高度越高，则工件表面粗糙度越大。

10 、采用一夹一顶加工轴类零件，只限制六个自由度，这种定位属于完全定位。

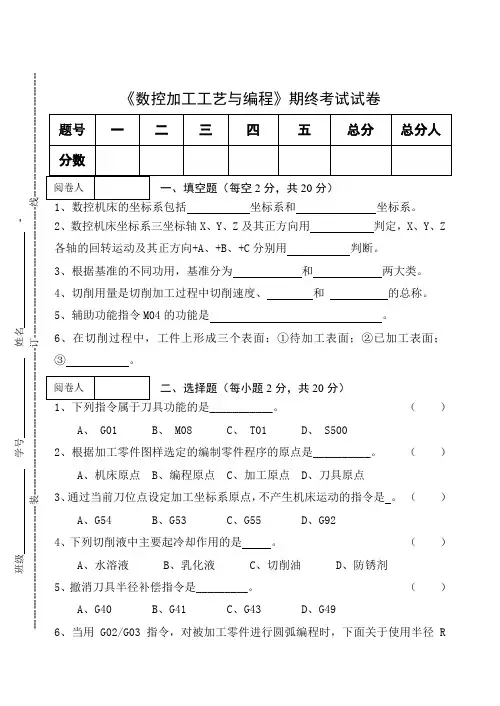

《数控加工工艺与编程》期终考试试卷1、数控机床的坐标系包括坐标系和坐标系。

2、数控机床坐标系三坐标轴X、Y、Z及其正方向用判定，X、Y、Z 各轴的回转运动及其正方向+A、+B、+C分别用判断。

3、根据基准的不同功用，基准分为和两大类。

4、切削用量是切削加工过程中切削速度、和的总称。

5、辅助功能指令M04的功能是。

6、在切削过程中，工件上形成三个表面：①待加工表面；②已加工表面；③。

二、选择题（每小题2分，共20分）1、下列指令属于刀具功能的是___________。

（）A、 G01B、 M08C、 T01D、 S5002、根据加工零件图样选定的编制零件程序的原点是__________。

（）A、机床原点B、编程原点C、加工原点D、刀具原点3、通过当前刀位点设定加工坐标系原点，不产生机床运动的指令是。

（）A、G54B、G53C、G55D、G924、下列切削液中主要起冷却作用的是。

（）A、水溶液B、乳化液C、切削油D、防锈剂5、撤消刀具半径补偿指令是_________。

（）A、G40B、G41C、G43D、G496、当用G02/G03指令，对被加工零件进行圆弧编程时，下面关于使用半径R方式编程的说明不正确的是（）A、整圆编程不采用该方式编程 B、该方式与使用I、J、K效果相同C、大于180度的弧R取正值D、R可取正值也可取负值，但加工轨迹不同7、下列关于欠定位叙述正确的是。

（）A、没有限制完六个自由度B、限制的自由度大于六个C、应该限制的自由度没有限制完D、不该限制的自由度而限制了8、选择加工表面的设计基准为定位基准的原则称为原则。

（）A 、基准重合 B、基准统一 C、自为基准 D、互为基准9、数控机床的F指令是指（）A、主轴功能B、辅助功能C、进给功能D、刀具功能10、用于主轴转速控制的代码（）A、 TB、 GC、 SD、 F三、判断题（每小题2分，共10分）1．G04是暂停（延时）指令，是续效指令。

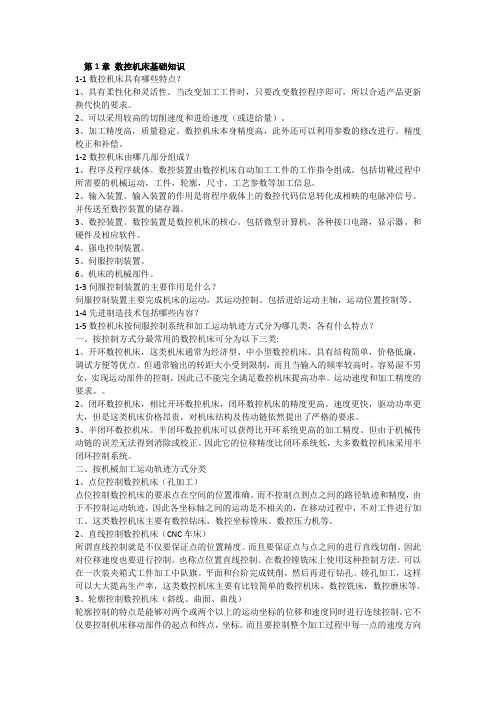

第1章数控机床基础知识1-1数控机床具有哪些特点？1、具有柔性化和灵活性。

当改变加工工件时，只要改变数控程序即可，所以合适产品更新换代快的要求。

2、可以采用较高的切削速度和进给速度（或进给量）。

3、加工精度高，质量稳定。

数控机床本身精度高，此外还可以利用参数的修改进行。

精度校正和补偿。

1-2数控机床由哪几部分组成？1、程序及程序载体。

数控装置由数控机床自动加工工件的工作指令组成。

包括切靴过程中所需要的机械运动，工件，轮廓，尺寸。

工艺参数等加工信息。

2、输入装置。

输入装置的作用是将程序载体上的数控代码信息转化成相映的电脉冲信号。

并传送至数控装置的储存器。

3、数控装置。

数控装置是数控机床的核心。

包括微型计算机，各种接口电路，显示器。

和硬件及相应软件。

4、强电控制装置。

5、伺服控制装置。

6、机床的机械部件。

1-3伺服控制装置的主要作用是什么？伺服控制装置主要完成机床的运动，其运动控制。

包括进给运动主轴，运动位置控制等。

1-4先进制造技术包括哪些内容？1-5数控机床按伺服控制系统和加工运动轨迹方式分为哪几类，各有什么特点？一、按控制方式分最常用的数控机床可分为以下三类:1、开环数控机床，这类机床通常为经济型、中小型数控机床。

具有结构简单，价格低廉，调试方便等优点。

但通常输出的转距大小受到限制，而且当输入的频率较高时，容易湿不男女，实现运动部件的控制，因此已不能完全满足数控机床提高功率。

运动速度和加工精度的要求。

2、闭环数控机床，相比开环数控机床，闭环数控机床的精度更高。

速度更快，驱动功率更大，但是这类机床价格昂贵，对机床结构及传动链依然提出了严格的要求。

3、半闭环数控机床。

半闭环数控机床可以获得比开环系统更高的加工精度。

但由于机械传动链的误差无法得到消除或校正。

因此它的位移精度比闭环系统低，大多数数控机床采用半闭环控制系统。

二、按机械加工运动轨迹方式分类1、点位控制数控机床（孔加工）点位控制数控机床的要求点在空间的位置准确。

第1章数控铣床/加工中心机械结构与功能一、单项选择题：1. 下列叙述中，不适于在数控铣床上进行加工零件是：【 B 】A. 轮廓形状特别复杂或难于控制尺寸的零件B. 大批量生产的简单零件C. 精度要求高的零件D. 小批量多品种的零件2. 机械手换刀途中停止的主要原因是: 【 B 】A. 气动换向阀损坏B. 主轴定向不准C. 机械手卡死D. 程序错误3. 加工中心最突出的特点是: 【 A 】A. 工序集中B. 对加工对象适应性强C. 加工精度高D. 加工生产率高4. 加工中心工序集中所带来的问题是：　【 D 】 A. 工件的温升经冷却后影响工件精度 B. 加工中无法释放的应力，加工后释放，使工件变形 C. 切屑的堆积缠绕影响工件表面质量 D. 以上三项均正确5. 为保证数控机床加工精度，描述对其进给传动系统要求中错误的是：【 C 】A．高的传动精度B．响应速度快C．大惯量 D. 低摩擦6. 数控加工中心换刀机构常采用的是：【 B 】A．人工换刀B．机械手C．液压机构 D. 伺服机构7. 为使数控机床达到满足不同的加工要求，描述对其主传动系统要求中错误的是：【 D 】A．宽的调速范围B．足够的功率C．刚性 D. 电机种类二、多项选择题：1. 根据数控铣床的特点，从铣削加工的角度考虑，不适合数控铣削的主要加工对象有【B D E 】A．平面类零件B．变斜角类零件C．曲面类零件D. 轴类零件E. 盘类零件2. 加工中心适宜加工需多种类型的普通机床和众多的工艺装备，且经多次装夹才能完成加工的零件。

主要加工对象包括：【B C D 】A．加工精度较高的大批量零件B．结构形状复杂、普通机床难加工的零件C．外形不规则的异型零件 D. 既有平面又有孔系的零件E. 盘、轴类零件3. 大批大量生产的工艺特点包括：【 A B C 】A．广泛采用高效专用设备和工具B．设备通常布置成流水线形式C．广泛采用互换装配方法 D. 对操作工人技术水平要求较高E. 对工厂管理要求较高4. 采用工序集中原则的优点是：【 A B D 】A. 易于保证加工面之间的位置精度 B. 便于管理C. 可以降低对工人技术水平的要求D. 可以减小工件装夹时间E. 降低机床的磨损5. 提高生产效率的途径有：【 A B D 】A. 缩短基本时间 B. 缩短辅助时间 C. 缩短休息时间D. 缩短工作地服务时间 D. 缩短加工工序第2章机床数字控制系统1一、单项选择题：1. 无论零件的轮廓曲线多么复杂，都可以用若干直线段或圆弧段去逼近，但必须满足允许的: 【 A 】A. 编程误差B. 编程指令C. 编程语言D. 编程路线2. 数控机床对其伺服系统提出很高的要求，下列要求中不包括：【 D 】A．宽的调速范围B．足够的功率C．刚性 D. 电机种类3. 数控机床中用作测量位移的检测元件是：【 A 】A．感应同步器B．脉冲编码器C．激光干涉仪 D.旋转变压器4. 数控机床中用作测量角度的检测元件是：【 B 】A．感应同步器B．脉冲编码器C．激光干涉仪 D. 光珊二、多项选择题：1. 在切削加工中主运动可以是：【ABCD】A．工件的转动B．工件的平动C．刀具的转动D. 刀具的平动E. 机床运动第3章铣削工具系统一、单项选择题：1. 对夹紧装置的要求是：【 C 】A. 夹紧时，不要考虑工件定位时的既定位置B. 夹紧力允许工件在加工过程中小范围位置变化及震动C. 有良好的结构工艺性和使用性D. 有较好的夹紧效果，无需考虑夹紧力的大小2.刀具寿命要长的话，则采用：【 A 】A．较低的切削速度B．较高的切削速度C．两者之间的切削速度D．较小的吃刀量3. 切削时的切削热大部分被传散出去是由：【 D 】A. 刀具B. 工件C. 切屑D. 空气4. 夹紧装置的夹紧力可来源于：【 D 】 A. 人力B. 液压、气压力C. 电力D. 以上三者都有可能5. 夹紧力：【 C 】A. 应尽可能垂直于推定拉面B. 应尽可能与切削力、重力反向C. 应落在支承元件上或在几个支承所形成的支承面内D. 应落在工件刚性较差的部位6. 不宜沿轴向做进给运动的立铣刀具是：【 A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀7. 最常用的刀柄与主轴孔的配合锥面一般是：【 C 】A. 7：10B. 7：14C. 7：24D. 7：288. 数控机床实现圆周进给运动而采用的夹具是：【 B 】A.多工位夹具B. 回转工作台C. 平口钳D. 三爪卡盘9. 主切削刃分布在铣刀圆拄面的立铣刀具是：【 A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀10. 采用ER型卡簧，适合于夹持小直径铣刀进行铣削加工的刀柄是：【 B 】A. 液压夹紧式刀柄B. 弹簧夹头式刀柄C. 侧固式刀柄D. 热装夹紧式刀柄11. 可实现高速切削或以“车、铣代磨”，加工高硬材料的刀具是：【 C 】A.高速钢刀具 B. 硬质合金刀具 C. 陶瓷刀具 D. 工具钢刀具12. 主要用于模具曲面加工的立铣刀具是：【 B 】A.端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀13. 刀柄与主轴内的拉紧装置相连接的部件是：【 D 】A.刀柄B. 夹头C. 弹簧D. 拉钉14. 数控机床中高精度尺寸、复杂轮廓和曲面的检验常采用的检量具是：【 D 】A.游标卡尺B. 内径百分表C. 万能角度尺D. 三坐标测量机二、多项选择题：1. 机床夹具必不可少的组成部分有：【 A B 】A. 定位元件及定位装置B. 夹紧元件及夹紧装置C. 对刀及导向元件D. 夹具体E. 导轨2. 目前在切削加工中立铣刀最常用的刀具材料有：【B C D E 】A. 碳素工具钢B. 高速钢C. 硬质合金D. 单晶金刚石E. 金属陶瓷3. 影响切削加工表面粗糙度的主要因素有：【 A B D 】A. 切削速度B. 切削深度C. 工件速度D. 工件材料性质E. 进给量三、简答题：1. 刀柄的哪些性能指标对加工性能有直接影响？答：刀柄的强度、刚性、制造精度、夹紧力等指标对加工性能有直接影响。

《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。

A．零件图设计 B．确定机床坐标系C．传输零件加工程序 D．分析图样、确定加工工艺过程5．进给率的单位有( )和( )两种。

A．mm/min，mm／r； B．mm／h，m／r；C．m／min，mm／min； D．mm／min，r／min。

数控加工与编程技术试题及答案数控加工与编程技术试题及答案一、填空题（20分）1．不论数控机床是刀具运动还是工件运动，编程时均以刀具的运动轨迹来编写程序。

2．一个完整的数控程序是由程序编号、程序内容、程序结束段三部分组成。

3．穿孔带是数控机床的一种控制介质，国际上通用标准是 EIA 和 ISO 两种，我国采用的标准是 ISO 。

4．自动编程根据输入方式的不同，分为语言数控自动编程、图形数控自动编程、语音数控自动编程三种类型。

5．伺服系统的作用是把来自数控系统的脉冲信号转换成机床运动部件的机械运动，使工作台精确定位或者按规定的轨迹做严格的相对运动。

6．数控机床通电后的状态，一般设定为：绝对坐标方式编程，使用公制长度单位量纲，取消刀具补偿，以及主轴和切削液泵停止工作等状态作为数控机床的初始状态。

7．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环控制、闭环控制和半闭环控制等。

闭环控制系统的位置检测装置装在机床移动部件上。

8．加工中心是在数控镗铣床的基础上增加了自动换刀装置。

数控机床程序编制的方法有手工编程和自动编程。

9．使刀具与工件之间距离增大的方向规定为轴的正方向，反之为轴的反方向。

10．编程时的数值计算，主要是计算零件的基点和节点的坐标，直线段和圆弧段的交点和切点是基点，逼近直线段或圆弧小段轮廓曲线的交点和切点是节点。

二、判断题（正确的填“√”，错误的填“×”，共10分。

）1．从“A”点(X20 Y10)到“B”点(X60 Y30)，分别使用“G00”及”“G01”指令编制程序，其刀具路径相同。

（×）2．模态G代码可以放在一个程序段中，而且与顺序无关。

（×）3．数控机床坐标轴定义顺序是先Z轴，然后确定X轴，最后按右手定则确定Y轴（√）4．G40是数控编程中的刀具左补偿指令。

（×）5．加工箱体类零件平面时，应选择数控车床进行加工。

数控加工工艺与编程习题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.人生在世就是要追求个人的幸福与快乐A、正确B、错误正确答案：B2.带有刀库的数控铣床一般称为加工中心。

A、正确B、错误正确答案：A3.杠杆千分尺的螺旋读数装置的分度值是0.01mm，杠杆齿轮机构表盘的分度值为0.001mm，因而衡量杠杆千分尺测量精度的分度值应为0.001mmA、正确B、错误正确答案：A4.互换性要求零件具有一定的加工精度A、正确B、错误正确答案：A5.数控机床自动执行程序过程中不能停止。

A、正确B、错误正确答案：B6.数控系统中默认的加工平面是XY平面A、正确B、错误正确答案：A7.基准是一种理想要素。

当工件以实际表面来体现基准要素时，应符合最小条件的要求A、正确B、错误正确答案：A8.数控加工之前进行模拟仿真是为了保证程序的正确，避免加工出错。

A、正确B、错误正确答案：A9.社会的需要，环境的影响，受教育的程度，个人具备的条件是个人职业理想形成的重要条件A、正确B、错误正确答案：A10.润滑作用强的切削液的润滑作用减小了刀具与切屑和工件表面之间的摩擦阻力，从而使铣削力减小A、正确B、错误正确答案：A11.切削时，刀具、工件、切屑三者，刀具吸收的热量最多。

A、正确B、错误正确答案：B12.加工中心与普通数控机床区别在于机床的刚性好。

A、正确B、错误正确答案：B13.道德规范具有他律性，道德品质具有自律性A、正确B、错误正确答案：A14.爱岗敬业是职业道德的核心和基础，是对从业人员工作态度的一种普遍要求A、正确B、错误正确答案：A15.数控编程中既可以用绝对值编程，也可以用增量值编程。

A、正确B、错误正确答案：A16.营业员对待态度蛮横、语言不文明的顾客应进行适当的批评教育A、正确B、错误正确答案：B17.分度值为0.02mm的游标卡尺，尺身上的刻度间距比游标上的刻度间距大0.02mmA、正确B、错误正确答案：A18.零件的实际尺寸就是零件的真实尺寸A、正确B、错误正确答案：B19.内径百分表和内径千分尺一样，可以从测量器具上直接读出被测尺寸的数值A、正确B、错误正确答案：B20.“三个臭皮匠，胜过一个诸葛亮”说明加强协作，取长补短和遵守纪律的重要性A、正确B、错误正确答案：B21.当数控加工过程中出现紧急情况时可以按急停按钮A、正确B、错误正确答案：A22.市场经济时代也需要艰苦奋斗的创业精神A、正确B、错误正确答案：A23.当加工过程中发现进给速度太快时，可以降低控制面板上的修正比例。

数控加工工艺与编程一、单项选择题（本大题共50分，共 20 小题，每小题 2.5 分）1. 数控机床最适合加工（）的零件。

A. 生产批量大B. 必须用特定的工艺装备协调加工C. 形状复杂，用数学模型描述的复杂曲线或曲面轮廓，且加工精度要求高D. 装夹困难或完全靠找正来保证加工精度2. 通常数控系统除了直线插补外，还有（）。

A. 正弦插补B. 圆弧插补C. 抛物线插补D. 指数曲线插补3. 数控铣床的基本控制轴数是（）。

A. 一轴B. 二轴C. 三轴D. 四轴4. 程序段G17 G01 G41 X0 Y0 D01中的D01的含义是（）。

A. 刀具编号B. 刀具补偿偏置寄存器的编号C. 直接指示刀具补偿的数值D. 刀具前角的大小5. 数控机床的F功能常用（）单位。

A. m/minB. mm/min或 mm/rC. m/rD. m/s6. 用于指令动作方式的准备功能的指令代码是（）。

A. F代码B. G 代码C. T代码D. M代码7. 数控升降台铣床的升降台上下运动坐标轴是（）。

A. X轴B. Y轴C. Z轴D. C轴8. 数控机床的恒线速度控制是控制（）为恒速。

A. 主轴转速B. 进给速度C. 切削速度D. 同步进给速度9. 在数控铣床上加工封闭轮廓时，一般沿着（）进刀。

A. 法向B. 切向C. 轴向D. 任意方向10. 欲加工一条与X轴成45°的直线轮廓，应采用（）数控机床。

A. 点位控制B. 直线控制C. 轮廓控制D. 以上三种均可以11. 下面哪个图标是进入三维空间构图面绘图的快捷按钮？( )A.B.C.D.12. 下列G指令中（）是非模态指令。

A. G00B. G01C. G04D. G0213. 数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定。

该点称（）。

A. 工件零点B. 机床零点C. 机床参考点D. 换刀点14. （）的位置一般由机械挡块位置进行粗定位，然后由光电编码器进行精确定位。

数控加工工艺与编程选择试题库（附参考答案）一、单选题（共100题，每题1分，共100分）1、在数控编程中，用于刀具半径补偿的指令是（）。

A、G90 G91B、G80 G81C、G41 G42 G40D、G43 G44正确答案：C2、在同定循环指令格式G90 C98 G73 X—Y R Z Q F：其中R表示( )。

A、安全平面高度B、每次进刀深度C、孔深D、孔位置正确答案：A3、加工中心按照主轴在加工时空间位置分类可为立式卧式A、不可换主轴箱B、三轴C、复合.四轴D、万能正确答案：D4、数控铣床上铣削模具时，铣刀相对于零件运动的起始点称为( )。

A、对刀点B、起始点C、刀位点D、换刀点正确答案：A5、镗孔的关键技术是刀具的刚性、冷却和（）问题。

A、质量B、刀具C、振动D、排屑正确答案：D6、在偏置值设置G55栏中的数值是( )。

A、工件坐标系的原点相对机床坐标系原点偏移值B、工件坐标系相对对刀点的偏移值C、工件坐标系的原点D、刀具的长度偏差值正确答案：A7、当脉冲量为０.００１时，编程数值小数点后面的位数值不能超过（）位。

A、3B、5C、4D、2正确答案：A8、在电火花穿孔加工中由于放电间隙存在，工具电极的尺寸应( )被加工孔尺寸。

A、等于B、小于C、不等于D、大于正确答案：B9、下列指令中属于单一形状固定循环指令的是（）。

A、G73B、G92C、G71D、G70正确答案：B10、已知直径为1Omm立铣刀铣削钢件时，推荐切削速度(Vc) 15. 7米每分钟，主轴转速(N)为( )。

A、200 r/minB、400 r/minC、500 r/minD、300 r/min正确答案：C11、数控机床中，码盘是（）反馈元件。

A、温度B、压力C、流量D、位置正确答案：D12、绝对坐标编程时，移动指令终点的坐标值x、Z都是以( )为基准来计算。

A、机庆坐标系原点B、此程序段起点的坐标值C、工件坐标系原点D、机床参考点正确答案：C13、步进电动机按原理可分为下列哪一类。

数控加工工艺与编程习题标准答案————————————————————————————————作者：————————————————————————————————日期：《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。
