MTK方案刷机通用说明书

本人最近买的台版IPHONE 3G手机查看了是MTK6235平台。

下面看看山寨机的介绍。

一，如何判断自己的手机是山寨机？如何判断山寨机的芯片型号和平台？如何进行系统后台调试？这个问题似乎有些弱智，难道自己买来一个手机还不知道这手机是山寨机？呵呵，首先解释一下，本文讨论的手机主要是指基于台湾联发科公司MTK芯片平台的各种手机。

其实国内很多大品牌的手机虽然有自己的LOGO和售后，因为它们和山寨机同样内部主板是采用MTK 平台，所以我们可以把这种机器划归同一类。

正因为如此，山寨机和那些品牌机同样功能却只有其一半甚至三分之一售价，山寨机能不火爆？其实想要判断自己的手机是不是MTK平台很容易，在手机键盘上输入*#66*#六个字符，如果是MTK平台的手机，就会进入手机的“VERSION”也就是“版本信息”栏目，往下翻动子目录，停在“BB Chip”一项上，就会显示出主板的芯片型号，比如说，通过这个办法我查到夏阳同学赠送的这台山寨机芯片型号是“MT6225”。

如果你是花了高价钱购买的品牌机，也显示出是MTK平台，请别太气馁，毕竟品牌机还是有售后服务做为安慰嘛。

下面搜集来的附录介绍了芯片型号不同的各MTK平台所支持的功能，以及通过*#66*#进入手机VERSION “版本信息”栏目后，各子目录的中文意思以及可调试的功能。

------------------------------------------------------------------------------ 附录1 ：MTK芯片型号和对应支持功能MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。

MT6305、MT6305B为电源管理芯片。

MT6129为RF芯片RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。

安卓系统刷机教程（本文大部分素材来自葡萄）各机型升级安卓大同小易，这里提供一个详细的公共版本，还可以参考网站各机型区的详细教程。

刷机前准备：******************1、专用刷机线+原机数据线2、刷机工具，包含驱动PL2303刷机线驱动：光盘\刷机线&数据线驱动\PL2303串口刷机线驱动\sp flash toolMTKUSB驱动程序：光盘\刷机线&数据线驱动\USB数据线刷机驱动\刷机软件flash tool：光盘\MTK6516&6573刷机写码工具\3、安卓ROM（ROM下载地址可以到移动叔叔网站点击各个机型区的帖子分类）刷机准备工作要刷机和格式化都离不开2303刷机线，2303刷机线由移动叔叔网站设计定制。

将2303刷机线插入电脑USB口后，电脑会自动提示找到新硬件，如图：按照WinXP默认的标准步骤，驱动2303刷机线，如下图将驱动程序的位置浏览到您存放2303驱动INF的位置上去，如下图所示：WinXP系统会自动在驱动程序位置找到驱动程序，并驱动好该刷机线，如下图:驱动成功完2303刷机线后，我们需要去知道您将该刷机线插在了哪个USB口上，准确的是在几号串行口上，这个需要到系统的硬件设备信息中去了解。

右键点击我的电脑，打开属性，如下图：点击硬件标签页，下面的设备管理器，在设备管理器的端口项目上，可以读取到当前我将2303刷机线是插在了COM5上面，如下图所示，您所插的COM几要根据你当时插入的串口读取后得到。

自此，2303刷机线的驱动工作就算完成了，后续刷机会用到它，所以驱动刷机线是必不可少的准备工作。

1、【刷机前的准备】启动刷机软件flash tool，右上角的Projec选择Android，点击Scatter选择ROM文件夹里MT6516_Android_scatter TXT文档。

自动会将下面的8个文件按照下图所示的载入相应的刷机文件。

正如文章开头所提到的，无论是刷机的文件还是路径，最好都不要有中文，如下图：有个两个地方需要设置一下，一个是Option——Baudrate——230400，二个是刚才的刷机线串口端口号，我刚才的是COM5，就设置到COM5，Option——COM Port——COM5，如下图所示：2、【格式化手机的ROM】虽然有的帖子也声称不格式化ROM也可以直接刷，葡萄认为还是按照标准的步骤逐一执行，这样才是将ROM上的信息有效的清除干净后，再写入新的系统。

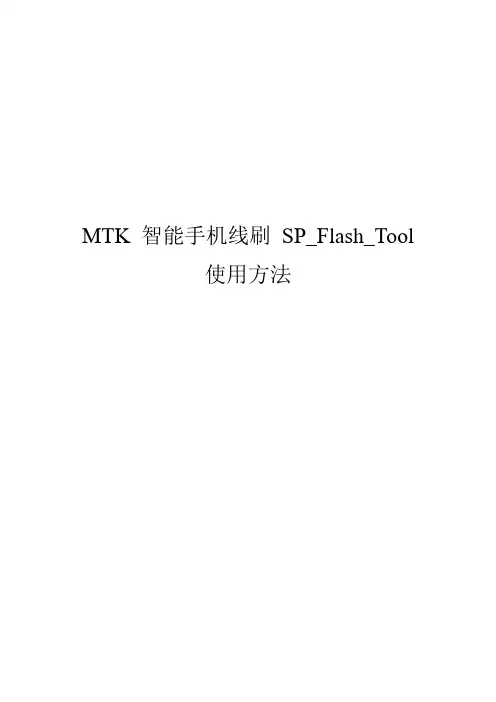

MTK 智能手机线刷SP_Flash_Tool使用方法概要说明SP_Flash_Tool是MTK提供的版本下载软件，通过它，可以下载和更新我们系统的软件版本。

下面我们以最新的SP_Flash_Tool_v3.1149.03来说明下其使用方法。

一、驱动安装MTK的SP_Flash_Tool支持通过串口和USB来下载软件，我们使用的是通过USB 的方式，因此在下载之前，还需要先安装好相应的USB驱动。

驱动和本文档在同一个目录里面发布的叫“USB VCOM Driver.zip”，用户需要先解压；先将手机的电池取出，并通过下载线与电脑连接后，系统应该就会提示找到新设备，这时候选择“文档所在路径”——>“flash_tool”——> “USB VCOM Driver”——>“2K_XP_COM”(如果你是windows 7，请选择Win7目录) ，如下所示：注意这里选择驱动所在的路径，也就是本文档所在的路径：如果安装驱动不成功，有可能是系统中缺少usbser.sys和mdmcpq.inf文件导致的。

可以将本文档所在路径附带的usbser.sys拷贝到C:\WINDOWS\system32\drivers下面，将mdmcpq.inf拷贝到C:\WINDOWS\inf即可。

二、软件配置SP_Flash_Tool的界面如图所示：首先我们需要配置其为USB MODE同时设置为high speed模式，并配置成without battery的模式。

这样配置就完成了，就可以下载软件了。

三、版本下载首先，我们要选择要下载版本中的的scatter文件MT6573_Android_scatter.txt，此文件一般在我们发布的版本里面会有包含：点击Scatter-loading的时候，进入到我们发布的版本所在的目录，如下：选择好后，如果是需要全部更新，我们就选择Firmware->Upgrade，然后将机器通过下载线与PC连接（机器不要上电池），就可以自动升级了。

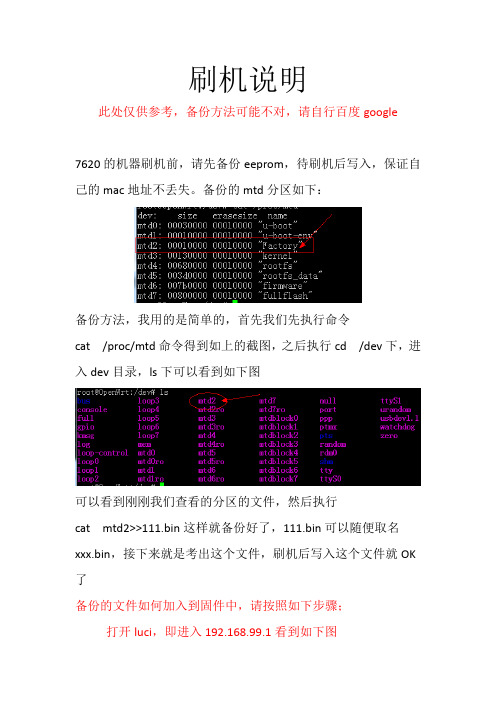

刷机说明
此处仅供参考，备份方法可能不对，请自行百度google
7620的机器刷机前，请先备份eeprom，待刷机后写入，保证自己的mac地址不丢失。

备份的mtd分区如下：
备份方法，我用的是简单的，首先我们先执行命令
cat /proc/mtd命令得到如上的截图，之后执行cd /dev下，进入dev目录，ls下可以看到如下图
可以看到刚刚我们查看的分区的文件，然后执行
cat mtd2>>111.bin这样就备份好了，111.bin可以随便取名xxx.bin，接下来就是考出这个文件，刷机后写入这个文件就OK 了
备份的文件如何加入到固件中，请按照如下步骤；
打开luci，即进入192.168.99.1看到如下图
点击上传之前你备份的文件，按步操作，提示写入成功之后，请恢复出厂设置
这里就完成所有操作了。

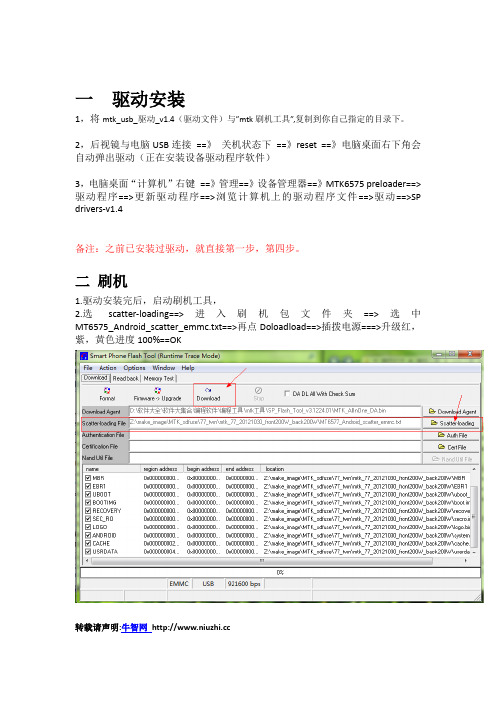

一驱动安装
1，将mtk_usb_驱动_v1.4（驱动文件）与”mtk刷机工具”,复制到你自己指定的目录下。

2，后视镜与电脑USB连接==》关机状态下==》reset ==》电脑桌面右下角会自动弹出驱动（正在安装设备驱动程序软件）
3，电脑桌面“计算机”右键==》管理==》设备管理器==》MTK6575 preloader==>驱动程序==>更新驱动程序==>浏览计算机上的驱动程序文件==>驱动==>SP drivers-v1.4
备注：之前已安装过驱动，就直接第一步，第四步。

二刷机
1.驱动安装完后，启动刷机工具，
2.选scatter-loading==>进入刷机包文件夹==>选中MT6575_Android_scatter_emmc.txt==>再点Doloadload==>插拨电源===>升级红，紫，黄色进度100%==OK
转载请声明:牛智网。

步步高MTK刷机平台教程重要提醒：1、PC升级会删除U盘数据的机型：S3+、S7、E1T、E3、S6、S6T（后续升版工具改善）；2、V1、Y1、S1、S3、V2、E1T不能清除ROOT标识。

3、S3+_2.1.7、E1_2.0.3、S7/E3/S6_2.1.0、S6T_1.10.1、S12_2.1.3、S9_1.10.6版本及以上版本可以清除ROOT标识。

4、X1、E5、S11T、S7T及以后的所有机型可以清除ROOT标识升级前请先备份用户电话本和短信息，方法：用VIVO助手备份或通过TF升级工程模进入备份（参考TF升级指导recovery界面第6项）。

一、升级工具安装将最新版本升级工具“MTK平台智能手机升级工具_BBK_2.0”下载放到电脑指定文件夹，解压后点击“”图标进行安装，直到安装完成即可。

二、升级工具设置1、点击电脑桌面“”图标，打开主程序。

如下图示：2、参数详细设置：（1）选项→DA下载全部（D）→速度（Y），选择“高速（Z）”；（2）选项→DA下载全部（D）→电池（Z），选择“不带电池（Z）”。

串口使用默认设置（USB模式）3、选择DA 文件（默认不用选，打开工具时已自动加载好，如被人为改动过，需要重新选择）：点击“Download Agent ”按钮，打开DA 文件选择对话框，选择“MTK_AllInOne_DA.bin ”后，点击对话框中的“打开”按钮即可。

操作流程如下图：4、选择“scatter ”文件：点击“scatter-loading”按钮，打开要升级的软件包，选择对应的“scatter ”文件（如MT6573_Android_scatter.txt ）后，点击对话框中的“打开”按钮即可。

操作流程如下图：12321341234213操作完成后如下图三、升级工具驱动安装1、手机装好电池关机状态下用USB线与电脑连接，这时电脑会检测到手机，提示“检测到新硬件”并弹出安装向导对话框。

MTK手机线刷教程以华为荣耀3C移动版手机（H30-T10）作为试验对象，教程将较为详尽的阐述MTK手机线刷方法。

华为荣耀3C-H30-T10-移动版CPU型号：MT6582CPU频率： 1.3GHzRAM大小：2GB工具准备如下：1.MTK线刷工具sp flash tool v5.1348.00或华为手机成砖恢复工具2.华为解包工具Huawei Update Extractor v0.9.8.03.ROM定制大师v1.0.4.124.LOGO制作工具LogoBuilder_v1.5.15.华为官方ROM升级包UPDATE.APP6.华为手机USB驱动程序注：Huawei Update Extractor v0.9.8.0工具用于制作线刷固件包，方便刷入最新版ROM固件，参照第一章。

内容排版大致如下：一、制作线刷包二、定制ROM和开机画面三、线刷官方ROM四、华为手机成砖恢复工具五、线刷第三方REC及ROM在进行线刷手机之前，务必针对Android手机特定硬件平台安装相应的USB 线刷驱动包，下图是荣耀3C驱动安装截图。

第一章制作线刷包一、使用解包工具提取镜像打开Huawei Update Extractor工具，点击“Extract”按钮，在对话框中选择需要解包的UPDATE.APP安装包，存放路径设为：C:\Users\Administrator\Desktop\H30-T10如下图所示，BOOTIMG.img、LOGO.img、RECOVERY.img和SYSTEM.img 四个文件是我们线刷所需要的镜像文件。

二、制作固件包ＭＴＫ机器固件有一个scatter.txt文件（MT6582_Android_scatter.txt），它阐述了各个镜像文件的装载地址。

分散加载（scatter loading）是ARM连接器提供的一个机制，它把一个可执行映像文件分割放置到存储空间中不同的独立段。

如图所示，将RECOVERY.img、MT6582_Android_scatter.txt和BOOTIMG.img 文件都存放到D:\H3C\H30-T10目录，这样一个最简单的线刷包就制作完毕。

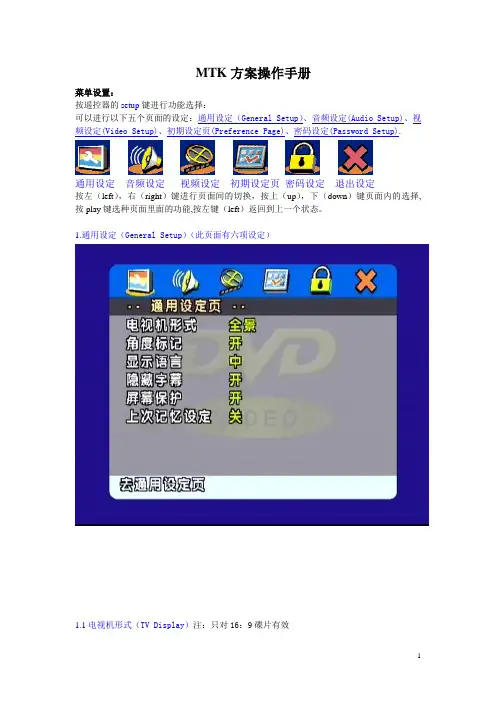

MTK方案操作手册菜单设置：按遥控器的setup键进行功能选择：可以进行以下五个页面的设定：通用设定（General Setup）、音频设定(Audio Setup)、视频设定(Video Setup)、初期设定页(Preference Page)、密码设定(Password Setup).通用设定音频设定视频设定初期设定页密码设定退出设定按左（left），右（right）键进行页面间的切换，按上（up），下（down）键页面内的选择,按play键选种页面里面的功能,按左键（left）返回到上一个状态。

1.通用设定（General Setup）（此页面有六项设定）1.1电视机形式（TV Display）注：只对16：9碟片有效1.1.1正常/全景(Normal/PS)适用于一般尺寸电视机，播放宽屏幕图像时，图像左右边缘被切除，把图像放映到整个屏幕上PS1.1.2正常/信箱Normal/LB)对于一般尺寸电视机，播放宽屏幕图像时，电视屏幕的顶部和底部出现黑色边框。

LB1.1.3宽银幕(wide)适用于宽屏幕电视机16:9 raw1.1.4 wide squeeze16:9宽屏幕电视机播放4：3屏幕图像时，两边将被拉伸，故需在水平方向进行压缩，宽屏幕两边将出现黑边。

squeeze1.2 角度标记（Angle Mark）可对角度标记进行“开、关”选择。

播放记录多角度画面碟片时，选择“开”角度标记在屏幕显示出来，“关”则不显示。

1.3显示语言(OSD LANG)可对屏幕上的显示（OSD）进行“ENGLISH、中文”等进行选择。

1.4隐藏字幕(CAPTION)对NTSC制式电视机，可对内含CLOSED CAPTION功能的碟片进行CAPTION显示或隐藏选择。

须电视和碟片支持，否则无法进行该操作。

1.5屏幕保护(screen save)可对屏幕保护设置进行“开、关”选择。

选择“开”时，机器停止播放一定时间后，屏幕出现屏幕保护画面；选择“关”，屏幕保护画面不会出现。

在使用该软件之前，必须设置升级参数，如图：点击按钮，选择
2）.点击按钮，选择记事本引导文件（Scat），如图：
7).在“频率”一项选取为26MHZ，如图所示：
在此项打勾，双击处，打开要写入的字库文件，如下图
二、解锁
1.设置软件参数如上。

2.点击“格式化”按钮，弹出格式化地址，如图：
默认为8M字库：开始地址(Hex) 0x00700000 ；格式化长度(Hex) 0x00100000；如果为16M字库：开始地址(Hex) 0x00E00000 ；格式化长度(Hex) 0x00200000
三、备份
1.设置软件参数如上。

2.选择“备份”项，双击按钮，在弹出的对话框中选择资料的存放路径，如图：
此主题相关图片如下：
此主题相关图片如下：。
