水不漏-速凝型

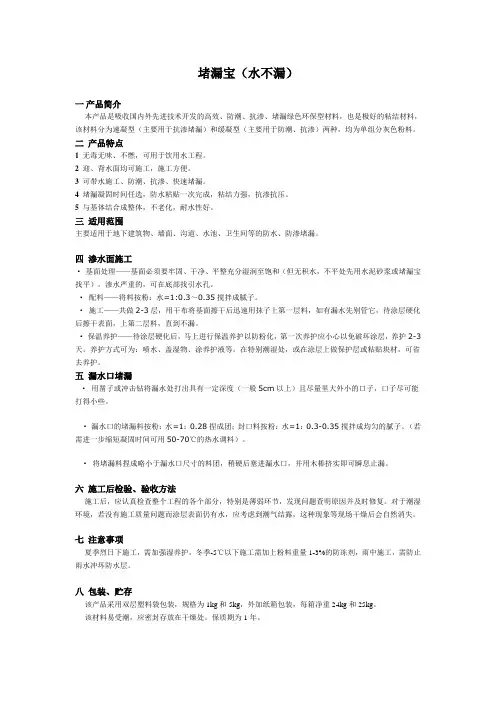

堵漏宝（水不漏）一产品简介本产品是吸收国内外先进技术开发的高效、防潮、抗渗、堵漏绿色环保型材料，也是极好的粘结材料，该材料分为速凝型（主要用于抗渗堵漏）和缓凝型（主要用于防潮、抗渗）两种，均为单组分灰色粉料。

二产品特点1无毒无味、不燃，可用于饮用水工程。

2迎、背水面均可施工，施工方便。

3可带水施工、防潮、抗渗、快速堵漏。

4堵漏凝固时间任选，防水粘贴一次完成，粘结力强，抗渗抗压。

5与基体结合成整体，不老化，耐水性好。

三适用范围主要适用于地下建筑物、墙面、沟道、水池、卫生间等的防水、防渗堵漏。

四渗水面施工·基面处理——基面必须要牢固、干净、平整充分湿润至饱和（但无积水，不平处先用水泥砂浆或堵漏宝找平）。

渗水严重的，可在底部找引水孔。

·配料——将料按粉：水=1:0.3～0.35搅拌成腻子。

·施工——共做2-3层，用干布将基面擦干后迅速用抹子上第一层料，如有漏水先别管它，待涂层硬化后擦干表面，上第二层料，直到不漏。

·保温养护——待涂层硬化后，马上进行保温养护以防粉化，第一次养护应小心以免破坏涂层，养护2-3天。

养护方式可为：喷水、盖湿物、涂养护液等。

在特别潮湿处，或在涂层上做保护层或粘贴块材，可省去养护。

五漏水口堵漏·用凿子或冲击钻将漏水处打出具有一定深度（一般5cm以上）且尽量里大外小的口子，口子尽可能打得小些。

·漏水口的堵漏料按粉：水=1：0.28捏成团；封口料按粉：水=1：0.3-0.35搅拌成均匀的腻子。

（若需进一步缩短凝固时间可用50-70℃的热水调料）。

·将堵漏料捏成略小于漏水口尺寸的料团，稍硬后塞进漏水口，并用木棒挤实即可瞬息止漏。

六施工后检验、验收方法施工后，应认真检查整个工程的各个部分，特别是薄弱环节，发现问题查明原因并及时修复。

对于潮湿环境，若没有施工质量问题而涂层表面仍有水，应考虑到潮气结露，这种现象等现场干燥后会自然消失。

堵漏王速凝型使用方法一、前言堵漏王速凝型是一种高效的防水材料，可用于各种建筑物的地下室、卫生间、厨房等防水处理。

它具有快速凝固、高强度、耐腐蚀等优点，被广泛应用于建筑行业。

本文将介绍堵漏王速凝型的使用方法，帮助您更好地使用该产品。

二、材料准备1. 堵漏王速凝型：根据实际需要购买合适的数量。

2. 水：清洁无污染的自来水或其他清洁水源。

3. 搅拌器：可手动或电动搅拌器。

4. 镘刀：用于涂抹堵漏王速凝型的工具。

5. 打孔机：如果需要在墙面或地面打孔，则需要配备打孔机等工具。

三、施工步骤1. 准备工作：（1）清理施工表面：将施工表面清理干净，去除油污、灰尘和其他杂物，确保表面干燥平整。

（2）调配堵漏王速凝型：按照产品说明书中的比例将堵漏王速凝型和水混合均匀。

一般情况下，堵漏王速凝型与水的比例为1:2。

（3）搅拌：使用搅拌器将混合物搅拌均匀，直到没有颗粒状物质出现。

2. 施工：（1）涂抹：将调配好的堵漏王速凝型涂抹在需要防水的表面上，涂抹时应均匀、厚度一致，避免出现漏涂或过厚的情况。

如果需要在墙面或地面打孔，则应先将孔口涂抹一层堵漏王速凝型，再进行打孔。

（2）二次涂抹：如果需要增加防水层数，则可以在第一层干燥后再进行第二次涂抹。

（3）养护：施工完成后，应立即对施工表面进行养护。

一般情况下，养护时间为24小时以上，在此期间不得进行任何操作或施工。

四、注意事项1. 堵漏王速凝型应存放在阴凉、干燥、通风良好的地方，避免阳光直射、高温或潮湿环境。

2. 堵漏王速凝型与水的比例应按照产品说明书中的比例进行调配，不得随意更改。

3. 堵漏王速凝型施工时应注意安全，避免接触眼睛、皮肤和口腔等部位。

如不慎接触，请立即用清水冲洗，并就医治疗。

4. 堵漏王速凝型施工时应注意环境温度和湿度，避免在高温或潮湿环境下施工。

5. 施工前应先进行试涂，在小面积上进行测试，确认无问题后再进行大面积施工。

6. 施工后应及时清理施工现场，并妥善处理废弃材料和设备。

堵漏王水不漏配方原料配比（质量份）高铁硫铝酸盐水泥（425#）76 石英粉18氯化钙 1.37氯化锂0.75滑石粉0.6硬脂酸锌0.57羟丙基甲基纤维素0.6 减水剂0.5硅灰石粉0.45钛白粉0.15六偏磷酸钠 1.01制备方法：将上述组分混合均匀，即可得到本防水剂。

原料配伍：本品中硫酸钠既是促便剂又是减水剂、固化剂；六偏磷酸钠既是分散剂同时也是消泡剂，这样充分发挥了选材配合的协同效应。

各组分的质量份配比范围为：水硬性胶凝水泥基料——高铁硫铝酸盐水泥70-80，促便剂无水氯化钙或无水硫酸纳加无水氯化钙1~2，固化剂氯化锂或碳酸锂0.5~1，减水剂FD-N-S早强减水剂或UNF-4早强减水剂（组成：硫酸钠、萘磺酸钠）0.45~0.6，增粘剂羟丙基甲基纤维素（HPMC-HE-507/508）或羟乙基甲基纤维素0.45~0.6，热稳定剂硬脂酸锌0.5~0.6，补强填充剂16~25，分散剂六偏磷酸纳1~2。

可对上述防水剂的组成和含量进行适当的调整，例如：补强填充剂可选用石英粉、滑石粉、硅灰石粉、或石英粉、滑石粉、钛白粉，或石英粉、滑石粉、立德粉，或石英粉、滑石粉、陶土，或石英粉、滑石粉、白炭黑。

产品应用：本品可用于各种砖、石、混凝土结构的新旧建筑物的防水，尤其适用于各种地下建筑物、沟道、水池、厕浴间等工程的防潮、防渗、堵漏。

此外，本品也是粘贴瓷砖、马赛克、大理石等的首选材料，它可使防水粘贴一次完成。

（1）施工条件：夏季烈日下施工，需加强湿养护；冬季-5℃以下施工，需加占粉料质量1%~3%的亚硝酸钠；雨中施工，需防止冲坏防水层。

（2）可用时间。

在粉：水=1：0.35，环境温度为20℃的条件下，缓凝型水不漏的可用时间约30分钟；速凝型水不漏的可用时间约3分钟。

高料时，加水多或环境温度低，可用时间长些；反之短些。

料过时后（即初凝后）不可加水再用。

（3）硬化时间。

在粉：水=1：0.35，环境温度为20℃的条件下，缓凝型水不漏的可用时间约90分钟；速凝型水不漏的可用时间约5分钟。

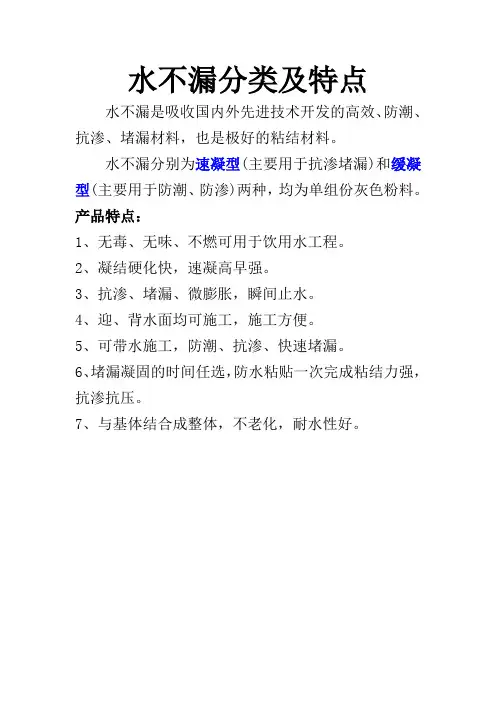

水不漏分类及特点
水不漏是吸收国内外先进技术开发的高效、防潮、抗渗、堵漏材料，也是极好的粘结材料。

水不漏分别为速凝型(主要用于抗渗堵漏)和缓凝型(主要用于防潮、防渗)两种，均为单组份灰色粉料。

产品特点：
1、无毒、无味、不燃可用于饮用水工程。

2、凝结硬化快，速凝高早强。

3、抗渗、堵漏、微膨胀，瞬间止水。

4、迎、背水面均可施工，施工方便。

5、可带水施工，防潮、抗渗、快速堵漏。

6、堵漏凝固的时间任选，防水粘贴一次完成粘结力强，抗渗抗压。

7、与基体结合成整体，不老化，耐水性好。
