哈里伯顿 THT 永久－系列 液压坐封封隔器体系设备概述哈里伯顿THT 永久系列封隔器是围绕经过证实的整体密封和卡瓦锚定而设计的，这是对哈里伯顿电缆坐封永久系列封隔器的发展。

哈里伯顿液压坐封永久系列封隔器是为下列四种主要应用而设计的。

1.单趟管柱完井。

2.大尺寸油管完井。

3. 极精密的弹性密封目的。

4. 优质的丝扣连接方式。

封隔器设计有完整的整体心轴和独特的三道内部密封组合。

为了连接磨铣延伸管和甲方的油管在下接头和芯轴顶部设置有特殊螺纹。

芯轴和下接头之间为线状螺纹连接。

采用优质的金属－金属密封方式，排除了普通螺纹靠O圈线形密封的缺点，只在活塞部位设计了O圈密封。

封隔器的活塞设计有两道O圈槽。

O圈带有PEEK支撑密封以适应特殊的井下环境，氟橡胶O圈的高弹性适应于低温地面试验或井内注入冷的液体。

封隔器的工作温度范围100øF to 325øF 。

坐封力作用在活塞上使活塞运动，从而使哈里伯顿永久－系列液压坐封封隔器完全坐封。

当压力作用到活塞上时，坐封销钉剪断。

启动坐封压力可以靠增加或减少装在活塞上的剪切销钉数量来调整。

随着销钉剪断，活塞开始向上运动。

压力增加，活塞推动下卡瓦和楔型块整体上移。

当达到最小坐封压力时，上卡瓦锚定，胶筒充分膨胀，下卡瓦锁定位移，系统完全达到工作压差。

液压坐封永久系列的封隔器上下各有一个C型卡瓦。

这种卡瓦契合方式的可靠性已经过电缆坐封永久系列封隔器证实。

这种卡瓦是低碳钢制造，易于磨铣，外表渗碳处理的牙能够确保咬住高强度套管。

Three PieceElement PackageC-Slips这个渗碳程序是一个外表淬水的处理过程，在淬水处理过程中要求卡瓦块轮齿是由低碳钢材料制成。

这是非常重要的，当这个压力反向作用于金属卡瓦块铸件表面上时，就会引起碳颗粒粉碎，如此的渗碳以至于确保碳粉均匀地分布在坚硬的卡瓦牙表层，与此同时要求的淬水过程也在进行，这个程序是非常难控制的。

上提后再下放即可座封
K344型封隔器
工作原理：水力扩张座封。 用途：主要应用于酸化、验漏、注水等工艺，目前主 要有5 1/2in、7in两种规格。
与配水器配合实用，要求配 水器开启压力要大于封隔 器的座封压力。
水力扩张式封隔器
水力扩张式封隔器，是靠胶筒 向外扩张来封隔油套管环形空间。 因此，胶筒的内部压力必须大于外 部压力，也就是油管压力必须大于 套管压力。所以，水力扩张式封隔 器必须和节流器配套使用。
K 3 4 4 -- 114 -- 90/25
解封方 式名称
解封方 式代号
提放管柱 1
转管柱 2
钻铣 3
液压 下工具
4
5
封隔器型号编制
分类代号 支撑方式 坐封方式 解封方式 钢体最大外径 工作温度/压力
Y 4 5 3 -- 108 -- 150/50
Y缩密封；4双向卡瓦固定；5下工具座封；3钻铣解封；最大刚 体外径108mm，适应工作温度150；工作压差50MPa.
用途：用于分层试油、采油、找水、堵水和酸 化。不仅能单独使用，也可和卡瓦封隔器配套 使用。
工作原理
坐封：从中心管加液压，在液压的作用下反洗 活塞下行坐在洗井密封套上，密封洗井通道。 坐封活塞上行压缩胶筒，密封油套环空，并被 锁爪与锁套锁紧，达到始终密封的状态。
洗井：从套管注入，反洗活塞在套压作用下， 向上移动，打开洗井通道，洗井液沿洗井通道 下行直到井底，再从油管返出井口。
封隔器型号编制
分类代号 支撑方式 坐封方式 解封方式 钢体最大外径
例：Y341-114-120/25
工作温度/压力
分类名称 自封式 压缩式 锲入式 扩张式
分类代号
Z
Y

盘管座封
EZSV 挤水泥派克机械座封工具
EZSV挤水泥派克机械座封工具实物照片
EZSV 挤水泥派克机械座封工具
EZSV挤水泥派克 机械座封工具 结构 及工作原理
EZSV 挤水泥派克机械座封工具
机械座封工具的应用
送入及座封EASV
现场检查 连接及检查 座封操作 试压验封 挤水泥作业 EZSV挤水泥派克机械座封工具的保养
RTTS封隔器的实物照片
RTTS封隔器的结构及工作原理
RTTS封隔器的操作
现场检查
连接及入井前的检查 座封操作及验封 解封操作及拆除
RTTS封隔器的保养
风暴阀（SSC Valve）
( Sub Surface Control valve)
风暴阀的应用 风暴阀的结构及工作原理 风暴阀的操作 风暴阀的保养
EZSV 挤水泥Stinger简介
EZSV 挤水泥Stinger
EZSV挤水泥派克转换为桥塞
EZSV 挤 水 泥 派 克
EZSV 桥 塞
EZSV挤水泥派克转换为桥塞
Bridge plug
1
2
3
EZSV桥塞座封方式
EZSV桥塞的座封方式 机械座封 Βιβλιοθήκη 液压座封 电缆座封 盘管座封
安全接头的应用
中途测试 酸化压裂 挤水泥作业 与RTTS、循环阀配合使用
安全接头的结构及工作原理
安全接头的操作
现场检查
连接及入井前的检查 座封操作及验封 解封操作及拆除
安全接头的保养
循环阀
循环阀的应用 循环阀的结构及工作原理 循环阀的操作 循环阀的保养
风暴阀的应用
临时弃井等的井眼封隔 （与RTTS配合使用）

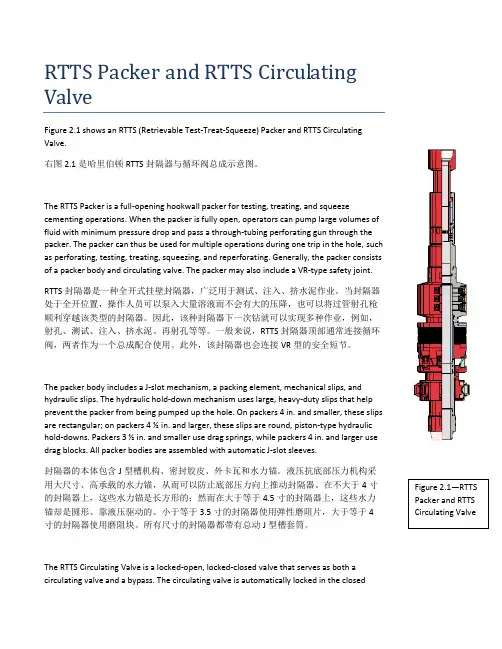

RTTS Packer and RTTS Circulating ValveFigure 2.1 shows an RTTS (Retrievable Test-Treat-Squeeze) Packer and RTTS Circulating Valve.The RTTS Packer is a full-opening hookwall packer for testing, treating, and squeeze cementing operations. When the packer is fully open, operators can pump large volumes of fluid with minimum pressure drop and pass a through-tubing perforating gun through the packer. The packer can thus be used for multiple operations during one trip in the hole, such as perforating, testing, treating, squeezing, and reperforating. Generally, the packer consists of a packer body and circulating valve. The packer may also include a VR-type safety joint. RTTS封隔器是一种全开式挂壁封隔器，广泛用于测试、注入、挤水泥作业。

当封隔器处于全开位置，操作人员可以泵入大量溶液而不会有大的压降，也可以将过管射孔枪顺利穿越该类型的封隔器。

因此，该种封隔器下一次钻就可以实现多种作业，例如，射孔、测试、注入、挤水泥、再射孔等等。

一般来说，RTTS封隔器顶部通常连接循环阀，两者作为一个总成配合使用。

塔中常规完井管柱工艺规程当井筒情况、地质情况同时具备以下条件时，优先考虑此种完井方式：1、直井、大斜度井或水平井均可；2、无漏失、或漏失量很小；3、采油四通已安装；4、要下长期完井管柱；5、管柱回插部分可以回收，便于后期修井作业。

在同时满足以上前4个条件的情况下进行完井试油及酸压施工都优先考虑此种管柱组合。

一、管柱操作规程1、管柱配置：采用7〞MHR液压永久式封隔器单趟完井管柱2、工具系统功能2．1井下安全阀–作为紧急情况下的安全保障，可实现井口失控状态下的井下关井，作为井控安全的最后保障工具。

2.2棘齿锁定密封、完井封隔器系统–满足一趟管柱锁定、密封，油套隔离，如需修井则可以从棘齿锁定密封处脱手起出上部管柱。

3、井下工具工作原理及技术参数3.1采用NE™ 型油管携带可回收式井下安全阀哈里伯顿公司井下安全阀为全金属密封,自平衡安全阀。

金属材质INC718，具有超高抗腐蚀性，保证了在H2S 、CO2腐蚀环境下正常工作。

安全阀设计简单可靠，现场操作方便。

并提供配套的安全阀附件。

这种井下安全阀地面液压控制开关，压力通过控制管线传递，实现远端控制。

NE油管回收井下安全阀技术参数●阀的类型：非弹性密封●尺寸：3-1/2”●锁定类型：X●最大外径：5.3”（134.62mm）●最小内径：2.813”（71.45mm）●材质：NICKEL ALLOY 718●服务环境：H2S/CO2●螺纹连接：3 1/2-9.20 FOX-K BOX-PIN●压力等级：10000 PSI（68.94MPa）●温度等级：20 TO 300 Deg. F （-7 TO 149 DEG C）●最大开启压力：1900 pounds/sq. inch （13100 KPA）●最小关闭压力：600 pounds/sq. inch （4137 KPA）3.2采用哈里伯顿MHR液压永久封隔器封隔器应用于大斜度生产和注水井，单趟完井，特别适合于海上和施工环境较差的完井。

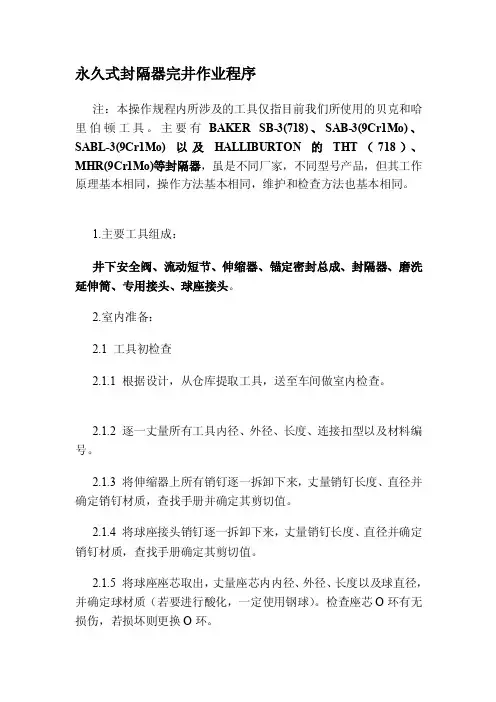

永久式封隔器完井作业程序注：本操作规程内所涉及的工具仅指目前我们所使用的贝克和哈里伯顿工具。

主要有BAKER SB-3(718)、SAB-3(9Cr1Mo)、SABL-3(9Cr1Mo) 以及HALLIBURTON的THT（718）、MHR(9Cr1Mo)等封隔器，虽是不同厂家，不同型号产品，但其工作原理基本相同，操作方法基本相同，维护和检查方法也基本相同。

1.主要工具组成：井下安全阀、流动短节、伸缩器、锚定密封总成、封隔器、磨洗延伸筒、专用接头、球座接头。

2.室内准备：2.1 工具初检查2.1.1 根据设计，从仓库提取工具，送至车间做室内检查。

2.1.2 逐一丈量所有工具内径、外径、长度、连接扣型以及材料编号。

2.1.3 将伸缩器上所有销钉逐一拆卸下来，丈量销钉长度、直径并确定销钉材质，查找手册并确定其剪切值。

2.1.4 将球座接头销钉逐一拆卸下来，丈量销钉长度、直径并确定销钉材质，查找手册确定其剪切值。

2.1.5 将球座座芯取出，丈量座芯内内径、外径、长度以及球直径，并确定球材质（若要进行酸化，一定使用钢球）。

检查座芯O环有无损伤，若损坏则更换O环。

2.1.6 检查封隔器胶筒有无损伤，并确定封隔器启动销钉、卡瓦销钉等都齐全。

2.1.7 检查井下安全阀毛细管SWAGELOC接头等是否齐全。

2.2 连接2.2.1 从上到下将锚定式密封总成+封隔器+磨洗延伸筒+变扣短节连接成串。

注：a.锚定式密封总成与封隔器为反扣连接，连接时应左旋上扣。

b.目前，贝克和哈里伯顿的718材质的封隔器都没有配合的锚定密封总成及磨洗延伸筒。

2.2.2 从上至下依次连接上流动短节+井下安全阀+下流动短节。

注：上流动短节与下流动短节均为相同产品，只是连接位置不同而取不同的名字。

2.3 试压2.3.1 将伸缩器置于拉压机上，中部用支撑架支撑，根据产品手册规定的试压值进行试压。

注：施压时，伸缩器会自动伸长，此时应随时调整支撑架位置，防止工具过度弯曲。

用途：用于注水、酸化、压裂、找串、封串、井 口试压等。 结构如图所示。
Y453-108可钻桥塞
Y453-143可钻桥塞
Y455-114型可取式封隔器
Y341-114型封隔器（顶封）
Y341-112型封隔器（水井）
水力锚
支撑卡瓦
定压滑套
套管
1、国内外封隔器技术现状
国外封隔器现状：
用于分层采油的永久式和可取式封隔器已形成系列化产品。 贝克公司和哈里伯顿公司的产品基本代表了国外的水平。其 显著特点是耐温高、承压能力强、工作寿命长。 可取式封隔器： 耐温150℃，耐压50MPa，工作寿命：3年以上 永久式封隔器： 耐温220℃，耐压70MPa，工作寿命：10年以上
说明
压缩式、无卡瓦支撑、液压座封、上提解封 扩张式、无卡瓦支撑、液压座封、液压解封 压缩式、双向卡瓦支撑、液压座封、上提解封 压缩式、无卡瓦支撑、 压缩式、尾管、下放座封、上提解封 无卡瓦支撑、液压座封、上提解封 双向卡瓦支撑、液压座封、上提解封
功能
水井分注 水井分注 热采注汽 热采注汽 油井分采 油井分采 油井分采 油井分采
解封：上提管柱，上接头、调节环和轨迹中心管一
起上行。滑环销钉运动到下死点，锥体退出卡瓦，卡瓦 收回解卡；胶筒收回解封。
技术要求
1、下管柱时，管柱上提高度必须小于防坐
距（Y211），一般不得超过0.4米，否则会使 封隔器中途坐封。如遇封隔器中途坐封时，可 上提管柱1米左右，解封后继续下管柱。 2、在井下条件允许时，封隔器下部应按
30-40米尾管。
3、坐封封隔器的坐封高度，决定于下入深 度、坐封载荷和胶筒密封压缩距等因素。
水力扩张式封隔器
水力扩张式封隔器，是靠胶筒向外扩张 来封隔油套管环形空间。因此，胶筒的内部 压力必须大于外部压力，也就是油管压力必

EZSV和EZSV裸眼挤水泥封隔器及座封工具使用指南零件号：802.00005EZSV及EZSV裸眼挤水泥封隔器（下称EZSV派克和裸眼派克）是为控制其上下双向的流体运动而设计的，这种运动是通过一个压力平衡式的滑阀（sliding value）控制的。

在挤水泥前后，通过上下活动油管，可以方便的开关滑阀。

当滑阀处于关闭位置时（上方），座封的派克就隔绝了它上、下流体的流动；当滑阀处于打开位置时（下方），则可以把流体挤入下部井眼或释放其下圈闭的压力，同时，流体通过的不会改变滑阀的位置。

当滑阀开启时，通过派克上的侧孔，会形成一个自由的流体通道。

由于只有很小一部分外表面接触水泥浆，故滑阀不会被固死在那儿个地方。

滑阀可以通过下放管串重量而打开，通过上提管串而关闭。

管串的上下活动能够准确无误地开、关滑阀。

当位于关闭位置时，滑阀上部一个可开合的指形环（collapsible fingers）是自由张开在派克心轴内壁上的一个凹槽切口内的。

在下放管串时，司丁克（stinger）的下缘触在滑阀和指形环连接处的内倒角上，把滑阀下推到打开位置，同时，指形环也由切口锲入心轴内并且抱住司丁克下端的加厚啮合头（profile）。

上提管串则（以相反的过程）把滑阀拉出关闭。

此时，指形环又展开到切口且松开司丁克，这样就能提出司丁克而滑阀则仍锁死在关闭位置了。

EZSV派克能用油管、钻杆和电缆座封工具座封，而EZSV裸眼派克则只能用油管和钻杆。

使用电缆座封的EZSV派克时，请向哈里伯顿工具工程师咨询适当的工具接头以匹配不同的座封工具。

EZSV裸眼派克绝不能用电缆或钢丝座封工具来座封，因为这些工具没有座封派克所需要的足够长的作用距离。

座封工具EZSV座封工具主要是为操作EZSV派克而设计的，但它也能通过更换座封工具的下心轴（即通常所谓的stinger）以改装成EZSV裸眼派克的座封工具。

EZSV裸眼派克的滑阀在心轴内腔中比EZSV派克的深，因此，EZSV座封工具需要一个较长的插入头来操作裸眼派克。

2 完井方案简述
针对普光气田酸性气井，推荐 MHR 密封插管式液压永久封隔器完井方式。 此方案所提供的完井工具满足普光气田的使用环境－高酸性气井完井要求。 金属材质选用高强度镍铬合金 Inconel 718，具有高抗腐蚀性，保证了在普光气 田高硫化氢和二氧化碳的井况下能够长期工作。且满足压裂酸化等施工作业要求。 所有的完井工具承受压差等级为 70MPa。完井工具管柱结构设计从上向下为安全 阀流动短节、井下安全阀、锚定密封总成、液压坐封封隔器、磨铣延伸筒、转换 接头、坐落接头、剪切球座，外加配套的附件。 完井方案设计简单可靠，上部设计井下安全阀，保证油气井在紧急状况下安 全可靠关闭，及时切断关闭油气井。哈里伯顿的井下安全阀为业界公认的非常可 靠的安全阀供应商。此次提供的安全阀具有内径大，外径小，可以保证顺利下入 7”的套管中。此安全阀为自平衡式，在不打平衡压力时也可以安全开启安全阀， 保证作业的方便。安全阀为全金属密封（气密封）。安全阀设计简单可靠，现场操 作方便。 管柱下部设计使用的哈里伯顿MHR液压坐封永久式封隔器，此封隔器为业界 公认的非常可靠的封隔器，具有液压坐封，一次管柱下入即可完成管柱安装，使 得作业非常简单、安全。封隔器有双向卡瓦，3 排胶筒设计，液压坐封机构在封
管；备用坐封封隔器；油管试压；且堵塞器下部可悬挂压力计对地层进 行监测。 注：此套完井管柱已在四川罗家寨气田现场应用，通过测试，已取得成功。
4
3.2 完井工具清单（MHR 封隔器）
井下工具名称 安全阀控制管线 控制管线保护器 流动短节 安全阀 锚定密封
封隔器 磨铣延伸筒
变扣接头
坐落短节 球座接头
型号 1/4″ 3 1/2 3 1/2″ NE TRSV
½-12.6 VAM-TOP Box Halliburton Millout Extension 磨洗延伸 筒

该技术可根据油气藏情况制定完井方案 根据油气藏情况，可以采用Swellpacker®封隔系统或 Wizard® III 封隔器对裸眼实现封隔。
Delta Stim 增产滑套可通过投球或连续油管/普通油管 下入机械/液压开关工具进行开关。
投球操作程序：通过投入一系列尺寸球实现无干扰完井 措施。对于 4-1/2 英寸的套管或 5-1/2 英寸的套管， 可以一次性安装多达10个增产滑套。
Delta Stim®完井技术服务
用于水平井完井的新选择，实现最小化或无干扰的精确定位压裂
服务工具
HAL21998
® ® Delta Stim 完井技术采用Delta Stim增产滑套和Swellpacker 封隔系统。完井设定为投球打开方式。
Delta Stim® 完井技术为操作人员提供一个多层水平井 完井的新选择，可以达到最小化或无干扰的精确定位压 裂。该服务集合两大可靠工具于一身，即Delta Stim® 增产滑套和Swellpacker®封隔系统，使得操作人员可在 单井眼多产层选择性地开采，并可在日后封隔一个或多 个产层。Delta Stim完井装置可随VersaFlex®尾管悬挂器 系统一起下入，安装简单可靠。
3. 随着工作管柱下入到位，需要在膨胀式封隔器 (Swellpacker)系统周围的环空中加入液烃（如柴 油）,从而引起膨胀。
4. 用带有坐落头的泡沫塞顶替液态碳氢化合 物。当泡沫塞到达并密封浮箍时， 完井管串中即形成压力密封。
5. 试压完井管串或尾管及浮箍
6. 此时，如果要下入尾管，则尾管悬挂器必 须座封。
2. 下入管串及工具到位，使滑套位于措施层
3. 工具下到位后，将液态碳氢化合物
（如柴油）替入环空，使膨胀式封隔器浸在其 中，促使胶筒膨胀。

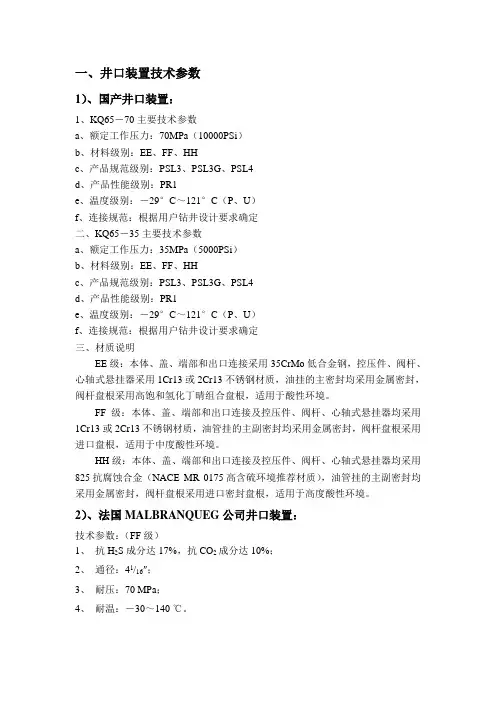

一、井口装置技术参数1）、国产井口装置：1、KQ65－70主要技术参数a、额定工作压力：70MPa（10000PSi）b、材料级别：EE、FF、HHc、产品规范级别：PSL3、PSL3G、PSL4d、产品性能级别：PR1e、温度级别：－29°C～121°C（P、U）f、连接规范：根据用户钻井设计要求确定二、KQ65－35主要技术参数a、额定工作压力：35MPa（5000PSi）b、材料级别：EE、FF、HHc、产品规范级别：PSL3、PSL3G、PSL4d、产品性能级别：PR1e、温度级别：－29°C～121°C（P、U）f、连接规范：根据用户钻井设计要求确定三、材质说明EE级：本体、盖、端部和出口连接采用35CrMo低合金钢，控压件、阀杆、心轴式悬挂器采用1Cr13或2Cr13不锈钢材质，油挂的主密封均采用金属密封，阀杆盘根采用高饱和氢化丁晴组合盘根，适用于酸性环境。
