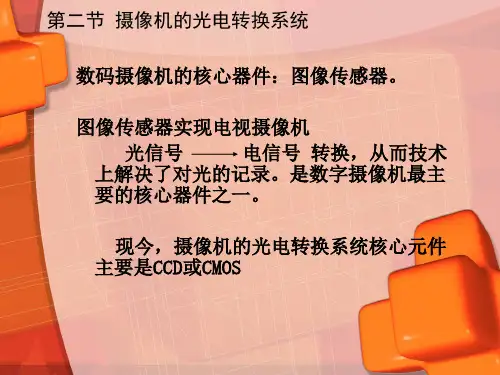

图像光电转换的基本过程

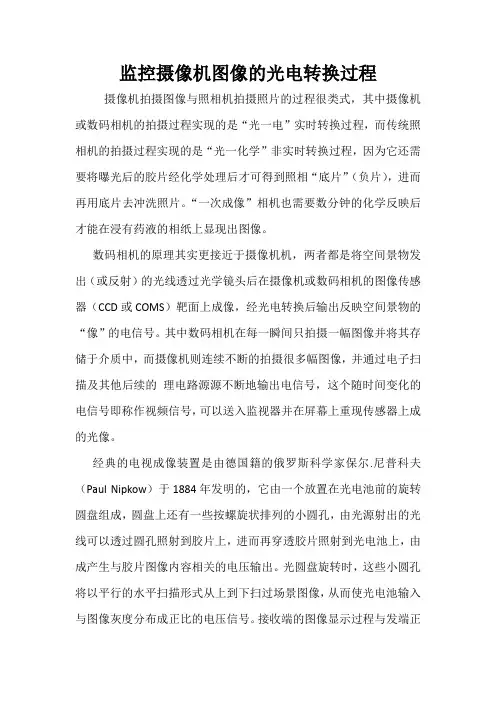

监控摄像机图像的光电转换过程摄像机拍摄图像与照相机拍摄照片的过程很类式，其中摄像机或数码相机的拍摄过程实现的是“光一电”实时转换过程，而传统照相机的拍摄过程实现的是“光一化学”非实时转换过程，因为它还需要将曝光后的胶片经化学处理后才可得到照相“底片”（负片），进而再用底片去冲洗照片。

“一次成像”相机也需要数分钟的化学反映后才能在浸有药液的相纸上显现出图像。

数码相机的原理其实更接近于摄像机机，两者都是将空间景物发出（或反射）的光线透过光学镜头后在摄像机或数码相机的图像传感器（CCD或COMS）靶面上成像，经光电转换后输出反映空间景物的“像”的电信号。

其中数码相机在每一瞬间只拍摄一幅图像并将其存储于介质中，而摄像机则连续不断的拍摄很多幅图像，并通过电子扫描及其他后续的理电路源源不断地输出电信号，这个随时间变化的电信号即称作视频信号，可以送入监视器并在屏幕上重现传感器上成的光像。

经典的电视成像装置是由德国籍的俄罗斯科学家保尔.尼普科夫（Paul Nipkow）于1884年发明的，它由一个放置在光电池前的旋转圆盘组成，圆盘上还有一些按螺旋状排列的小圆孔，由光源射出的光线可以透过圆孔照射到胶片上，进而再穿透胶片照射到光电池上，由成产生与胶片图像内容相关的电压输出。

光圆盘旋转时，这些小圆孔将以平行的水平扫描形式从上到下扫过场景图像，从而使光电池输入与图像灰度分布成正比的电压信号。

接收端的图像显示过程与发端正
好相反，受发端信号控制的光源经接收端圆盘上的小孔投射到屏幕上，且为了保证正确地重现发端图像，发、收两端的圆盘将在同步电动机的带动下同步转动。

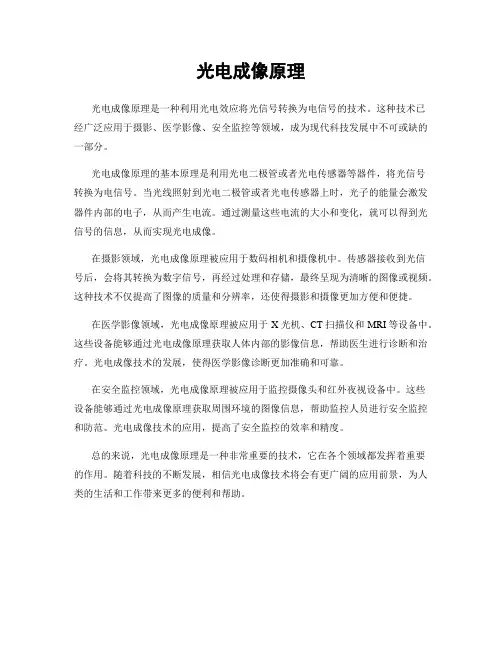

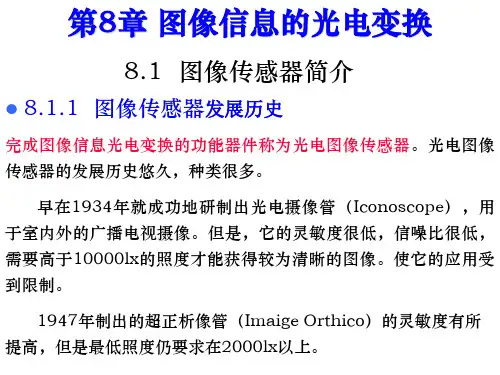

光电成像原理
光电成像原理是一种利用光电效应将光信号转换为电信号的技术。

这种技术已
经广泛应用于摄影、医学影像、安全监控等领域，成为现代科技发展中不可或缺的一部分。

光电成像原理的基本原理是利用光电二极管或者光电传感器等器件，将光信号
转换为电信号。

当光线照射到光电二极管或者光电传感器上时，光子的能量会激发器件内部的电子，从而产生电流。

通过测量这些电流的大小和变化，就可以得到光信号的信息，从而实现光电成像。

在摄影领域，光电成像原理被应用于数码相机和摄像机中。

传感器接收到光信
号后，会将其转换为数字信号，再经过处理和存储，最终呈现为清晰的图像或视频。

这种技术不仅提高了图像的质量和分辨率，还使得摄影和摄像更加方便和便捷。

在医学影像领域，光电成像原理被应用于X光机、CT扫描仪和MRI等设备中。

这些设备能够通过光电成像原理获取人体内部的影像信息，帮助医生进行诊断和治疗。

光电成像技术的发展，使得医学影像诊断更加准确和可靠。

在安全监控领域，光电成像原理被应用于监控摄像头和红外夜视设备中。

这些
设备能够通过光电成像原理获取周围环境的图像信息，帮助监控人员进行安全监控和防范。

光电成像技术的应用，提高了安全监控的效率和精度。

总的来说，光电成像原理是一种非常重要的技术，它在各个领域都发挥着重要
的作用。

随着科技的不断发展，相信光电成像技术将会有更广阔的应用前景，为人类的生活和工作带来更多的便利和帮助。

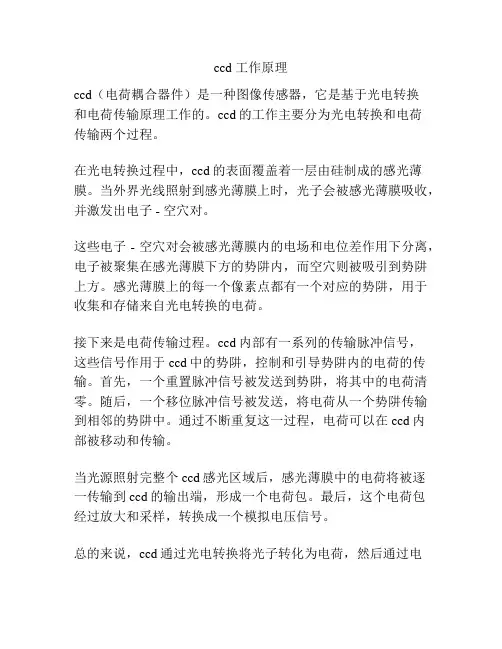

ccd 工作原理
ccd（电荷耦合器件）是一种图像传感器，它是基于光电转换
和电荷传输原理工作的。

ccd的工作主要分为光电转换和电荷
传输两个过程。

在光电转换过程中，ccd的表面覆盖着一层由硅制成的感光薄膜。

当外界光线照射到感光薄膜上时，光子会被感光薄膜吸收，并激发出电子 - 空穴对。

这些电子 - 空穴对会被感光薄膜内的电场和电位差作用下分离，电子被聚集在感光薄膜下方的势阱内，而空穴则被吸引到势阱上方。

感光薄膜上的每一个像素点都有一个对应的势阱，用于收集和存储来自光电转换的电荷。

接下来是电荷传输过程。

ccd内部有一系列的传输脉冲信号，
这些信号作用于ccd中的势阱，控制和引导势阱内的电荷的传输。

首先，一个重置脉冲信号被发送到势阱，将其中的电荷清零。

随后，一个移位脉冲信号被发送，将电荷从一个势阱传输到相邻的势阱中。

通过不断重复这一过程，电荷可以在ccd内
部被移动和传输。

当光源照射完整个ccd感光区域后，感光薄膜中的电荷将被逐
一传输到ccd的输出端，形成一个电荷包。

最后，这个电荷包
经过放大和采样，转换成一个模拟电压信号。

总的来说，ccd通过光电转换将光子转化为电荷，然后通过电
荷传输的方式将电荷逐一传输到ccd的输出端，从而实现图像的捕获和转换。

光电信号转换原理及应用光电信号转换是指将光信号转化为电信号或将电信号转化为光信号的过程。

光电信号转换原理一般是通过光电器件将光信号转换为电信号，或者通过电光器件将电信号转换为光信号。

光电器件主要有光电二极管、光电三极管、光敏电阻、光电二极管阵列等；电光器件主要有电光二极管、电光三极管、光电晶体管、电控光开关等。

光电二极管是最简单的光电器件，其原理是依靠光电效应，当光照射到PN结上时，产生由光照引起的电流。

光电三极管是一种具有放大作用的光电器件，它由光电二极管与晶体管组成。

光敏电阻是一种具有光敏特性的电阻，即光照强度的改变会引起其电阻值的变化。

光电二极管阵列是将多个光电二极管组合在一起形成的一种器件。

电光二极管是将电信号转换为光信号的重要器件之一。

其原理是利用光电效应，在电场的作用下，电子从电极中跃迁到导带，形成载流子，产生光辐射。

电光三极管是将电信号转换为光信号的另一种常见器件，它通过在三极管的基极-发射极之间加高频信号，使载流子发射电流中包含了高频分量，从而产生光辐射。

光电晶体管是一种能实现从微弱电信号到光信号的转换的器件，它具有放大作用。

光电信号转换在许多领域中有广泛应用。

在通信领域，光电信号转换是实现光纤通信的关键技术之一。

光纤通信是利用光信号的传输进行远距离的高速数据传输，光电信号转换器是将发送端的电信号转换为光信号进行传输，接收端再将光信号转换为电信号。

在这个过程中，光电信号转换器起到了不可或缺的作用。

在图像传感领域，光电信号转换器被广泛应用于数码相机、监控摄像头等设备中。

数码相机中，光信号通过光电信号转换器转换为电信号，再通过模数转换器转换为数字信号，最终生成图像。

类似地，监控摄像头中的光电信号转换器将光信号转换为电信号，然后通过视频处理器进行处理，最终生成视频图像。

此外，光电信号转换在医疗领域也有着广泛的应用。

例如，光电信号转换器常用于心电图机、血氧仪等医疗设备中。

心电图机通过测量心脏的电信号来分析心脏的功能状态，其中光电信号转换器将心脏的电信号转换为可视化的心电图信号。

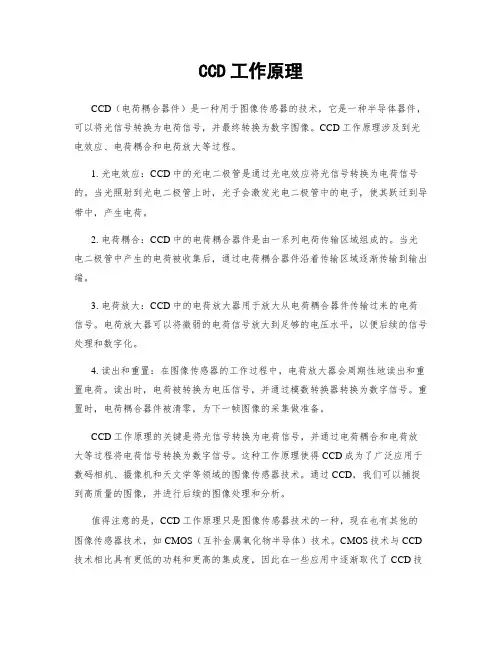

CCD工作原理CCD（电荷耦合器件）是一种用于图像传感器的技术，它是一种半导体器件，可以将光信号转换为电荷信号，并最终转换为数字图像。

CCD工作原理涉及到光电效应、电荷耦合和电荷放大等过程。

1. 光电效应：CCD中的光电二极管是通过光电效应将光信号转换为电荷信号的。

当光照射到光电二极管上时，光子会激发光电二极管中的电子，使其跃迁到导带中，产生电荷。

2. 电荷耦合：CCD中的电荷耦合器件是由一系列电荷传输区域组成的。

当光电二极管中产生的电荷被收集后，通过电荷耦合器件沿着传输区域逐渐传输到输出端。

3. 电荷放大：CCD中的电荷放大器用于放大从电荷耦合器件传输过来的电荷信号。

电荷放大器可以将微弱的电荷信号放大到足够的电压水平，以便后续的信号处理和数字化。

4. 读出和重置：在图像传感器的工作过程中，电荷放大器会周期性地读出和重置电荷。

读出时，电荷被转换为电压信号，并通过模数转换器转换为数字信号。

重置时，电荷耦合器件被清零，为下一帧图像的采集做准备。

CCD工作原理的关键是将光信号转换为电荷信号，并通过电荷耦合和电荷放大等过程将电荷信号转换为数字信号。

这种工作原理使得CCD成为了广泛应用于数码相机、摄像机和天文学等领域的图像传感器技术。

通过CCD，我们可以捕捉到高质量的图像，并进行后续的图像处理和分析。

值得注意的是，CCD工作原理只是图像传感器技术的一种，现在也有其他的图像传感器技术，如CMOS（互补金属氧化物半导体）技术。

CMOS技术与CCD 技术相比具有更低的功耗和更高的集成度，因此在一些应用中逐渐取代了CCD技术。

但CCD仍然在一些特定领域中具有优势，例如在低光条件下的图像捕捉和高动态范围的图像采集等方面。

总之，CCD工作原理是通过光电效应、电荷耦合和电荷放大等过程将光信号转换为数字图像的技术。

了解CCD工作原理可以帮助我们更好地理解和应用图像传感器技术。

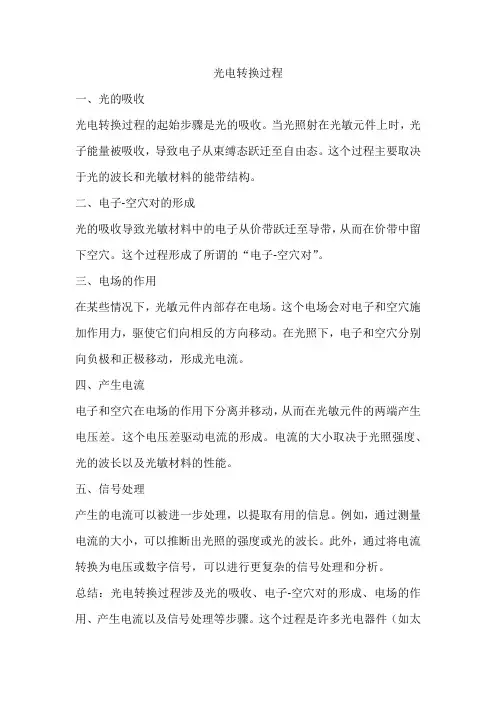

光电转换过程
一、光的吸收
光电转换过程的起始步骤是光的吸收。

当光照射在光敏元件上时，光子能量被吸收，导致电子从束缚态跃迁至自由态。

这个过程主要取决于光的波长和光敏材料的能带结构。

二、电子-空穴对的形成
光的吸收导致光敏材料中的电子从价带跃迁至导带，从而在价带中留下空穴。

这个过程形成了所谓的“电子-空穴对”。

三、电场的作用
在某些情况下，光敏元件内部存在电场。

这个电场会对电子和空穴施加作用力，驱使它们向相反的方向移动。

在光照下，电子和空穴分别向负极和正极移动，形成光电流。

四、产生电流
电子和空穴在电场的作用下分离并移动，从而在光敏元件的两端产生电压差。

这个电压差驱动电流的形成。

电流的大小取决于光照强度、光的波长以及光敏材料的性能。

五、信号处理
产生的电流可以被进一步处理，以提取有用的信息。

例如，通过测量电流的大小，可以推断出光照的强度或光的波长。

此外，通过将电流转换为电压或数字信号，可以进行更复杂的信号处理和分析。

总结：光电转换过程涉及光的吸收、电子-空穴对的形成、电场的作用、产生电流以及信号处理等步骤。

这个过程是许多光电器件（如太
阳能电池、光电传感器等）的基础工作原理。

深入理解光电转换过程有助于更好地设计和优化这些器件的性能。

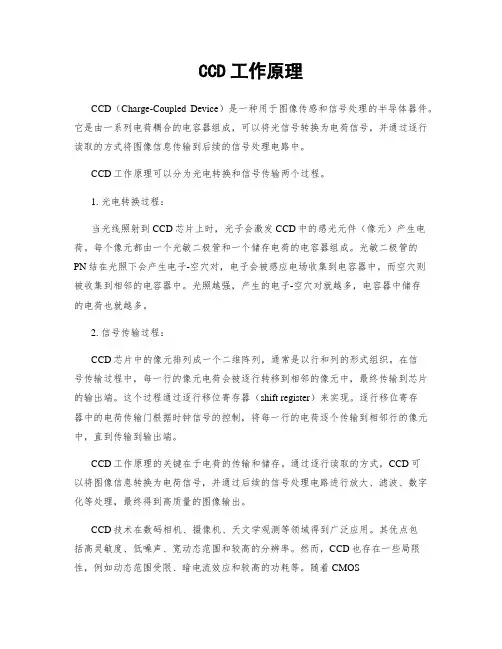

CCD工作原理CCD（Charge-Coupled Device）是一种用于图像传感和信号处理的半导体器件。

它是由一系列电荷耦合的电容器组成，可以将光信号转换为电荷信号，并通过逐行读取的方式将图像信息传输到后续的信号处理电路中。

CCD工作原理可以分为光电转换和信号传输两个过程。

1. 光电转换过程：当光线照射到CCD芯片上时，光子会激发CCD中的感光元件（像元）产生电荷。

每个像元都由一个光敏二极管和一个储存电荷的电容器组成。

光敏二极管的PN结在光照下会产生电子-空穴对，电子会被感应电场收集到电容器中，而空穴则被收集到相邻的电容器中。

光照越强，产生的电子-空穴对就越多，电容器中储存的电荷也就越多。

2. 信号传输过程：CCD芯片中的像元排列成一个二维阵列，通常是以行和列的形式组织。

在信号传输过程中，每一行的像元电荷会被逐行转移到相邻的像元中，最终传输到芯片的输出端。

这个过程通过逐行移位寄存器（shift register）来实现。

逐行移位寄存器中的电荷传输门根据时钟信号的控制，将每一行的电荷逐个传输到相邻行的像元中，直到传输到输出端。

CCD工作原理的关键在于电荷的传输和储存。

通过逐行读取的方式，CCD可以将图像信息转换为电荷信号，并通过后续的信号处理电路进行放大、滤波、数字化等处理，最终得到高质量的图像输出。

CCD技术在数码相机、摄像机、天文学观测等领域得到广泛应用。

其优点包括高灵敏度、低噪声、宽动态范围和较高的分辨率。

然而，CCD也存在一些局限性，例如动态范围受限、暗电流效应和较高的功耗等。

随着CMOS（Complementary Metal-Oxide-Semiconductor）技术的发展，CMOS图像传感器逐渐取代了CCD，在一些应用领域中具有更大的优势。

总结：CCD工作原理是将光信号转换为电荷信号，并通过逐行读取的方式传输到后续的信号处理电路中。

它通过光电转换和信号传输两个过程实现图像的捕捉和传输。

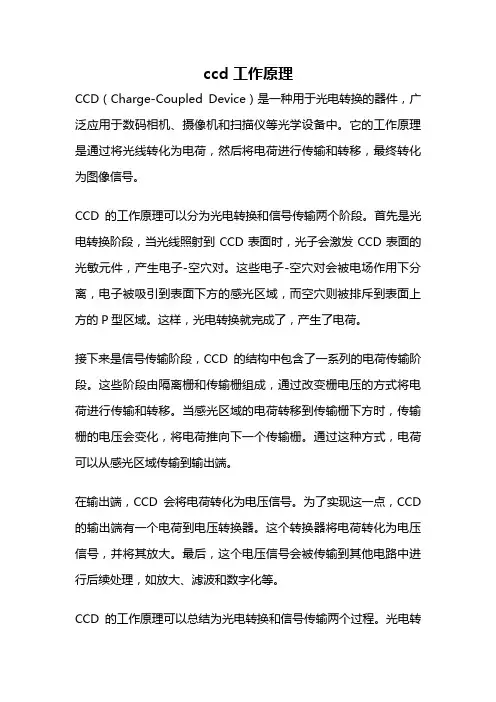

ccd 工作原理CCD（Charge-Coupled Device）是一种用于光电转换的器件，广泛应用于数码相机、摄像机和扫描仪等光学设备中。

它的工作原理是通过将光线转化为电荷，然后将电荷进行传输和转移，最终转化为图像信号。

CCD的工作原理可以分为光电转换和信号传输两个阶段。

首先是光电转换阶段，当光线照射到CCD表面时，光子会激发CCD表面的光敏元件，产生电子-空穴对。

这些电子-空穴对会被电场作用下分离，电子被吸引到表面下方的感光区域，而空穴则被排斥到表面上方的P型区域。

这样，光电转换就完成了，产生了电荷。

接下来是信号传输阶段，CCD的结构中包含了一系列的电荷传输阶段。

这些阶段由隔离栅和传输栅组成，通过改变栅电压的方式将电荷进行传输和转移。

当感光区域的电荷转移到传输栅下方时，传输栅的电压会变化，将电荷推向下一个传输栅。

通过这种方式，电荷可以从感光区域传输到输出端。

在输出端，CCD会将电荷转化为电压信号。

为了实现这一点，CCD 的输出端有一个电荷到电压转换器。

这个转换器将电荷转化为电压信号，并将其放大。

最后，这个电压信号会被传输到其他电路中进行后续处理，如放大、滤波和数字化等。

CCD的工作原理可以总结为光电转换和信号传输两个过程。

光电转换是将光子转化为电子-空穴对的过程，而信号传输是将电荷传输和转移的过程。

通过这些过程，CCD可以将光线转化为电信号，并最终形成图像。

CCD作为一种光电转换器件，具有许多优点。

首先，它具有高灵敏度和低噪声的特点，可以捕捉到细微的光信号。

其次，CCD具有较高的空间分辨率和动态范围，可以呈现出清晰的图像细节和丰富的色彩。

此外，CCD还具有较快的响应速度和较低的功耗，适用于高速摄影和低功耗应用。

然而，CCD也存在一些局限性。

首先，由于其制造工艺和结构限制，CCD的制造成本较高。

其次，由于CCD的感光区域是固定的，它对光源的角度和位置较为敏感，对于光线较弱或光线不均匀的情况，CCD可能无法正常工作。

CCD工作原理CCD（Charge-Coupled Device）是一种常用于图像传感器的技术。

它是由一系列电荷耦合的电容阵列组成，用于转换光信号为电荷信号，并进一步转换为数字信号。

CCD工作原理主要包括光电转换、电荷传输和读出三个过程。

一、光电转换在CCD中，光电转换是通过光敏元件实现的。

光敏元件通常是由硅制成的，其表面涂有光敏材料，如硅光电二极管。

当光线照射到光敏元件上时，光子会激发光敏材料中的电子，使其跃迁到导带中，产生电子-空穴对。

光敏元件的结构使得电子和空穴被分离，并在电场的作用下被收集到不同的区域。

二、电荷传输CCD中的电荷传输是通过电荷耦合器件实现的。

电荷耦合器件由一系列电容组成，每个电容都可以存储一定数量的电荷。

当光电转换后的电荷被收集到光敏元件上时，电荷耦合器件会将电荷从一个电容传输到相邻的电容。

这个传输过程是通过改变电容之间的电势差来实现的。

电荷在电势差的作用下从一个电容传输到另一个电容，直到最后被传输到输出端。

三、读出CCD的读出是通过输出电路实现的。

在电荷传输完成后，电荷会被转换为电压信号，并通过输出电路进行放大和处理。

输出电路通常由放大器、模数转换器和控制电路组成。

放大器用于放大电荷信号，模数转换器将模拟信号转换为数字信号，控制电路用于控制读出过程的时序和参数。

总结：CCD工作原理可以概括为光电转换、电荷传输和读出三个过程。

光电转换将光信号转换为电荷信号，电荷传输将电荷从一个电容传输到另一个电容，最后通过输出电路将电荷信号转换为数字信号。

CCD技术在图像传感器领域有着广泛的应用，如数码相机、摄像机等。

它的高灵敏度、低噪声和高分辨率等特点，使得CCD成为一种重要的图像采集技术。

光电转换原理
被摄景物通过摄像机的光学系统在光电靶上成像，由于光像各点亮度不同，因而使靶面各单元受光照的强度不同，导致靶面各单元的电阻值不同。

与较亮像素对应的靶单元阻值较小，与较暗像素对应的靶单元阻值较大，这样一幅图像上各像素的不同亮度就表现为靶面上各单元的不同电阻值，原来按照明暗分布的“光像”就变成了相应的“电像”。

光电转换原理示意图
光电转换原理
从电子枪阴极发出的电子，在电子枪电场作用下高速射向靶面，并在偏转磁场作用下按照扫描规律扫过靶面上的各个单元。

当电子束接触到靶面某个单元时，使阴极、光电靶、负载电阻RL及电源E构成一个回路。

在负载RL中有电流流过，其电流大小取决于光电靶在该单元的电阻值大小。

光照强处对应阻值较小，流过负载RL的电流就较大，因而RL两端产生的压降也就较大。

负载电阻RL上形成电压就是摄像管输出的图像信号。

光电转换原理示意图
光电转换过程（图像的摄取过程）：
被摄景物通过摄像机的光学镜头在光电靶上成像，被电子束将这幅图像分解为像素，同时把各个像素的亮度转变为在负载电阻RL上大小不同的电压降，从而形成摄像管输出信号。
