第五章交换机的基本配置分析

交换机的基本配置方法交换机是一种常用的网络设备，用于连接局域网中的计算机和其他设备。

交换机的基本配置是网络管理员必须掌握的技能，下面将就交换机的基本配置方法作简单介绍。

1. 连接交换机连接好电源、网线和天线或光纤之后，将电源开关打开，等到交换机指示灯正常亮起来后，交换机连接就完成了。

2. 进入交换机管理系统通过网线或串口连接交换机，使用Web管理、Telnet登陆等方式进入交换机管理系统。

3. 创建VLAN创建VLAN是为了将一个物理LAN划分成不同的逻辑LAN，以实现不同用户或应用间数据的隔离。

可以使用以下步骤创建VLAN： - 进入交换机管理系统。

- 找到VLAN的设置选项。

- 选择创建新的VLAN。

- 设定VLAN的ID（VLAN的编号），名称等信息。

- 将相应的端口加入VLAN。

4. 配置IP地址配置IP地址是为了使交换机可以通过网络被管理。

可以使用以下步骤配置IP地址：- 进入交换机管理系统。

- 找到IP地址的设置选项。

- 输入交换机的IP地址、子网掩码和网关等信息。

5. 配置端口配置端口是为了使交换机能够正确地传送数据包，可以使用以下步骤配置端口：- 进入交换机管理系统。

- 找到端口的设置选项。

- 配置端口的速度、双工模式、安全性等信息。

6. 配置QoSQos(Quality of Service)是为了实现网络流量的优化和控制，可以使用以下步骤配置QoS：- 进入交换机管理系统。

- 找到QoS的设置选项。

- 配置QoS的规则，限制和优先级等信息。

7. 配置STPSTP(Spanning Tree Protocol)是为了避免桥环，确保网络的可靠性，可以使用以下步骤配置STP：- 进入交换机管理系统。

- 找到STP的设置选项。

- 配置STP的类型，距离，优先级等信息。

总之，以上是交换机的基本配置方法的简单介绍，网络管理员们可以根据实际需要进行针对性学习和实践，提升自己的技能水平。

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。

交换机的基本配置方法一、交换机的基本定义交换机是计算机网络中的关键设备之一，它可以实现局域网中不同设备之间的数据交换和转发。

作为网络设备中的重要组成部分，交换机的基本配置是确保网络正常运行的关键一步。

二、交换机的类型2.1 三层交换机与二层交换机的区别1.三层交换机：–可以基于IP地址进行转发–支持静态和动态路由功能–能够实现VLAN间的互联–更适用于大型网络环境2.二层交换机：–只能基于MAC地址进行转发–不支持路由功能–能够实现VLAN内的数据传输–常用于小型局域网2.2 可管理交换机与不可管理交换机的区别1.可管理交换机：–支持SNMP（简单网络管理协议）–可以进行远程配置–具有更多的安全性和故障排查功能2.不可管理交换机：–没有远程配置功能–无法进行详细的故障排查–适用于小型网络环境三、交换机的基本配置步骤3.1 连接交换机1.使用网线将计算机与交换机连接2.确保网线连接的端口符合规定3.2 配置基本参数3.2.1 设置主机名Switch> enableSwitch# configure terminalSwitch(config)# hostname Switch13.2.2 设置管理口IP地址Switch(config)# interface vlan 1Switch(config-if)# ip address 192.168.1.1 255.255.255.0 Switch(config-if)# no shutdown3.2.3 设置时钟Switch(config)# clock timezone CST 83.2.4 开启远程管理功能Switch(config)# line vty 0 15Switch(config-line)# password ciscoSwitch(config-line)# login3.3 配置VLAN3.3.1 创建VLANSwitch(config)# vlan 10Switch(config-vlan)# name SalesSwitch(config-vlan)# exit3.3.2 将端口划分到VLANSwitch(config)# interface fastEthernet 0/1Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 10Switch(config-if)# exit3.4 配置端口安全3.4.1 配置端口安全Switch(config)# interface fastEthernet 0/1Switch(config-if)# switchport port-securitySwitch(config-if)# switchport port-security maximum 2Switch(config-if)# switchport port-security violation shutdown Switch(config-if)# exit3.4.2 配置违规动作Switch(config)# errdisable recovery cause psecure-violation Switch(config)# errdisable recovery interval 303.5 配置链路聚合1.配置链路聚合组Switch(config)# interface range gigabitEthernet 0/1 - 2Switch(config-if)# channel-group 1 mode onSwitch(config-if)# exit2.配置链路聚合组间的链路聚合控制协议（LACP）Switch(config)# interface port-channel 1Switch(config-if)# lacp port-priority 32768Switch(config-if)# exit四、交换机的常用命令1.显示交换机配置信息：Switch# show running-config2.显示端口状态：Switch# show interfaces status3.显示VLAN信息：Switch# show vlan4.显示链路聚合信息：Switch# show etherchannel summary5.清楚端口错误计数器：Switch# clear counters interface fastEthernet 0/1五、交换机的故障排查1.检查链路状态和端口状态2.检查VLAN配置和端口划分情况3.检查链路聚合组的配置4.检查网线连接是否正常5.检查交换机的配置是否正确六、总结通过以上的介绍，我们了解了交换机的基本定义、不同类型的交换机以及它们的区别。

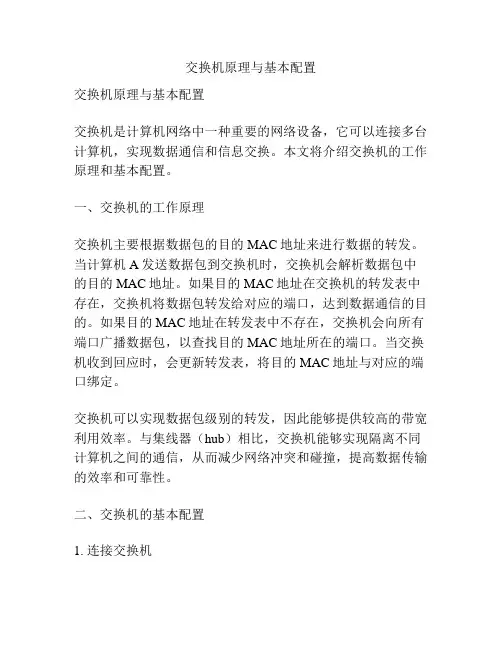

交换机原理与基本配置交换机原理与基本配置交换机是计算机网络中一种重要的网络设备，它可以连接多台计算机，实现数据通信和信息交换。

本文将介绍交换机的工作原理和基本配置。

一、交换机的工作原理交换机主要根据数据包的目的MAC地址来进行数据的转发。

当计算机A发送数据包到交换机时，交换机会解析数据包中的目的MAC地址。

如果目的MAC地址在交换机的转发表中存在，交换机将数据包转发给对应的端口，达到数据通信的目的。

如果目的MAC地址在转发表中不存在，交换机会向所有端口广播数据包，以查找目的MAC地址所在的端口。

当交换机收到回应时，会更新转发表，将目的MAC地址与对应的端口绑定。

交换机可以实现数据包级别的转发，因此能够提供较高的带宽利用效率。

与集线器（hub）相比，交换机能够实现隔离不同计算机之间的通信，从而减少网络冲突和碰撞，提高数据传输的效率和可靠性。

二、交换机的基本配置1. 连接交换机首先，我们需要将计算机与交换机进行连接。

通常情况下，计算机和交换机之间使用网线连接，通过网线的RJ45接口实现物理连接。

在连接时，需要确保网线连接到计算机的网卡和交换机的端口上。

2. 设置IP地址交换机通常具有管理接口，可以通过该接口进行交换机的配置。

要访问交换机的管理界面，我们需要将计算机的IP地址与交换机处于同一个网络段中。

在计算机的网络设置中，我们可以通过设置IP地址、子网掩码、网关等参数，使计算机和交换机处于同一个局域网中。

3. 登录交换机通过计算机的浏览器输入交换机的管理IP地址，可以通过网页登录交换机的管理界面。

在登录界面中，我们需要输入交换机的用户名和密码进行认证。

4. 配置端口在交换机的管理界面中，我们可以对交换机的端口进行配置。

通常情况下，交换机的端口会自动学习和更新目的MAC地址，但我们也可以手动指定某个端口的目的MAC地址，从而限制该端口的通信。

5. VLAN配置VLAN（Virtual Local Area Network）是一种逻辑上的划分，可以将交换机的端口划分为多个虚拟的局域网。

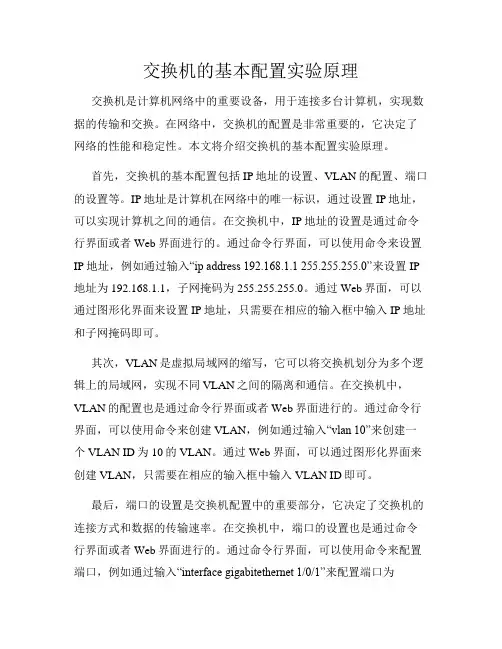

交换机的基本配置实验原理交换机是计算机网络中的重要设备，用于连接多台计算机，实现数据的传输和交换。

在网络中，交换机的配置是非常重要的，它决定了网络的性能和稳定性。

本文将介绍交换机的基本配置实验原理。

首先，交换机的基本配置包括IP地址的设置、VLAN的配置、端口的设置等。

IP地址是计算机在网络中的唯一标识，通过设置IP地址，可以实现计算机之间的通信。

在交换机中，IP地址的设置是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来设置IP地址，例如通过输入“ip address 192.168.1.1 255.255.255.0”来设置IP 地址为192.168.1.1，子网掩码为255.255.255.0。

通过Web界面，可以通过图形化界面来设置IP地址，只需要在相应的输入框中输入IP地址和子网掩码即可。

其次，VLAN是虚拟局域网的缩写，它可以将交换机划分为多个逻辑上的局域网，实现不同VLAN之间的隔离和通信。

在交换机中，VLAN的配置也是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来创建VLAN，例如通过输入“vlan 10”来创建一个VLAN ID为10的VLAN。

通过Web界面，可以通过图形化界面来创建VLAN，只需要在相应的输入框中输入VLAN ID即可。

最后，端口的设置是交换机配置中的重要部分，它决定了交换机的连接方式和数据的传输速率。

在交换机中，端口的设置也是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来配置端口，例如通过输入“interface gigabitethernet 1/0/1”来配置端口为GigabitEthernet 1/0/1。

通过Web界面，可以通过图形化界面来配置端口，只需要在相应的输入框中选择端口即可。

通过以上的基本配置，交换机可以实现计算机之间的通信和数据的传输。

在实验中，可以通过连接多台计算机和交换机，进行数据的传输和交换的测试。

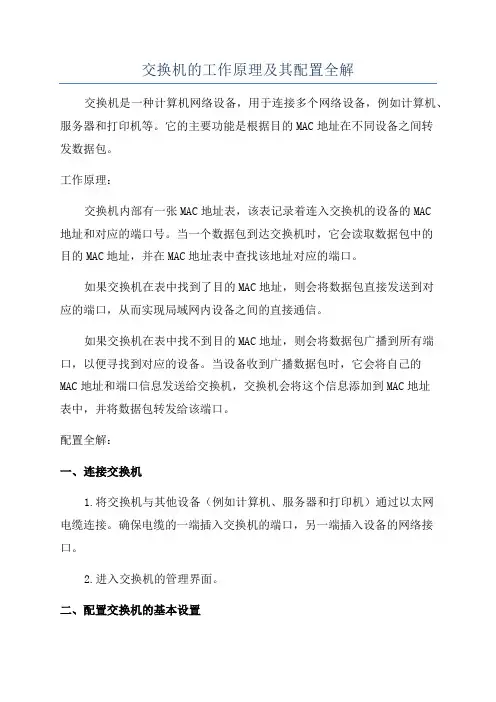

交换机的工作原理及其配置全解交换机是一种计算机网络设备，用于连接多个网络设备，例如计算机、服务器和打印机等。

它的主要功能是根据目的MAC地址在不同设备之间转发数据包。

工作原理：交换机内部有一张MAC地址表，该表记录着连入交换机的设备的MAC地址和对应的端口号。

当一个数据包到达交换机时，它会读取数据包中的目的MAC地址，并在MAC地址表中查找该地址对应的端口。

如果交换机在表中找到了目的MAC地址，则会将数据包直接发送到对应的端口，从而实现局域网内设备之间的直接通信。

如果交换机在表中找不到目的MAC地址，则会将数据包广播到所有端口，以便寻找到对应的设备。

当设备收到广播数据包时，它会将自己的MAC地址和端口信息发送给交换机，交换机会将这个信息添加到MAC地址表中，并将数据包转发给该端口。

配置全解：一、连接交换机1.将交换机与其他设备（例如计算机、服务器和打印机）通过以太网电缆连接。

确保电缆的一端插入交换机的端口，另一端插入设备的网络接口。

2.进入交换机的管理界面。

二、配置交换机的基本设置1.设置管理IP地址。

在管理界面中找到IP地址设置选项，通常可以设置IP地址、子网掩码和网关。

确保IP地址与局域网内其他设备的IP地址在同一个子网中。

2.配置主机名。

在基本设置中找到主机名设置选项，为交换机设置一个唯一的名称，用于标识设备。

3.确定VLAN。

如果有需要，可以在VLAN设置选项中创建和配置虚拟局域网（VLAN）。

三、配置交换机的端口设置2.配置VLAN成员。

在端口设置中可以将端口分配给特定的VLAN成员，以实现不同VLAN之间的隔离和通信。

四、配置交换机的安全设置1.启用端口安全。

可以在安全设置中启用端口安全功能，通过限制每个端口上允许的MAC地址数量，以增强网络的安全性。

2.配置访问控制列表（ACL）。

在安全设置中可以创建和配置ACL，以限制特定设备或特定类型的流量进入或离开交换机。

五、配置交换机的网络管理1.配置SNMP（简单网络管理协议）。

交换机工作原理及配置全解交换机是计算机网络中常见的一种网络设备，其作用是在局域网内的设备之间进行数据交换和转发。

而交换机的工作原理即为实现这一功能的具体过程，下面将详细介绍交换机的工作原理及配置。

一、交换机的工作原理1.物理层连接：交换机通过其多个端口与计算机等网络设备进行物理连接，这些端口用于接收和发送数据。

2.数据帧：当一个数据包从交换机的一些端口进入时，交换机会将数据包封装成帧，即添加首部和尾部信息，形成数据帧。

3.MAC地址：数据帧中包含源MAC地址和目标MAC地址，MAC地址是每个设备的唯一识别码。

交换机通过查找数据帧中的目标MAC地址来确定将数据帧转发给哪一个端口。

4.MAC地址表：交换机内部有一个MAC地址表，用于存储设备的MAC地址和相应的端口号。

当交换机接收到一个数据帧时，它会查找该数据帧中的源MAC地址，并将其与相应的端口号添加到MAC地址表中。

5.转发数据帧：当交换机收到一个数据帧后，它会查找数据帧中的目标MAC地址，并在MAC地址表中查找相应的端口号。

如果找到了目标MAC地址，则将数据帧只转发到对应的端口上；如果没有找到，则将数据帧广播到所有端口上（除了源端口）。

6.学习功能：当交换机在数据帧中找不到目标MAC地址时，它会记录下该数据帧的源MAC地址和源端口号，并将其添加到MAC地址表中。

这样，以后如果再有数据包的目标地址是该源地址，交换机就可以直接将数据帧转发到对应的端口上，而不需要广播。

7.碰撞域：交换机工作在数据链路层，它能够隔离碰撞域。

当数据帧进入交换机后，交换机会根据其目标MAC地址直接将数据帧转发到对应的端口上，而不是广播到整个网络。

因此，交换机可以减少网络中的数据碰撞，提高网络性能。

二、交换机的配置1.登录交换机：通过终端软件（如PuTTY）连接计算机和交换机。

输入交换机的IP地址和用户名、密码进行登录。

2. 配置管理IP：在登录后的命令行界面中，通过命令配置交换机的管理IP地址，例如：“interface vlan 1”、“ip address192.168.1.1 255.255.255.0”。

交换机配置1. 简介交换机是计算机网络中的重要设备，主要用于实现数据包的转发和交换功能。

通过对交换机进行适当的配置，可以提高网络的性能和安全性。

本文将介绍如何进行基本的交换机配置。

2. 配置步骤2.1 连接交换机首先，将计算机与交换机通过网线进行连接。

一般来说，使用网线将计算机的网卡和交换机的一个端口连接起来即可。

2.2 进入交换机配置界面使用计算机上的终端仿真软件，通过串口或者Telnet连接到交换机。

在终端仿真软件中，输入交换机的IP地址或域名，选择正确的连接方式，即可进入交换机的配置界面。

2.3 配置管理IP地址为了能够对交换机进行管理和配置，需要为交换机配置一个管理IP地址。

在交换机的配置界面中，找到管理IP地址的相关配置项，输入一个合适的IP地址，保存配置并重新启动交换机。

2.4 配置VLANVLAN（Virtual LAN）是虚拟局域网的意思，通过实现虚拟隔离，将不同部门或者不同用途的计算机划分到不同的VLAN 中。

在交换机的配置界面中，找到VLAN的相关配置项，根据需要创建不同的VLAN，并将端口与相应的VLAN进行关联。

2.5 配置端口交换机上的各个端口可以根据需要进行配置。

常见的配置包括配置端口的速率和双工模式、配置端口的安全性、配置端口的带宽限制等。

在交换机的配置界面中，找到端口的相关配置项，根据需要进行配置。

2.6 配置链路聚合链路聚合（Link Aggregation）是将多个物理链路绑定成一个逻辑链路的技术，可以提高链路的带宽和冗余性。

在交换机的配置界面中，找到链路聚合的相关配置项，根据需要进行配置。

2.7 配置安全性为了保护交换机和网络的安全，需要配置一些安全性相关的设置。

常见的配置包括配置交换机的登录认证方式、配置端口的访问控制列表（ACL）、配置交换机的SNMP（Simple Network Management Protocol）设置等。

3. 配置示例以下是一个简单的交换机配置的示例：vlan databasevlan 10name DepartmentAvlan 20name DepartmentBexitinterface GigabitEthernet 1/0/1switchport mode accessswitchport access vlan 10exitinterface GigabitEthernet 1/0/2switchport mode accessswitchport access vlan 20exitinterface GigabitEthernet 1/0/3switchport trunk encapsulation dot1qswitchport mode trunkexitinterface GigabitEthernet 1/0/4switchport mode accessswitchport port-securityswitchport port-security maximum 5exitsnmp-server community public RO以上配置代码示例中，首先创建了两个VLAN，分别命名为DepartmentA和DepartmentB。

交换机的基本配置与管理一、交换机基本配置1.1 交换机概述交换机是计算机网络中常用的网络设备，用于在局域网中转发数据包。

交换机具有许多功能，包括决定数据包转发的路径、实现虚拟局域网（VLAN）的划分、设定流量控制等。

1.2 交换机的基本原理交换机根据数据包中的目标MAC地址来决定转发的路径，将数据包转发到目标主机。

交换机采用存储转发方式，先接收数据包，再进行处理和转发。

1.3 交换机的端口配置交换机的端口配置是交换机的基本配置之一。

通过配置交换机的端口，可以实现端口的启用或禁用、VLAN的划分和配置等。

配置交换机端口的步骤如下： 1. 进入交换机的管理界面。

2. 选择要配置的端口，一般通过端口号或端口类型进行选择。

3. 配置端口的基本信息，如端口的名称、状态、速度、双工模式等。

4. 配置端口所属的VLAN，可以将一个端口划分到多个VLAN中。

1.4 交换机的VLAN配置虚拟局域网（VLAN）是交换机的一个重要功能，用于将一个物理局域网划分成多个逻辑上的虚拟局域网。

VLAN可以提高网络的隔离性和安全性，并且可以实现灵活的网络拓扑结构。

配置交换机的VLAN的步骤如下： 1. 进入交换机的管理界面。

2. 创建VLAN，指定VLAN的编号和名称。

3. 配置VLAN的端口成员，将某些端口加入VLAN。

4.配置VLAN的参数，如VLAN的端口模式、VLAN间的互联等。

二、交换机的安全配置2.1 交换机安全性分析交换机在网络中起到路由和转发数据包的作用，因此必须具备一定的安全性来保护网络的稳定和数据的安全。

交换机的安全性问题包括防止未授权访问、防范网络攻击、保护用户数据等方面。

2.2 交换机的常用安全功能交换机提供了一些常用的安全功能，用于加强交换机的安全性。

这些安全功能包括端口安全、访问控制列表（ACL）、端口镜像等。

2.3 交换机的安全配置策略为了保护交换机的安全，需要对交换机进行一系列的安全配置。

交换机的基本配置与管理交换机是计算机网络中的重要设备，用于连接多台计算机和其他网络设备，实现数据的传输和网络流量的控制。

正确配置和管理交换机对于保障网络的稳定运行和安全性至关重要。

本文将介绍交换机的基本配置与管理方法，帮助读者更好地了解和应用交换机。

一、交换机的基本配置交换机的基本配置包括设置IP地址、VLAN、端口速率、端口安全等。

以下是具体步骤：1. 设置IP地址：在交换机上配置IP地址，可通过命令行界面或Web界面进行操作。

首先进入交换机的配置模式，然后为交换机的管理接口分配一个IP地址和子网掩码，确保交换机能够与其他设备进行通信。

2. 配置VLAN：VLAN是虚拟局域网的缩写，用于将交换机划分为多个逻辑网络。

在交换机中创建VLAN并将端口划分到相应的VLAN 中，可以实现不同VLAN之间的隔离和通信。

3. 设置端口速率：交换机的端口速率设置决定了数据传输的速度。

根据网络需求和设备性能，可以设置端口的速率，如10Mbps、100Mbps、1000Mbps等。

4. 配置端口安全：通过配置端口安全功能，可以限制交换机上连接的设备数量和MAC地址。

可以设置最大允许连接的设备数目，或者指定允许连接的MAC地址列表，增加网络的安全性。

二、交换机的管理交换机的管理包括监控交换机状态、进行故障排除、更新交换机固件等。

以下是管理交换机的常见方法：1. 监控交换机状态：通过交换机提供的命令行界面或Web界面，可以查看交换机的各项状态信息，如端口的连接状态、数据流量、CPU利用率等。

及时监控交换机的状态，可以发现并解决潜在的问题。

2. 进行故障排除：当交换机发生故障或网络出现问题时，需要进行故障排除。

可以通过查看交换机日志、检查网络连接和配置、使用网络诊断工具等方法，找出问题所在并采取相应的措施解决故障。

3. 更新交换机固件：交换机的固件是指交换机上的操作系统和软件程序。

定期更新交换机的固件可以修复已知的安全漏洞、改进性能和功能，并提供更好的兼容性。
