工厂室外埋地管道施工方案范本

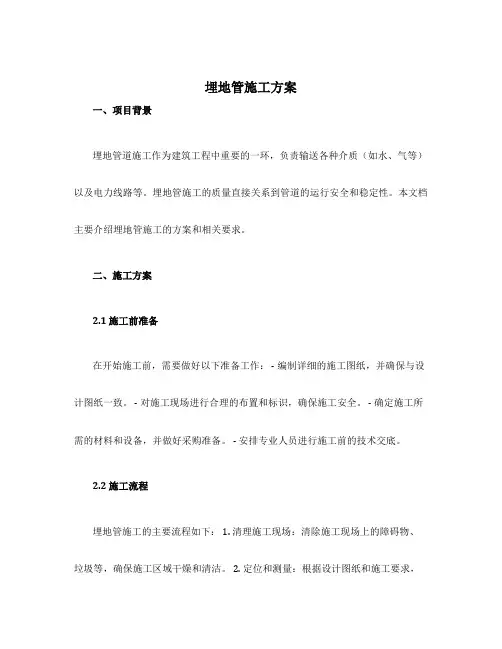

埋地管施工方案一、项目背景埋地管道施工作为建筑工程中重要的一环，负责输送各种介质（如水、气等）以及电力线路等。

埋地管施工的质量直接关系到管道的运行安全和稳定性。

本文档主要介绍埋地管施工的方案和相关要求。

二、施工方案2.1 施工前准备在开始施工前，需要做好以下准备工作： - 编制详细的施工图纸，并确保与设计图纸一致。

- 对施工现场进行合理的布置和标识，确保施工安全。

- 确定施工所需的材料和设备，并做好采购准备。

- 安排专业人员进行施工前的技术交底。

2.2 施工流程埋地管施工的主要流程如下： 1. 清理施工现场：清除施工现场上的障碍物、垃圾等，确保施工区域干燥和清洁。

2. 定位和测量：根据设计图纸和施工要求，确定管道的位置和高程，并进行精确测量。

3. 挖掘沟槽：使用适当的挖掘机械或手工工具，按照设计要求挖掘沟槽，并保持沟槽的纵向和横向坡度。

4. 安装管道：按照设计图纸将管道放入沟槽中，注意管道的对齐和坡度要求，并在关键节点进行连接和固定。

5. 填充沟槽：将挖掘的土方回填至管道两侧，同时适当用水泥砂浆加固，并按照要求进行均匀压实。

6. 完成施工：清理施工现场，确保施工质量和安全。

2.3 技术要求•管道材料选择：根据介质的性质和设计要求，选择适当的管道材料（如钢管、铸铁管、塑料管等）。

•管道连接方式：根据管道的材料和规格，选择适当的连接方式（如焊接、螺纹连接、套管连接等）。

•管道坡度要求：根据介质的流量和管道长度，确定适当的坡度，以保证介质的正常流动。

•管道固定和支撑：根据管道的材料和规格，选择适当的固定支撑方式，确保管道的稳定性和安全性。

•填充材料选择：填充材料应具有良好的密实性和抗腐蚀性，以保证管道的稳定性和长期运行安全性。

•施工现场安全：施工现场应设置警示标志，确保施工人员的安全，并落实各项安全措施。

三、施工质量控制为确保埋地管施工质量，需要进行以下质量控制措施： - 进行施工前的技术交底，明确施工要求和质量标准。

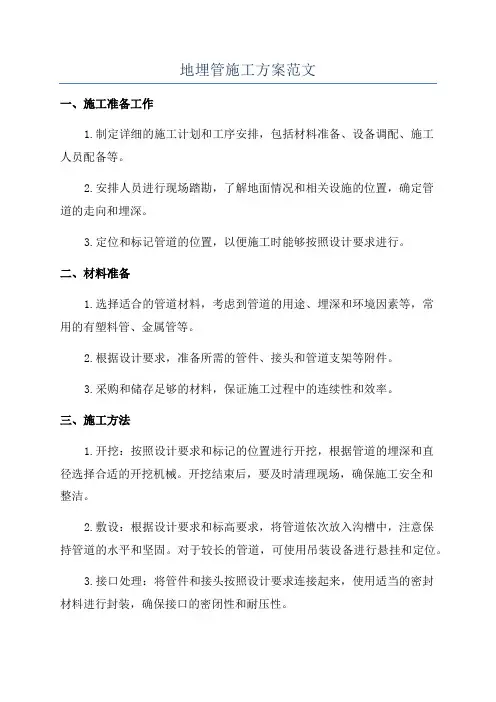

地埋管施工方案范文一、施工准备工作1.制定详细的施工计划和工序安排，包括材料准备、设备调配、施工人员配备等。

2.安排人员进行现场踏勘，了解地面情况和相关设施的位置，确定管道的走向和埋深。

3.定位和标记管道的位置，以便施工时能够按照设计要求进行。

二、材料准备1.选择适合的管道材料，考虑到管道的用途、埋深和环境因素等，常用的有塑料管、金属管等。

2.根据设计要求，准备所需的管件、接头和管道支架等附件。

3.采购和储存足够的材料，保证施工过程中的连续性和效率。

三、施工方法1.开挖：按照设计要求和标记的位置进行开挖，根据管道的埋深和直径选择合适的开挖机械。

开挖结束后，要及时清理现场，确保施工安全和整洁。

2.敷设：根据设计要求和标高要求，将管道依次放入沟槽中，注意保持管道的水平和坚固。

对于较长的管道，可使用吊装设备进行悬挂和定位。

3.接口处理：将管件和接头按照设计要求连接起来，使用适当的密封材料进行封装，确保接口的密闭性和耐压性。

4.固定支撑：根据管道的类型和使用要求，选择合适的支架和固定材料，将管道固定在沟槽中，以提高管道的稳定性和安全性。

5.埋填：将填土按照规定的厚度和层次进行填入，使用合适的机械进行夯实和压实，确保填土的密实性和稳定性。

6.验收和清理：施工结束后，进行管道系统的验收和测试，检查管道的质量和功能是否符合设计要求。

清理现场，将施工过程中产生的垃圾和废弃物进行清理和处置。

四、施工安全措施1.编制施工安全计划和防范措施，确保施工过程中的安全。

2.做好基坑防护工作，设置合理的警示标志，严禁未经许可的人员进入施工区域。

3.使用合格的施工机械和工具，定期检查和维护，确保施工设备的安全使用。

4.提供必要的个体防护用品，如安全帽、安全鞋、防护眼镜等，确保施工人员的人身安全。

5.加强现场管理，培训施工人员的安全意识和操作技能，确保施工操作规范，防止事故发生。

总结：地埋管施工方案需要充分考虑材料的选择、施工方法和安全措施等因素，以确保施工质量和施工进度的同时，保障施工的安全性。

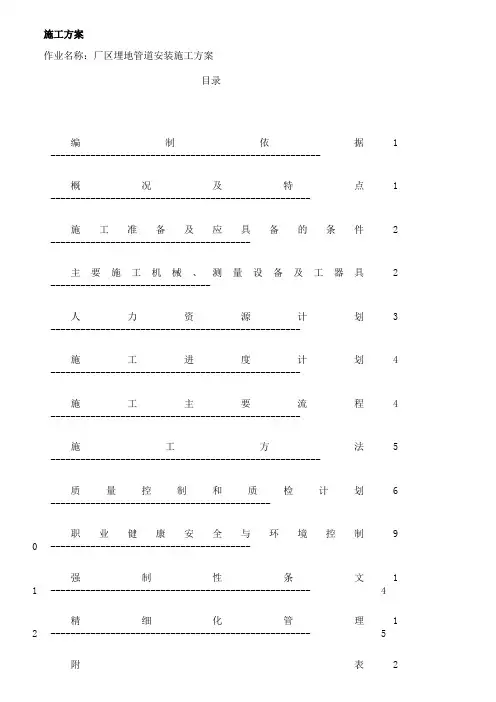

施工方案作业名称：厂区埋地管道安装施工方案目录1 编制依据------------------------------------------------------12 概况及特点----------------------------------------------------13 施工准备及应具备的条件----------------------------------------24 主要施工机械、测量设备及工器具--------------------------------25 人力资源计划--------------------------------------------------36 施工进度计划--------------------------------------------------47 施工主要流程--------------------------------------------------48 施工方法------------------------------------------------------59 质量控制和质检计划--------------------------------------------61 0 职业健康安全与环境控制----------------------------------------91 1 强制性条文----------------------------------------------------1 41 2 精细化管理----------------------------------------------------1 51附表23 ---------------------------------------------------------- 01 编制依据2 概况及特点2.1 工程概况及特点织金电厂新建工程埋地管道主要包括生活水管、污水管、消防水管、化学水管、工业回水管、工业水管、事故排油管、含煤废水管、循环水排污管、循环水补充水管以及补给水管等管道，管线冗长、覆盖面积大。

1 施工工艺流程定位放线→沟槽开挖→沟槽支撑→室外埋地管道基础→室外管道安装→管道下管与配管→管道支墩→管道检验与试压→沟槽的回填土→验收2 施工方法及要点1）定位放线按照设计施工图的坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点的标高，作为开槽、配管的依据，龙门板要妥善保护，间隔距离一般不超过10米。

同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。

2）沟槽开挖a.当管道的测量定位线经复核无误后，即可进行沟槽开挖。

沟槽开挖采用机械，局部较小的部位可采用人力。

b.沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。

c.开挖管沟沟底最小宽度注：1.表中d为管外径。

2.当沟槽设有支撑时，沟深在2米以内，沟底宽度增加0.1米；深度在3米内，沟底宽度增加0.2米；3.用机械开挖沟槽时，其沟槽宽度按挖土机械的切削尺寸而定，但不小于本表规定数值。

3）沟槽的支撑当沟槽开挖较深、土质不好或受场地限制开梯形槽有困难而开直槽时，加支撑是保证施工安全的必要措施。

支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式，其适用条件可参见下表：注意事项:①撑板与沟壁必须贴紧,立木垂直,撑杠要平直.立木要排列整齐,便于拆撑.②木撑杠部要用扒钉钉牢，金属撑杠下部要钉托木，两端同时旋紧，上下杠松紧一致。

在土质良好时一般可随填随拆，如有塌方危险地段可先回土，再起出支撑。

4）室外埋地管道基础a.天然地基：土壤耐压强度较高，地下水位较低，（如干燥黏土、砂质黏土等。

）将天然地基整平，管道敷设在未经扰动的原土上。

b.混凝土基础；管基为回填土时，设混凝土基础。

c.给水铸铁管、镀锌钢管在一般情况下,可不做基础,将天然地基整平,管道铺设在未经扰动的原土上。

c.加筋UPVC塑料排水管，宜设置混凝土条形基础。

加筋UPVC塑料排水管道在闭水实验合格后，还应用混凝土捂帮保护。

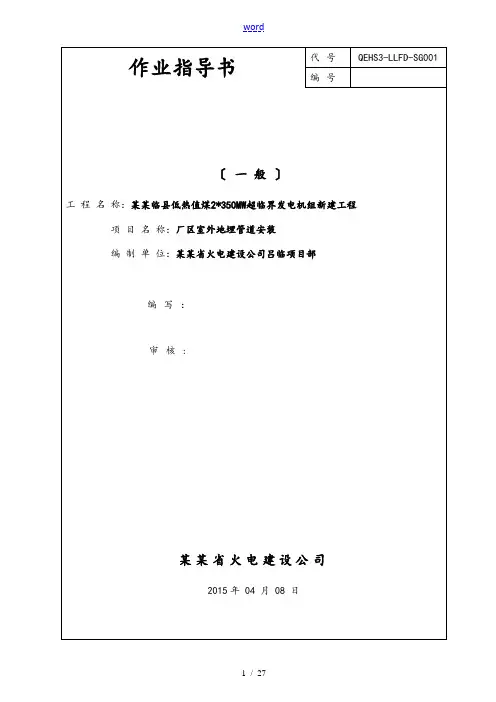

wordword目录1 工程概况与工程量2 编制依据3 施工准备与作业条件4 施工方法与工艺要求5 质量标准与要求6 职业健康安全与环境保证措施与文明施工要求7 附录1、工程概况与工程量1.1 工程概况某某临县低热值煤2×350MW超临界发电机组新建工程厂址位于某某省吕梁市临县城庄镇境内。

临县位于某某省中西部，地势北高南低，东高西低，海拔高度在673.6～1923.0m。

本期工程建设规模为700MW，拟安装2×350MW超临界循环流化床空冷机组，建设场地留有扩建条件，由某某京能吕临发电某某负责建设、运营和管理。

某某省火电建设公司承建的B标段主要工程X围为2#机组与水工、化水系统建筑安装工程。

厂址所在区域地貌单元属中低山区的黄土丘陵区，黄土冲沟发育，地形较破碎，本区域地面标高一般为1000.0～1500.0m。

厂址处于黄土丘陵区中的河谷地带，地处湫水河支流的Ⅰ～Ⅱ阶地，岩土层上部以第四系全新统冲洪积的黄土状粉土、卵石、砂层为主，厚度3.6～6.1m；下部以中更新统粉质粘土夹姜结石透镜体为主，下伏三叠系中下统砂页岩与石炭-二叠系煤系地层。

城庄沟右岸河滩原为古河道，经上世纪七十年代前后改河造地，场地土类型为中硬场地土，场地类别为Ⅱ类；地下水类型为松散层孔隙潜水和基岩裂隙水，厂址的松散层孔隙水水位一般3～5m，由于下层粘性土的隔水作用，该浅层地下水为区域性的上层滞水，季节性变幅1～2m。

2、编写依据某某临县低热值煤2×350MW超临界发电机组新建工程勘测结果2.3 《工程建设施工企业质量管理规X》GB/T 50430－2007 —2012—20092.6《焊接工艺评定规程》DL/T 868—20042.7《火力发电厂焊接技术规程》 DL/T 869—20122.8《电力建设施工质量验收与评价规程第 7—20142.9《火力发电厂工程测量技术规程》DL/T 5001－20042.10《起重机械安全规程第 1 局部：总如此》GB 6067.1－2010 2.11《建筑工程质量验收统一标准》 GB50300-20012.12《建筑防腐蚀工程施工与验收规X》GB 50212－2002《电力建设安全施工管理规定》电建[1995]671号《施工工艺纪律》〔第三版〕某某省火电建设公司《给水排水管道工程施工与验收规X》 GB50268－2008《建筑施工土石方工程安全技术规X》 JGJ180-2009《给水用钢骨架聚乙烯塑料复合管》 CJ/T123-20043、施工准备与条件地埋管土方施工3.1.1 施工准备厂区室外地埋管土方施工人员应包括施工员、测量员、安全员、质检员、挖掘机与汽车司机；测量员、挖掘机与汽车司机需有某某书，特殊工种作业的人员必须持证上岗。

室外埋地管道施工方案1. 引言室外埋地管道施工是在地下埋设管道系统，用于输送水、电、气等物质。

它具有运输方便、节省空间和美化环境等优点，被广泛应用于城市建设及工业领域。

本文档将介绍室外埋地管道施工的方案，包括工程准备、材料选择、施工流程和质量控制等内容。

2. 工程准备在进行室外埋地管道施工之前，需要进行一系列的工程准备工作。

包括但不限于以下内容：•绘制施工平面图和剖面图，确定管道的走向和布置。

•开展地质勘探，了解地质条件，并进行地下管线探测，避免损坏现有管线。

•制定工程施工方案，确定施工方法和工期。

•确定材料供应商和施工队伍，签订合同。

3. 材料选择室外埋地管道施工所使用的材料应符合相关标准，并且要满足项目的具体要求。

一般情况下，常见的管道材料有以下几种选择：3.1 铸铁管道铸铁管道是一种常用的管道材料，具有高强度和耐腐蚀性能。

常见的铸铁管道有灰口铸铁管和球墨铸铁管，可以根据具体需求选择。

3.2 高密度聚乙烯管道高密度聚乙烯管道（HDPE管道）具有良好的耐腐蚀性和耐温性能，适用于输送水、气等介质。

它的优点是重量轻、连接方便，比较适合室外埋地施工。

3.3 钢管钢管具有高强度和耐腐蚀性能，适用于大口径管道的输送。

钢管可以采用焊接连接或螺纹连接的方式，具体选择取决于项目需求和工程要求。

4. 施工流程室外埋地管道的施工流程一般包括以下几个步骤：4.1 施工准备在施工前，要对施工现场进行清理，确保地面平整，并将施工图纸贴于场地上。

同时，需要准备好所需的施工材料和工具。

4.2 开挖沟槽根据设计要求，在施工现场开挖适当深度和宽度的沟槽。

开挖沟槽时，应注意留出足够的空间来放置管道和管道周围的填料。

4.3 管道安装根据设计要求，将选定的管道材料依次安装在沟槽中。

对于某些材料，如HDPE管道，可以采用热熔连接的方式。

4.4 管道连接在管道安装完成后，需要进行管道连接。

根据材料的不同，连接方式也有所不同，如焊接、螺纹连接等。

第1篇一、工程概况本工程为室外管线工程，主要内容包括管道的敷设、安装、调试和验收等。

工程地点位于某市某区，工程范围包括道路两侧的地下管线敷设，包括给水、排水、电力、通信等管线。

二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程结构、尺寸、材料等要求；收集相关资料，包括设计变更、施工方案、施工组织设计等。

2. 施工队伍：组建一支专业、高效的施工队伍，包括施工人员、技术人员、管理人员等。

3. 施工材料：根据设计要求，采购合格的施工材料，包括管道、阀门、法兰、保温材料等。

4. 施工设备：准备必要的施工设备，如挖掘机、装载机、运输车、焊接设备、检测设备等。

5. 施工环境：确保施工现场安全、整洁、有序，满足施工要求。

三、施工工艺1. 施工流程：施工前，根据施工图纸和现场实际情况，制定详细的施工流程，包括管道开挖、敷设、连接、测试、回填等。

2. 管道开挖：根据设计要求，确定管道埋设深度，开挖沟槽，确保沟槽尺寸符合设计要求。

3. 管道敷设：根据施工图纸，将管道敷设到沟槽中，确保管道平直、牢固、无扭曲。

4. 管道连接：采用焊接、法兰连接等方法，将管道连接在一起，确保连接牢固、密封。

5. 管道测试：对管道进行压力测试和泄漏测试，确保管道质量符合要求。

6. 管道回填：将沟槽填平，采用分层回填、压实的方法，确保回填土密实。

7. 保温、防腐：对管道进行保温、防腐处理，提高管道使用寿命。

8. 调试与验收：完成施工后，对管道进行调试和验收，确保管道正常运行。

四、质量控制1. 材料质量：严格检查施工材料，确保材料符合设计要求。

2. 施工质量：加强施工过程中的质量控制，确保施工质量符合设计要求。

3. 工程验收：按照相关规范进行工程验收，确保工程质量。

五、安全文明施工1. 施工现场安全：加强施工现场安全管理，确保施工人员安全。

2. 施工文明：保持施工现场整洁、有序，遵守文明施工规定。

3. 环境保护：在施工过程中，注意环境保护，减少对周边环境的影响。

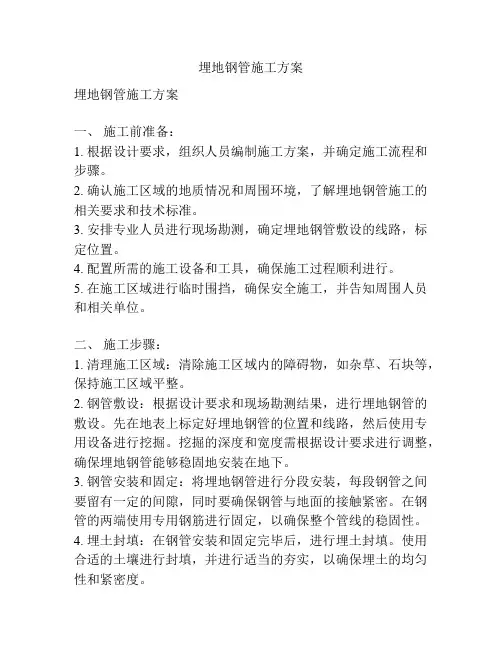

埋地钢管施工方案埋地钢管施工方案一、施工前准备：1. 根据设计要求，组织人员编制施工方案，并确定施工流程和步骤。

2. 确认施工区域的地质情况和周围环境，了解埋地钢管施工的相关要求和技术标准。

3. 安排专业人员进行现场勘测，确定埋地钢管敷设的线路，标定位置。

4. 配置所需的施工设备和工具，确保施工过程顺利进行。

5. 在施工区域进行临时围挡，确保安全施工，并告知周围人员和相关单位。

二、施工步骤：1. 清理施工区域：清除施工区域内的障碍物，如杂草、石块等，保持施工区域平整。

2. 钢管敷设：根据设计要求和现场勘测结果，进行埋地钢管的敷设。

先在地表上标定好埋地钢管的位置和线路，然后使用专用设备进行挖掘。

挖掘的深度和宽度需根据设计要求进行调整，确保埋地钢管能够稳固地安装在地下。

3. 钢管安装和固定：将埋地钢管进行分段安装，每段钢管之间要留有一定的间隙，同时要确保钢管与地面的接触紧密。

在钢管的两端使用专用钢筋进行固定，以确保整个管线的稳固性。

4. 埋土封填：在钢管安装和固定完毕后，进行埋土封填。

使用合适的土壤进行封填，并进行适当的夯实，以确保埋土的均匀性和紧密度。

5. 地表恢复：在埋土封填完毕后，对施工区域进行地表恢复。

将清理施工区域过程中清除的杂草和石块进行清理，用合适的土壤进行覆盖，并进行夯实，使施工区域恢复到与周围地面一致的高度和平整度。

6. 验收和保养：施工完成后，组织专业人员进行验收，并按照规定进行保养。

定期对埋地钢管进行巡检和维护，确保其安全和正常运行。

三、施工安全措施：1. 组织人员进行安全培训，加强安全意识，确保施工过程中的安全。

2. 使用符合要求的施工设备和工具，确保施工过程的安全性和稳定性。

3. 在施工现场设置警示标志和警戒线，保障施工区域的安全。

4. 严格遵守施工操作规程，按照要求进行施工，确保施工质量。

5. 对现场人员进行岗前安全技术交底，了解施工过程中的危险点和防护措施，并采取相应的防护措施。

一、工程概况本工程为某工业园区埋地工业管道安装工程，主要包括管道的敷设、连接、检验、试验等工序。

管道材质为碳钢管、不锈钢管等，管道直径为DN50~DN1000mm，总长度约为3000米。

工程地点位于工业园区内，施工周期为3个月。

二、施工准备1. 技术准备（1）熟悉施工图纸、施工规范及验收标准，掌握工程概况、管道材质、规格、连接方式等。

（2）组织施工人员进行技术交底，明确施工工艺、质量要求、安全措施等。

2. 材料准备（1）按照设计要求，采购符合国家标准的管道、管件、阀门等材料。

（2）材料进场前，需进行质量检验，确保材料合格。

3. 人员准备（1）组织具有相关经验和技能的施工队伍，确保施工质量。

（2）特种作业人员需持证上岗。

4. 工具设备准备（1）准备管道铺设、连接、检验、试验等所需的机械设备和工具。

（2）确保设备性能良好，满足施工要求。

三、施工工艺1. 管道敷设（1）根据设计要求，确定管道敷设路线，做好标记。

（2）挖掘管道沟槽，确保沟槽尺寸、深度符合设计要求。

（3）对沟槽底部进行平整处理，清除杂物。

（4）将管道按照设计要求敷设于沟槽内，确保管道位置、高程正确。

2. 管道连接（1）根据管道材质、规格选择合适的连接方式。

（2）按照连接工艺要求，进行管道连接，确保连接牢固、密封。

3. 管道检验、试验（1）对管道进行外观检查，确保管道无损伤、变形。

（2）进行管道压力试验，检验管道的密封性能。

（3）对管道进行泄漏性试验，确保管道无泄漏。

4. 管道防腐（1）对管道进行除锈处理，确保表面清洁。

（2）按照设计要求，对管道进行防腐处理。

四、质量保证措施1. 严格按照施工规范和设计要求进行施工。

2. 加强材料检验，确保材料合格。

3. 加强施工过程检验，确保施工质量。

4. 做好施工记录，为工程验收提供依据。

五、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 加强施工现场管理，保持现场整洁。

厂区埋地管道安装施工方案一、工程概况本工程是针对厂区进行的埋地管道安装工程，主要包括给水管道、排水管道、燃气管道等的安装施工。

工程总面积为XXX平方米，总工期为X 个月。

二、施工组织1.施工队伍（1）项目经理：负责组织、协调、管理整个施工过程。

（2）安全员：负责安全管理、监督现场安全操作。

（3）技术员：负责工程图纸审查、工艺指导等。

（4）施工人员：包括电工、管工等专业工人，负责具体的管道安装工作。

2.施工手段（1）施工设备：按照工程需要准备相应的施工机具和设备，如挖掘机、吊车、焊接机等。

（2）材料准备：根据设计图纸和施工方案，提前准备好所需的管道材料、管件、焊接材料等。

（3）施工方式：采用挖沟、敷设、焊接、试压、回填的施工方式，确保管道安装质量。

（4）安全防护：在施工现场设置警示标志、搭建安全防护设施，为施工人员提供必要的防护装备。

三、施工步骤1.基础准备（1）现场勘测：对厂区进行测量，确定管道敷设线路。

（2）挖沟：按照设计要求，在指定的位置挖掘管道敷设沟槽，确保沟槽宽度和深度符合要求。

2.管道敷设（1）管道铺设：将预先准备好的管道依次敷设在挖好的沟槽内，使用专用工具固定好管道，并与相邻管道进行连接。

（2）焊接：对于需要焊接的管道，进行焊接操作，确保焊接质量良好。

（3）支架安装：在需要的位置安装管道支架，确保管道稳定。

3.安装管件（1）管件准备：根据设计要求，选用相应的管件，并进行必要的处理。

（2）管件连接：使用合适的方法连接管道和管件，确保连接牢固、密封。

4.试压和检查（1）试压准备：在所有管道安装完成后，组织试压工作。

检查所有的焊接点、连接点以及管道是否有漏气、漏水现象。

（2）试压操作：使用专用的试压设备，对管道进行试压，达到设计要求的压力并保持一段时间。

（3）检查和维修：在试压过程中发现问题，及时进行修理和更换。

5.回填和修复（1）回填沟槽：在管道安装和试压合格后，按照设计要求，进行回填沟槽的工作。

厂区埋地管道安装施工方案
一、前言
厂区的管道安装在工程施工中扮演重要角色，它直接关系到公司生产运行和工
作环境。

为了确保管道安装质量和进度的顺利进行，制定了本方案。

二、施工准备
1.初步准备：施工前需明确管道敷设路径、地下设施情况，确定施工区
域。

2.材料准备：采购所需管道材料、连接件等，确保材料质量。

3.机械设备：准备挖掘机、扩大机等机械设备，以确保施工顺利进行。

三、施工过程
1.示意图编制：根据设计方案绘制管道示意图，明确管道敷设路径。

2.开挖工程：按照示意图的路径使用挖掘机进行开挖，确保开挖深度和
宽度符合要求。

3.管道敷设：将管道按照设计要求进行敷设，连接件装配。

4.土方回填：完成管道安装后，进行土方回填工作，使地面平整。

四、施工质量控制
1.施工过程中应定期进行质量检查，确保管道安装符合设计要求。

2.施工人员应具备相关资质，操作规范，严格按照方案要求施工。

五、安全生产管理
1.施工前需制定安全生产方案，设立安全警示标识，加强安全生产教育。

2.施工现场要保持整洁有序，消防器材齐全，确保施工人员安全。

六、总结
本文档详细介绍了厂区埋地管道安装施工方案，从施工准备、施工过程、质量
控制、安全生产管理等方面进行了阐述，希望通过良好的施工组织和管理，确保管道安装质量，保障公司生产运行的顺利进行。

埋地管道施工方案目录一、项目概况 (3)1. 管道信息 (4)1.1 管道类型及规格 (5)1.2 管道长度及走向 (6)1.3 管道材质及壁厚 (7)2. 施工区域及环境条件 (8)2.1 地理位置及治安环境 (9)2.2 地质条件及土壤类型 (10)2.3 施工现场水文及气象条件 (11)3. 相关法律法规及标准 (12)二、施工技术 (13)1. 管道铺设技术 (15)1.1 管道预热及润滑 (16)1.2 盾构穿越施工 (17)1.3 开挖及回填 (19)2. 焊缝施工技术 (19)2.1 焊缝准备及防腐 (20)2.2 焊接工艺及参数 (22)2.3 焊缝检验及记录 (23)3. 管道联接及验证 (25)3.1 管道联接方法及材料 (26)3.2 管道通压及泄漏检测 (28)三、施工机械及设备 (29)1. 施工机械清单 (31)1.1 土方开挖机具 (31)1.2 管道运输机具 (33)1.3 管道焊缝机具 (33)2. 设备配置及安全措施 (34)四、施工方案 (36)1. 施工组织及人员安排 (38)1.1 施工分段及进度安排 (40)1.2 人员分工及职责 (41)2. 施工流程及关键节点控制 (42)2.1 管道安装方案 (43)2.2 安全质量控制 (45)3. 风险评估及应急预案 (46)五、质量安全 (48)1. 质量控制标准及方法 (50)1.1 管道尺寸精度及坡度 (51)1.2 焊缝质量及验收标准 (52)1.3 管材防腐质量检查 (52)2. 安全生产管理 (54)2.1 安全措施及监控 (55)2.2 应急预案及演练 (56)一、项目概况项目背景：本项目是为了响应城市整体规划和便利市民生活的需求，拟在指定的区域内铺设一定长度和等级的埋地管道，以实现天然气、自来水或其他重要物质的输送功能。

项目范围及结构：项目规划内容包括主要管道的设计、材料选择、施工工艺、验收标准及维护保养等。

外网埋地管道施工方案
外网埋地管道施工是城市基础设施建设中的重要环节，合理的施工方案能够确保管道的安全性和可靠性。

本文将介绍外网埋地管道施工的方案设计和实施流程。

1. 施工前准备工作
1.1 方案设计
在进行外网埋地管道施工前，需要进行详细的方案设计。

设计应考虑地下管道布置、管道材质选择、施工方法等因素，确保施工过程中安全高效。

1.2 设备准备
准备必要的施工设备，包括挖土机、压路机、管道敷设机等，确保施工过程中的顺利进行。

2. 施工流程
2.1 地面标识
在施工前，需要将管道敷设的线路进行地面标识，避免在施工过程中出现误操作。

2.2 挖掘
根据设计方案，使用挖土机进行地面的挖掘工作，将地下管道敷设的通道挖掘出来。

2.3 管道敷设
使用管道敷设机将管道顺利铺设到挖掘好的通道中，确保管道的平整和安全。

2.4 整平压实
在管道敷设完成后，使用压路机等设备对地面进行整平和压实，确保管道处于稳固状态。

2.5 回填
将挖掘出的土方回填到管道周围，并进行适量的压实，确保管道周围的土壤承载力满足要求。

3. 施工注意事项
3.1 安全第一
施工过程中需严格遵守安全操作规程，确保施工人员和周围环境的安全。

3.2 质量保障
施工过程中应严格按照设计要求进行，确保施工质量符合标准。

结语
外网埋地管道施工是一项复杂的工程，需要设计合理的方案并严格按照流程进行施工，方可确保管道的稳固和可靠。

只有如此，才能更好地为城市基础设施建设做出贡献。

工厂室外埋地管道施工方案范本工厂室外埋地管道施工方案全厂地下管线安装工程施工方案1工程概况为保证某某项目全厂地下管道到由我公司进行施工；本工程地下管道主要包括雨水管道、消防水管道、循环水管道、生产给水管道事故水有压管线和生产生活污水管道，阀门井15座，检查井31座，室外消火栓22套和消防水炮4套；管道材质共有三种，分别包括碳钢管道、钢骨架管道、U-PVC管道，各种材料估算见下表；地下管网工程量）估算表序号管道名称单位数量连接形式备注1 焊接钢管米1424 焊接2 钢丝网骨架复合管米2320 热熔刚性接口包括套管3 PVC-U管米1204 溶剂粘接口4 无缝钢管米15 焊接套管合计米48402 编制依据2.1东华科技股份有限公司提供的给排水管道施工图纸（ 10-008）。

2.2《给排水道工程施工及验收规范》（GB50268-97）；2.3《石油化工给水排水管道工程施工及验收规范》（SH3533-）；2.4《土方与爆破工程施工验收规范》（GBJ201-1983）；2.5《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2.6《工程建设交工技术文件规定》（SH3503- ）；3 材料检验3.1材料检验的一般规定3.1.1管道组成件（管子、管件、法兰、垫片、紧固件、阀门等）必须具有制造厂的质量证明书，其材质、规格、型号应符合设计文件的规定，并应按国家现行标准100%进行外观检查，不合格者不得使用。

3.1.2焊接材料必须有质量证明书。

3.1.3法兰和盲板的密封面应平整光洁，不得有毛刺及径向沟槽。

3.1.4螺栓、螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺纹应配合良好。

3.2钢管检验3.2.1无裂纹、缩孔、夹渣、折迭、重皮等缺陷，锈蚀、机械损伤等缺陷不超过壁厚负偏差。

3.2.2钢板卷管周长及圆度允许偏差，应符合表3.2.2的规定焊接钢管周长及圆度允许偏差（mm）表3.2.2项目公称直径DN<800 800-1200 1300-1600 1700-240013.2.4焊接钢管的端面与轴线垂直度允许偏差，应为管外径的1%且不大于3mm；直线度允许偏差为1mm/m3.3 PVC-U管检验：管子和管件的颜色应一致，无色泽不均及分解变色线；内外壁应光滑、平整、无气泡、无裂口、无明显痕纹和凹陷；接口配合面应光滑平整。

埋地管道施工方案一、工程概况本次埋地管道施工工程涉及区域市区的道路及相关土地，总长度为XX公里。

施工内容包括给水管道、污水管道和雨水管道的铺设和连接。

二、工程准备1.施工队伍组建：根据项目需要，成立专业施工队伍，具备相关的资质和经验。

2.施工设备采购：购买或租赁必要的施工设备，包括导管机、挖掘机、压土机、管道连接设备等。

3.资材准备：采购所需的管材、阀门、接头、填土材料等。

三、施工步骤1.勘察：进行现场勘察，确认施工环境，确定管道的最佳线路和排水方向。

2.道路交通管制：与相关部门协调，进行交通管制，确保施工区域的安全。

3.清理施工区域：清理施工区域的杂物和垃圾，平整场地。

4.开挖沟槽：利用挖掘机进行沟槽的开挖，确保沟槽宽度和深度符合设计要求，并及时清理挖出的土方。

5.管道铺设：按照设计要求，将管道逐段铺设在沟槽中，并进行连接和固定。

6.测试：完成管道的铺设后，进行压力测试和泄漏测试，确保管道的质量和密封性。

7.填土回填：在管道连接和测试合格后，进行回填土方工作，确保管道的稳固。

8.路面修复：对挖掘的道路进行修复，包括交通标志和标线的恢复，确保施工区域的安全和正常使用。

9.清理施工现场：清理施工现场的杂物和垃圾，并进行整洁。

四、施工安全措施1.工地标识：设立施工区域警示牌和安全标语，提醒行人和车辆注意施工区域。

2.安全防护：施工人员必须佩戴安全帽、安全鞋等个人防护装备，工地周边必须设置安全围栏。

3.施工现场管理：设立施工现场监控，加强对施工现场的管理，防止人员和设备被盗。

五、环境保护措施1.水源保护：在施工过程中，注意保护附近的水源，避免因施工造成水源污染。

2.土地保护：在施工现场设置防护措施，防止土壤流失和沉积物进入沟槽。

3.噪音和扬尘控制：采取有效的噪音和扬尘控制措施，减少对周边居民的影响。

六、质量控制措施1.严格按照设计要求进行施工，保证管道的质量和线路的准确性。

2.进行压力测试和泄漏测试，确保管道的密封性和安全性。

一、地埋管道施工方案（一）供热直埋热水管道施工方案1、保温管及管件（1）保温管及管件应为工作管、保温层、外护管为一体的工厂预制的产品。

（2）在设计温度下和使用年限内，保温管和管件的保温结构不得损坏，保温管的最小轴向剪切强度不应小于0.08MPa。

（3）当工作管使用钢管、外护管使用高密度聚乙烯、保温材料使用硬质聚氨酯泡沫塑料时，保温管及管件应符合现行国家标准《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》GB/T 29047的相关规定；当工作管使用钢管、外护管使用玻璃钢、保温材料使用硬质聚氨酯泡沫塑料时，保温管应符合现行行业标准《玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管》CJ/T 129的相关规定。

（4）工作管弯头可采用锻造、热煨或冷弯制成，不得使用由直管段做成的斜接缝弯头。

弯头的最小壁厚不得小于直管段壁厚。

（5）工作管三通宜采用锻压、拔制制成。

三通主管和支管任意点的壁厚不应小于对应焊接的直管壁厚。

（6）工作管异径管应采用同心异径管，异径管圆锥角不应大于20°。

异径管壁厚不应小于直管道的壁厚。

（7）保温层厚度应符合设计规定，并应保证运行时外护管表面温度小于50℃。

（8）外护管两端应切割平整，并应与外护管轴线垂直，角度误差不应大于2.5°。

保温管件外护管的材质应与直管段外护管相同，厚度不应小于直管段外护管的厚度。

（9）保温管道工程宜设置泄漏监测系统，泄漏监测系统应与管网同时设计、施工及验收。

当管网设计发生变更时，应同时进行泄漏监测系统的设计变更。

2、管道布置与敷设（1）管道布置①管道的布置应符合现行行业标准《城镇供热管网设计规范》CJJ 34的相关规定。

②直埋热水管道与设施的净距应符合下表的规定：直埋热水管道与设施的净距温度比较，全年任何时候，对于10kV的电缆不高出10℃；对于35kV～110kV的电缆不高出5℃时，可减少表中所列净距。

③直埋热水管道的最小覆土深度应符合下表的规定，同时应进行稳定验算。

一、工程概况1. 工程名称：室外地下管道安装工程2. 工程地点：XX市XX区3. 工程内容：室外给水、排水、消防、燃气等地下管道安装及配套设施建设4. 工期要求：合同工期为60日历天，计划于2023年5月20日进场施工，2023年7月19日完成。

二、施工方案编制依据1. 《室外给水管道工程施工及验收规范》（GB50268-2008）2. 《室外排水管道工程施工及验收规范》（GB50242-2002）3. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）4. 《室外燃气管道工程施工及验收规范》（GB50251-2003）5. 施工图纸及设计文件三、施工准备1. 技术准备：组织施工人员学习相关规范、图纸，明确施工要求及注意事项。

2. 材料准备：根据工程量清单，采购各类管道、管件、阀门、配件等材料，确保材料质量符合要求。

3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工队伍素质。

4. 机具准备：准备各类施工机具，如挖掘机、推土机、吊车、电焊机、切割机等，确保施工顺利进行。

四、施工工艺1. 施工放样：根据设计图纸，确定管道走向，进行现场放样，确保管道安装准确无误。

2. 土方开挖：采用挖掘机进行土方开挖，注意保护地下管线及设施，确保开挖深度符合设计要求。

3. 管道铺设：根据管道类型，采用相应的铺设方法，如焊接、法兰连接、螺纹连接等，确保管道连接牢固。

4. 阀门及配件安装：按照设计要求，安装各类阀门、配件，确保其功能正常。

5. 管道试压：对安装完成的管道进行试压，检查管道是否有泄漏现象，确保管道质量。

6. 回填及路面恢复：完成管道施工后，进行回填土方，恢复路面，确保路面平整。

五、质量保证措施1. 材料质量：严格控制材料采购，确保材料质量符合规范要求。

2. 施工质量：加强施工过程管理，严格执行施工规范，确保施工质量。

3. 质量检验：对施工过程中的关键工序进行检验，确保质量符合要求。
