电力系统思考题答案第一章电力系统的基本概念1、何谓电力系统、电力网?电力系统——是由发电机（发电厂）、变压器（变电站）、电力线路及用户组成的。
电力网络——是由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
动力系统——在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。
2、电力系统运行有什么特点及要求?特点：1 电能不能大量储存2 暂态过程非常短促2 与国民经济及日常生活关系密切。
要求：1 保证安全可靠的供电（安全）2 保证良好的电能质量（优质）3 良好的经济性（经济）4 提供充足的电能（充足）5 环保问题（环保）3、我国目前3KV 及以上的电压等级是什么?我国规定的电力系统额定电压等级（KV）：3、6、10、35、（60）、110、（154）、220、330、500KV4、电力系统各元件的额定电压是如何确定的?1 用电设备的额定电压与系统的额定电压相同2 线路的额定电压：线路额定电压即线路的平均电压(Ua＋Ub)/2 。
线路两端都可以接用电设备,而用电设备的容许电压偏移一般为±5%；沿线路的电压降落一般为10%；线路首端电压：Ua=UN(1+5%)；线路末端电压：Ub＝UN (1－5%)；ULN＝（Ua＋Ub）∕2=UN3 发电机的额定电压：发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05 倍UGN ＝UN（1＋5％）4 变压器的额定电压：变压器一次侧：额定电压取等同于用电设备额定电压，对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压即： U1N＝UGN ＝UN（1＋5％）二次侧：相当于电源，额定电压取比线路额定电压高5% 。
因变压器二次侧额定电压规定为空载时的电压，而额定负荷下变压器内部电压降落约为5%。
为使正常时变压器二次侧电压较线路额定电压高5%，变压器二次侧额定电压取比线路额定电压高10%。
1、电力系统各类元件的额定电压与电力网的额定电压有什么关系？*发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压高5 ％*电力线路和系统的额定电压相等，称为网络的额定电压*根据T的功率传输方向，规定T接受功率侧的绕组为一次绕组，输出功率侧的绕组为二次绕组。
一次绕组相当于受电设备时，变压器额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。
二次绕组的作用相当于供电设备，考虑其内部电压损耗，额定电压规定比系统的额定电压高10% ，如果变压器的短路电压小于7％或直接（包括通过短距离线路）与用户联接时，则规定比系统的额定电压高5％。
分接头的额定电压规定为：主抽头额定电压加上主抽头额定电压乘以分接头档位。
例如对于＋5％抽头，升压变压器为242+0.05*242=254.1kV对于-5％抽头，升压变压器为242-0.05×242=229.9kV，同样对于＋5％抽头，降压变压器则为220+0.05*220=231kV同样对于-5％抽头，降压变压器则为220-0.05*220=209kV第二章1、架空线路的导线换位有什么作用？当三相导线排列不对称时，各相导线所交链的磁链及各相等值电感便不相同，这将引起三相参数不对称。
利用导线换位可使各相平均电感接近相等。
2、分裂导线对线路的电感电容参数各有什么影响？分裂导线的作用：1）减小输电线电感参数L0；2）增大导线的等值半径防止和减小电晕损耗；3）增大输电线电容参数C03、试绘制电力网计算中常采用的双绕组变压器和三绕组变压器的等值电路。
双绕组变压器的单相等值电路接线图三绕组变压器的单相等值电路接线图8、试列写变压器短路试验和开路试验的所得的4个参数，写出用这些参数计算变压器漏电阻、漏电抗；励磁电导和励磁电纳的计算公式并说明公式中变量的单位。
变压器铭牌上的四个数据：短路损耗△Ps，短路电压Vs %，空载损耗△P0，空载电流I0％。

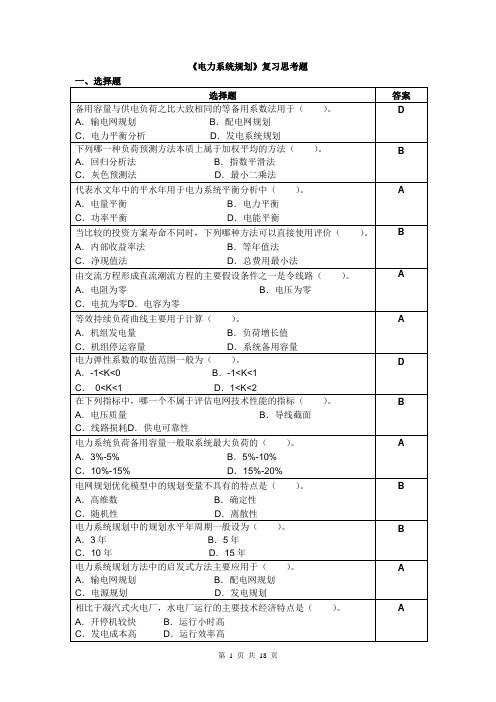

《电力系统规划》复习思考题由于AC 1 < AC 2,故知甲方案比较经济。
图1所示系统图，已知元件参数P 1=P 3=0.85，P 2=0.9,试用状态列举法计算系统可靠性; 图2所示系统图，已知元件参数P 1=P 2=0.9，P 3=P 4=0.8, 试用最小割集法计算系统可靠性。
X X 12X 3图 1 图 2答案：(1) 状态列举法形成状态矩阵，(因n=3，所以状态数m=23=8，状态矩阵为23×3阶,划分系统停运状态和运行状态)系统停运概率为 P(D)=p 1q 2q 3+q 1p 2p 3+q 1p 2q 3+q 1q 2p 3+q 1q 2q 3=0.16275 则系统可靠度为 P(U)=1－P(D)= 1－0.156=0.83725 或P(U)=p 1 p 2 p 3 + p 1p 2q 3 + p 1q 2 p 3=0.83725 (2) 最小割集法已知最小割集,211D D C =, 234C D D =则()()()()121212123412342222()0.10.20.10.20.0496P D P C C P C P C P C C q q q q q q q q =+=+-=+-=+-⨯=所以()1()0.9504P U P D =-=已知某电网统计数据，如下表所示，试用回归分析法预测供电区工农业产值增长到2000年16亿元时的需电量。
年份1995 1996 1997 1998 1999 工农业产值（亿元） 4 6 7 9 12 用电量（108千瓦时） 11.5234答案： 解：n=5,1xnii =∑=38,1nii y=∑=11.5,21xnii =∑=326,1x ni ii y=∑=102,⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=0001000101100011010111113S ⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=3213213213213213213213213q q q P q q q P q P P q q q P P q P q P P P P P P则51023811.5b 0.3953261444⨯-⨯==⨯-, 11.50.3938a 0.665-⨯==-,预测式0.660.39x i i y =-+2000年需用电量为20000.660.3916 5.5y =-+⨯=亿千瓦时。
电⼒系统分析思考题与习题及答案第1章思考题与习题1-1动⼒系统、电⼒系统和电⼒⽹的基本组成形式如何？1-2电⼒系统的接线⽅式有⼏种？何谓开式⽹络？何谓闭式⽹络？1-3简述电⼒系统运⾏特点和要求。
1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电⼒系统的电压等级？简述主要电压等级。
1-6电⼒系统的各个元件（设备）的额定电压如何确定？举例说明。
1-7电⼒系统的负荷曲线有⼏种？什么是年持续负荷曲线和最⼤负荷利⽤⼩时数？T。
1-8某⼀负荷的年持续负荷曲线如图1-11所⽰，试求最⼤负荷利⽤⼩时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所⽰的电⼒系统中发电机和变压器的额定电压（图中标⽰电⼒系统的额定电压）。
图1-12题1-9电⼒系统接线图+抽头，T2运⾏于主抽头，1-10试求图1-12中各变压器的额定变⽐，当变压器T1运⾏于5%-抽头时，各变压器的实际变⽐是多少？T3运⾏于 2.5%1-11某电⼒系统的典型⽇负荷曲线如图1-13所⽰，试计算⽇平均负荷和负荷率。
图1-13题1-11的⽇负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采⽤分裂导线有哪些优点？电⼒线路⼀般采⽤什么样的等效电路表⽰？ 2-3 何谓⾃然功率？2-4 双绕组和三绕组变压器⼀般以什么样等值电路表⽰？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变⽐、实际变⽐、平均额定电压变⽐，在归算中如何应⽤？ 2-8 何谓有名值？何谓标⼳制？标⼳制有什么优缺点？基准值如何选取？ 2-9 电⼒系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别⽤在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的⽅法。
2-11 ⼀条长度为600km 的500kV 架空线路，使⽤4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=?=、、、。
电力系统分析思考题与习题及答案第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。
1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。
1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。
1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数Tma某。
图1-11题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。
图1-12题1-9电力系统接线图1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%抽头，T2运行于主抽头，T3运行于2.5%抽头时，各变压器的实际变比是多少？1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。
图1-13题1-11的日负荷曲线12/19/2022第2章思考题与习题2-1架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？2-3何谓自然功率？2-4双绕组和三绕组变压器一般以什么样等值电路表示？2-5对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？2-8何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？2-9电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10试推导由负荷功率求取恒定负荷阻抗或导纳的方法。
2-11一条长度为600km的500kV架空线路，使用4某LGJ-400分裂导线，r10.0187、某10.275km、b14.05106Skm、g10。
答案AA 、节点阻抗矩阵的对角元B 、自导纳 )。

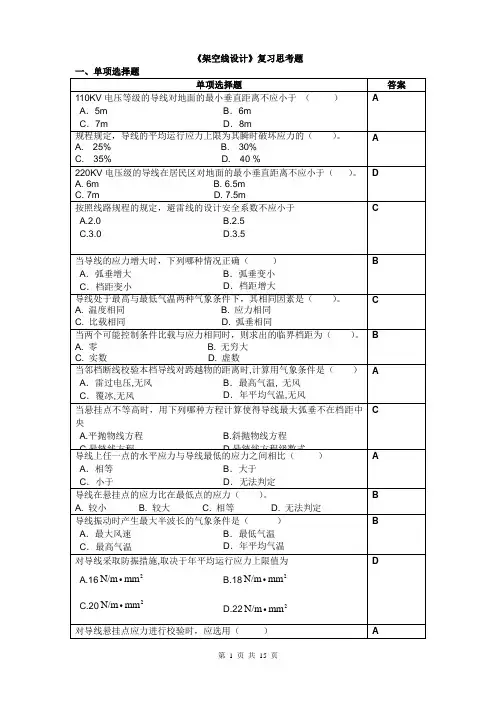

A《电力系统分析》复习思考题一、单项选择题单项选择k 点发生三相短路时，短路电流标么值为：ikR 《一，其中乙!.是（ ）0乙kkC 、节点导纳矩阵的对角元 D、互阻折; ___________________________________________电力系统的静态稳定性指的是正常运行的电力系统经受（）后能够自动恢复到原来状态的能力，或者用原有运行状态近似表示新运行状态的可能性。
A 、大干扰B 、微小的干扰C 、三相短路D 、两相短路 _____________________________________________电力系统的暂态稳定性所指的干扰不包括（BA 、大容量发电机突然退出运行B 、风吹导线导致的架空线路参数的改变C 、三相短路D 、两相短路 __________________________________________电力系统的钙态稳定性所指的干扰不包括（ hDA 、两相短路接地B 、两相短路C 、三相短路D 、一个普通灯泡的熄灭 ________________________________电力系统二次调频（）。
CA 、是由于生产、社会、气象变化引起的B 、是有差调节C 、由发电机组的调频器完成D 、不可以实现无差调节电力系统二次调频或频率的二次调整（）。
A 、由发电机组的调速器完成B 、 是由于生产、生活、社会、气象等变化引起的C 、 是有差调节D 、可以实现无差调节对于两端供电网，如果两个电源点i 、j 的电压完全相等，那么线路中的初步功率（A 、 不需考虑循环功率B 、 需叠加由节点i 流向节点j 的循环功率C 、 需叠加由节点j 流向节点i 的循环功率D 、 等于零发电机的P-Q 运行极限图如图一所示，（）。
A 、 当 cos (p =0.9 时，Pniax=32()MW, Qmax> 150MvarB 、 当 cos (p =0.9 时，Pmax=300MW, Qmax<150MvarC 、 当 cos (p =0.85 时，Pmax=350MW, Qmax= 186MvarD 、 当 cos (p =0.7 时，Pmax=300MW, Qmax= 186Mvar- 150 - 100 -50 0 30 100 150 200 2$OQ /Mv«r如图-•所示的年持续负荷曲线，负荷的最大负荷利用小时数为（ ）小时。
电力系统分析复习思考题电力系统分析复习思考题1、电力系统潮流计算的目的是什么？如何建立潮流计算模型?现有的主要潮流计算方法有哪些？(1)电力系统潮流计算是对复杂电力系统正常和故障条件下稳态运行状态的计算，潮流计算的目的是求取电力系统在给定运行方式下的节点电压和功率分布，从而用以检查各元件是否过负荷.各点电压是否满足要求，功率的分布和分配是否合理以及功率损耗等.潮流计算既是对电力系统规划设计和运行方式的合理性、可靠性及经济性进行定量分析的依据，又是电力系统静态和暂态稳定计算的基础.潮流计算的结果就是电力系统进行控制的目标、是系统可能出现的运行状态、是系统不希望出现的运行状态，是进行系统经济性调度、安全性评估的基础.(2)潮流计算是通过列写电路的功率平衡方程式来建立模型的.(3)潮流计算的数学模型：高斯迭代法(Gauss法)为基础的潮流计算方法；牛顿一拉夫逊法潮流计算；快速分解法.2.电力系统潮流中有功功率.无功功率的控制是如何实现的？有功功率控制：电力系统负荷的变化会引起电力系统频率的变化，系统中所有并列运行的发电机姐都装有调速器，有可调容量的机组的调速器均将反应系统频率的变化，按各自的静态调节特性，及时调节各发电机的出力改变机组的出力，使有功功率重新达到平衡；同时，还可通过发电机组调速器的转速整定元件来实现有功功率的控制.无功功率控制：调节发电机的励碰电流可改变发电机发出的无功功率，同时，并联电容、同步调相机和静止补偿器等无功功率补偿设备，也可实现无功功率的调节.3,电力系统有功功率与频率是什么关系？在电力系统中，频率与有功功率是一对统一体，当有功负荷与有功电源出力相平衡时，频率就正常，达到額定值50Hz.而当有功负荷大于有功出力时，频率就下降，反之，频率就上升.当系统中出现有功功率不平衡时，如有功功率电源不足或负荷増大时，将会引起系统频率下降；反之造成系统频率过高.任何频率偏移，都会造成频率的降低。
