电力系统规划复习思考题(附答案)

第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？T。

1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图+抽头，T2运行于主抽头，1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%-抽头时，各变压器的实际变比是多少？T3运行于 2.5%1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？ 2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？ 2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？ 2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km 的500kV 架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。

第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？T。

1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图+抽头，T2运行于主抽头，1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%-抽头时，各变压器的实际变比是多少？T3运行于 2.5%1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？ 2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？ 2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？ 2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km 的500kV 架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。

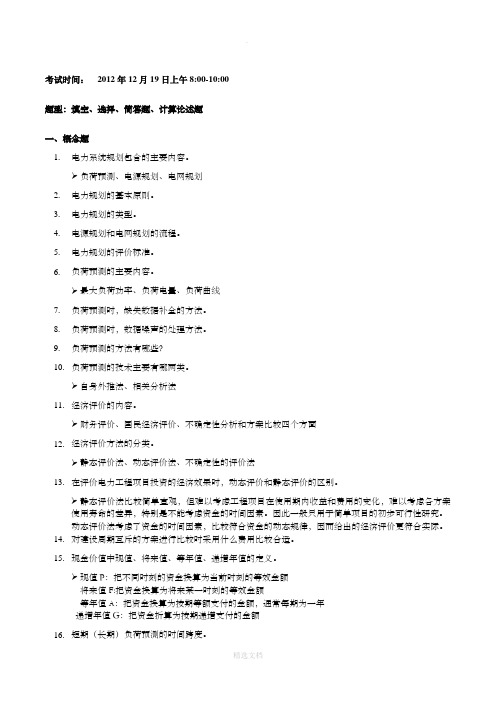

考试时间：2012年12月19日上午8:00-10:00题型：填空、选择、简答题、计算论述题一、概念题1.电力系统规划包含的主要内容。

➢负荷预测、电源规划、电网规划2.电力规划的基本原则。

3.电力规划的类型。

4.电源规划和电网规划的流程。

5.电力规划的评价标准。

6.负荷预测的主要内容。

➢最大负荷功率、负荷电量、负荷曲线7.负荷预测时，缺失数据补全的方法。

8.负荷预测时，数据噪声的处理方法。

9.负荷预测的方法有哪些？10.负荷预测的技术主要有哪两类。

➢自身外推法、相关分析法11.经济评价的内容。

➢财务评价、国民经济评价、不确定性分析和方案比较四个方面12.经济评价方法的分类。

➢静态评价法、动态评价法、不确定性的评价法13.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。

➢静态评价法比较简单直观，但难以考虑工程项目在使用期内收益和费用的变化，难以考虑各方案使用寿命的差异，特别是不能考虑资金的时间因素。

因此一般只用于简单项目的初步可行性研究。

动态评价法考虑了资金的时间因素，比较符合资金的动态规律，因而给出的经济评价更符合实际。

14.对建设周期互斥的方案进行比较时采用什么费用比较合适。

15.现金价值中现值、将来值、等年值、递增年值的定义。

➢现值P：把不同时刻的资金换算为当前时刻的等效金额将来值F:把资金换算为将来某一时刻的等效金额等年值A：把资金换算为按期等额支付的金额，通常每期为一年递增年值G：把资金折算为按期递增支付的金额16.短期（长期）负荷预测的时间跨度。

➢24~48h(年)17.中长期负荷预测中负荷变化的指标。

18.负荷预测中对曲线进行拟合，哪些曲线有饱和效应。

19.日负荷曲线的主要用途。

20.日负荷曲线的两个主要指标。

21.准确的负荷预测所必须具备的条件。

22.电力规划的优化模型主要包括那两部分。

23.电力规划模型的目标函数一般有哪几种？24.电力规划模型的约束条件包括哪几个？25.输电导线截面积选择的依据。

《电力系统规划》复习思考题由于AC 1 < AC 2,故知甲方案比较经济。

图1所示系统图，已知元件参数P 1=P 3=0.85，P 2=0.9,试用状态列举法计算系统可靠性; 图2所示系统图，已知元件参数P 1=P 2=0.9，P 3=P 4=0.8, 试用最小割集法计算系统可靠性。

X X 12X 3图 1 图 2答案：(1) 状态列举法形成状态矩阵，(因n=3，所以状态数m=23=8，状态矩阵为23×3阶,划分系统停运状态和运行状态)系统停运概率为 P(D)=p 1q 2q 3+q 1p 2p 3+q 1p 2q 3+q 1q 2p 3+q 1q 2q 3=0.16275 则系统可靠度为 P(U)=1－P(D)= 1－0.156=0.83725 或P(U)=p 1 p 2 p 3 + p 1p 2q 3 + p 1q 2 p 3=0.83725 (2) 最小割集法已知最小割集,211D D C =, 234C D D =则()()()()121212123412342222()0.10.20.10.20.0496P D P C C P C P C P C C q q q q q q q q =+=+-=+-=+-⨯=所以()1()0.9504P U P D =-=已知某电网统计数据，如下表所示，试用回归分析法预测供电区工农业产值增长到2000年16亿元时的需电量。

年份1995 1996 1997 1998 1999 工农业产值（亿元） 4 6 7 9 12 用电量（108千瓦时） 11.5234答案： 解：n=5,1xnii =∑=38,1nii y=∑=11.5,21xnii =∑=326,1x ni ii y=∑=102,⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=0001000101100011010111113S ⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=3213213213213213213213213q q q P q q q P q P P q q q P P q P q P P P P P P则51023811.5b 0.3953261444⨯-⨯==⨯-, 11.50.3938a 0.665-⨯==-,预测式0.660.39x i i y =-+2000年需用电量为20000.660.3916 5.5y =-+⨯=亿千瓦时。

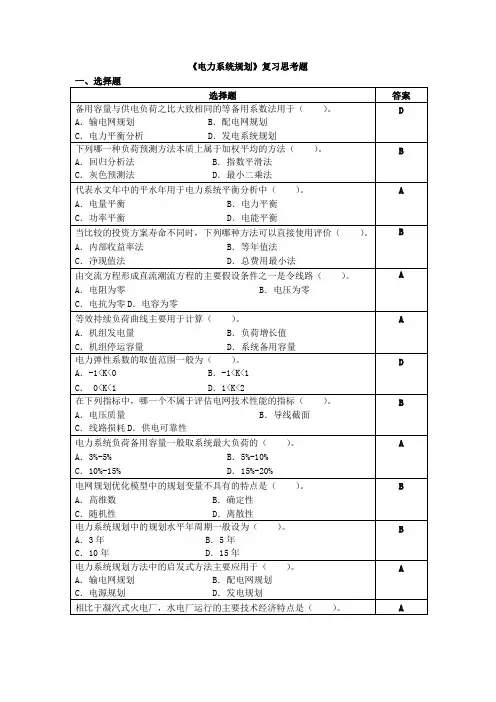

《电力系统规划》复习思考题一、选择题选择题答案备用容量与供电负荷之比大致相同的等备用系数法用于（）。

D A．输电网规划B．配电网规划C．电力平衡分析D．发电系统规划下列哪一种负荷预测方法本质上属于加权平均的方法（）。

B A．回归分析法B．指数平滑法C．灰色预测法D．最小二乘法代表水文年中的平水年用于电力系统平衡分析中（）。

A A．电量平衡B．电力平衡C．功率平衡D．电能平衡B 当比较的投资方案寿命不同时，下列哪种方法可以直接使用评价（）。

A．内部收益率法B．等年值法C．净现值法D．总费用最小法A 由交流方程形成直流潮流方程的主要假设条件之一是令线路（）。

A．电阻为零B．电压为零C．电抗为零D．电容为零等效持续负荷曲线主要用于计算（）。

A A．机组发电量B．负荷增长值C．机组停运容量D．系统备用容量电力弹性系数的取值范围一般为（）。

D A．-1<K<0 B．-1<K<1C．0<K<1 D．1<K<2在下列指标中，哪一个不属于评估电网技术性能的指标（）。

B A．电压质量B．导线截面C．线路损耗D．供电可靠性电力系统负荷备用容量一般取系统最大负荷的（）。

A A．3%-5% B．5%-10%C．10%-15% D．15%-20%电力系统规划中的规划水平年周期一般设为（）。

B A．3年B．5年C．10年D．15年相比于凝汽式火电厂，水电厂运行的主要技术经济特点是（）。

A A．开停机较快B．运行小时高C．发电成本高D．运行效率高按农村电网规划设计要求，10KV线路的供电半径不应大于（）。

B A．10Km B．15KmC．20Km D．25Km电网规划的标量函数PI主要用于反映系统的（）。

B A．电能损耗大小B．负荷过载状况C．电压质量变化D．无功潮流分布电网规划关于线路输送容量限制是对（）。

A A．原有线路B．新建线路C．全部线路D．虚拟线路电网规划设计中的N—1检验原则的1是指（）。

第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？T。

1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图+抽头，T2运行于主抽头，1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%-抽头时，各变压器的实际变比是多少？T3运行于 2.5%1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km的500kV架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。

电力系统稳态分析复习思考题答案附后课件可编辑HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】设节点1电压为1U ，节点2的电压2U ，节电1电压超前节点2电压的相角为δ，Q P 、分别为从节点1向节点2传输的有功功率和无功功率。

由于高压电力网络中R X >>，NN U QX U QX PR U U U ≈+≈-=∆21，22111112221NN N N U PX U QR PX U U U U tg U U U tg U U U tg ≈-=≈≈∆-=∆+=---δδδδδ， 所以XU U U Q N )(21-=，X U P N 2δ=，当21U U >时，0>Q ；当21U U <时，0<Q 。

即无功功率总是从电压高的节点向电压低的节点传输。

当0>δ时，0>P ；当0<δ时，0<P ，即有功功率总是从电压相位超前的节点向电压相位滞后的节点传输。

8、求图示网络的有功分点、无功分点。

线路单位长度参数+Ω/km 。

解：将电网在电源点1拆开得到以下的两端电压相等的两端供电网。

由于各线路的单位长度的参数相等，所以该电网为均一网，根据均一网供载功率的计算公式得：)(6.0533.0)58()6.5533.8(~~~)(4.6467.9)161217()1217()710(17)58(~)(6.5533.8)161217(16)710()1612()58(~212231312MVA j j j S S S MVA j j j S MVA j j j S +=+-+=-=+=+++⨯++⨯+=+=++⨯+++⨯+= 电力网的初步功率分布如图，由图可知负荷点③既是有功功率分点，也是无功功率分点。

9、图示环网中变压器的变比均为实际变比，请指出是否存在循环功率如存在循环功率，请指出循环功率的方向若忽略电网各元件的电阻，请指出循环功率的性质。

第1章思考题与习题 1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max T 。

图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%+抽头，T2运行于主抽头，T3运行于 2.5%-抽头时，各变压器的实际变比是多少？1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？ 2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？ 2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km 的500kV 架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。

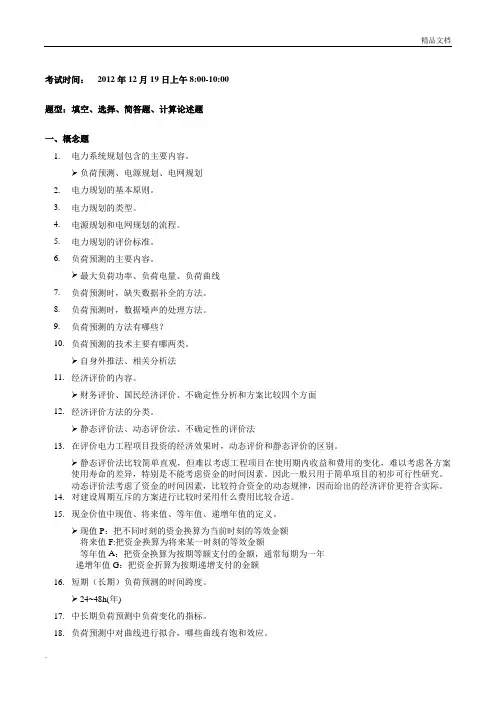

考试时间：2012年12月19日上午8:00-10:00题型：填空、选择、简答题、计算论述题一、概念题1.电力系统规划包含的主要内容。

➢负荷预测、电源规划、电网规划2.电力规划的基本原则。

3.电力规划的类型。

4.电源规划和电网规划的流程。

5.电力规划的评价标准。

6.负荷预测的主要内容。

➢最大负荷功率、负荷电量、负荷曲线7.负荷预测时，缺失数据补全的方法。

8.负荷预测时，数据噪声的处理方法。

9.负荷预测的方法有哪些？10.负荷预测的技术主要有哪两类。

➢自身外推法、相关分析法11.经济评价的内容。

➢财务评价、国民经济评价、不确定性分析和方案比较四个方面12.经济评价方法的分类。

➢静态评价法、动态评价法、不确定性的评价法13.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。

➢静态评价法比较简单直观，但难以考虑工程项目在使用期内收益和费用的变化，难以考虑各方案使用寿命的差异，特别是不能考虑资金的时间因素。

因此一般只用于简单项目的初步可行性研究。

动态评价法考虑了资金的时间因素，比较符合资金的动态规律，因而给出的经济评价更符合实际。

14.对建设周期互斥的方案进行比较时采用什么费用比较合适。

15.现金价值中现值、将来值、等年值、递增年值的定义。

➢现值P：把不同时刻的资金换算为当前时刻的等效金额将来值F:把资金换算为将来某一时刻的等效金额等年值A：把资金换算为按期等额支付的金额，通常每期为一年递增年值G：把资金折算为按期递增支付的金额16.短期（长期）负荷预测的时间跨度。

➢24~48h(年)17.中长期负荷预测中负荷变化的指标。

18.负荷预测中对曲线进行拟合，哪些曲线有饱和效应。

19.日负荷曲线的主要用途。

20.日负荷曲线的两个主要指标。

21.准确的负荷预测所必须具备的条件。

22.电力规划的优化模型主要包括那两部分。

23.电力规划模型的目标函数一般有哪几种？24.电力规划模型的约束条件包括哪几个？25.输电导线截面积选择的依据。

电力系统思考题（考试问答题必考的题库）第六章思考题1、什么是电力系统的电磁暂态过程？变压器、输电线路等元件，不牵涉角位移、角速度等机械量，一般研究电磁暂态过程。

2、什么是电力系统的机电暂态过程？电力系统中同步发电机、异步电动机等转动元件，运动过程由电磁转矩（或功率）和机械转矩（或功率）不平衡决定，称机电暂态过程。

3、电力系统的故障分哪两种？分别又可称为什么故障？电力系统运行常发生故障，大多数是短路故障，少数是断线故障。

短路故障又称横向故障。

断线故障又称纵向故障。

4、短路故障有什么类型？短路的主要原因是什么？短路计算的目的是什么？短路的类型：三相短路、两相短路、单相短路接地和两相短路接地。

短路根本原因：电气设备载流部分相与相之间或相对地的绝缘受到损坏。

短路计算目的：1）短路电流计算是电力技术方面基本问题之一。

2）发电厂、变电所及整个电力系统的设计、运行中均以短路计算结果作为依据：5、什么是无限大功率电源？1）电压和频率保持恒定；2）内阻抗为零。

6、什么是短路冲击电流？其主要用途是什么？空载、│α-φ│=90°时短路电流的最大瞬时值，称短路冲击电流。

短路冲击电流用于检验电气设备和载流导体电动力稳定度。

7、什么是最大有效值电流？其主要用途是什么？最大有效值电流也发生在短路后的半个周期：任一时刻t短路电流有效值It是以t为中心一个周期内瞬时电流均方根值：KM=1.8时最大有效值电流用于检验某些电器的断流能力8、定子短路电流中包含哪几个分量？各分量是如何产生的，各以什么时间常数衰减或是什么稳态值？(期中)1.定子绕组中的电流分量(1)直流分量：iαa，按定子绕组的时间常数Ta衰减。

(2)次暂态周期分量：i"pa，按T"d衰减。

(3)暂态周期分量：i'pa，按T'd衰减。

(4)稳态周期分量：ipa，不衰减。

9、励磁电流中包含哪几个分量？各分量是如何产生的，各以什么时间常数衰减或是什么稳态值？2.转子励磁绕组中的电流分量(1)空载励磁电流分量：if(0)，励磁调节器不动作时为定值。

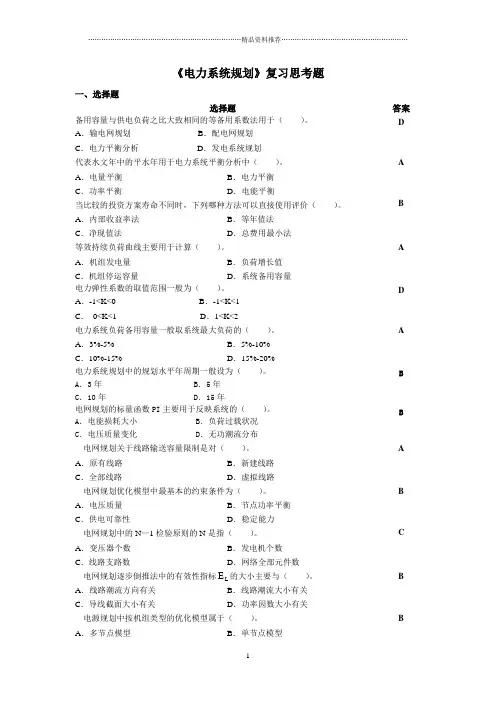

《电力系统规划》复习思考题一、选择题选择题答案备用容量与供电负荷之比大致相同的等备用系数法用于（）。

D A．输电网规划B．配电网规划C．电力平衡分析D．发电系统规划代表水文年中的平水年用于电力系统平衡分析中（）。

A A．电量平衡B．电力平衡C．功率平衡D．电能平衡B 当比较的投资方案寿命不同时，下列哪种方法可以直接使用评价（）。

A．内部收益率法B．等年值法C．净现值法D．总费用最小法A 等效持续负荷曲线主要用于计算（）。

A．机组发电量B．负荷增长值C．机组停运容量D．系统备用容量电力弹性系数的取值范围一般为（）。

D A．-1<K<0 B．-1<K<1C．0<K<1 D．1<K<2电力系统负荷备用容量一般取系统最大负荷的（）。

A A．3%-5% B．5%-10%C．10%-15% D．15%-20%电力系统规划中的规划水平年周期一般设为（）。

B A．3年 B．5年C．10年 D．15年电网规划的标量函数PI主要用于反映系统的（）。

B A．电能损耗大小 B．负荷过载状况C．电压质量变化 D．无功潮流分布电网规划关于线路输送容量限制是对（）。

A A．原有线路B．新建线路C．全部线路D．虚拟线路电网规划优化模型中最基本的约束条件为（）。

B A．电压质量B．节点功率平衡C．供电可靠性D．稳定能力C 电网规划中的N—1检验原则的N是指（）。

A．变压器个数B．发电机个数C．线路支路数D．网络全部元件数E的大小主要与（）。

B 电网规划逐步倒推法中的有效性指标LA．线路潮流方向有关B．线路潮流大小有关C．导线截面大小有关D．功率因数大小有关电源规划中按机组类型的优化模型属于（）。

B A．多节点模型B．单节点模型C．发电容量模型D．单母线模型对不可修复元件其参数MTTF代表了元件的（）。

A A．首次故障时间均值 B．平均运行时间均值C．首次修复时间均值 D．平均修复时间均值D 对灰色预测模型采用的检验方式为（）。

第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？T。

1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图+抽头，T2运行于主抽头，1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%-抽头时，各变压器的实际变比是多少？T3运行于 2.5%1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？ 2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？ 2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？ 2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km 的500kV 架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。

电⼒系统复习思考题1、电⼒系统各类元件的额定电压与电⼒⽹的额定电压有什么关系？*发电机的额定电压与系统的额定电压为同⼀等级时，发电机的额定电压规定⽐系统的额定电压⾼5 ％*电⼒线路和系统的额定电压相等，称为⽹络的额定电压*根据T的功率传输⽅向，规定T接受功率侧的绕组为⼀次绕组，输出功率侧的绕组为⼆次绕组。

⼀次绕组相当于受电设备时，变压器额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。

⼆次绕组的作⽤相当于供电设备，考虑其内部电压损耗，额定电压规定⽐系统的额定电压⾼10% ，如果变压器的短路电压⼩于7％或直接（包括通过短距离线路）与⽤户联接时，则规定⽐系统的额定电压⾼5％。

分接头的额定电压规定为：主抽头额定电压加上主抽头额定电压乘以分接头档位。

例如对于＋5％抽头，升压变压器为242+0.05*242=254.1kV对于-5％抽头，升压变压器为242-0.05×242=229.9kV，同样对于＋5％抽头，降压变压器则为220+0.05*220=231kV同样对于-5％抽头，降压变压器则为220-0.05*220=209kV第⼆章1、试绘制电⼒⽹计算中，单位长度输电线路等值电路采⽤的等值电路。

等值电路有哪些参数？各参数反映什么的物理现象？单位长度输电线路等值电路：如图所⽰其中参数电阻r0反映线路通过电流时产⽣有功功率损；电感L0反映载流导线产⽣磁场效应；电导g0反映线路绝缘介质中产⽣泄漏电流及导线附近空⽓游离⽽产⽣有功功率损失；C0反映带电导线周围电场效应。

2、何谓⼀相等值参数？电⼒系统的运⾏状态基本上是三相对称的（如正常运⾏状态）。

因此，只要研究⼀相电路情况就可以了。

电⼒系统的元件按三相连接，⼀般三相等值电路有星形和三⾓形两种。

为了便于应⽤⼀相等值电路进⾏分析计算，常把三⾓形电路化为星形电路。

星形电路等值电路中的参数（计及了其余两相影响（如互感等））称作的⼀相等值参数。

电力系统分析思考题与习题及答案(总26页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何1-2电力系统的接线方式有几种何谓开式网络何谓闭式网络1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么各有怎样要求1-5为什么要规定电力系统的电压等级简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定举例说明。

1-7电力系统的负荷曲线有几种什么是年持续负荷曲线和最大负荷利用小时数1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数T。

max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%+抽头，T2运行于主抽头，T3运行于 2.5%-抽头时，各变压器的实际变比是多少1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么2-1 架空线路采用分裂导线有哪些优点电力线路一般采用什么样的等效电路表示2-3 何谓自然功率2-4 双绕组和三绕组变压器一般以什么样等值电路表示2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗为什么2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用2-8 何谓有名值何谓标幺制标幺制有什么优缺点基准值如何选取2-9 电力系统等值电路的元件参数计算时，何谓精确计算法何谓近似计算法它们分别用在怎样的场合2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

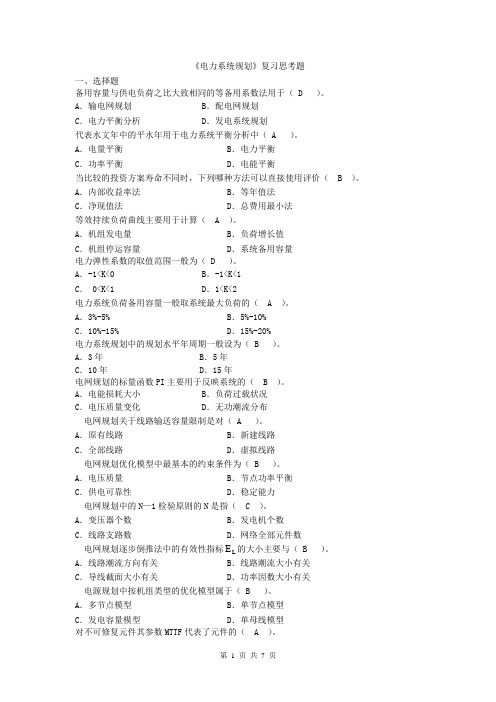

《电力系统规划》复习思考题一、选择题备用容量与供电负荷之比大致相同的等备用系数法用于（ D ）。

A．输电网规划 B．配电网规划C．电力平衡分析 D．发电系统规划代表水文年中的平水年用于电力系统平衡分析中（ A ）。

A．电量平衡B．电力平衡C．功率平衡D．电能平衡当比较的投资方案寿命不同时，下列哪种方法可以直接使用评价（ B ）。

A．内部收益率法B．等年值法C．净现值法D．总费用最小法等效持续负荷曲线主要用于计算（ A ）。

A．机组发电量B．负荷增长值C．机组停运容量D．系统备用容量电力弹性系数的取值范围一般为（ D ）。

A．-1<K<0 B．-1<K<1C． 0<K<1 D．1<K<2电力系统负荷备用容量一般取系统最大负荷的（ A ）。

A．3%-5% B．5%-10%C．10%-15% D．15%-20%电力系统规划中的规划水平年周期一般设为（ B ）。

A．3年 B．5年C．10年 D．15年电网规划的标量函数PI主要用于反映系统的（ B ）。

A．电能损耗大小 B．负荷过载状况C．电压质量变化 D．无功潮流分布电网规划关于线路输送容量限制是对（ A ）。

A．原有线路B．新建线路C．全部线路D．虚拟线路电网规划优化模型中最基本的约束条件为（ B ）。

A．电压质量B．节点功率平衡C．供电可靠性D．稳定能力电网规划中的N—1检验原则的N是指（ C ）。

A．变压器个数B．发电机个数C．线路支路数D．网络全部元件数E的大小主要与（ B ）。

电网规划逐步倒推法中的有效性指标LA．线路潮流方向有关B．线路潮流大小有关C．导线截面大小有关D．功率因数大小有关电源规划中按机组类型的优化模型属于（ B ）。

A．多节点模型B．单节点模型C．发电容量模型D．单母线模型对不可修复元件其参数MTTF代表了元件的（ A ）。

A．首次故障时间均值 B．平均运行时间均值C．首次修复时间均值 D．平均修复时间均值对灰色预测模型采用的检验方式为（ D ）。

电网规划建设思考题第一章 概述1、电力系统规划的任务和主要内容是什么？（书P2）2、输电线路的分类和结构？（书P3） 第二章 线路施工3、 装配式基础的优缺点。

4、 如何操作找正自立式铁塔基础的地脚螺栓？5 何谓混凝土的冬季施工？混凝土的冬季施工有哪些保证质量的措施？6 采用不等高塔腿式基础的主要优缺点有哪些？ 第三章 架空输电线路设计7、架空线路设计用的气象三要素是什么？( 书P46) 答：气象三要素：风、覆冰、气温。

8、什么是架空线的比载？有哪些分类？（书P52） 9、微风振动和大风舞动是怎么形成的？（书P61） 10、常见的输电线路防振措施有哪些？（书P63-P64） 第四章 输电线路测量11、简述光学经纬仪的对中和整平步骤。

12、简述杆塔定位测量的过程。

13、简述基础分坑测量的步骤。

答案：（1）分坑数据计算；（2）基础坑位测量；（3）基础坑位检查。

第五章 电网规划14、电力负荷的特性？ 压频特性和时空特性。

15、侧管理对电网的影响？ 削峰、填谷和负荷转移、战略性节电、战略性负荷增长、可塑性负荷。

16、输电网规划的分类？17、输电网规划应考虑的因素？ 投资、可靠性、环保约束、生产费用、网损。

18、电网规划的总体思路？19、影响电力负荷发展的因素有哪些？P89答：大致可以分为经济、时间、气候、随机干扰等四种类型。

20、常规输电网规划的步骤有哪些？P93 21、城市电网规划的目标有哪些(不确定)？P94 第六章 工程项目管理概论22、项目建设领域的工程建设项目定义？23、工程项目的基本特征：（1）唯一性（2）多重约束性（3）明细渐进性（4）投资风险性（5）管理复杂性（6）生命周期属性24、工程项目管理的概念及核心是什么？ 25、国网公司基建工作指导方针是什么？ 26、电网项目建设流程可分为哪四个阶段？ 27、基建标准化建设成果28、什么是工程项目管理，工程项目管理有哪些基本特征(书上没有)？P10029、工程项目管理有哪些主要制度？P10230、项目管理的核心是组织问题，项目管理有怎样的管理模式？P106 31、请简要描述电网项目建设的标准化流程。

第1章思考题与习题1-1动力系统、电力系统和电力网的基本组成形式如何？1-2电力系统的接线方式有几种？何谓开式网络？何谓闭式网络？1-3简述电力系统运行特点和要求。

1-4如何评价电能质量，电能质量的三个指标是什么？各有怎样要求？1-5为什么要规定电力系统的电压等级？简述主要电压等级。

1-6电力系统的各个元件（设备）的额定电压如何确定？举例说明。

1-7电力系统的负荷曲线有几种？什么是年持续负荷曲线和最大负荷利用小时数？T。

1-8某一负荷的年持续负荷曲线如图1-11所示，试求最大负荷利用小时数max图1-11 题1-8的年持续负荷曲线1-9试确定图1-12所示的电力系统中发电机和变压器的额定电压（图中标示电力系统的额定电压）。

图1-12题1-9电力系统接线图+抽头，T2运行于主抽头，1-10试求图1-12中各变压器的额定变比，当变压器T1运行于5%-抽头时，各变压器的实际变比是多少？T3运行于 2.5%1-11某电力系统的典型日负荷曲线如图1-13所示，试计算日平均负荷和负荷率。

图1-13题1-11的日负荷曲线第2章思考题与习题2-1 架空输电线路的电阻、电抗、电纳和电导是如何计算的，影响电抗的参数的主要因素是什么？2-1 架空线路采用分裂导线有哪些优点？电力线路一般采用什么样的等效电路表示？ 2-3 何谓自然功率？2-4 双绕组和三绕组变压器一般以什么样等值电路表示？2-5 对于升压型和降压型的变压器，如果所给出的其他原始数据均相同，它们的参数相同吗？为什么？2-7 什么称为变压器的额定变比、实际变比、平均额定电压变比，在归算中如何应用？ 2-8 何谓有名值？何谓标幺制？标幺制有什么优缺点？基准值如何选取？ 2-9 电力系统等值电路的元件参数计算时，何谓精确计算法？何谓近似计算法？它们分别用在怎样的场合？2-10 试推导由负荷功率求取恒定负荷阻抗或导纳的方法。

2-11 一条长度为600km 的500kV 架空线路，使用4×LGJ-400分裂导线，611110.01870.275 4.05100r x km b S km g -=Ω=Ω=⨯=、、、。
