过程控制考试试卷

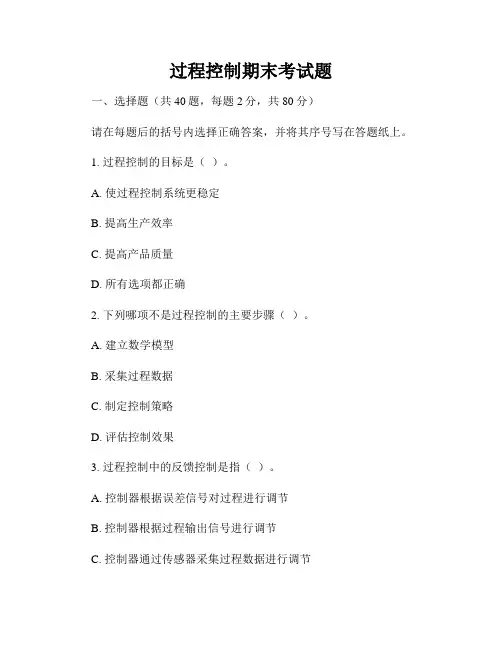

过程控制期末考试题一、选择题（共40题，每题2分，共80分）请在每题后的括号内选择正确答案，并将其序号写在答题纸上。

1. 过程控制的目标是（）。

A. 使过程控制系统更稳定B. 提高生产效率C. 提高产品质量D. 所有选项都正确2. 下列哪项不是过程控制的主要步骤（）。

A. 建立数学模型B. 采集过程数据C. 制定控制策略D. 评估控制效果3. 过程控制中的反馈控制是指（）。

A. 控制器根据误差信号对过程进行调节B. 控制器根据过程输出信号进行调节C. 控制器通过传感器采集过程数据进行调节D. 控制器根据控制策略进行调节4. 在过程控制中，传感器的作用是（）。

A. 实时监测过程变量B. 收集过程数据C. 发送控制信号D. 都是5. PID控制器中的D表示（）。

A. 比例项B. 积分项C. 微分项D. 都不是6. 过程控制中的SOPC代表（）。

A. Stock-Other-Production-ControlB. Structure-Operate-Produce-ControlC. Structured-Operated-Process-ControlD. Structure-Operate-Produce-Calculate7. 过程控制中，哪种控制策略常用于对连续变量进行控制（）。

A. 分段控制B. 比例控制C. 二值控制D. 都可以8. 在过程控制中，哪种控制策略常用于对离散变量进行控制（）。

A. 分段控制B. 比例控制C. 二值控制D. 都可以9. 控制系统稳定性是指系统（）。

A. 对外界干扰的抵抗能力B. 对控制命令的响应速度C. 对过程参数的适应能力D. 传感器的精度和灵敏度10. 过程控制中的开环控制指的是（）。

A. 控制器不考虑过程输出信号而进行调节B. 控制器根据过程输出信号进行调节C. 控制器根据误差信号对过程进行调节D. 控制器根据控制策略进行调节（以下题目略）二、简答题（共5题，每题10分，共50分）请简述下列问题的答案，并将其写在答题纸上。

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

过程控制考试期中试卷-答案解析过程控制考试试卷一、填空题（本题共计10分，包括3小题，10个填空，每空1分）1、简单控制系统由（控制器）、（执行机构）、（被控对象）和（检测变送仪表）四个环节组成。

2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。

3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。

4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。

5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。

6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。

7、动态前馈控制的设计思想是通过选择适当的（前馈）控制器，使干扰信号经过（前馈）控制器致被控量通道的动态特性完全复制对象（干扰）通道的动态特性，并使它们符号（相反）（正、反），从而实现对干扰信号进行完全补偿的目标。

8、自动调节系统常用参数整定方法（动态特性参数法），（稳定边界法），（衰减曲线法），（经验法）。

9、调节系统中调节器正、反作用的确定依据是：（保证控制系统成为负反馈）。

4、模糊控制器的设计（不依赖）被控对象的精确数学模型。

二、选择题（本题共计10分，包括5小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.2C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D. 设定值的变化3.定值调节系统是（X）环调节，前馈系统是（X）环调节( B )。

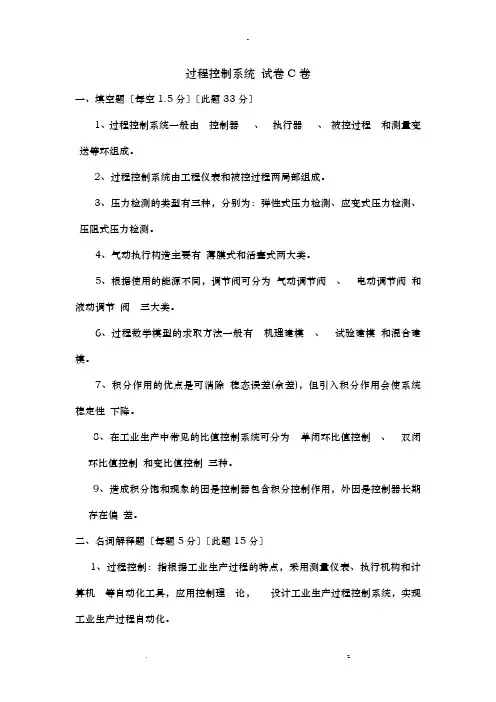

过程控制系统试卷C卷一、填空题〔每空1.5分〕〔此题33分〕1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。

2、过程控制系统由工程仪表和被控过程两局部组成。

3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。

4、气动执行构造主要有薄膜式和活塞式两大类。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。

8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、造成积分饱和现象的因是控制器包含积分控制作用，外因是控制器长期存在偏差。

二、名词解释题〔每题5分〕〔此题15分〕1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级开展的产物。

三、简答题〔每题8分〕〔此题32分〕1、什么是PID，它有哪三个参数，各有什么作用"怎样控制.答：PID是比例-积分-微分的简称。

其三个参数及作用分别为：〔1〕比例参数KC，作用是加快调节，减小稳态误差。

〔2〕积分参数Ki，作用是减小稳态误差，提高无差度〔3〕微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2、前馈与反响的区别有哪些.答：〔1〕控制依据：反响控制的本质是"基于偏差来消除偏差〞，前馈控制是"基于扰动消除扰动对被控量的影响〞。

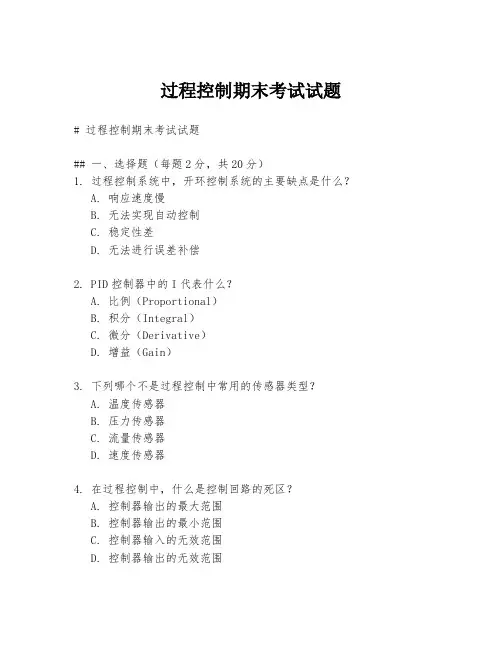

过程控制期末考试试题# 过程控制期末考试试题## 一、选择题（每题2分，共20分）1. 过程控制系统中，开环控制系统的主要缺点是什么？A. 响应速度慢B. 无法实现自动控制C. 稳定性差D. 无法进行误差补偿2. PID控制器中的I代表什么？A. 比例（Proportional）B. 积分（Integral）C. 微分（Derivative）D. 增益（Gain）3. 下列哪个不是过程控制中常用的传感器类型？A. 温度传感器B. 压力传感器C. 流量传感器D. 速度传感器4. 在过程控制中，什么是控制回路的死区？A. 控制器输出的最大范围B. 控制器输出的最小范围C. 控制器输入的无效范围D. 控制器输出的无效范围5. 什么是过程控制中的超调？A. 控制系统达到稳态时的偏差B. 控制系统在达到稳态前的最大偏差C. 控制系统在达到稳态后的偏差D. 控制系统在达到稳态后的持续偏差## 二、简答题（每题10分，共30分）1. 简述过程控制系统中前馈控制与反馈控制的区别。

2. 解释什么是PID控制器，并说明其三个组成部分的作用。

3. 描述过程控制系统中常见的几种控制策略，并简要说明其适用场景。

## 三、计算题（每题15分，共30分）1. 假设有一个简单的一阶过程控制系统，其传递函数为：\[ G(s) =\frac{K}{(1+\tau s)} \]，其中K=2，τ=0.5。

系统在单位阶跃输入下，求系统达到95%稳态值所需的时间。

2. 给定一个二阶过程控制系统，其开环传递函数为：\[ G(s) =\frac{K}{(s^2+2\zeta\omega_ns+\omega_n^2)} \]，其中K=5，ζ=0.7，ωn=10。

计算系统在单位阶跃输入下的超调量和上升时间。

## 四、案例分析题（20分）某化工企业的生产过程中，需要控制反应器内的温度。

该过程具有滞后特性，且温度变化对生产效率有显著影响。

请分析如何设计一个有效的控制策略来优化温度控制，并说明所选控制策略的优势。

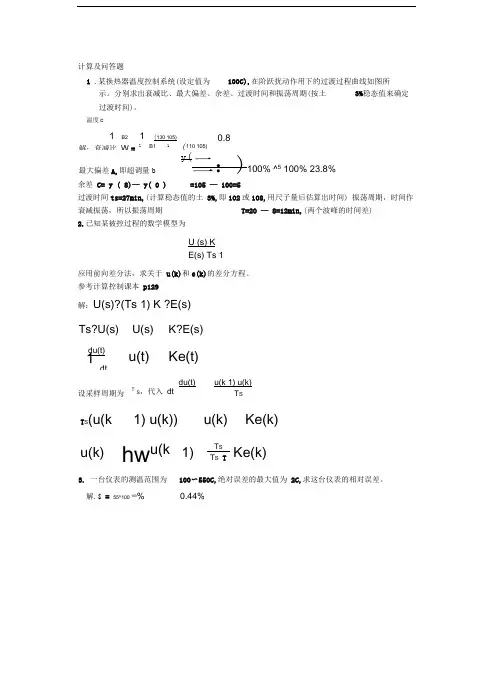

解.$ = 55^100 100%0.44%计算及问答题1 .某换热器温度控制系统(设定值为100C),在阶跃扰动作用下的过渡过程曲线如图所示。

分别求出衰减比、最大偏差、余差、过渡时间和振荡周期(按土3%稳态值来确定过渡时间)。

温度c余差 C= y ( 8)— y( 0 ) =105 — 100=5过渡时间ts=27min,(计算稳态值的土 3%,即102或108,用尺子量后估算出时间) 振荡周期，时间作衰减振荡，所以振荡周期 T=20 — 8=12min,(两个波峰的时间差)2.已知某被控过程的数学模型为U (s) KE(s) Ts 1应用前向差分法，求关于 u(k)和e(k)的差分方程。

参考计算控制课本 p129解：U(s)?(Ts 1) K ?E(s)1B21(130 105)解：衰减比 W =1B11(110 105)0.8最大偏差A,即超调量b y(二：)100% ^5100% 23.8%Ts?U(s) U(s) K?E(s)du(t)1dtu(t) Ke(t)设采样周期为 du(t)TS ，代入 dtu(k 1) u(k)T ST S(u(k 1) u(k)) u(k) Ke(k)u(k) hw u(k 1)T S T S TKe(k)3. 一台仪表的测温范围为 100〜550C,绝对误差的最大值为 2C,求这台仪表的相对误差。

: (1) 求出仪表最大绝对误差值； (2) 确定仪表的允许误差及精确度等级； (3)仪表经过一段时间使用后，重新校验时，仪表最大绝对误差为土 8C,问该仪表是否 还符合出厂时的精确度等级。

解：(1)最大绝对误差值为 6。

(2)仪表精度八矗100%伐％佰％所以允许误差为土 1.5%，仪表精度等级为1.5级。

(3)使用一段时间后的精度为a 所以不符合出厂时的精确度等级。

5. 如下图所示液位控制系统中， 被控变量、(2)操纵变量、(3)主要扰动、(4)输入信号、此题需特别注意！ ！解：被控过程物料的输入量时水的 流量Q1，输出量是水的流量 Q 2； (1) 被控变量是液位 H;(2) 操纵变量是流量 Q2;(开关在这里，控制排水量，而不是入水 量) (3) 主要扰动是流量Q1; 6.图所示液位过程的输入量为 q 〔，流出量为q 2、q 3,液位h 为被控参数，C 为容量系数,设R 〔、R 2、R 3为线性液阻，求： (1) 列出液位过程的微分方程组； (2) 画出液位过程的框图； (3)求液位过程的传递函数 W 0(s)=H (s)/Q 1(s)100% 1.6% 1.5%被控过程物料的输入量和输出量是什么？控制系统的 (1)(5)输出信号各是什么？⑶做拉氏变换7.用动态特性参数法整定单回路控制系统调节器参数时，测得过程的T= 8s, T=80s,自平衡率p= 1,当调节器分别采用 P 、PI 、PID 控制规律时，求0.75,调节器整定的参数 解：由于T 10 0.1 ,故应用表中〒0.2时的公式计算。

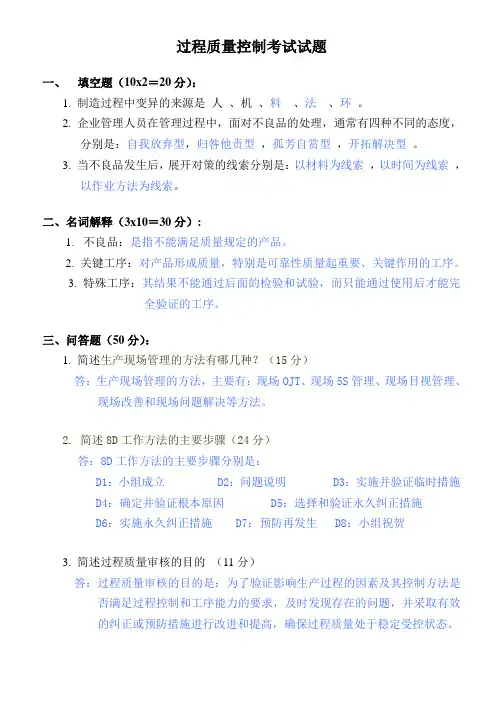

过程质量控制考试试题
一、填空题（10x2＝20分）：
1. 制造过程中变异的来源是人、机、料、法、环。

2. 企业管理人员在管理过程中，面对不良品的处理，通常有四种不同的态度，
分别是：自我放弃型，归咎他责型，孤芳自赏型，开拓解决型。

3. 当不良品发生后，展开对策的线索分别是：以材料为线索，以时间为线索，
以作业方法为线索。

二、名词解释（3x10＝30分）:
1. 不良品：是指不能满足质量规定的产品。

2. 关键工序：对产品形成质量，特别是可靠性质量起重要、关键作用的工序。

3. 特殊工序：其结果不能通过后面的检验和试验，而只能通过使用后才能完
全验证的工序。

三、问答题（50分）：
1. 简述生产现场管理的方法有哪几种？（15分）
答：生产现场管理的方法，主要有：现场OJT、现场5S管理、现场目视管理、现场改善和现场问题解决等方法。

2. 简述8D工作方法的主要步骤（24分）
答：8D工作方法的主要步骤分别是：
D1：小组成立 D2：问题说明 D3：实施并验证临时措施
D4：确定并验证根本原因 D5：选择和验证永久纠正措施
D6：实施永久纠正措施 D7：预防再发生 D8：小组祝贺
3. 简述过程质量审核的目的（11分）
答：过程质量审核的目的是：为了验证影响生产过程的因素及其控制方法是否满足过程控制和工序能力的要求，及时发现存在的问题，并采取有效
的纠正或预防措施进行改进和提高，确保过程质量处于稳定受控状态。

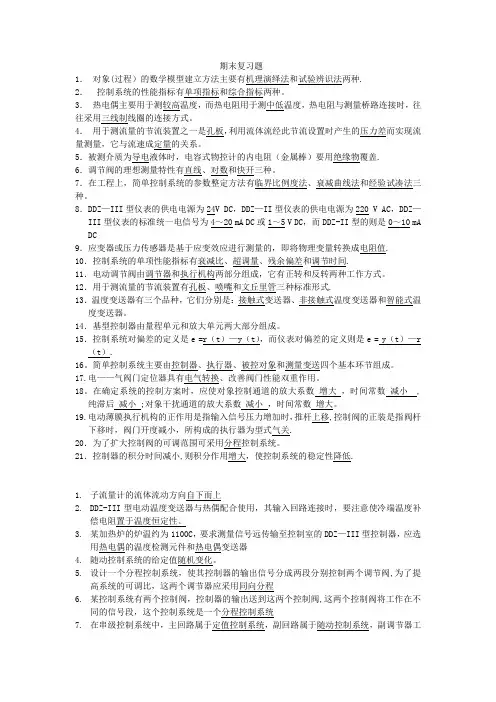

期末复习题1．对象(过程）的数学模型建立方法主要有机理演绎法和试验辨识法两种.2．控制系统的性能指标有单项指标和综合指标两种。

3．热电偶主要用于测较高温度，而热电阻用于测中低温度，热电阻与测量桥路连接时，往往采用三线制线圈的连接方式。

4．用于测流量的节流装置之一是孔板，利用流体流经此节流设置时产生的压力差而实现流量测量，它与流速成定量的关系。

5．被测介质为导电液体时，电容式物控计的内电阻（金属棒）要用绝缘物覆盖.6．调节阀的理想测量特性有直线、对数和快开三种。

7．在工程上，简单控制系统的参数整定方法有临界比例度法、衰减曲线法和经验试凑法三种。

8．DDZ—III型仪表的供电电源为24V DC，DDZ—II型仪表的供电电源为220 V AC，DDZ—III型仪表的标准统一电信号为4～20 mA DC或1～5 V DC，而DDZ-II型的则是0～10 mA DC9．应变器或压力传感器是基于应变效应进行测量的，即将物理变量转换成电阻值.10．控制系统的单项性能指标有衰减比、超调量、残余偏差和调节时间.11．电动调节阀由调节器和执行机构两部分组成，它有正转和反转两种工作方式。

12．用于测流量的节流装置有孔板、喷嘴和文丘里管三种标准形式.13．温度变送器有三个品种，它们分别是：接触式变送器、非接触式温度变送器和智能式温度变送器。

14．基型控制器由量程单元和放大单元两大部分组成。

15．控制系统对偏差的定义是e =r（t）—y（t），而仪表对偏差的定义则是e = y（t）—r （t）.16。

简单控制系统主要由控制器、执行器、被控对象和测量变送四个基本环节组成。

17.电——气阀门定位器具有电气转换、改善阀门性能双重作用。

18。

在确定系统的控制方案时，应使对象控制通道的放大系数增大，时间常数减小 ,纯滞后减小 ;对象干扰通道的放大系数减小，时间常数增大。

19.电动薄膜执行机构的正作用是指输入信号压力增加时，推杆上移,控制阀的正装是指阀杆下移时，阀门开度减小，所构成的执行器为型式气关.20．为了扩大控制阀的可调范围可采用分程控制系统。

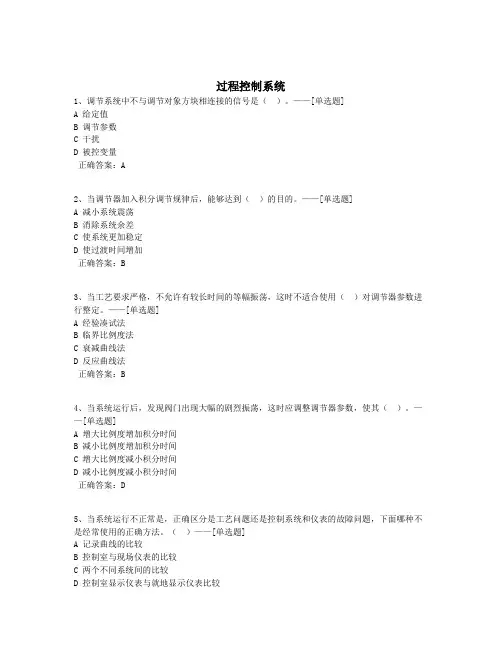

过程控制系统1、调节系统中不与调节对象方块相连接的信号是（）。

——[单选题]A 给定值B 调节参数C 干扰D 被控变量正确答案：A2、当调节器加入积分调节规律后，能够达到（）的目的。

——[单选题]A 减小系统震荡B 消除系统余差C 使系统更加稳定D 使过渡时间增加正确答案：B3、当工艺要求严格，不允许有较长时间的等幅振荡，这时不适合使用（）对调节器参数进行整定。

——[单选题]A 经验凑试法B 临界比例度法C 衰减曲线法D 反应曲线法正确答案：B4、当系统运行后，发现阀门出现大幅的剧烈振荡，这时应调整调节器参数，使其（）。

——[单选题]A 增大比例度增加积分时间B 减小比例度增加积分时间C 增大比例度减小积分时间D 减小比例度减小积分时间正确答案：D5、当系统运行不正常是，正确区分是工艺问题还是控制系统和仪表的故障问题，下面哪种不是经常使用的正确方法。

（）——[单选题]A 记录曲线的比较B 控制室与现场仪表的比较C 两个不同系统间的比较D 控制室显示仪表与就地显示仪表比较正确答案：C6、在确定调节通道时下面的哪种说法不正确（）。

——[单选题]A 调节通道的放大系数大一些好B 一般不选用主物料作调节参数C 调节通道的时间常数适当D 调节通道的纯滞后的时间影响不大正确答案：D7、判断一个控制器参数整定的好坏，是控制器的控制过程（）。

——[单选题]A 越快越好B 没有余差C 有较大衰减比D 有较好的稳定性和快速性正确答案：D8、比例度越大，对调节过程的影响是（）——[单选题]A 调节作用越弱B 调节作用越弱，过渡曲线变化快，振荡周期长，衰减比大C 调节作用越弱，过渡曲线变化缓慢，振荡周期短，衰减比大D 调节作用越弱，过渡曲线变化缓慢，振荡周期长，衰减比小正确答案：A9、积分时间越小，下列描述正确的是（）。

——[单选题]A 积分速度越小B 积分速度越大，积分作用越强，消除余差越快C 积分速度越小，积分作用越弱，消除余差越弱D 积分速度越大，积分作用越弱，消除余差越弱正确答案：B10、定值控制系统是（）固定不变的闭环控制系统。

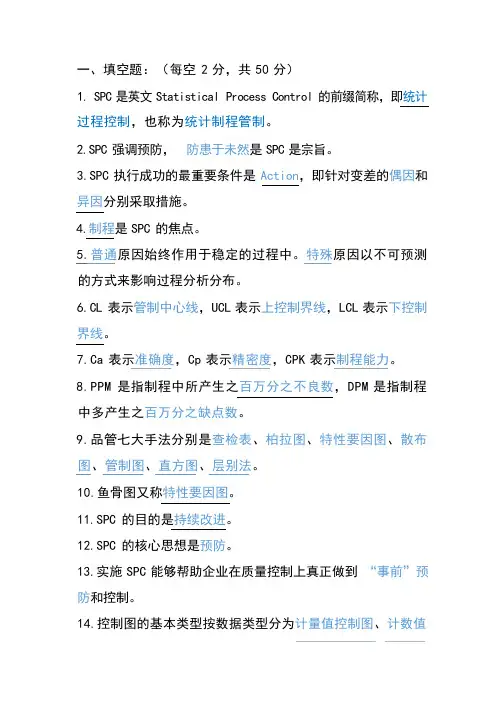

一、填空题：（每空 2 分，共50 分）1.SPC是英文Statistical Process Control的前缀简称，即统计过程控制，也称为统计制程管制。

2.SPC 强调预防，防患于未然是SPC 是宗旨。

3.SPC 执行成功的最重要条件是Action，即针对变差的偶因和异因分别采取措施。

4.制程是SPC 的焦点。

5.普通原因始终作用于稳定的过程中。

特殊原因以不可预测的方式来影响过程分析分布。

6.CL 表示管制中心线，UCL 表示上控制界线，LCL 表示下控制界线。

7.Ca 表示准确度，Cp 表示精密度，CPK 表示制程能力。

8.PPM 是指制程中所产生之百万分之不良数，DPM 是指制程中多产生之百万分之缺点数。

9.品管七大手法分别是查检表、柏拉图、特性要因图、散布图、管制图、直方图、层别法。

10.鱼骨图又称特性要因图。

11.SPC 的目的是持续改进。

12.SPC 的核心思想是预防。

13.实施SPC 能够帮助企业在质量控制上真正做到“事前”预防和控制。

14.控制图的基本类型按数据类型分为计量值控制图、计数值控制图。

15.计量型数据，通过实际测量而取得的连续性实际值，适于使用一下控制图进行分析：X-R均值和极差图、X-8均值和标准差图、X-R 中位值极差图、X-MR 单值移动极差图。

16.计数型数据，以计产品的件数或点数的方法，适于使用以下控制图进行分析：P chart不良率控制图、nP chart不良数控制图、C chart缺点数控制图、U chart单位缺点数控制图。

17.直方图是以一组无间隔的直条图表示频数分布特征的统计图，能够直观的现实出数据的分布情况。

18.制丝归档数据的时间间隔是15 秒。

19.如过程历史数据计算的AVERAGE=5，σ=0.2，过程目标值=5.1，则 LCL （控制下限）是4.4，CL （控制中心）是5.0，UCL （控制上限）是5.6。

20.使用控制图，对数据进行分组的基本原则是组内变异小，组间变异大。

第1 页共5 页过程控制系统课程试卷一、填空题：1、简单控制系统由控制装置、调节阀、被控对象和测量元件或变送器四个环节组成。

2、动态前馈控制的设计思想是通过选择适当的前馈控制器，使干扰信号经过前馈控制器致被控量通道的动态特性完全复制对象干扰通道的动态特性，并使它们符号反（正、反），从而实现对干扰信号进行完全补偿的目标。

3、随着控制通道的增益K的增加，控制作用增强，克服干扰的能力减弱，系统的余差减小，最大偏差增大。

（增大、减小）4、调节器参数工程整定法包括有临界比例法、衰减曲线法、经验凑试法。

5、热电偶回路的热电动势由温差电动势和温差电动势和接触电动势两部分组成。

6、某调节器的TI=∞，TD及δ分别放在任一中间位置，则调节器具有比例微分作用。

7、4～20mADC模拟电流信号与1～5VDC模拟电压信号为电动单元组合仪表的国际标准。

8、某台测温仪表的测温范围为0～500℃，校验该表得到的最大绝对误差为±3℃，则该仪表的精度等级为一级。

9、当广义过程控制通道时间常数较大或容量滞后较大，应引入微分环节调节。

10、调节系统中调节器正、反作用的确定依据是：保证控制系统为负反馈。

二、选择题1、下面关于补偿导线说法不正确的有（ B ）(A) 补偿导线与对应的热电偶在0～100℃的温度范围内有相同的热电特性(B) 补偿导线无极性(C) 不同的热电偶用的补偿导线也不同(D) 热电偶测温时使用补偿导线是为了将冷端延伸到温度比较恒定的地方2、在单回路控制系统中，增大比例系数，下列说法不正确的是( A )A．衰减率增大 B．残差减小C．超调量增大 D．振荡频率升高3、下列（A ）不是描述对象特性的参数。

A.过渡时间B.时间常数C.放大系数D.滞后时间4、在合成纤维锦纶生产中，熟化罐的温度是一个重要的参数，其期望值是一已知的时间函数，则熟化罐的温度控制系统属于（D ）。

C. 正反馈控制系统D. 程序控制系统5、如图所示的液位控制系统是一个（B ）。

华侨大学08-09学年第二学期期末考试试卷（A ）一 填空题（10分，每空1分）1. 调节系统在纯比例作用下已整定好，加入积分后，为保证原稳定度，此时应将比例度 。

2．表示调节阀流通能力的参数是 。

3.调节阀的流量特性是指 之间的关系，理想流量特性是指在 情况下得到的流量特性。

4.串级控制系统与单回路相比控制效果有显著的提高，主要体现在哪三方面： 、 、 。

5. 换热器温度控制系统如图1所示，若被加热流体出口温度过低会副流量B Q 之比为A BQ K Q =则比值系数α的值为 。

二、简答题30%（每题5分）1. 常用的评价控制系统动态性能的单项性能指标及误差积分指标有哪些？它们各有何特点？2. 如果系统中主、副回路的工作周期十分接近，例如分别为三分钟和两分钟，也就是说正好运行在共振区内，应采取什么措施来避免系统的共振，这种措施对控制系统的性能有什么影响？3. 试简述采用基于阶跃响应方法测试被控对象数学模型的方法与步骤？（假设对象是0()(1)nk G s Ts =+） 4. 基本模糊控制器由哪几部分组成，简述各部分在构成控制系统中的作用？5. 什么叫比值控制系统？常用比值控制方案有哪些？并比较其优缺点？6. 什么是调节阀的可调比？串联管系的100S 值，并联管系的100S '值对调节阀的可调比有何影响？三、对象传递函数3()4s e G s s -=，调节器采用PI 动作。

试用稳定边界法，估算调节器的整定参数。

（8分）有关参数整定如下表所示四、图2为聚合釜温度控制系统。

试问：（1）它是什么类型的控制系统。

（2）聚合釜的温度不允许过高，否则易发生事故，试确定执行器的气开、气关形式。

（3）确定主、副控制器的正反作用。

（4）简述当冷却水的压力波动时系统的控制过程。

（5）如果冷却水的温度是经常波动的，上述控制系统是否能满足要求？哪些地方需要改进？（6）当夹套内的水温作为副变量构成串级控制时，试确定主、副控制器的正、反作用。

过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

试卷一一、填空题（每空1分，共20分）1．所谓自动控制，就是在没有人直接参与的情况下，利用控制装置，对生产过程、工艺参数、目标要求等进行，使之按照预定的方案达到要求的指标。

2．按输入量变化的规律分类，自动控制系统可以分为系统、系统、系统。

3．过程控制系统的要求、、经济性。

4. 在经典控制理论中，主要有，和根轨迹法等几种分析方法。

5. 对数幅频特性L(ω)或它的渐近线大多与lgω成关系。

因此，若以L(ω)为纵轴，lgω为横轴，则其图线将为。

6. 热电阻Cu50中的“Cu”是指，“50”是指。

7. 电容式压力变送器由测量部件、和三部分组成。

8. 执行器按其能源形式分为液动、、三大类。

9. DCS是指。

10．串级控制系统能迅速克服进入回路的扰动，改善控制器的广义对象特性，容许回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

二、选择题（每题2 分，共20分）1、控制系统时域分析中，最常用的典型输入信号是( )。

A. 阶跃函数B. 脉冲函数C. 斜坡函数D. 正弦函数2、与开环控制相比较闭环控制的特征是（）A.系统有执行元件B.系统有控制器C.系统有放大元件D.系统有反馈环节3、积分环节的频率特性相位移θ(ω)=( )。

A. 90°B. -90°C. 0°D. -180°4、根据对象特性来选择控制规律时，对于控制通道滞后小，负荷变化不大，工艺参数不允许有余差的系统，应当选用( )控制。

A.比例B.比例积分C.比例微分D.比例积分微分5．如果系统不稳定，则系统( )A.不能工作B.可以工作，但稳定误差很大C.可以工作，但过渡时间很长D.可以正常工作6．.电—气阀门定位器将4-20MA的标准信号转换为（）的标准气压信号。

A、0.04MA-0.02MA B 0.02MA-0.1MA C、0.01-0.05MA D 0.03-0.15MA7．测4~20mA电流信号时用以下哪些工具：（）A.螺丝刀B.万用表C.校验仪（气压）D.试电笔8．液位调节系统的调节规律，通常选用（）。

《生产过程质量控制》考试试卷姓名：__________ 分数：_______一、填空题（20×2′）1．生产任何产品均应有符合GMP要求的___________及产品工艺卡。

所有工艺规范必须经过_____________，合格后方可用于正式生产。

2．生产过程开始前的检查包括：____________检查、____________检查、____________检查、____________检查、____________检查。

3．生产期间应定期对生产现场、环境、物料、生产设备及工艺参数设置进行___________，确保以上生产条件始终符合生产工艺要求。

4．生产过程中应_______对所生产的产品质量特性进行________和监控。

检查结果应符合过程控制标准及中间产品（待包装产品）质量标准，以确保工序始终处于____________。

5．为了保证生产所使用的物料流向正确，生产结束后应对所使用的_________、中间产品、成品及_____________________________数量进行物料平衡，平衡结果应符合规定要求。

6．生产过程中如发现任何偏离控制要求的情况，应履行_______________。

已确定的工艺、设备、标准、环境等发生变更时，应按控制程序执行。

7．质量控制点制定及_______均由_________会同有关人员讨论，___________批准后执行。

8．____________负责各质控点检查，并做好检查记录；如遇异常情况应立即汇报并采取______________________以保证产品质量。

9．操作人员在生产过程中应按______________标准要求进行自查，发现问题及时报告。

二、简答题（2×30′）1．简述******的制剂生产工序，并列出各工序的关键质量监控点。

2．简述防止生产过程中的污染和交叉污染的措施。
