一、初中物理电路类问题

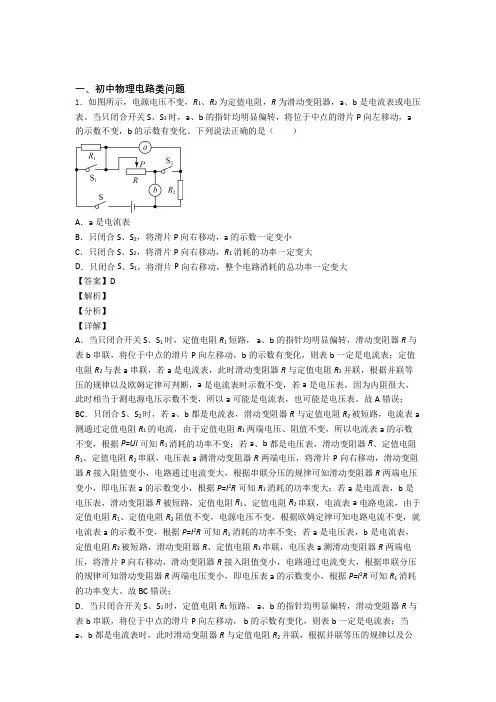

1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。以下说法正确的是（ ）
A ．b 可能是电流表、也可能是电压表
B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +
C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大
D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R
【答案】D
【解析】
【分析】
【详解】
A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R
=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R
=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；
B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R
=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两
端的电压，电流表测的是电路中的电流，则可知1U R I
∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；
C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，
电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果
把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移
动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；
C 错误；
D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
故选D 。
2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L 为节能灯，规格为“220V 15W ”、D 为发光二极管，规格为“1.2V 0.002A ”、S 为单刀双掷开关、R 为限流电阻。图中能够满足要求的电路（ ）
A ．
B ．
C ．
D．
【答案】B
【解析】
【分析】
【详解】
A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；
C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；
D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
3．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；
B ．开关S 1和S 2断开，只有灯泡L 2和L 3串联接入电路，电流表A 1是测L 2的电流，再闭合S 2，只有灯泡L 2接入电路，A 1仍测L 2的电流，B 正确；
C ．先闭合开关S 2，电流表A 1只测L 2的电流，A 2所在支路断路，示数为零；再闭合开关S 1，电流表A 1测L 1和L 2的总电流，即电流表A 1示数变大，A 2测L 2的电流，示数变大；C 错误；
D ．开关S 1和S 2闭合，有电流流过的灯泡恰好都正常发光，这时只有L 1、L 2并联接入电路，流过它们的电流都是0.5A ，电流表A 1测的是总电流，大小为1.0A ，D 错误。
4．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A 与毫安表mA 的示数分别为( ).
A ．0.13 A ．30 mA
B ．0.11 A, 10 mA
C ．0.33 A,30 mA
D ．0.31 A, 10 mA
【答案】A
【解析】
【详解】
通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：
30V 30mA 1000Ω
U I R ===
通过300Ω的电流： 30V 0.1A 300ΩI R U '=
==' 所以电流表A 的读数是：
0.1A 0.03A 0.13A +=
故A 项符合题意；BCD 项不符合题意；
5．如图所示的电路中，电源电压保持不变。闭合开关S ，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（ ）
