硅化加固地基施工

地基加固施工技术在建筑工程领域，地基的稳固性是确保建筑物安全和持久的关键。

地基加固施工技术作为一种重要的手段，旨在改善地基的物理和力学性能，提高其承载能力和稳定性，以满足建筑物的需求。

一、地基加固的重要性地基是建筑物的基础，它承受着整个建筑物的重量和各种荷载。

如果地基存在软弱、不均匀沉降、承载力不足等问题，将会给建筑物带来严重的安全隐患，如墙体开裂、倾斜、甚至倒塌。

因此，在建筑施工前或在建筑物出现地基问题时，进行地基加固是非常必要的。

二、常见的地基加固施工技术1、换填垫层法换填垫层法是将基础底面下一定深度范围内的软弱土层挖去，然后回填强度较高、压缩性较低、并且无腐蚀性的材料，如砂、碎石、灰土、素土等，并分层夯实至设计要求的密实度。

这种方法适用于浅层软弱地基及不均匀地基的处理，能有效地提高地基的承载力，减少地基的沉降量。

2、强夯法强夯法是利用起重设备将重锤提升到一定高度，然后自由落下，给地基以强大的冲击能量，在冲击力的作用下，地基土被压实、挤密，从而提高地基的强度和稳定性。

强夯法适用于处理碎石土、砂土、低饱和度的粉土与黏性土、湿陷性黄土、素填土和杂填土等地基。

3、挤密桩法挤密桩法是在地基中打入桩管，然后在桩管中填入灰土、素土等材料，并分层夯实，形成桩体。

桩体与桩间土共同组成复合地基，从而提高地基的承载力和减少沉降。

常见的挤密桩法有灰土挤密桩法和土挤密桩法。

4、深层搅拌法深层搅拌法是利用水泥、石灰等材料作为固化剂，通过特制的深层搅拌机械，在地基深处将软土和固化剂强制搅拌，使软土硬结而提高地基强度。

这种方法适用于处理淤泥、淤泥质土、粉土和含水量较高的黏性土等地基。

5、高压喷射注浆法高压喷射注浆法是利用钻机将带有特殊喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为 20～40MPa 的高压射流从喷嘴中喷射出来，冲击破坏土体。

当能量大、速度快和呈脉动状的喷射流的动压超过土体结构强度时，土粒便从土体中剥落下来。

地基加固—硅化法施工工艺硅化法可分单液硅化法和双液硅化法，硅化法根据溶液注入的方式分为压力硅化、电动硅化和加气硅化三类。

双液硅化法是指依据地层条件，将水玻璃与氯化钙（或铝酸钠）溶液用泵或压缩空气，通过注液管压入土中，溶液接触反应后生成硅胶，将土壤颗粒胶结在一起，起到加固和止水作用。

单液硅化法和双液硅化法施工只是使用的材料和适用的地层不一样，其工艺和质量控制要点基本相同。

当地基土为渗透系数大于2.0m/d的粗颗粒土时，可采用双液硅化法（水玻璃和氯化钙）；当地基土为渗透系数介于0.1-2.0m/d之间的湿陷性黄土时，可采用单液硅化法（水玻璃）；对自重湿陷性黄土宜采用无压力单液硅化法。

电动双液硅化法、电化学加固法，是在压力双液硅化法的基础上设置电极通人直流电，经过电渗作用扩大溶液的分布半径。

施工时，把有孔灌浆浆液管作为阳极，铁棒作为阴极（也可用滤水管进行抽水），将水玻璃和氯化钙溶液先后由阳极压入土中，通电后，孔隙水由阳极流向阴极，而化学溶液也随之渗流分布于土的孔隙中，经化学反应后生成硅胶。

经过电渗作用还可以使硅胶部分脱水，加速加固过程，并增加其强度。

双液硅化法具有价格低廉、施工简单、施工工期短、质量易于保证、不需要投入大型设备、浆液渗透性强、对环境无污染、加固效果明显、浆体结石率高、加固过程中附加沉降小、对相邻建筑基础无扰动、能够保证整体结构的安全等特点，被广泛用于既有建筑地基的补强加固工程，也是加固既有建筑地基行之有效且较为成熟的方法之一。

1、材料与机具1）使用的材料主要有水玻璃、氯化钙、铝酸钠等。

2）使用的机具主要有振动打拔管机（打拔管）、齿轮泵（压力注入浆液）、浆液搅拌机（搅拌浆液）、蓄浆桶（蓄存浆液）、磅秤（称量浆液材料）、压力管（压力输送浆液）、注浆花管（插入地层注入浆液）。

2、施工方法1）工艺流程施工准备→选择浆液及配合比→灌浆试验确定技术参数→放线布孔→成孔→灌注浆液→封孔2）施工要点（1）施工前，依据设计和规范要求，编制好施工方案，尤其应先在现场进行灌桨试验，确定各项技术参数，选择好浆液及配合比。

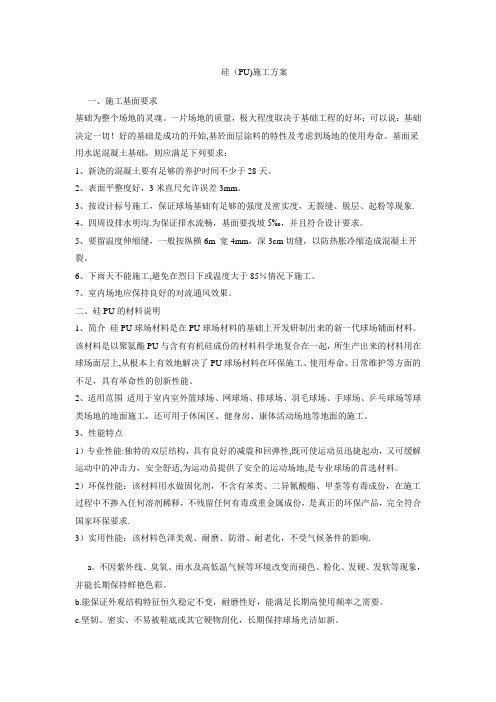

硅（PU)施工方案一、施工基面要求基础为整个场地的灵魂。

一片场地的质量，极大程度取决于基础工程的好坏；可以说：基础决定一切！好的基础是成功的开始,基於面层涂料的特性及考虑到场地的使用寿命。

基面采用水泥混凝土基础，则应满足下列要求：1、新浇的混凝土要有足够的养护时间不少于28天。

2、表面平整度好，3米直尺允许误差3mm。

3、按设计标号施工，保证球场基础有足够的强度及密实度，无裂缝、脱层、起粉等现象.4、四周设排水明沟.为保证排水流畅，基面要找坡5‰，并且符合设计要求。

5、要留温度伸缩缝，一般按纵横6m 宽4mm，深3cm切缝，以防热胀冷缩造成混凝土开裂。

6、下雨天不能施工,避免在烈日下或温度大于85％情况下施工。

7、室内场地应保持良好的对流通风效果。

二、硅PU的材料说明1、简介硅PU球场材料是在PU球场材料的基础上开发研制出来的新一代球场铺面材料。

该材料是以聚氨酯PU与含有有机硅成份的材料科学地复合在一起，所生产出来的材料用在球场面层上,从根本上有效地解决了PU球场材料在环保施工、使用寿命、日常维护等方面的不足，具有革命性的创新性能。

2、适用范围适用于室内室外篮球场、网球场、排球场、羽毛球场、手球场、乒乓球场等球类场地的地面施工，还可用于休闲区、健身房、康体活动场地等地面的施工。

3、性能特点1）专业性能:独特的双层结构，具有良好的减震和回弹性,既可使运动员迅捷起动，又可缓解运动中的冲击力，安全舒适,为运动员提供了安全的运动场地,是专业球场的首选材料。

2）环保性能：该材料用水做固化剂，不含有苯类、二异氰酸酯、甲荃等有毒成份，在施工过程中不掺入任何溶剂稀释，不残留任何有毒或重金属成份，是真正的环保产品，完全符合国家环保要求.3）实用性能：该材料色泽美观、耐磨、防滑、耐老化，不受气候条件的影响.a。

不因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持鲜艳色彩。

b.能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。

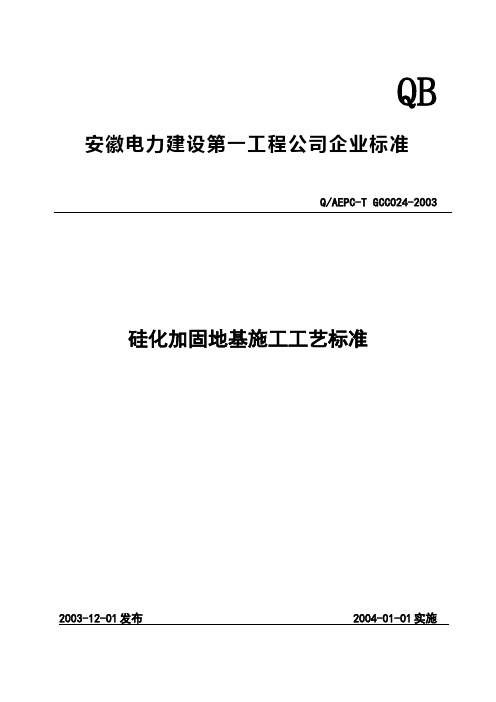

QB 安徽电力建设第一工程公司企业标准Q/AEPC-T GCC024-2003 硅化加固地基施工工艺标准2003-12-01发布 2004-01-01实施安徽电力建设第一工程公司工程管理部发布目次前言 (I)1适用范围 (2)2规范性引用文件 (2)3符号和术语 (2)4施工准备 (2)5施工工艺 (3)6质量标准 (5)7职业安全健康和环境措施 (5)8质量记录 (6)前言硅化法地基加固具有设备工艺简单，使用机动灵活，技术易于撑握，加固效果好，可提高地基强度，消除土的湿陷性，降低压缩性等特点，应用较为广泛。

为了提高硅加固地基施工的施工质量，掌握施工程序、施工要点和质量控制要求，并在施工过程中加强对施工质量监督、安全文明与环境控制的力度。

认真贯彻执行国家现行的验收规范，制定此硅化加固地基施工工艺标准。

本标准由公司工程管理部提出并归口。

本标准主要起草人：周军本标准审核人：陈尚文本标准批准人：李传玉硅化加固地基施工工艺标准1适用范围本标准适用于一般建筑工程的局部加固新建或已建的建（构）筑物基础、稳定边坡、做防渗帷幕等。

但硅化法不宜用于为沥青、油脂和石油化合物所浸透及地下水pH值大于9.0的土。

2规范性引用文件JGJ 79-2002、J220-2002 《建筑地基处理技术规范》3符号和术语3.1术语3.1.1地基处理 :为提高地基承载力，改善其变形性质或渗透性质而采取的人工处理地基的方法。

3.1.2硅化加固法: 指利用硅酸钠为主剂的混合溶液进行地基土化学加固的方法，亦称硅化灌浆法。

3.1.3压力双液硅化法：将水玻璃与氯化钠溶液用泵或压缩空气通过注液管轮流压入土中，溶液接触反应后生成硅胶，将土的颗粒胶结在一起，使具有强度和不透水性。

3.1.4压力单液硅化法：单独将水玻璃用泵或压缩空气通过注液管压入含有盐类（如黄土）土中，水玻璃与土中盐接触反应后生成硅胶，将土粒胶结。

3.1.5压力混合液硅法：将水玻璃与铝酸钠溶液用泵或压缩空气通过注液管一次压入土中，溶液反应生成凝胶物质，将砂土的颗粒胶结在一起，起到加固和堵水作用。

硅化注浆地基加固施工组织方案[推荐五篇]第一篇：硅化注浆地基加固施工组织方案景泰330KV变电站地基处理施工组织方案编制人：审核人：批准人：编制单位：编制日期：甘肃靖远电厂景泰330KV变电站地基处理施工组织方案一、工程概况1、景泰330KV变电站工程对城330KV变电站扩建部分支架设备基础位于330KV配电区，场地已平稳。

2、地层特征为Ⅱ级自重湿陷性场地，湿陷黄土层厚约10米，局部有粉砂层。

二、设计要求：根据甘肃省电力设计院景泰330KV变电站内对端石城330KV变330KV区地基处理平面布置图，地基处理采用加气硅化法，加固深度为设备支架，勘探结果需进行基础硅化注浆加固处理。

加固效果理想，提高地基强度，消除地基土的湿陷性，降低压缩性，用加气硅化法可有效地减少附加下沉，加固土的体积增大一倍，水稳定性提高1~2倍，渗透系数可降低数百倍，水玻璃用量可减少20%~40%，成本降低30%。

三、工艺流程先在地基中注入少量二氧化碳（CO2）气体，使土中空气部分被CO2所取代，由于碱性水玻璃溶液强烈地吸收CO2形成自真空作用，促使水玻璃溶液在土中能够均匀分布，并渗透到土的微孔隙中，使95%~97%的孔隙被硅胶所填充，在土中起到胶结作用，从而使地基得到加固，加气硅化的化学反应议程式为：Na2SiO3+2CO2+nHO2→SiO2∙nHO2+2NaHCO3四、施工工艺要点及施工方法1）施工前应在施工现场进行灌浆试验，确定各项技术参数。

2）布孔：以边长为1M做三角形布置，钻孔深度3M。

3）灌注溶液的采用高压塑料管，管底做封口，并在管深度1/3下部钻Φ5mm孔，梅花点布置。

4）在场地加固范围内，先沿周边先进行钻孔，封闭式注浆，注浆顺序：送气→注浆→送气，分级进行。

图-15）将四周封闭后由外向内钻孔布管进行注浆。

6）泵或空气压缩设备应能以0.2 ~0.6Mpa的压力向每个注浆管供应1~5L/min的溶液压入土中，灌浆的平面布置和土的每层加固厚度如图-1五、材料1）水玻璃：模数要求在2.4~3.0M，浓度：30~45Be，2）二氧化碳（CO2）六、施工机具空压机、潜孔钻、注浆泵；灌浆管系统：包括输送溶液和输送压缩空气的软管、泵、管阀、弯头、三通等（软管与注浆的连接部分、阀门等，其规格应能适应灌注溶液所采用的压力）。

硅化注浆地基硅化注浆地基系利用硅酸钠（水玻璃）为主剂的混合溶液（或水玻璃水泥浆），通过注浆管均匀地注入地层，浆液赶走土粒间或岩土裂隙中的水分和空气，并将岩土胶结成一整体，形成强度较大、防水性能好的结石体，从而使地基得到加强，本法亦称硅化注浆法或硅化法。

1．硅化法分类及加固机理硅化法根据浆液注入的方式分为压力硅化、电动硅化和加气硅化三类。

压力硅化根据溶液的不同，又可分为压力双液硅化、压力单液硅化和压力混合液硅化三种。

（1）压力双液硅化法系将水玻璃与氯化钙溶液用泵或压缩空气通过注液管轮流压入土中，溶液接触反应后生成硅胶，将土的颗粒胶结在一起，使具有强度和不透水性。

氯化钙溶液的作用主要是加速硅胶的形成，其反应式为：Na2O·nSiO2＋CaCl2＋mH2O→nSiO2·（m-1）H2O＋Ca（OH）2＋2NaCl（2）压力单液硅化法系将水玻璃单独压入含有盐类（如黄土）的土中，同样使水玻璃与土中钙盐起反应生成硅胶，将土粒胶结，其反应式为：Na2O·nSiO2＋CaSO4＋mH2O→nSiO2（m-1）H2O＋Na2SO4＋Ca（OH）2（3）压力混合液硅化法系将水玻璃和铝酸钠混合液一次压入土中，水玻璃与铝酸钠反应，生成硅胶和硅酸铝盐的凝胶物质，粘结砂土，起到加固和堵水作用，其反应式为：3（Na2O·nSiO2）＋Na2OAl2O3→Al（SiO3）3＋3（n-1）SiO2＋4Na2O（4）电动硅化法又称电动双液硅化法，电化学加固法，是在压力双液硅化法的基础上设置电极通入直流电，经过电渗作用扩大溶液的分布半径。

施工时，把有孔灌浆液管作为阳极，铁棒作为阴极（也可用滤水管进行抽水），将水玻璃和氛化钙溶液先后由阳极压入土中，通电后，孔隙水由阳极流向阴极，而化学溶液也随之渗流分布于土的孔隙中，经化学反应后生成硅胶，经过电渗作用还可以使硅胶部分脱水，加速加固过程，并增加其强度。
