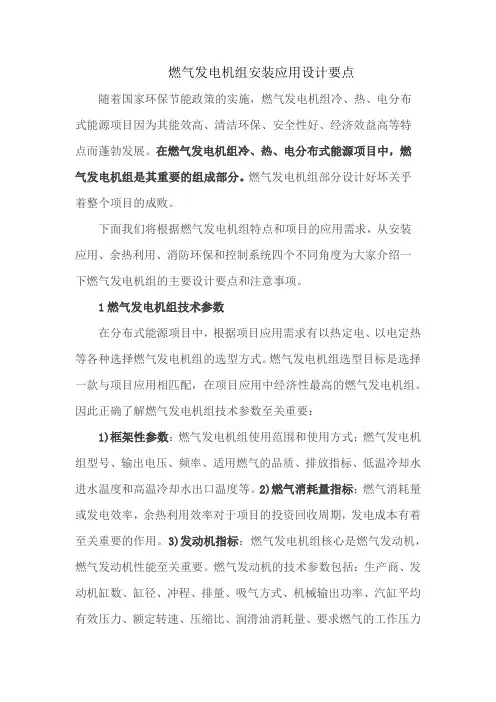

燃气发电机组安装应用设计要点随着国家环保节能政策的实施，燃气发电机组冷、热、电分布式能源项目因为其能效高、清洁环保、安全性好、经济效益高等特点而蓬勃发展。
在燃气发电机组冷、热、电分布式能源项目中，燃气发电机组是其重要的组成部分。
燃气发电机组部分设计好坏关乎着整个项目的成败。
下面我们将根据燃气发电机组特点和项目的应用需求，从安装应用、余热利用、消防环保和控制系统四个不同角度为大家介绍一下燃气发电机组的主要设计要点和注意事项。
1燃气发电机组技术参数在分布式能源项目中，根据项目应用需求有以热定电、以电定热等各种选择燃气发电机组的选型方式。
燃气发电机组选型目标是选择一款与项目应用相匹配，在项目应用中经济性最高的燃气发电机组。
因此正确了解燃气发电机组技术参数至关重要：1)框架性参数：燃气发电机组使用范围和使用方式；燃气发电机组型号、输出电压、频率、适用燃气的品质、排放指标、低温冷却水进水温度和高温冷却水出口温度等。
2)燃气消耗量指标：燃气消耗量或发电效率，余热利用效率对于项目的投资回收周期，发电成本有着至关重要的作用。
3)发动机指标：燃气发电机组核心是燃气发动机，燃气发动机性能至关重要。
燃气发动机的技术参数包括：生产商、发动机缸数、缸径、冲程、排量、吸气方式、机械输出功率、汽缸平均有效压力、额定转速、压缩比、润滑油消耗量、要求燃气的工作压力及所能适用的燃料最小甲烷值、启动方式和发电机组尺寸和重量。
4)热平衡指标：在分布式能源项目中，余热利用是项目的另一个重要组成部分。
燃气发电机组热平衡指标是项目余热利用设计的基础。
主要包括：发动机连续输出功率、润滑油冷却器散热量、机体辐射热量、中冷水回路散热量、缸套水回路散热量、烟气降到120︒C时的可用能量等。
5)进排气指标：燃气发动机所允许的进气阻力和排气阻力、温度和流量是机房通风设计及排烟系统余热利用设计中的重要参数。
所有机房通风设计、余热利用等必须满足发电机组满载运行的要求。

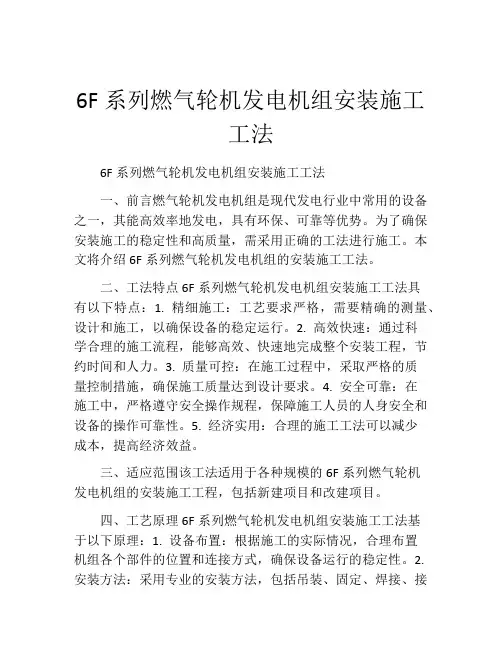

6F系列燃气轮机发电机组安装施工工法6F系列燃气轮机发电机组安装施工工法一、前言燃气轮机发电机组是现代发电行业中常用的设备之一，其能高效率地发电，具有环保、可靠等优势。
为了确保安装施工的稳定性和高质量，需采用正确的工法进行施工。
本文将介绍6F系列燃气轮机发电机组的安装施工工法。
二、工法特点6F系列燃气轮机发电机组安装施工工法具有以下特点：1. 精细施工：工艺要求严格，需要精确的测量、设计和施工，以确保设备的稳定运行。
2. 高效快速：通过科学合理的施工流程，能够高效、快速地完成整个安装工程，节约时间和人力。
3. 质量可控：在施工过程中，采取严格的质量控制措施，确保施工质量达到设计要求。
4. 安全可靠：在施工中，严格遵守安全操作规程，保障施工人员的人身安全和设备的操作可靠性。
5. 经济实用：合理的施工工法可以减少成本，提高经济效益。
三、适应范围该工法适用于各种规模的6F系列燃气轮机发电机组的安装施工工程，包括新建项目和改建项目。
四、工艺原理6F系列燃气轮机发电机组安装施工工法基于以下原理：1. 设备布置：根据施工的实际情况，合理布置机组各个部件的位置和连接方式，确保设备运行的稳定性。
2. 安装方法：采用专业的安装方法，包括吊装、固定、焊接、接地等，确保设备能够满足安全和稳定的要求。
3. 管道连接：采用专业的管道连接方法，包括焊接、螺纹连接等，确保管道的密封性和流通性。
4. 电气布置：根据电气设计要求，合理布置电气设备和线路，确保电气系统的正常运行。
5. 质量检测：在施工过程中进行质量检测，包括各个部件的尺寸、焊缝的质量等，确保施工过程质量达到要求。
五、施工工艺6F系列燃气轮机发电机组安装施工工艺包括以下阶段：1. 基础施工：根据设计图纸，进行机组基础的施工，包括地基开挖、混凝土浇筑等。
2. 基础验收：对基础进行验收，确保其满足设备安装的要求。
3. 主机安装：进行燃气轮机和发电机的安装，包括吊装、固定、对中等工作。
燃气发电安装施工方案引言本文档旨在提供关于燃气发电安装施工的方案和指导。
燃气发电安装施工是一个涉及到复杂工程的过程，因此需要仔细规划和实施，以确保安全和高效。
本方案将介绍燃气发电的基本原理，并提供一些建议和指导以支持施工过程。
燃气发电原理燃气发电是利用燃气燃烧产生的高温燃气来驱动发电机，从而产生电能的过程。
这种技术通常用于需要大量电能供应的环境，如工厂、商业建筑和居民区等。
以下是燃气发电的基本原理：1. 燃气供应：首先需要建立可靠的燃气供应系统，以确保燃气的稳定供应。
这可以通过与当地燃气供应公司合作来实现。
2. 燃烧室：燃气经过燃烧室，在高温的条件下燃烧产生高温燃气。
3. 发电机：高温燃气驱动发电机，通过转动发电机的转子产生电能。
4. 发电网连接：生成的电能通过连接到发电网，以供应给需要电力的设备和建筑物。
施工方案以下是燃气发电安装施工的基本步骤和指导：1. 项目规划：在开始施工之前，进行详细的项目规划。
这包括确定所需的功率容量、安装位置和燃气供应方案等。
2. 设备采购：根据项目规划，采购符合要求的燃气发电机和其他所需设备。
3. 环境准备：在施工前，确保安装位置的环境符合要求。
包括检查供电情况、通风、安全和防火等。
4. 安装施工：按照设备供应商提供的安装指南和标准，进行燃气发电机的安装和连接。
确保所有连接和安装工作符合安全标准和规范。
5. 试运行和调试：在正式投入使用前，进行燃气发电设备的试运行和调试。
这包括检查设备的运行状况、调整参数和保证系统的稳定性和可靠性。
6. 系统联网：在设备经过试运行和调试后，将其与发电网进行连接，确保设备正常并且能够向发电网输送电能。
7. 安全检查和维护：设立定期的安全检查和维护计划，以确保燃气发电系统的安全性和效率。
这包括定期清理和检查设备、定期更换零部件，以及进行安全标准的遵守和维护。
结论通过本文档，我们提供了燃气发电安装施工方案的基本指导。
施工方案需要确保设备的可靠性、安全性和高效性，同时符合相关的安全标准和规范。

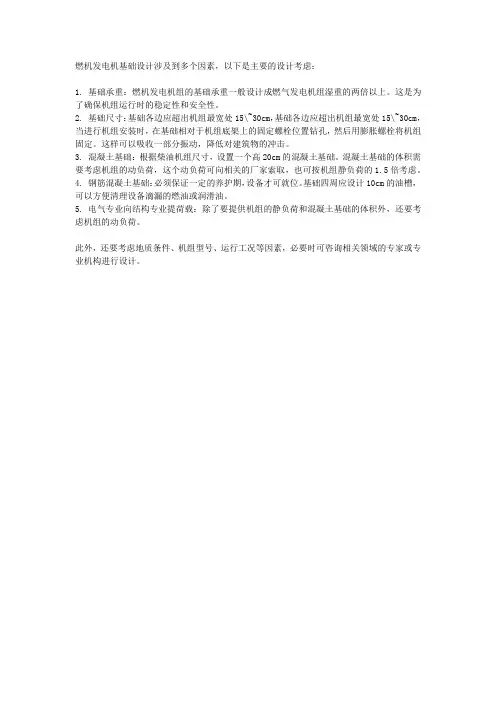

燃机发电机基础设计涉及到多个因素，以下是主要的设计考虑：
1. 基础承重：燃机发电机组的基础承重一般设计成燃气发电机组湿重的两倍以上。
这是为了确保机组运行时的稳定性和安全性。
2. 基础尺寸：基础各边应超出机组最宽处15\~30cm，基础各边应超出机组最宽处15\~30cm，当进行机组安装时，在基础相对于机组底架上的固定螺栓位置钻孔，然后用膨胀螺栓将机组固定。
这样可以吸收一部分振动，降低对建筑物的冲击。
3. 混凝土基础：根据柴油机组尺寸，设置一个高20cm的混凝土基础。
混凝土基础的体积需要考虑机组的动负荷，这个动负荷可向相关的厂家索取，也可按机组静负荷的1.5倍考虑。
4. 钢筋混凝土基础：必须保证一定的养护期，设备才可就位。
基础四周应设计10cm的油槽，可以方便清理设备滴漏的燃油或润滑油。
5. 电气专业向结构专业提荷载：除了要提供机组的静负荷和混凝土基础的体积外，还要考虑机组的动负荷。
此外，还要考虑地质条件、机组型号、运行工况等因素，必要时可咨询相关领域的专家或专业机构进行设计。
CCPP燃气轮发电机组安装技术要点解析摘要：文章对日本三菱公司生产的M251S型燃气轮发电机组的工艺流程、性能参数作了简要介绍，对该机组安装程序及方法，特别对安装过程中的技术难点和关键环节的控制措施进行了详细阐述说明关键词：燃气轮机发电机组；安装；技术要点；措施高炉煤气联合循环发电装置（CCPP），以钢铁厂冶炼过程中产生的副产品高炉煤气为主要燃料，充分实现资源的高效利用、洁净环保，同时又利用燃气轮机发电装置较高的发电效率获得大量的电能，为钢铁厂的可持续发展提供了坚实的基础。
我公司在青岛特钢热力发电厂安装的日本三菱公司生产的M251S型燃气轮发电机组，采用1×29MW CCPP燃机+1×75/10.5t/h燃机余热锅炉+1×BN50补汽凝汽式汽轮发电机组布置。
以下就结合在本工程中的安装实践，分析该机组安装程序及方法，特别对安装过程中的技术难点和关键环节控制措施进行总结。
一、设备及工艺流程概况燃气轮机为M251S型重型烧高炉煤气的燃气轮机，轴向排汽，室外布置，初温1150℃，输出功率29300KW，燃气轮机由三菱重工和杭州汽轮机股份有限公司联合制造。
燃气轮机轴系上布置有“五大件”即燃气轮机、主齿轮箱、煤气压缩机、发电机、起动装置（集装有励磁机、副齿轮箱等），附属装置包括1台湿式静电煤气除尘器，1台煤气冷却器，1台空气过滤器，CO2灭火系统。
值班燃料采用焦炉煤气，配置了焦炉煤气净化系统，焦炉煤气压缩机采用活塞式压缩机。
发电机由山东济南发电设备厂制造。
流程如下：低热值高炉煤气经过脱水、除尘后进入煤气压缩机升压后进入燃烧室，与经过压气机升压后进入燃烧室的空气混合燃烧，产生的高温高压燃气进入燃气轮机膨胀做功，通过齿轮系统，将机械能转换为电能输出。
燃气轮机排出的废热烟气进入余热锅炉，余热锅炉产生高温高压蒸汽，利用蒸汽轮机发电，经过余热锅炉废气排入大气，最终完成联合循环发电。
燃机主要燃用高炉煤气，点火及启动过程燃用焦炉煤气，调整高炉煤气热值时补入部分焦炉煤气或氮气。

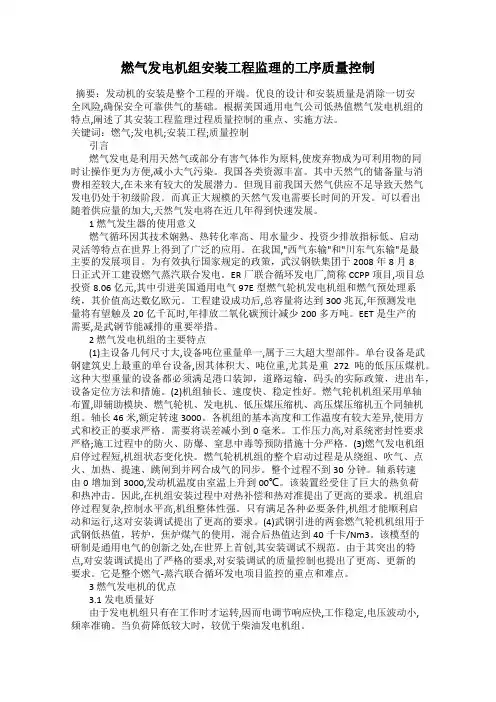

燃气发电机组安装工程监理的工序质量控制摘要：发动机的安装是整个工程的开端。
优良的设计和安装质量是消除一切安全风险,确保安全可靠供气的基础。
根据美国通用电气公司低热值燃气发电机组的特点,阐述了其安装工程监理过程质量控制的重点、实施方法。
关键词：燃气;发电机;安装工程;质量控制引言燃气发电是利用天然气或部分有害气体作为原料,使废弃物成为可利用物的同时让操作更为方便,减小大气污染。
我国各类资源丰富。
其中天然气的储备量与消费相差较大,在未来有较大的发展潜力。
但现目前我国天然气供应不足导致天然气发电仍处于初级阶段。
而真正大规模的天然气发电需要长时间的开发。
可以看出随着供应量的加大,天然气发电将在近几年得到快速发展。
1 燃气发生器的使用意义燃气循环因其技术娴熟、热转化率高、用水量少、投资少排放指标低、启动灵活等特点在世界上得到了广泛的应用。
在我国,"西气东输"和"川东气东输"是最主要的发展项目。
为有效执行国家规定的政策，武汉钢铁集团于2008年8月8日正式开工建设燃气蒸汽联合发电。
ER厂联合循环发电厂,简称CCPP项目,项目总投资8.06亿元,其中引进美国通用电气97E型燃气轮机发电机组和燃气预处理系统，其价值高达数亿欧元。
工程建设成功后,总容量将达到300兆瓦,年预测发电量将有望触及20亿千瓦时,年排放二氧化碳预计减少200多万吨。
EET是生产的需要,是武钢节能减排的重要举措。
2 燃气发电机组的主要特点(1)主设备几何尺寸大,设备吨位重量单一,属于三大超大型部件。
单台设备是武钢建筑史上最重的单台设备,因其体积大、吨位重,尤其是重272吨的低压压煤机。
这种大型重量的设备都必须满足港口装卸，道路运输，码头的实际政策，进出车，设备定位方法和措施。
(2)机组轴长、速度快、稳定性好。
燃气轮机机组采用单轴布置,即辅助模块、燃气轮机、发电机、低压煤压缩机、高压煤压缩机五个同轴机组。

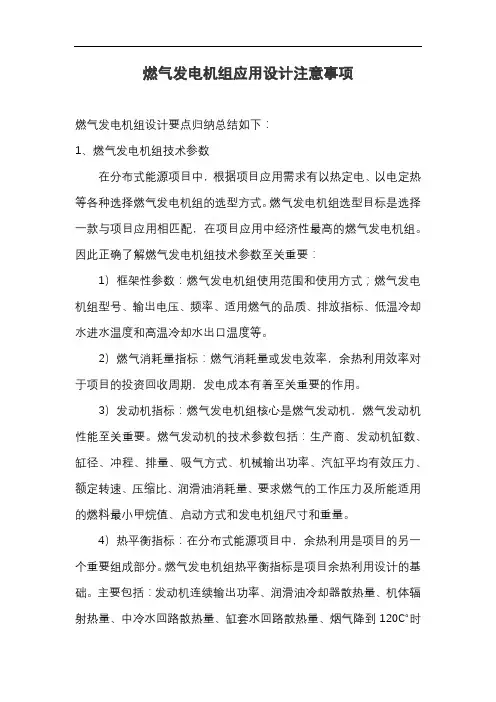

燃气发电机组应用设计注意事项燃气发电机组设计要点归纳总结如下：1、燃气发电机组技术参数在分布式能源项目中，根据项目应用需求有以热定电、以电定热等各种选择燃气发电机组的选型方式。
燃气发电机组选型目标是选择一款与项目应用相匹配，在项目应用中经济性最高的燃气发电机组。
因此正确了解燃气发电机组技术参数至关重要：1）框架性参数：燃气发电机组使用范围和使用方式；燃气发电机组型号、输出电压、频率、适用燃气的品质、排放指标、低温冷却水进水温度和高温冷却水出口温度等。
2）燃气消耗量指标：燃气消耗量或发电效率，余热利用效率对于项目的投资回收周期，发电成本有着至关重要的作用。
3）发动机指标：燃气发电机组核心是燃气发动机，燃气发动机性能至关重要。
燃气发动机的技术参数包括：生产商、发动机缸数、缸径、冲程、排量、吸气方式、机械输出功率、汽缸平均有效压力、额定转速、压缩比、润滑油消耗量、要求燃气的工作压力及所能适用的燃料最小甲烷值、启动方式和发电机组尺寸和重量。
4）热平衡指标：在分布式能源项目中，余热利用是项目的另一个重要组成部分。
燃气发电机组热平衡指标是项目余热利用设计的基础。
主要包括：发动机连续输出功率、润滑油冷却器散热量、机体辐射热量、中冷水回路散热量、缸套水回路散热量、烟气降到120℃时的可用能量等。
5）进排气指标：燃气发动机所允许的进气阻力和排气阻力、温度和流量是机房通风设计及排烟系统余热利用设计中的重要参数。
所有机房通风设计、余热利用等必须满足发电机组满载运行的要求。
在保证项目技术性能的同时保证项目的经济性能。
6）冷却水指标：冷却水指标描述了发动机在不同冷却系统中冷却水容量、流量、出水温度、回水温度、冷却水回路外部最大阻力、冷却水回路的最大压力和最小静压。
这些数据是设计换热系统、散热系统的基本依据。
7）排放指标：排放指标描述了发动机在不同功率下尾气中有害物质的浓度。
发动机尾气中的有害物质除了NOX之外，还有CO等各种化合物。
燃气发电机房设计要求
1. 安全：燃气发电机房应设置在通风良好、远离易燃易爆物品的地方，要有防火、防爆、防雷等安全设施。
2. 通风：良好的通风系统是必不可少的，以确保机房内的空气质量，防止燃气泄漏积聚。
3. 燃气供应：需要确保稳定的燃气供应，包括燃气管道的敷设、调压设备的安装等。
4. 降噪：燃气发电机在运行时会产生噪音，因此需要采取有效的降噪措施，如隔音墙、吸音材料等。
5. 散热：发电机在运行过程中会产生大量的热量，所以要有良好的散热系统，保证发电机的正常运行。
6. 监控系统：应当配备监控系统，实时监测燃气发电机的运行状态，如温度、压力、电压、电流等。
7. 紧急逃生：要设置明显的逃生通道和应急照明，以保障人员在紧急情况下能够快速撤离。
8. 维护方便：设计时要考虑到设备的维护和保养，留有足够的操作空间和通道。
天然气发电机组的安装规范1. 安装环境准备在安装天然气发电机组之前，需要进行以下准备工作：- 确定安装位置：选择一个适当的位置，远离易燃物和易爆物，确保机组可以得到良好的通风和冷却。
- 检查天然气供应：确保天然气供应管道的质量和工作状态，避免泄漏和故障。
- 检查电力供应：确保机组附近有稳定可靠的电力供应。
2. 安装程序以下是天然气发电机组的安装程序：1. 安全检查：在安装开始之前，进行安全检查，确保没有明显的安全隐患。
2. 就位固定：将天然气发电机组放置在预定位置，并进行稳固的固定，确保机组不会因为震动而移动。
3. 接口连接：连接机组的天然气进气管道、排气管道、排烟管道和电力输入。
4. 冷却系统连接：连接机组的冷却水供应管道和冷却水排放管道。
5. 油路连接：连接机组的燃油供应管道和润滑油管道。
6. 控制系统连接：连接机组的控制系统和监测设备。
7. 电气接线：按照电气图纸进行接线，确保电力供应和控制系统正常工作。
8. 动力启动：进行机组的动力启动测试，确保机组能够正常启动。
9. 完善安装：检查所有连接和固定部件，确保安装完善。
10. 管道检漏：进行泄漏检测，确保天然气管道没有泄漏。
3. 安全注意事项在安装天然气发电机组的过程中，需要注意以下安全事项：- 确保所有工作人员都接受过必要的安全培训，并佩戴适当的个人防护装备。
- 在进行电气接线时，确保断开电源，并遵循正确的接线程序。
- 在连接天然气管道时，使用适当的密封材料和工具，避免泄漏和火灾。
- 在启动机组前，确保所有连接都正确无误，并排除潜在的故障。
4. 维护和监测安装完成后，应定期进行维护和监测工作，以确保天然气发电机组的正常运行：- 定期检查并更换机组的滤清器、机油和空气滤清器。
- 定期清洗和检查冷却系统，保持正常的冷却效果。
- 检查并调整机组的控制参数，确保机组的高效运行。
- 定期进行机组的运行测试，以确保其性能和安全性。
结论按照本文档所述的安装规范，能够确保天然气发电机组的安装顺利进行，并保证机组的正常运行。

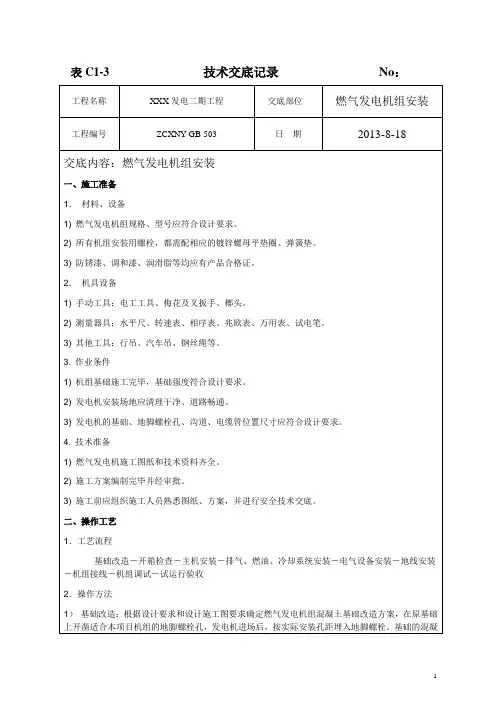

燃气发电机组安装施工方案
1. 引言
本文档旨在提供关于燃气发电机组安装施工方案的详细说明。
燃气发电机组的安装施工是确保发电系统正常运行和安全操作的重要环节。
本方案包括了施工前的准备工作、安装过程中的注意事项以及安装后的测试和验收等内容。
2. 施工前的准备工作
- 根据发电机组的参数和要求，选择适当的安装位置，并进行场地勘测和准备。
- 确保安装位置周围的环境符合燃气发电机组的安全要求，如通风良好、无易燃物等。
- 安排专业工程人员进行必要的工作许可、手续和申请。
3. 燃气发电机组安装过程中的注意事项
- 按照发电机组的安装手册和相关规范进行施工，确保所有步骤和要求严格遵守。
- 对于燃气管道的安装，应采取合适的防腐措施，并确保管道连接牢固。
- 燃气发电机组的电气连接应符合安全规范。
对于高压电气工作，应由专业电工进行施工。
- 安装过程中应注意防火和安全措施，确保施工现场的安全。
4. 安装后的测试和验收
- 安装完成后，对燃气发电机组进行各项测试，包括电气连接测试、运行试验和性能检测等。
- 对发电系统进行全面的功能与性能测试，确保各项指标符合要求，并进行问题排查与修正。
- 完成测试后，进行安全检查和验收，确保燃气发电机组安装施工符合相关法规和标准。
5. 总结
本文档对燃气发电机组安装施工方案进行了详细的描述。
在进行安装施工时，必须根据发电机组的要求和规范进行操作，注意安全和防火措施，并进行必要的测试和验收。
这将确保燃气发电机组的正常运行和安全使用。
燃气发电项目施工设计方案范本1. 引言本施工设计方案旨在为燃气发电项目的施工提供指导和规范。
该方案涵盖了燃气发电项目施工设计的关键要点，以确保施工过程的安全性、高效性和质量。
2. 项目概述本项目旨在建设一座燃气发电厂，利用燃气发电技术将天然气转化为电能。
该项目拟建设在指定地点，总装机容量为X兆瓦，分为X个燃气发电机组。
3. 施工设计要点3.1 建筑结构设计根据建筑标准和要求，对发电厂建筑结构进行设计，确保其稳定性和耐久性。
设计要考虑到机组设置、管线布置等因素，并满足消防安全和环境保护要求。
3.2 电气系统设计设计电气系统，包括发电机组、变电设备和配电系统等。
确保电力传输和分配的稳定和安全。
3.3 燃气系统设计设计燃气供应系统和燃气管道，确保燃气的稳定供应和安全使用。
考虑到燃气质量、压力控制、泄漏监测等因素。
3.4 控制系统设计设计自动化控制系统，对发电厂的各项设备进行监控和控制。
确保设备运行的稳定性和安全性。
3.5 水处理系统设计设计适当的水处理系统，用于锅炉和发电机组的冷却和循环。
确保水质的合格和设备的正常运行。
3.6 环保设施设计设计环保设施，包括废气处理设备、废水处理设备等。
确保燃气发电项目符合环保要求，减少对环境的不良影响。
4. 施工安全措施在施工过程中，应采取一系列安全措施，确保工人的人身安全和项目的顺利进行。
包括但不限于现场安全管理、施工人员教育、防火措施等。
5. 质量控制措施为了保证燃气发电项目施工的质量，应采取一系列质量控制措施。
包括但不限于施工过程监管、工程质量检测、验收标准等。
6. 工期计划制定详细的工期计划，安排施工的各个阶段和任务。
确保施工进度的合理安排，提高工程效率。
7. 停工和复工措施在施工过程中，如遇特殊情况需要停工，应制定停工和复工措施。
确保停工期间设备和人员的安全，并能及时恢复施工。
8. 施工设计报告编写施工设计报告，记录施工设计的过程和结果。
报告中应包括各项设计要点的详细说明和相关图纸。
燃气发动机安装和使用安全须知
1.安全地点选择
2.安全距离保持
在燃气发动机运行时，应与其他设备、建筑物、人员等保持足够的安
全距离。
防止热辐射、高温气体或火花对周围环境造成伤害或引燃可燃物。
3.排气系统设计
4.燃气供应管道
燃气供应管道应选用优质材料，经过严密连接，并定期检查和维护。
使用者应定期检测燃气管道的安全性和完整性，以防止燃气泄漏或火灾。
5.燃气发动机布线
6.发动机维护保养
7.安全操作规范
8.防火安全措施
总之，燃气发动机的安装和使用必须严格遵循安全须知，确保人身和
财产安全。
操作人员应具备相关知识和技能，并经常进行培训更新。
同时，定期维护保养和检查是保障发动机安全运行的关键。
通过严格遵守以上安
全须知，可以最大限度地减少事故风险，确保燃气发动机的安全性和可靠性。
天然气发电机组方案1. 引言天然气作为一种清洁、高效、可靠的能源，正逐渐取代传统的燃煤发电方式，成为许多国家的首选。
天然气发电机组是利用天然气燃烧产生动力，驱动发电机发电的设备。
本文将介绍天然气发电机组方案的设计原则、组成部分以及关键技术。
2. 设计原则天然气发电机组方案的设计需要考虑以下几个原则：2.1 高效节能天然气作为清洁能源，具有高效能量转化率和低碳排放的优势。
因此，天然气发电机组方案应能够充分利用天然气的能源效益，实现高效节能的目标。
2.2 系统可靠性发电机组在供电稳定性方面至关重要。
因此，天然气发电机组方案应确保系统的可靠性和稳定性，以满足各种工况下的电能需求。
2.3 环境友好天然气作为清洁能源，在燃烧过程中会产生较少的污染物。
因此，天然气发电机组方案应符合环保要求，降低对环境的影响。
3. 组成部分天然气发电机组主要由以下几个组成部分构成：3.1 气体供应系统气体供应系统主要包括天然气管道、气体净化装置、气体调压装置等。
该系统负责将天然气输送到发电机组中，并对天然气进行净化和调压，以满足燃烧需要。
3.2 发电机发电机是天然气发电机组的核心设备，其通过燃烧天然气产生动力，驱动转子旋转以产生电能。
发电机需要具备高效能转换、稳定输出、负载适应性强等特点。
3.3 控制系统控制系统负责监测和控制发电机组的运行状态，包括自动启停、负荷调节、安全保护等功能。
控制系统的稳定性和可靠性直接影响发电机组的运行效果。
3.4 散热系统散热系统用于散发发电过程中产生的热量，以保持发电机组的正常运行温度。
散热系统通常由散热器、风扇、水泵等组成。
3.5 废气处理系统废气处理系统主要用于处理燃烧产生的废气排放。
常见的废气处理技术包括催化转化、吸附、洗涤等，以降低废气中的污染物含量。
4. 关键技术4.1 燃气涡轮发动机技术燃气涡轮发动机是天然气发电机组的核心技术之一，通过高速旋转的涡轮使空气压缩并与天然气混合燃烧，产生动力推动发电机发电。
燃气发电系统设备安装(完整版)1. 引言该文档旨在详细描述燃气发电系统的设备安装过程，为安装人员提供指导和支持。
安装人员应仔细阅读本文档，并按照指示进行操作。
2. 安装准备在开始安装之前，请确保以下准备工作已经完成：- 购买所需的燃气发电系统设备，并检查其完好性。
- 确定设备安装的位置和布局。
- 准备所需的工具和材料，如螺丝刀、扳手、螺丝、管道等。
3. 安装步骤按照以下步骤进行燃气发电系统设备的安装：3.1 安装燃气发电机1. 将燃气发电机放置在预定位置，并确保其基础牢固。
2. 连接燃气发电机的油管和气管，确保连接紧固可靠。
3. 将燃气发电机的电缆连接至电源。
3.2 安装燃气供应系统1. 将燃气供应管道连接至燃气发电机，并确保连接紧固。
2. 在燃气供应管道上安装必要的阀门和过滤器，以确保燃气质量和安全性。
3. 连接燃气供应系统至燃气源，并确保连接牢固。
在连接处使用合适的密封材料。
3.3 安装电气控制系统1. 阅读燃气发电系统设备提供的电气控制系统安装手册，并按照要求进行安装。
2. 连接电气控制系统至燃气发电机和电源，确保连接正确无误。
3. 进行必要的电气测试和校准，确保系统的正常运行。
4. 测试与验收1. 完成设备安装后，进行必要的测试和调试，确保燃气发电系统正常工作。
2. 进行系统的性能测试，包括负载测试和燃气供应稳定性测试。
3. 完成测试后，进行验收，确保燃气发电系统符合规格和安全要求。
5. 后续维护1. 提供操作手册和维护指南给用户，确保用户了解燃气发电系统的正确使用和维护方法。
2. 提醒用户按照规定周期进行设备的保养和检查，以确保系统长期稳定运行。
6. 安全注意事项在进行燃气发电系统设备安装的过程中，请注意以下安全事项：- 保持工作场所干燥整洁，避免火源和易燃物品的接近。
- 佩戴适当的个人防护设备，如手套、护目镜等。
- 遵循设备安装和使用的相关法规和标准，确保操作安全性。
以上为燃气发电系统设备安装的完整版本文档，请安装人员按照文档中的步骤进行操作，并遵循安全注意事项。
燃气发电机组安装应用设计要点随着国家环保节能政策的实施，燃气发电机组冷、热、电分布式能源项目因为其能效高、清洁环保、安全性好、经济效益高等特点而蓬勃发展。
在燃气发电机组冷、热、电分布式能源项目中，燃气发电机组是其重要的组成部分。
燃气发电机组部分设计好坏关乎着整个项目的成败。
下面我们将根据燃气发电机组特点和项目的应用需求，从安装应用、余热利用、消防环保和控制系统四个不同角度为大家介绍一下燃气发电机组的主要设计要点和注意事项。
1燃气发电机组技术参数在分布式能源项目中，根据项目应用需求有以热定电、以电定热等各种选择燃气发电机组的选型方式。
燃气发电机组选型目标是选择一款与项目应用相匹配，在项目应用中经济性最高的燃气发电机组。
因此正确了解燃气发电机组技术参数至关重要：1)框架性参数：燃气发电机组使用范围和使用方式；燃气发电机组型号、输出电压、频率、适用燃气的品质、排放指标、低温冷却水进水温度和高温冷却水出口温度等。
2)燃气消耗量指标：燃气消耗量或发电效率，余热利用效率对于项目的投资回收周期，发电成本有着至关重要的作用。
3)发动机指标：燃气发电机组核心是燃气发动机，燃气发动机性能至关重要。
燃气发动机的技术参数包括：生产商、发动机缸数、缸径、冲程、排量、吸气方式、机械输出功率、汽缸平均有效压力、额定转速、压缩比、润滑油消耗量、要求燃气的工作压力及所能适用的燃料最小甲烷值、启动方式和发电机组尺寸和重量。
4)热平衡指标：在分布式能源项目中，余热利用是项目的另一个重要组成部分。
燃气发电机组热平衡指标是项目余热利用设计的基础。
主要包括：发动机连续输出功率、润滑油冷却器散热量、机体辐射热量、中冷水回路散热量、缸套水回路散热量、烟气降到120︒C时的可用能量等。
5)进排气指标：燃气发动机所允许的进气阻力和排气阻力、温度和流量是机房通风设计及排烟系统余热利用设计中的重要参数。
所有机房通风设计、余热利用等必须满足发电机组满载运行的要求。
在保证项目技术性能的同时保证项目的经济性能。
6)冷却水指标：冷却水指标描述了发动机在不同冷却系统中冷却水容量、流量、出水温度、回水温度、冷却水回路外部最大阻力、冷却水回路的最大压力和最小静压。
这些数据是设计换热系统、散热系统的基本依据。
7)排放指标：排放指标描述了发动机在不同功率下尾气中有害物质的浓度。
发动机尾气中的有害物质除了NOx之外，还有CO等各种化合物。
排放指标好坏是决定项目是否选用此发动机的重要指标。
需要说明的是如果各种排放指标随功率的变化比较平稳，说明该发动机排放控制系统采用了比较先进的闭环控制。
8)功率折损表：发动机功率折损是燃气发电机组一个非常重要的参数。
它反映了发动机在不同海拔和不同气温下燃气发动机能够输出的实际功率。
任何项目均需根据现场的实际条件计算所选燃气发电机组的真实功率输出。
9)热平衡修正表：热平衡修正表主要是考虑到热水在不同和温度下热力学性能会发生变化，所以给出一个修正表以方便设计人员在设计的时候考虑环境因素，设计出满足发电机组现场应用的换热系统和散热系统。
2燃气发电机组基础设计要点燃气发电机组具有一定的重量，而且在运行中会产生一定的振动。
这些振动被证明是有害的。
因此对燃气发电机组的基础设计提出了一定的要求。
制作燃气发电机组基础主要有四个方面需要考虑：1)基础的承重：对于并联运行的发电机组，基础承重一般设计为燃气发电机组湿重的2倍或以上。
2)基础的刚度：为了防止设备本身所产生的有害变形，基础必须具有足够的刚度。
一般采用混凝土来制作基础，并在混凝土中加一定量的加强钢筋。
3)隔离振动：设备与基础之间一般都有减振垫，用来隔离设备与房间之间的振动。
同时设备基础与支撑面之间应加入一定的隔振材料如黄沙、碎石等。
4)基础尺寸：任何基础形式下均建议基础比机组底座在所有方向上多出500MM。
基础厚度可采用以下公式计算：FD = W/(L * B * D)FD：基础厚度 W：基础承重L：基础总长B：基础总宽D：混凝土密度（kg/m3）3燃气接入系统的设计要点首先我们介绍燃气供应系统的主要作用：1）把输送到燃气发电机组的燃气进一步清洁和处理；2）保证按机组运行的要求，调节供应到燃气发电机组的燃气压力和流量；3）保证在燃气发电机组启动、运行和正常或事故停机时及时地供货或切断燃气供应。
任何一台燃气发电机组都必须配备专用的燃气供气系统。
对于燃气发电机组来说，燃气接入系统的作用就是提供清洁、压力稳定、流量稳定的燃料。
典型的燃气供应阀组包括手动关断阀、燃气过滤器、燃气压力表、安全关断阀、燃气压力调节阀、燃气压力开关、安全排气阀（只有在高压燃气系统中才安装）以及双螺线管电磁阀。
整套阀组安装在一起组成Gas Train。
目前所有燃气发电机组Gas Train均由燃气发电机组供应商随机提供，以减少现场安装的工作量。
4接地系统设计要点这里所讲述的接地系统主要是指发电机组的接地系统。
在400V 低压系统中，发电机组将按照系统的接地要求进行设计和安装。
而在10KV中压系统中，发电机组接地会有一些特别要求：1)10KV系统中通常为多台燃气发电机组并机运行，并机运行的发电机组接地方式有三种：不接地系统、小电阻接地系统和大电阻接地系统。
不同接地方式能为发电机组提供不同的保护功能。
通常情况下，10KV燃气发电机组接地系统采用小电阻接地系统。
2) 所有接地系统的技术要求如下：A、接地电阻≤1 ῼB、必须用单独的接地极与接地干线相连接C、接地线截面积发电机组≥70mm2 , 其他设备≥25mm2D、铜板的截面积不应该小于100 mm2，厚度不应小于4mm. 并且接地线应该与水平接地体的截面积相同E、人工接地体在土壤中的埋设深度≥2m，埋在土壤中的接地装置其连接处应采用焊接，并且焊接处需作防腐处理。
5润滑系统设计要点在分布式能源项目中，燃气发电机组属于长期运行设备。
停机时间越少，其经济效益将越高。
所以在项目设计中我们将尽可能减少停机时间。
由于燃气发电机组本身在运转过程中是需要消耗润滑油的，因此如何在不停机的情况下往发动机里面补充润滑油将是我们在系统设计中的设计要点之一。
1）了解燃气发电机组润滑油消耗量：润滑油消耗是发电机组运行费用中的重要部分。
润滑油消耗率低是用户对燃气发电机组技术要求的重要性能之一。
润滑油消耗量通常按照发电量来计算，单位：g/kwh 。
2）根据系统运行时间，系统中机组数量，系统中燃气发电机组润滑油消耗率确定润滑油补充系统的容量和布置方式。
润滑油补充系统标准配置为日用油箱、润滑油主存油箱、废油存储箱以及相应的管道系统。
3）管路系统的自动化设计：在具体应用中，通常设计为较为简单的润滑油补油系统。
就是依靠重力的自动补油系统。
系统中要求燃气发电机组自带补油阀，安装过程应将润滑油箱抬高安装，高于发动机2米左右；废油箱安置在基础下0.5米左右，再在管道中设计相应的检修和维护阀门，整个系统就可以依靠重力完成系统的不停机自动补油功能：润滑油由于重力作用，流进燃气发动机润滑油箱。
当润滑油箱液面上升到一定位置时，补油阀自动关闭，停止补油。
6排烟系统设计要点任何燃气发动机均有其允许的最大排气背压。
当实际排气背压高于发动机所允许的排气背压时，燃气发动机将出现排烟不畅，排气温度高的现象。
严重时将不能满载运行且将出现气门和涡轮增压器损坏的现象。
对于燃气发电机组分布式能源项目来说，为了充分利用尾气中的热量，排烟管道上要增加各种换热设备；为了优化燃气发动机排放，排烟系统中还将应用SCR/OXI技术；为了将发动机废气排到相应的地方，将配置排烟弯头，排烟管道和排烟消音器。
不同管径、不同数量、不同角度的弯头均将产生一定的阻力。
所有这些排烟系统的设备都将增加排烟系统的阻力。
排烟系统的设计是燃气系统中最复杂的部分，主要体现在以下几个方面：1排烟管的热胀冷缩：钢制管道在500︒C时长度延伸量约为3%。
为了抵消烟管因为热胀冷缩而造成的巨大压力，必须在管道上加装钢膨胀节，否则将严重损坏烟管的固定支架。
一般来说，排烟管道每隔6米需安装一个膨胀节，管道在每个膨胀节之后要增加约2.54mm的直径。
2保温要求高：良好的保温可以让烟气的热量全部排出室外或者全部进入余热利用设备。
发动机烟气成分主要是CO2和水蒸汽，发动机排烟管道较长，如果温度下降过快，烟气在没有排出烟卤前就冷却到100︒C以下，如此烟气中的水蒸汽将变成液体倒灌回发动机，从而严重损坏发动机气缸。
3排烟系统的所有设备均将形成一定的阻力：排烟管道，排烟弯头将形成一定的阻力；烟气余热利用设备安装在排烟系统内也将形成一定的阻力；为了使排气背压小于发动机正常运行的要求，我们应设计合适管径的排烟管道以及选择相应阻力的烟气余热利用设备。
根据排气背压计算公式及发动机允许的排气背压，设计排烟管道的管径。
排气背压计算公式：P = ( L * S * Q2) /( 5184 * D2)S = 365 /(273 + t)P—排烟系统的背压L—排烟管道长度S—烟所在特定温度下的比重Q—烟气流量D—排烟管的管径t—排烟温度在烟气余热利用设备的选型和设计上，需要进行以下考虑：1）烟气余热利用设备的阻力应满足发动机背压的要求。
如设备的阻力超过发动机背压的最高限制时，必须在阻力最大的管路末端加装引风机，用以减小管路的背压。
同时在选择引风机时必须考虑其安装位置的烟气温度。
2）在任何一种工作状态或故障状态都要确保烟气管路的畅通。
在管路上最好不要加装任何安全阀门。
如果必须安装，则需要在阀门前段安装旁通管道。
3）排烟管道安装设备安全问题：在排烟管道弯头端，方形管端1米处加装泄爆阀。
因为发动机排烟系统内经常会有未能完全燃烧的CH4气体，当遇到火星时会在局部形成爆炸。
为了避免较严重的烟管中CH4气体爆炸情况，在烟管中加装泄爆阀，以避免损坏管道和用热设备。
4）高温烟气中NOX和COX处理及应用高温烟气中含有大量热量，是余热利用的重要热量来源。
另一方面在运用了稀薄燃烧技术并采用SCR/OXI技术时，燃气发动机尾气中的NOX含量将降到100mg/m3以下，基本对大气没有污染。
因此可利用尾气中大量CO2气体，将其作为温室气体的重要来源。
7冷却系统设计要点大功率燃气发动机冷却系统由两部分组成：一部分为高温系统，包括缸套水冷却系统和润滑油冷却系统；另一部分是低温系统，即中冷水冷却系统。
这两部分不是同一回路，工作温度也各不相同，需要分别设计不同冷却系统。
1高温冷却系统这是分布式能源项目系统中余热利用的重要部分。
通常情况下，使用热交换设备将高温回路中的热量交换出来，再与烟气换热器中交换出来的热水回路进行并联，经过补热或直接送入吸收式冷水机组之中予以利用。
为了更好地余热利用，建议选择110︒C温度冷却系统。
