龙门吊安装协议书

五莲县城北工业区道路及市政管网工程PPP项目

龙门吊安装方案

龙建路桥股份有限公司三公司

第二项目经理部

2018年5月21日

目 录

1 编制依据 ................................................................ 2

1.1 编制依据 ............................................................ 2

1.2 编制目的 ............................................................ 2

2 工程概况 ................................................................ 2

3 施工总体部署 ............................................................ 2

3.1人员组织、分工及有关人员的资格要求 .................................. 2

3.2所需的施工机械、工器具及要求 ........................................ 3

3.3.施工进度计划及要求 .................................................. 4

4 龙门吊安装施工方案 ...................................................... 4

4.1施工准备 ............................................................ 4

4.2工艺流程 ............................................................ 5

- 1 -

南京市高新区高科十二路新建工程

龙门吊安装

施工方案

编制：

审核：

审批：

南京同力建设集团有限公司高新区高科十二路项目部

2014年9月

- 2 - 1、编制说明

本方案适用于南京市高新区高科十二路新建工程污水顶管工程起重机（又名龙门吊）安装的施工。

2、技术参数

设备型号：MQ80/5-20 A3

设备名称：电动葫芦门式起重机

起 重 量：80T/5T

跨 度：S=20m

总 重：16.0吨

运行距离：70m

安装标高：11.5m(相对标高)

3、 编制依据

3.1、施工合同

3.2、施工图纸

3.3、江苏省相关施工、验收规范及技术文件

3.4、《起重设备安装工程施工及验收规范》GB50278-98

3.5、《起重电气安装工程施工及验收规范》GB50256-96

4、工程概况

- 3 - 本工程位于南京市高新区的高科十二路路基内，为完善高新区管网，高科十二路污水管网需穿越永新路将收集产业园四期华宝路以南片区污水，同时转输盘城镇片区及产业园三期部分污水，最终输送至高新区北部污水处理厂。本次施工内容为W12-W13井间的D1200污水主干管长度85m，采用顶管施工，管道埋深5.75-5.52m，共有工作井1座，接收坑1处，管道纵向坡度比为0.7‰，根据设计方要求，工作井采用钢筋混凝土结构，接受坑采用放坡开挖，根据现场情况及顶管机型确定具体平面尺寸，项目部将严格按照设计图要求进行施工。管道全部采用预制钢筋混凝土成品管。为保证下管、顶管施工，设置80T/5T跨径20m龙门吊一台。

5、施工程序和方法

5.1、施工程序

5.2、关键工序

设备验收 附件核查 轨道安装

轨道验收 拼接检查 整机吊装 电器安装

试运转 交工验收 安装验收 施工准备

龙门吊安装承包协议

甲乙双方就甲方两台100T/10--23.5m高度15米提梁龙门吊安装调试工作达成如下协议：

一、经双方协商，两台龙门吊安装费用为14000元（壹万肆仟元整），安装调试验收完成后一次性付清。

二、甲方责任：

1.负责协调乙方正常施工，协调吊车，施工用电。

2.负责提供电焊机一台，氧气，乙炔等。

3.安装调试完成后及时付给乙方安装费。

三、乙方责任：

1.文明安全施工，按行业相关标准进行设备安装调试工作。

2.保证两台设备于8个工作日内完成安装调试工作，每延迟一天付违约金300元。

3.负责施工所需手拉葫芦、钢丝绳（风绳），氧气带等工具。需安全施工，安装过程中发生一切工作意外由乙方负责。遵守施工场地及甲方相关规定。

本协议一式两份，经甲乙双方签字确认生效。

甲方： 乙方：

年 月 日

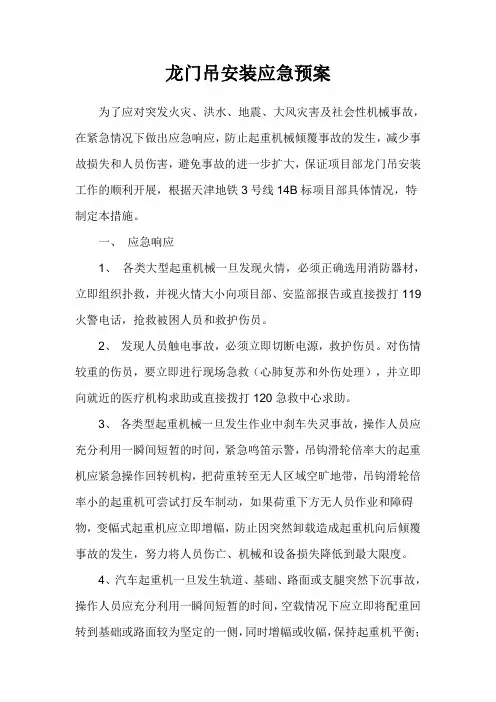

龙门吊安装应急预案

为了应对突发火灾、洪水、地震、大风灾害及社会性机械事故，在紧急情况下做出应急响应，防止起重机械倾覆事故的发生，减少事故损失和人员伤害，避免事故的进一步扩大，保证项目部龙门吊安装工作的顺利开展，根据天津地铁3号线14B标项目部具体情况，特制定本措施。

一、 应急响应

1、 各类大型起重机械一旦发现火情，必须正确选用消防器材，立即组织扑救，并视火情大小向项目部、安监部报告或直接拨打119火警电话，抢救被困人员和救护伤员。

2、 发现人员触电事故，必须立即切断电源，救护伤员。对伤情较重的伤员，要立即进行现场急救（心肺复苏和外伤处理），并立即向就近的医疗机构求助或直接拨打120急救中心求助。

3、 各类型起重机械一旦发生作业中刹车失灵事故，操作人员应充分利用一瞬间短暂的时间，紧急鸣笛示警，吊钩滑轮倍率大的起重机应紧急操作回转机构，把荷重转至无人区域空旷地带，吊钩滑轮倍率小的起重机可尝试打反车制动，如果荷重下方无人员作业和障碍物，变幅式起重机应立即增幅，防止因突然卸载造成起重机向后倾覆事故的发生，努力将人员伤亡、机械和设备损失降低到最大限度。

4、汽车起重机一旦发生轨道、基础、路面或支腿突然下沉事故，操作人员应充分利用一瞬间短暂的时间，空载情况下应立即将配重回转到基础或路面较为坚定的一侧，同时增幅或收幅，保持起重机平衡；带载情况下应立即卸载，或用回转、变幅的方法保持整机平衡；事故得到控制后，立即组织救援，防止事故的进一步扩大。

5、所有安装人员进入工作区域要正确佩戴安全帽，两米以上作业时要正确佩戴安全带。

二、 起重机械防风措施

1、较大起重臂主臂工况作业时若突然遭遇6级以上大风或起吊迎风面较大的重物时遭遇5级以上大风，必须停止作业，操作人员应充分利用短暂的时间，立即卸载，将起重臂增至最大幅度，转至顺风方向，同时将吊钩与地面的荷载锚定，以增加起重机的稳定性；

2、气象预报时段5~6级大风，应停止作业，严格落实防风措施。
