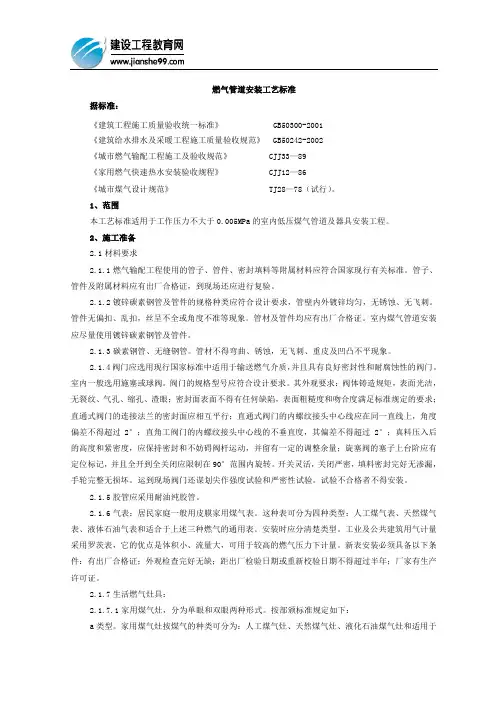

燃气管道施工工艺

燃气管道安装工艺标准

据标准：

《建筑工程施工质量验收统一标准》 GB50300-2001

《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002

《城市燃气输配工程施工及验收规范》 CJJ33—89

《家用燃气快速热水安装验收规程》 CJJ12—86

《城市煤气设计规范》 TJ28—78（试行）。

1、范围

本工艺标准适用于工作压力不大于0.005MPa的室内低压煤气管道及器具安装工程。

2、施工准备

2.1材料要求

2.1.1燃气输配工程使用的管子、管件、密封填料等附属材料应符合国家现行有关标准。管子、管件及附属材料应有出厂合格证，到现场还应进行复验。

2.1.2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝呈不全或角度不准等现象。管材及管件均应有出厂合格证。室内煤气管道安装应尽量使用镀锌碳素钢管及管件。

2.1.3碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2.1.4阀门应选用现行国家标准中适用于输送燃气介质，并且具有良好密封性和耐腐蚀性的阀门。室内一般选用施塞或球阀。阀门的规格型号应符合设计要求。其外观要求：阀体铸造规矩，表面光洁，无裂纹、气孔、缩孔、渣眼；密封面表面不得有任何缺陷，表面粗糙度和吻合度满足标准规定的要求；直通式阀门的连接法兰的密封面应相互平行；直通式阀门的内螺纹接头中心线应在同一直线上，角度偏差不得超过2°；直角工阀门的内螺纹接头中心线的不垂直度，其偏差不得超过2°；真料压入后的高度和紧密度，应保持密封和不妨碍阀杆运动，并留有一定的调整余量；旋塞阀的塞子上台阶应有定位标记，并且全开到全关闭应限制在90°范围内旋转。开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。运到现场阀门还谋划尖作强度试验和严密性试验。试验不合格者不得安装。

华洲公司燃气管道施工工艺

第 - 1 - 页 共 19 页

燃气管道施工工艺

编制：

审核：

批准：

江苏华洲工业设备安装有限公司

2015年5月

华洲公司燃气管道施工工艺

第 - 2 - 页 共 19 页

燃气管道施工工艺目录

1. 沟槽开挖 ....................................................................................................... - 3 -

2. 基底处理及验收 ........................................................................................... - 4 -

3. 沟槽回填 ....................................................................................................... - 4 -

4. 管道安装 ....................................................................................................... - 5 -

5. 阀门安装方案 .................................................................................................. 14

6. 煤气表安装方案 .............................................................................................. 15

燃气管道专项施工方案

一、施工前准备工作

1.安全培训和宣传教育：施工人员应经过燃气安全培训，并了解施工现场的安全规定和应急处置措施。

2.施工地点勘察：勘察施工地点的地形、周边环境、气象条件等，确保施工安全。

3.施工材料准备：准备所需的燃气管道、连接件、齿轮扳手等工具，并进行材料检验。

4.现场布置：确定施工现场的临时设施，包括施工人员的通道、安全防护设施和施工用电等。

二、施工工艺流程

1.清理施工现场：清理施工现场的杂物和垃圾，保证施工区域整洁。

2.定位和标记：根据设计图纸，确定管道的位置和方向，并进行标记。

3.开挖管沟：按照设计要求，开挖适当大小的管沟，同时确保管沟的坡度和深度符合要求。

4.铺设管道：按照管道安装顺序，逐段铺设管道，并进行连接。

5.管道固定：根据设计要求，使用支架或吊具对管道进行固定。

6.连接接头：使用合适的连接件对管道进行连接。

7.密封检验：进行管道的密封性检验，确保连接处没有泄漏。 8.通水、试压：将管道接入供气系统，并进行试压，确保管道的耐压性能。

9.设备安装：根据需要，安装相关仪表和控制设备。

10.施工记录：记录施工过程中的关键参数和操作，以备查证。

三、安全管理措施

1.施工现场警示标识：根据相关规定，设置施工警示标识，并对施工现场进行围挡。

2.施工区域划定：划定施工区域，并设立专人负责现场管理，严禁外人进入。

3.现场安全培训：对施工人员进行安全培训，加强对燃气管道的安全意识和工艺要求的理解。

4.使用安全工具和设备：确保施工过程中使用的工具和设备符合安全要求，定期检查和维护。

5.作业票管理：对工序进行明确的作业票管理，包括工序顺序、安全要求等。

6.现场巡检和监控：定期进行现场巡检，确保施工过程中的安全和质量。

7.应急预案：制定详细的应急预案，包括火灾、泄漏等突发事件的应对措施。

四、环境保护措施 1.施工废物处理：对施工产生的废弃材料和垃圾进行分类处理，及时清理施工现场。

一、工程概况

1. 工程名称：某住宅小区燃气立管安装工程

2. 工程地点：某住宅小区

3. 工程规模：小区共1000户居民，燃气立管安装工程涉及1000户居民家庭

4. 工程内容：燃气立管安装、燃气表安装、管道阀门安装、燃气管道连接等

二、施工组织

1. 施工单位：某燃气工程公司

2. 施工人员：包括施工队长、施工员、安装工、质检员等

3. 施工材料：燃气立管、燃气表、管道阀门、连接管件、保温材料等

三、施工工艺

1. 施工准备

（1）现场勘察：了解施工现场情况，包括建筑物结构、楼层高度、燃气管道走向等。

（2）材料准备：根据设计要求，准备所需材料和设备。

（3）人员组织：明确各工种人员职责，进行技术交底。

2. 施工步骤

（1）燃气立管安装

1）根据设计图纸，确定燃气立管安装位置，并做好标记。

2）使用水平仪和线锤，调整燃气立管垂直度，确保燃气立管垂直。

3）使用膨胀螺栓将燃气立管固定在墙面上，确保燃气立管稳固。

4）对燃气立管进行防腐处理。

（2）燃气表安装

1）根据设计图纸，确定燃气表安装位置，并做好标记。

2）将燃气表固定在墙面或立管上，确保燃气表稳固。 3）连接燃气表与燃气立管，确保连接处密封良好。

（3）管道阀门安装

1）根据设计图纸，确定管道阀门安装位置，并做好标记。

2）使用膨胀螺栓将管道阀门固定在墙面上，确保管道阀门稳固。

3）连接管道阀门与燃气立管，确保连接处密封良好。

（4）燃气管道连接

1）根据设计图纸，确定燃气管道连接位置，并做好标记。

2）使用专用工具将燃气管道与燃气立管、燃气表、管道阀门等进行连接。

3）检查连接处密封性，确保燃气管道连接牢固。

3. 施工质量控制

（1）严格按照设计要求和施工规范进行施工。

（2）对施工过程进行全过程质量控制，确保施工质量。

（3）对施工完成的燃气立管、燃气表、管道阀门等进行检查，确保符合设计要求。

四、安全措施

1. 施工现场设置安全警示标志，确保施工安全。
