燃气管道施工工序

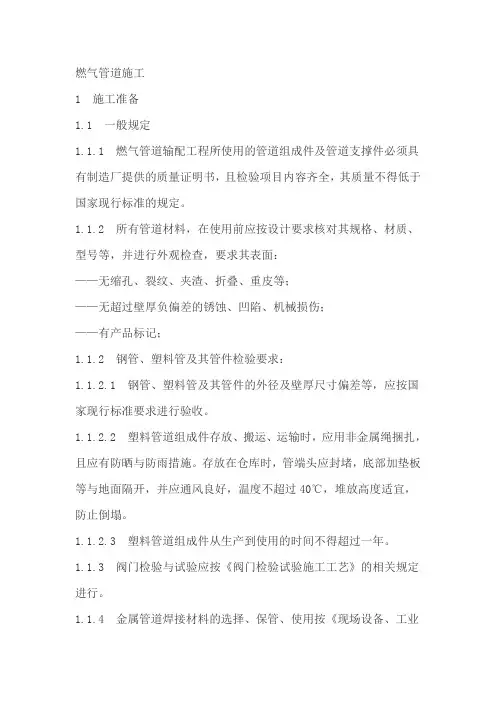

燃气管道施工

1 施工准备

1.1 一般规定

1.1.1 燃气管道输配工程所使用的管道组成件及管道支撑件必须具有制造厂提供的质量证明书，且检验项目内容齐全，其质量不得低于国家现行标准的规定。

1.1.2 所有管道材料，在使用前应按设计要求核对其规格、材质、型号等，并进行外观检查，要求其表面：

——无缩孔、裂纹、夹渣、折叠、重皮等；

——无超过壁厚负偏差的锈蚀、凹陷、机械损伤；

——有产品标记；

1.1.2 钢管、塑料管及其管件检验要求：

1.1.2.1 钢管、塑料管及其管件的外径及壁厚尺寸偏差等，应按国家现行标准要求进行验收。

1.1.2.2 塑料管道组成件存放、搬运、运输时，应用非金属绳捆扎，且应有防晒与防雨措施。存放在仓库时，管端头应封堵，底部加垫板等与地面隔开，并应通风良好，温度不超过40℃，堆放高度适宜，防止倒塌。

1.1.2.3 塑料管道组成件从生产到使用的时间不得超过一年。

1.1.3 阀门检验与试验应按《阀门检验试验施工工艺》的相关规定进行。

1.1.4 金属管道焊接材料的选择、保管、使用按《现场设备、工业管道焊接工程施工及验收规范》规定进行。

2.1 作业条件

2.1.1 在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、及电缆、电杆、树木等，应在施工前由建设单位与有关单位协商处理。

2.1.2 建设单位提供工程坐标点和标高基准点。

3 施工工艺

3.1 埋地管道沟槽开挖

3.1.1 施工前施工单位会同建设、设计及其他有关单位，核对地下管线及构筑物位置；核对坐标与水准点。

3.1.2 管沟按设计图纸要求的坐标进行放线，按要求标高进行梯形槽开挖。人工开挖且无地下水时，槽底预留50一100mm；机械开挖或有地下水时，槽底预留应不小于150mm；预留部分在管线由人工清至设计标高。

3.1.3.1 钢管及塑料管(单管沟边组装)，沟底宽度为a＝D十0．3m

3.1.3.2 钢管及塑料管(双管同沟敷设)，沟底宽度为a=Dl十D2十S十C

- 1 - 嘉兴市南湖区南湖街道小街小巷

整治工程

燃气管道交叉作业

施工专项方案

浙江永联建设工程股份有限公司

2016年6月28日

- 2 - 燃气管道交叉作业施工专项方案

一、工程概况

1.1 工程名称：嘉兴市南湖区南湖街道小街小巷整治工程

1.2建设单位：嘉兴市南湖区人民政府南湖街道办事处

1.3工期：120日历天

1.4质量目标：合格

1.5施工范围：本次小街小巷综合整治对改造点破损严重的道路进行翻修，主要道路采用沥青砼翻修，次要道路采用水泥砼翻修或沥青加铺，部分边角采用水泥砼硬化；新建雨水管道、雨水井提升，更换破损井盖等。

1.6合同造价：170.6036万元

参建单位：嘉兴市南湖区人民政府南湖街道办事处

嘉兴市规划设计研究院有限公司

浙江海辰工程监理咨询有限公司

浙江永联建设工程股份有限公司

二、施工组织方案

本工程计划2016年7月1日开始进行雨、污水管道施工，计划2016年9月中旬完成雨污水管道施工。

雨、污水管道施工前对燃气管道位置及埋深进行现场摸底，确定燃气管道具体位置确保开挖安全。

雨、污水管道施工开挖前如存在燃气管道交叉的立即通知燃气公司现场负责人，根据燃气公司现场负责人的指导及监护下进行管道沟槽开挖。

雨、污水管道沟槽开挖距离燃气管道位置2米距离时采用人工开挖并

- 3 - 根据燃气公司现场负责人要求进行开挖施工。

为保障施工安全，在施工时我方会及时通知燃气公司派专人到现场进行指导与监护，并做好相应的保护工作。

若在施工过程中造成燃气管道损坏，我方会立即停止施工，协助燃气公司进行抢修并依法承担相应的赔偿责任。

浙江永联建设工程股份有限公司

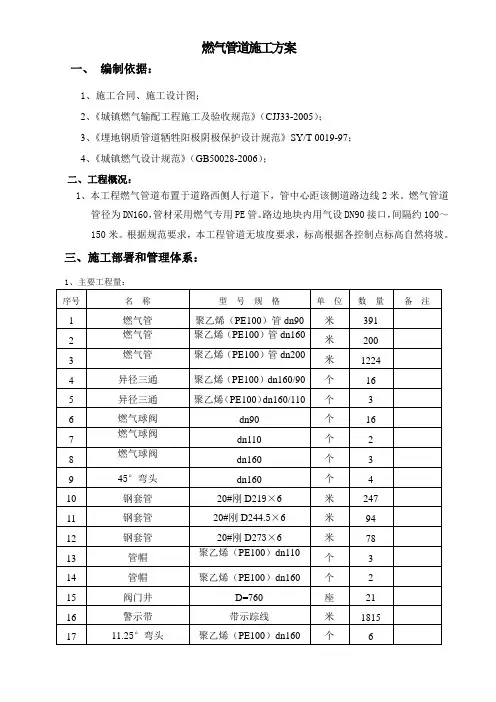

燃气管道施工方案

一、 编制依据：

1、施工合同、施工设计图；

2、《城镇燃气输配工程施工及验收规范》（CJJ33-2005）；

3、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T 0019-97；

4、《城镇燃气设计规范》（GB50028-2006）；

二、工程概况：

1、本工程燃气管道布置于道路西侧人行道下，管中心距该侧道路边线2米。燃气管道管径为DN160，管材采用燃气专用PE管。路边地块内用气设DN90接口，间隔约100～150米。根据规范要求，本工程管道无坡度要求，标高根据各控制点标高自然将坡。

三、施工部署和管理体系：

1、主要工程量：

序号 名 称 型 号 规 格 单 位 数 量 备 注

1 燃气管 聚乙烯（PE100）管dn90 米 391

2 燃气管 聚乙烯（PE100）管dn160 米 200

3 燃气管 聚乙烯（PE100）管dn200 米 1224

4 异径三通 聚乙烯（PE100）dn160/90 个 16

5 异径三通 聚乙烯（PE100）dn160/110 个 3

6 燃气球阀 dn90 个 16

7 燃气球阀 dn110 个 2

8 燃气球阀 dn160 个 3

9 45°弯头 dn160 个 4

10 钢套管 20#刚D219×6 米 247

11 钢套管 20#刚D244.5×6 米 94

12 钢套管 20#刚D273×6 米 78

13 管帽 聚乙烯（PE100）dn110 个 3

14 管帽 聚乙烯（PE100）dn160 个 2

15 阀门井 D=760 座 21

16 警示带 带示踪线 米 1815

17 11.25°弯头 聚乙烯（PE100）dn160 个 6

2、机械计划：（见机械配备表）

序号 机具名称 型号及规格 数量 单位 备注

1 工程指挥车 2 辆

2 现场转管车 自制 1 辆

管道施工工序

1、本工程包含的管道有污水管道，雨水管道，给水管道，电力及路灯管道，通信管道（包括移动、联通、广电）等；本工程管线错综复杂，每个管道的平面布置和竖向布置都不相同，施工工序的安排是至关重要的。

2、施工的主要原则

①先下后上、先深后浅

②先主管后支管

③先施工行车道下管，再施工人行道下管

3、管线冲突时的处理原则

①临时管线让永久管线

②支管让主管，小管让大管

③压力管让承重管

④可弯曲管让不可弯曲管

4、施工的主要工序安排

①施工位于涵洞下的污水管道或倒虹吸

②施工行车道下的污水管道

③施工行车道下的雨水管道

④施工行车道两侧的雨水口的管道

⑤施工所有平交路口的电力及路灯管道、通信管道及给水管道

⑥施工所有位于人行道下的的管道。

5、施工工序总体概叙：

根据工程的现场情况，本工程管道施工大致可以分为两个阶段：

①路基填筑完成前

本阶段必须施工完成位于涵洞下方的污水管道及倒虹吸。通过现场的踏勘后发现部分管道的开挖位置在现有的原始地面上存在一定量的石方，此段管道中石方可以先进行爆破至管底，回填土后并压实。

②路基填筑完成后

本阶段管道的施工是施工的主要组成部分，先施工污水管道，其次是雨水管道，接下来是给水管道，紧接着是所有平交路口的其他管道，然后施工电力及路灯管道和通信管道。
