鲁班钢筋cad导图操作步骤详细介绍柱子一、调入CAD图纸1、调入柱子的CAD图纸,给出比例,指定一个插入点。
2、转化钢筋符号。
二、转化轴网1、提取轴线、轴符,转化。
2、转化后自动识别轴网。
三、提取柱1、提取柱,提取柱子的边线、标识,确认。
2、自动识别柱,给出图中柱子的标识名字,确认。
形成红色的柱子。
3、柱子的属性转化,在对话框中选择提取图形,将整个柱子框选,右键确定一下。
这时只需在右下角改一下需要改箍筋属性的箍筋标记,确定即可。
在这里要注意的是:不同名字的柱子都要分别转化柱子的属性。
四、转化结果应用——选择轴网和柱子,确认。
五、清除多余的图形梁一、插入CAD图纸1、插入梁的CAD图纸,给出比例,指定插入点,放在柱子的附近即可。
2、转化钢筋符号。
选中%%点转化,转化好后点结束。
二、转化轴网1、提取轴线、轴符,转化。
2、转化自动提取轴网。
三、提取柱1、提取柱,这里提取柱只是为了提取梁做铺垫,所以在这里之提取柱边线。
2、自动识别柱子。
四、提取梁1、提取梁,提取梁的边线(实线、虚线),提取梁的集中标注(水平、垂直标注),提取梁的原位标注(水平、垂直标注),确认。
2、自动识别梁,给出图中梁的名字。
3、自动识别梁的原位标注。
4、提取吊筋,提取边线、钢筋标识(也可以手工给出钢筋的属性)。
5、自动识别吊筋。
五、转化结果应用——选择轴网和梁,确认。
此时千万不要选择柱子。
六、清除多余的图形板一、插入CAD图纸1、板的CAD图纸,给出比例,指定插入点,放在附近即可。
2、转化钢筋符号。
二、转化轴网1、提取轴线、轴符,转化。
2、转化自动提取轴网。
三、提取支座1、提取支座边线(这里的支座指的就是梁的边线,注意要把边线都选中)。
2、自动识别支座,添加在图中量取支座的宽度,或者知道梁的界面的情况下自己手工输入,确认。
形成粉色的线(有时会看不清线,那可以用显示控制来隐掉梁的线就可以看到了)。
四、提取板筋1、提取板筋线、板筋标识,确定。

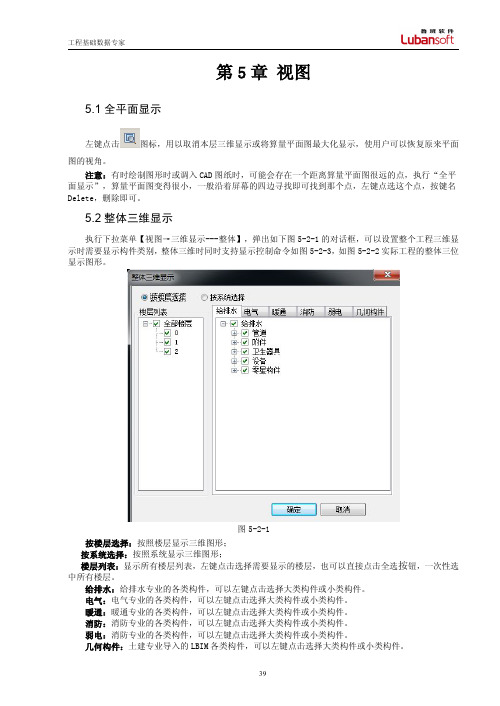

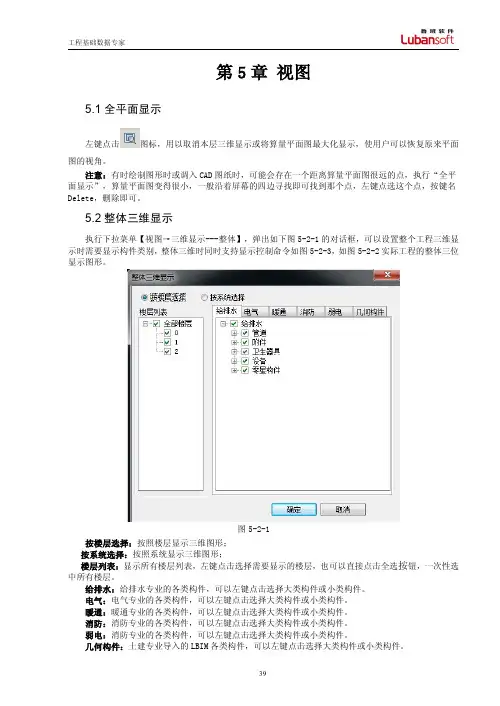

第5章视图5.1全平面显示左键点击图标,用以取消本层三维显示或将算量平面图最大化显示,使用户可以恢复原来平面图的视角。
注意:有时绘制图形时或调入CAD图纸时,可能会存在一个距离算量平面图很远的点,执行“全平面显示”,算量平面图变得很小,一般沿着屏幕的四边寻找即可找到那个点,左键点选这个点,按键名Delete,删除即可。
5.2整体三维显示执行下拉菜单【视图→三维显示---整体】,弹出如下图5-2-1的对话框,可以设置整个工程三维显示时需要显示构件类别,整体三维时同时支持显示控制命令如图5-2-3,如图5-2-2实际工程的整体三位显示图形。
图5-2-1按楼层选择:按照楼层显示三维图形;按系统选择:按照系统显示三维图形;楼层列表:显示所有楼层列表,左键点击选择需要显示的楼层,也可以直接点击全选按钮,一次性选中所有楼层。
给排水:给排水专业的各类构件,可以左键点击选择大类构件或小类构件。
电气:电气专业的各类构件,可以左键点击选择大类构件或小类构件。
暖通:暖通专业的各类构件,可以左键点击选择大类构件或小类构件。
消防:消防专业的各类构件,可以左键点击选择大类构件或小类构件。
弱电:消防专业的各类构件,可以左键点击选择大类构件或小类构件。
几何构件:土建专业导入的LBIM各类构件,可以左键点击选择大类构件或小类构件。
图5-2-2图5-2-3注意:整体三维显示是在一个虚拟的楼层中生成的,因此取消整体三维显示以后,需要重新选择楼层才可以做其他操作。
5.3三维显示三维显示当前楼层所有已经布置上去的构件。
左键点击本层三维图标,软件即从平面显示状态切换到三维显示界面,如图5-3-1。
图5-3-15.4三维动态观察左键点击图标,出现一个包住三维图形的圆,按住鼠标左键,可以自由旋转三维图形,如下图5-4-1。
可以使用此命令从不同方向观察三维图形,并可以以三维图形检查图形绘制的准确性。
图5-4-15.5视图缩放5.5.1实时缩放执行下拉菜单【视图→缩放→实时】,算量平面图区域内出现移动符号,按住鼠标左键,上下移动,可以放大或缩小图形。
鲁班钢筋软件操作技巧与实例分析3.1工程设置要点工程设置对整个工程的影响是联动的,所以工程设置是否准确影响到计算结果的准确性。
本章主要讲解工程设置中的要点和注意的部份,其它的基本操作方法详见帮助(F1)建模前几个需要注意的要点:1浏览建筑和结构图,熟悉设计说明,了解砼结构类型,砼等级、抗震等级(抗震设防烈度)、选用规范以及节点设置,以便做好工程设置及属性设置。
2直接影响钢筋计算长度的要素有:砼等级、抗震等级、选用规范,了解这样的基本参数才能正确地做好工程设置。
3找出图纸的规律:是否有标准层、是否存在对称或相同的区域等,对称位置可以镜像,相同的可以复制,避免重复建模;4查看看电子图,参照CAD转化注意事项一节,在转化前可以对CAD图纸做适当的修改,保证转化达到更高的成功率。
3.1.1计算规则图3-1-1-1(a)、图集的选择图集规范的选择,要选择03G和00G101之外,软件选用的其它的图集还包括:03G101-1(多坡屋面补充节点构造)03G101-2(平法楼梯构造)04G101-3(筏形基础及基础梁构造)04G101-4(现浇楼面与屋面板构造)06G101-6(独立基础、条形基础、桩基承台)(b)、抗震等级的选择抗震等级的选择,在下一步的楼层设置和以后的构件抗震等级都读取计算规则中的设置,可以单个设置以红色的表示同总体设置不一样。
(c)、弯钩增加值指单个的弯钩增加长度,对光面钢筋有效如【底筋,拉筋】,对单根增加的钢筋选择的弯钩形状同这里联动。
参数栏中的默认值来源:GB50204-2002,同时支持修改。
(d)、箍筋弯钩增加值。
指箍筋的两个弯钩增加的总长,软件中箍筋的计算公式为:周长+箍筋弯钩增加值,4209表示抗震箍筋,4218表示非抗震的箍筋,4219表示抗扭箍筋。
这几个数据表示钢筋的形状编号。
参数栏中的默认值来源:GB50204-2002,同时支持修改。
提示:23.8d的由来:23.8d=10d*2+1.9d*210d是弯钩的平直段长度,1.9d的由来,如图3-1-1-2图3-1-1-2半径为为1.25d+0.5d=1.75d;周长=2*3.1416*1.75d=11d,根据弧长计算式可得135°的弧长为=(11d/360°)*135°=4.13d,根据上式的下料长度为=4.13d-1d-1.25d=1.88约等于1.9,规范来源GB50204-2002 PS 16页,5.3钢筋加工。
文| 钱浩良上海鲁班工料测量二部随着中国经济基础的崛起,中国建筑行业的发展蒸蒸日上,而作为工程造价重要环节之一的钢筋翻样,从建国初期的套用苏联公式,演化到七八十年代的各地区的独立计算,直到96年陈清来教授所创的“平面整体表示方法”诞生后,才结束了钢筋翻样规范混乱的年代,取而代之的是简洁与科学。
即便计算规则一改再改,计算步骤一简再简,沿用传统的手算模式仍作为当今大部分造价人员日常的工作模式。
通过几十年的实践,凹显出越来越多的弊端给整个建筑行业的大跨步前进带来了挑战。
可喜的是,随着中国计算机应用的普及及数字化造价概念的诞生,越来越多的造价软件公司参与到工程造价的产业链条中,用软件钢筋翻样逐步替代以纸笔为主要工具的手工算量,这一趋势不可避免也无需避免。
上海鲁班软件公司正是以“工程基础数据专家”为目标的高姿态服务于此行业。
纵使科技再发达,软件再精准,离开了专业的钢筋翻样人员的正确使用方法,也会使其变得平淡无奇。
所以,操作人员要在确保自身专业技能熟练的情况下,活用、巧用软件,使软件能更好地为自己服务。
立足实际,安排工序没有规矩,不成方圆。
一个好的钢筋构件分类参照,将会为钢筋翻样工作带来更多的便捷与高效。
经过一线钢筋翻样工作人员的不懈努力,一套完整的钢筋构件表呼之即出。
如表1。
考虑到不同构件之间存在的关联,手算钢筋构件的顺序会根据构件的空间位置或构件的主次顺序进行布置,而使用软件就不必担心这一问题。
自软件图形法诞生后,再加上原先具有的构件法、单根法等功能,使鲁班的钢筋预算软件从根本上实现了布置构件与考虑构件关联的步骤分离,所以只需考虑如何优化构件布置顺序(即优化建模顺序),不但节省时间和精力,还提高了劳动效率。
由于软件实行构件“存在即关联”的计算原则,所以最为简便的方法就是对同一类构件的整体布置,加上标准层的可复制的计算原则,同一类构件只需花几小时便可完成对整栋建筑的排布。
以笔者最近所做工程的柱构件布置为例:工程名称:龙厦名都11#楼楼层数:9层(包括标准层和阁楼层)底层柱个数:139(包括构造柱)整体计算后柱构件钢筋含量:45578kg软件操作步骤:1.将底层柱的CAD柱图导入鲁班钢筋算量软件,进行柱图的定位(以软件内所建轴网为准);2.运用软件CAD识别命令识别柱;3.检查并修改未识别或识别有误的柱属性及位置;4.重复以上“1、2、3”步骤,完成其余楼层的柱构件(基础层柱与屋面层柱的标高最后考虑);5. 计算,出量。
三维显示单独计算鲁班算量基础培训教材“鲁班算量”是国内率先基于AutoCAD 图形平台开发的工程量自动计算软件,它利用AutoCAD 强大的图形功能,充分地考虑了我国工程造价模式的特点及未来造价模式的发展变化,广泛适用于建设方、承包方、审价方工程造价人员工程量的计算。
本公司结合了各地区的计算规则,与各省市的相关部门联合开发出适应全国各地当地的工程量计算软件。
本软件的推出,必将带来一场工程量计算的革命,必将大大减轻预算工作者的劳动强度,必将有力推动我国工程造价电算化事业的发展。
一、软件操作流程鲁班算量操作流程图二、培训工程概况本培训工程主要是针对从未使用过本软件的用户,所以在操作过程中,应当慢速的,并尽量完全使用工具栏的功能来完成整个工程。
在本工程的操作过程中并不演示一些复杂的功能,如异形柱的绘制、坡屋面的画法。
在整个操作过程中应力求掌握软件的优势项目,如单独计算功能,其他项目中自定义项目的计算、高度调整的使用等,计算规则的调整,三维显示功能等。
本工程是一栋六层的住宅楼,砖混结构,设计地坪-450(用于计算外墙脚手架以及外墙的装饰),自然地坪-600(用于计算基础的土方)。
地上一共有六层,第一层3M,二到六层为标准层2.8M。
基础形式为砖条形基础,屋面为平屋面,楼板均为现浇板,柱体为构造柱。
由于本工程较为简单,所使用的构件种类也不多,所以我们采用“一边构件绘制一边属性定义”的方法,来建立算量模型。
而LUBAN DEMO中采用的是“先属性定义后构件绘制”的方法。
当然您也可以先进行一部分构件的属性定义,然后在构件绘制过程中再定义其他构件的属性。
本资料主要是侧重于软件操作的一个基本流程,要了解所有功能的详细使用方法,请参看用户手册或软件中菜单栏下的帮助。
以下是本工程的工程量计算模型鲁班软件——鲁班算量三、软件界面介绍在正式进行图形输入前,我们有必要先熟悉一下本软件的操作界面. 使用软件一定要对软件的操作界面及功能按钮的位置熟悉,熟悉的操作才会带来工作效率的提高。
鲁班算量技巧精华汇总(钢筋下料专业)一.鲁班钢筋预算版建模流程1 软件算量方法钢筋预算软件支持的方法有“图形法”,“构件法”,“单根法”1审批2011.03.25矾山网络1(2)主构件下拉菜单的子目录中,分构件命令旁边也分别对应了相应的数字,如图1-1-2;1图1-1-2(3)应用举例:直线轴网的布置步骤①:通过前面的介绍,我们知道轴网旁边对应的是0,直线轴网旁边对应的是0,所以将鼠标光标放在绘图区域内数字键输入00,如图7-1-3;11图1-1-4各主构件之间的切换(1)按住ctrl+1,软件会切换到墙的下拉菜单中;按住ctrl+2,软件会切换到柱的下拉菜单中;依次类推,各构件名称对应的数字是多少,按住ctrl+这个数字,软件会自动切换到这个构件的下拉菜单中;(2)同样,直接输入数字命令也可切换,例如当前显示的工具条是“轴网”部分,只需要在命令行键入“10”,软件自动切换到“墙”部分。
鼠标手势使用方式:(1)各主构件下拉菜单的子目录中,各分构件命令旁边分别对应了一个相应的手势,如图1-1-5;1图1-1-51图1-1-6步骤②:软件会自动弹出直线轴网的对话框。
2、快捷运用:快捷命令和自定义快捷键及鼠标运用软件默认的快捷键鲁班钢筋软件中默认的快捷键,在软件设计时重复考虑了中国人的习惯进行设置,同时还默认了三.施工版框支梁用屋面框架梁节点2的计算式说明墙变截面时,插筋深度设置。
在墙的属性设置中的“墙变截面插筋深度”为1.5*LAE设置就可以了。
八.板分布钢筋节点不一的设置板分布钢筋要设置成X向是节点1,Y向是节点2。
这样的做法有:1、设置两种分布筋不一的支座钢筋,然后布置到图形上2、用私有属性来对不同方向的支座钢筋进行计算规则的设置九.计算结果的取整切换到构件法界面 . 找到需要调整构件节点 , 鼠标点击右键,点击指定节点钢筋长度取整弹出“钢筋长度取整”,可以对单根法 , 构件法 , 图法中的钢筋进行调整 , 可以调整主筋 , 箍筋的下料长度,设定好调整参数。

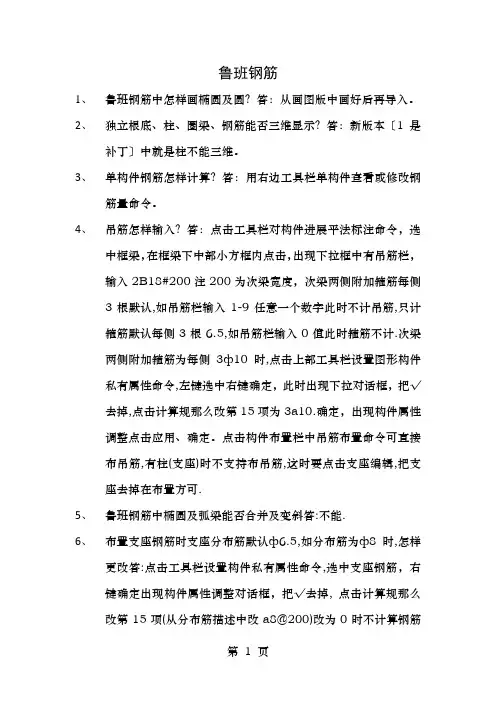

鲁班钢筋1、鲁班钢筋中怎样画椭圆及圆?答:从画图版中画好后再导入。
2、独立根底、柱、圈梁、钢筋能否三维显示?答:新版本〔1是补丁〕中就是柱不能三维。
3、单构件钢筋怎样计算?答:用右边工具栏单构件查看或修改钢筋量命令。
4、吊筋怎样输入?答:点击工具栏对构件进展平法标注命令,选中框梁,在框梁下中部小方框内点击,出现下拉框中有吊筋栏,输入2B18#200注200为次梁宽度,次梁两侧附加箍筋每侧3根默认,如吊筋栏输入1-9任意一个数字此时不计吊筋,只计箍筋默认每侧3根6.5,如吊筋栏输入0值此时箍筋不计.次梁两侧附加箍筋为每侧3ф10时,点击上部工具栏设置图形构件私有属性命令,左键选中右键确定,此时出现下拉对话框,把√去掉,点击计算规那么改第15项为3a10.确定,出现构件属性调整点击应用、确定。
点击构件布置栏中吊筋布置命令可直接布吊筋,有柱(支座)时不支持布吊筋,这时要点击支座编辑,把支座去掉在布置方可.5、鲁班钢筋中椭圆及弧梁能否合并及变斜答:不能.6、布置支座钢筋时支座分布筋默认ф6.5,如分布筋为ф8时,怎样更改答:点击工具栏设置构件私有属性命令,选中支座钢筋,右键确定出现构件属性调整对话框,把√去掉, 点击计算规那么改第15项(从分布筋描述中改a8@200)改为0时不计算钢筋数量.改完后确定,再次出现构件属性调整对话框,点击应用、确定。
7、布置跨板负筋时软件默认分布筋,怎样去掉及更改答:同68、底板附加筋怎样布置答:点击右部选择单构件查看或修改钢筋新增命令,选中底板钢筋,出现钢筋详细显示栏,点击9、相邻两块板厚度不同不能合并,怎样布置通长底筋答:三种方法:(1)首先两块板分别布底筋,点击右部工具栏合并构件命令,左键点击选中两根底筋,右键确定即可.(2)按shift键逐个选中在布筋即可.(3)点击构件布置栏用绘制板筋区域命令,左键在绘图区把两块板绘制在一起。
.10、二层从鲁班算量导入图形,能否从一层只复制属性不复图形答:点击工具栏中设置构件图形构件属性定义,出现构件属性定义对话框,点击构件属性复制,把源层、目标层填好,点击复制.11、鲁班钢筋能否镜像答:支座钢筋能镜像,底筋不能,因底筋寄生在板上,所以应连板一起方可镜像.12、箍筋弯钩值:135o鲁班钢筋1、在计算规那么中一般定尺长度取8米,箍筋设置双肢箍,一般形式,箍筋改应在属性定义中改。
鲁班钢筋使用技巧分享笔者使用了鲁班钢筋软件2年,为客户解决的问题工程近百个,下文是在客服过程中总结的一些技巧。
巧用过滤器在使用鲁班钢筋软件过程中,如何快速的选中构件进行替换,常用方法是通过显示控制命令,把需要的构件显示大类勾上,再通过替换命令单个进行替换。
我们可以巧妙的运用过滤器功能进行快速替换。
过滤器顾名思义就是过滤用的,可以过滤掉不需要的构件。
在软件中是以的图标显示。
以下介绍如何巧用过滤器替换。
首先打开鲁班钢筋预算版软件选择替换命令,点选绘图区需要替换的构件,再进行框选,框选整个绘图区的图形(通过替换命令选择构件的时候,先选择一个构件再进行框选,绘图区所有同类构件都会被选中)。
这个时候可以看到实时控制栏过滤器的命令,点击弹出过滤器对话框如图1,勾选需要替换的构件点击确定,可以看到绘图区所有勾选的构件都被选中,点击鼠标右键选择需要替换后的构件,这样所有选中的构件都被替换过来。
注:调整标高、变斜、移动、复制和删除等命令都可以结合过滤器来使用,巧妙运用过滤器这样可以有效节省建模时间,提高建模效率。
图1妙用输入工具鲁班软件CAD转化正确率高达98%,对于一些不能通过CAD转化的构件,我们如何快速定义构件的属性以及配筋信息?常用的输入办法是在属性定义框内单个切换构件输入属性与配筋。
为表格法?表格法是软件中以表格形式显示属性与配筋,在表格界面中可以对里面的参数进行增加、删除和修改等。
如何进入表格法?打开鲁班钢筋预算版软件,在属性定义栏中双击构件进入构件属性定义框,属性定义框正上方会有个表格法命令,如图2。
点击表格法命令进入表格法输入界面,在表格法中,每个构件大类都可以相互切换。
构件大类下拉可以选择不同的构件小类,下面的表格也会随着所选的构件联动,也就是在表格法中可以修改软件中所有的分类构件。
在表格法界面第二排命令栏可以看到输入工具的命令,输入工具类似填充,可以把输入工具中设定的参数填充到表格法属性定义中方格里面。
鲁班钢筋如何查看计算结果潘振清/文在对构件进行计算好以后,点击,可对单构件进行查看,如图1。
图1通过“单构件查看钢筋量”可以迅速而直观的查看到计算过后的构件的钢筋信息。
迅速查看到构件名称,所在轴号,构件的单重、计算简图、计算公式等重要信息。
同时针对构件计算结果的处理,软件增设了许多开放性功能,如图2。
图2:新增单根钢筋,可在表格内手工增加钢筋。
该功能可以根据工程的实际需要,增加所需的各种名称、类型及长度的钢筋,如图3。
图3鼠标左键点击两次属性栏,就可以对新增钢筋的级别、名称、直径简图、长度等进行编辑,如图4。
图4新版钢筋软件能够根据新增钢筋的简图,智能计算出弯钩的长度,如图5。
图5若单根钢筋超过定尺长度,软件能够智能的对其接头个数及搭接长度进行计算,如图6。
图6新版钢筋软件在图例上与普通钢筋做出了鲜明的对比,提醒用户什么钢筋是正常计算的,什么钢筋是另外添加的,如图7。
图71号钢筋为正常计算的受力钢筋,2号钢筋为正常计算的定位钢筋,3号钢筋为新增的定位钢筋,4号钢筋为新增的受力钢筋。
通过这样的图例区别,用户能够清晰的区别出钢筋的类型。
并且对单根钢筋进行编辑后,软件自动将编辑过的钢筋统计到报表,做工程时,将单根钢筋的类型、长度及名称等标注正确后,软件在钢筋明细表中将出现同样的注释,方便用户在报表中查看,及对量时明确钢筋信息。
如图8~9所示图8图9对已计算好的构件,为了让用户明白计算公式的由来,软件在计算结果中增设了中文描述的功能。
通过中文描述栏,可以清晰的得知不明确的钢筋计算公式的由来,方便对量,如图10。
图10这样清晰的计算公式描述,在钢筋明细表中同样能够直接导成报表形式,供对账或存档使用,如图11~12,这样即使是不同人或不同思路计算出的钢筋工程都能一目了然。
图11图12:当前复制。
选择某根钢筋,点击复制,可对该钢筋在当前构件进行复制。
该命令可以对已有的钢筋进行快速的复制,省去同类钢筋重复定义的麻烦,并且将快速复制出的新的钢筋仍将通过图例的区别清晰的体现出钢筋的种类,如图13。
第11章鲁班钢筋三维显示简介
11.1简介
鲁班钢筋三维显示采用当今世界上领先的 3D 应用程序提供核心的图形架构和图形功能 HOOPS 3D Application Framework (HOOPS/3dAF) 作为三维显示的平台基础,将建模过程中的图元即时三维显示构件与其对应的钢筋。
鲁班钢筋三维界面由图形法主界面常用工具栏进入。
如图:
图11-1-1三维显示窗口
11.2常用工具栏介绍
构件钢筋显示:在三维状态下点击实体及显示该实体的钢筋。
如图:
图11-2-1梁构件显示
图11-2-2 放坡承台钢筋三维
令来进行屏幕内容的移动,相当于按住鼠标中间滚轮,左右移动。
自由缩放:
点中命令后用按住鼠标左键上下移动实时缩放。
构件旋转:可以使用此命令,来完成图形的旋转。
放大:当图形太小无法看清楚时,左键点击此按钮,图形会按比例逐渐放
大,相当于鼠标中间滚轮向上滚动。
图形会按比例逐渐缩小,相当于鼠标中间滚轮向下滚动。
按住鼠标左键拖拉画矩形,以框选的方式来放大选中的区域。
11-2-3。
图11-2-3 三维构件显示控制提示:不需要显示的构件不勾选。
三维视图选择:
提示:可以选择不同楼层显示类型。
构件属性显示
点击命令后,左键选择构件弹出如图11-2-4。
图11-2-4
图11-2-4中可以查看当前选择的构件的属性,属性为图形法构件属性定义
中的参数。
色重复,方便三维的查看,如图11-2-5与图11-2-6。
图11-2-5
图11-2-6
三维贴图:贴图功能,可选择轮廓线、贴图,也可以自定义贴图颜色。
如图11-2-7
图11-2-7
11.3三维显示支持构件
(1)所有构件支持实体三维显示
(2)支持钢筋三维显示:框架柱、暗柱、人防柱、自适应暗柱、柱帽、剪力墙、人防墙、板筋、弧形板筋,圆形板筋,框架梁、次梁、基础梁,基础次梁,集水井、排水沟、板,板带,筏板筋,独立基础,承台,条形基础,如下图:
图11-3-1梁钢筋显示
图11-3-2墙钢筋显示
图11-3-3板筋三维显示
图11-3-4板洞钢筋三维显示
图11-3-5板带钢筋三维提示:板带包括基础板带和楼层板带。
图11-3-6基础梁钢筋三维
图11-3-7圆形板筋三维
图11-3-8墙洞三维
11.4单个构件三维显示
点击命令,左键单击构件,弹出如图11-4-1。
图11-4-1
选择命令点击钢筋弹出如图图11-4-2。
图11-4-2单个钢筋三维
图中会提示当前选中的钢筋名称(外侧水平筋@200)每一段的钢筋长度。
以及和它相关联的构件。
相关联的构件以透明形式只显示实体。
再次点击长度,显示此长度数值的计算公式。
如图11-4-3。
图11-4-3
计算公式以数值和中文描述表示,每一个数值对应一个中文描述。
提示:
a.支持单个构件的三维显示。
支持的构件包括:剪力墙,底筋,负筋,双层双向钢筋,跨板负筋,支座钢筋,温度筋,跨中板带,柱上板带,独立基础,筏板底筋,筏板面筋,筏板中层筋,筏板支座钢筋,基础跨中板带,柱下
板带。
b.当构件与其他构件发生关联时,相关联的构件以透明的方式显示。
c.点击三维钢筋,即可显示此根钢筋长度,再点击长度,显示此长度数值的计算公式。
d.支持显示钢筋数据的构件包括:剪力墙,底筋,负筋,跨板负筋,双层双向钢筋,温度筋。
e.其它快捷图标。
操作方法同实体三维操作。
11.5增加梁单构件三维显示及三维编辑
11.5.1 框架梁
1)平直梁钢筋三维显示
图11-5-1-1
2)弧形梁钢筋三维显示
图11-5-1-2 3)水平折梁钢筋三维显示
图11-5-1-3 4)竖向折梁钢筋三维显示
图11-5-1-4 2次梁
1)平直梁钢筋三维显示
图11-5-2-1 2)弧形梁钢筋三维显示
3)水平折梁钢筋三维显示
图11-5-2-3 4)竖向折梁钢筋三维显示
图11-5-2-4
5)三维编辑:可以在单构件显示中修改钢筋的长度,修改的值会与计算结果联
动。
在三维编辑中修改计算结果,构件计算结果将被锁定。
图11-5-2-5 11.6三维显示优化
11.6.1板洞透明显示
图11-6-1 11.6.2 墙洞透明显示
图11-6-2
11.6.3 门,窗洞透明显示
图11-6-3 11.6.4 筏板洞透明显示
图11-6-4 11.6.5 集水井洞口透明显示
图11-6-5 11.6.6 排水沟透明显示
图11-6-6 11.6.7 新增柱钢筋三维显示
11.6.7.1 框架柱钢筋三维显示
图11-6-7-1 11.6.7.2 暗柱钢筋三维显示
图11-6-7-2 11.6.7.3 人防柱钢筋三维显示
图11-6-7-3 11.6.7.3 自适应暗柱钢筋三维显示
图11-6-7-4。
