防水材料分类知识

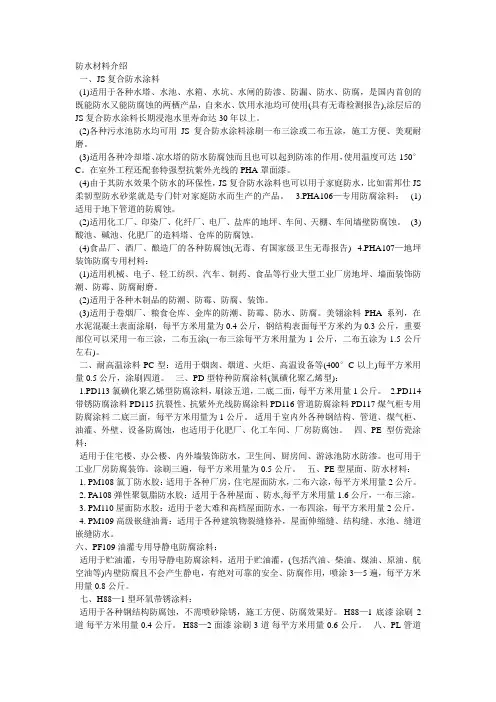

防水材料介绍

一、JS复合防水涂料

(1)适用于各种水塔、水池、水箱、水坑、水闸的防渗、防漏、防水、防腐，是国内首创的既能防水又能防腐蚀的两栖产品，自来水、饮用水池均可使用(具有无毒检测报告),涂层后的JS复合防水涂料长期浸泡水里寿命达30年以上。

(2)各种污水池防水均可用JS复合防水涂料涂刷一布三涂或二布五涂，施工方便、美观耐磨。

(3)适用各种冷却塔、凉水塔的防水防腐蚀而且也可以起到防冻的作用，使用温度可达-150°C。在室外工程还配套特强型抗紫外光线的PHA罩面漆。

(4)由于其防水效果个防水的环保性，JS复合防水涂料也可以用于家庭防水，比如雷邦仕JS柔韧型防水砂浆就是专门针对家庭防水而生产的产品。 3.PHA106—专用防腐涂料： (1)适用于地下管道的防腐蚀。

(2)适用化工厂、印染厂、化纤厂、电厂、盐库的地坪、车间、天棚、车间墙壁防腐蚀。 (3)酸池、碱池、化肥厂的造料塔、仓库的防腐蚀。

(4)食品厂、酒厂、酿造厂的各种防腐蚀(无毒、有国家级卫生无毒报告) 4.PHA107—地坪装饰防腐专用村料：

(1)适用机械、电子、轻工纺织、汽车、制药、食品等行业大型工业厂房地坪、墙面装饰防潮、防霉、防腐耐磨。

(2)适用于各种木制品的防潮、防霉、防腐、装饰。

(3)适用于卷烟厂、粮食仓库、金库的防潮、防霉、防水、防腐。美翎涂料PHA系列，在水泥混凝土表面涂刷，每平方米用量为0.4公斤，钢结构表面每平方米约为0.3公斤，重要部位可以采用一布三涂，二布五涂(一布三涂每平方米用量为1公斤，二布五涂为1.5公斤左右)。

二、耐高温涂料PC型：适用于烟囱、烟道、火炬、高温设备等(400°C以上)每平方米用量0.5 公斤，涂刷四道。 三、PD型特种防腐涂料(氯磺化聚乙烯型)：

1.PD113氯磺化聚乙烯型防腐涂料，刷涂五道，二底二面，每平方米用量1公斤。 2.PD114带锈防腐涂料 PD115抗裂性、抗紫外光线防腐涂料 PD116管道防腐涂料 PD117煤气柜专用防腐涂料 二底三面，每平方米用量为1公斤。 适用于室内外各种钢结构、管道、煤气柜、油灌、外壁、设备防腐蚀，也适用于化肥厂、化工车间、厂房防腐蚀。 四、PE型仿瓷涂料：

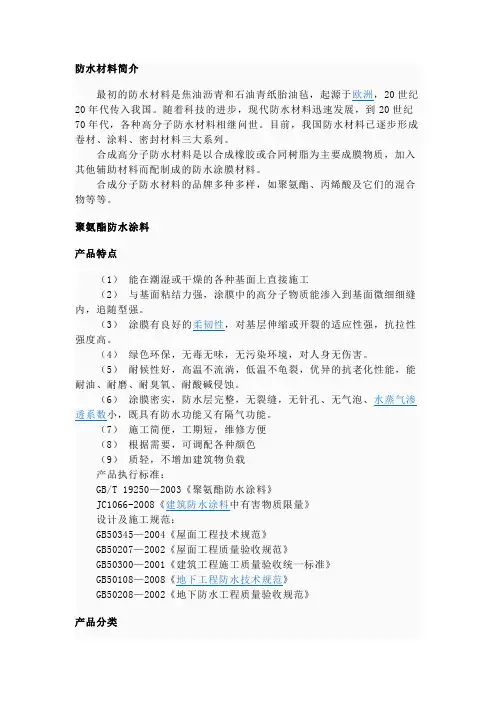

防水材料简介

最初的防水材料是焦油沥青和石油青纸胎油毡，起源于欧洲，20世纪20年代传入我国。随着科技的进步，现代防水材料迅速发展，到20世纪70年代，各种高分子防水材料相继问世。目前，我国防水材料已逐步形成卷材、涂料、密封材料三大系列。

合成高分子防水材料是以合成橡胶或合同树脂为主要成膜物质，加入其他辅助材料而配制成的防水涂膜材料。

合成分子防水材料的品牌多种多样，如聚氨酯、丙烯酸及它们的混合物等等。

聚氨酯防水涂料

产品特点

（1） 能在潮湿或干燥的各种基面上直接施工

（2） 与基面粘结力强，涂膜中的高分子物质能渗入到基面微细细缝内，追随型强。

（3） 涂膜有良好的柔韧性，对基层伸缩或开裂的适应性强，抗拉性强度高。

（4） 绿色环保，无毒无味，无污染环境，对人身无伤害。

（5） 耐候性好，高温不流淌，低温不龟裂，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀。

（6） 涂膜密实，防水层完整，无裂缝，无针孔、无气泡、水蒸气渗透系数小，既具有防水功能又有隔气功能。

（7） 施工简便，工期短，维修方便

（8） 根据需要，可调配各种颜色

（9） 质轻，不增加建筑物负载

产品执行标准：

GB/T 19250—2003《聚氨酯防水涂料》

JC1066-2008《建筑防水涂料中有害物质限量》

设计及施工规范：

GB50345—2004《屋面工程技术规范》

GB50207—2002《屋面工程质量验收规范》

GB50300—2001《建筑工程施工质量验收统一标准》

GB50108—2008《地下工程防水技术规范》

GB50208—2002《地下防水工程质量验收规范》

产品分类 （1）单组份聚氨酯防水涂料

单组份聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的反应型柔性防水涂料。该产品具有良好的物理性能，粘结力强，常温湿固化。

1 防水涂料分类表

材料分类 品 种 等级、型号、代号、品种 标记示例 标记示例

的含义

防

水

涂

料

合成高分子防水涂料 聚氨酯防水涂料 分为单组分（S）、多组分（M）；

按拉伸性能分为Ⅰ类、Ⅱ类 PU防水涂料SⅠGB/T19250 Ⅰ类单组分型聚氨酯防水涂料

另有：硅橡胶防水涂料、丙烯酸防水涂料

聚氯乙烯弹性防水涂料 =

PVC防水涂料 “80”代表耐热温度为80℃，“1”、“2”代表低温柔性温度分别为－10℃、－20℃ 按施工方式分为热塑型（J型）和热熔型（G型）两种。按耐热和低温性能分801和802两个型号 PVC防水涂料-J 801

-JC/T674

高聚物改性沥青防水涂料 溶剂型橡胶沥青防水涂料 分为：一等品（B）和合格品（C） C JC/T852-

1999 合格品溶剂型橡胶沥青防水涂料 另有：丁基橡胶改性沥青防水涂料、丁苯橡胶改性～；热熔型改性～

APP改性沥青防水涂料、水乳型 /溶剂型SBS改性沥青防水涂料、水溶型氯丁橡胶沥青防水涂料、溶剂型氯丁橡胶沥青防水涂料

聚合物水泥防水涂料 聚合物乳液建筑防水涂料 分为Ⅰ类、Ⅱ类 PEW-I-JC/T864-2000 Ⅰ类聚合物乳液建筑防水涂料

聚合物水泥防水涂料（Ⅰ型用于非长期浸水环境下/Ⅱ型适用长期浸水环境下建筑防水工程 分为Ⅰ型（聚合物为主）和

Ⅱ型（水泥为主） JS-I-JC/T894-2001 Ⅰ型聚合物水泥防水涂料

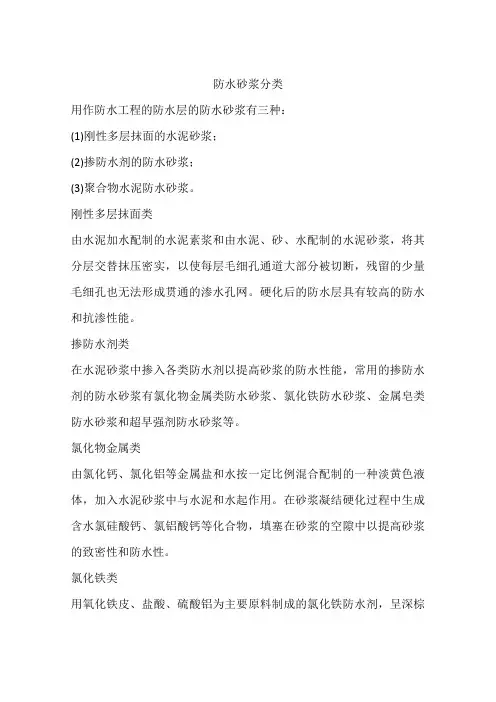

防水砂浆分类

用作防水工程的防水层的防水砂浆有三种：

(1)刚性多层抹面的水泥砂浆；

(2)掺防水剂的防水砂浆；

(3)聚合物水泥防水砂浆。

刚性多层抹面类

由水泥加水配制的水泥素浆和由水泥、砂、水配制的水泥砂浆，将其分层交替抹压密实，以使每层毛细孔通道大部分被切断，残留的少量毛细孔也无法形成贯通的渗水孔网。硬化后的防水层具有较高的防水和抗渗性能。

掺防水剂类

在水泥砂浆中掺入各类防水剂以提高砂浆的防水性能，常用的掺防水剂的防水砂浆有氯化物金属类防水砂浆、氯化铁防水砂浆、金属皂类防水砂浆和超早强剂防水砂浆等。

氯化物金属类

由氯化钙、氯化铝等金属盐和水按一定比例混合配制的一种淡黄色液体，加入水泥砂浆中与水泥和水起作用。在砂浆凝结硬化过程中生成含水氯硅酸钙、氯铝酸钙等化合物，填塞在砂浆的空隙中以提高砂浆的致密性和防水性。

氯化铁类

用氧化铁皮、盐酸、硫酸铝为主要原料制成的氯化铁防水剂，呈深棕色溶液，主要成分为氯化铁、氯化亚铁及硫酸铝。该防水剂先用水稀释后再加入水泥、砂中搅拌，形成一种防水性能良好的防水砂浆。砂浆中氯化铁与水泥水化时析出的氢氧化钙作用生成氯化钙及氢氧化铁胶体，氯化钙能激发水泥的活性，提高砂浆的强度，而氢氧化铁胶体能降低砂浆的析水性，提高密实性。

金属皂类

用碳酸钠或氢氧化钾等碱金属化合物、氨水、硬脂酸和水按一定比例混合加热皂化成乳白色浆液加入到水泥砂浆中而配制成的防水砂浆，具有塑化效应，可降低水灰比，并使水泥质点和浆料间形成憎水化吸附层和生成不溶性物质，以堵塞硬化砂浆的毛细孔，切断和减少渗水孔道，增加砂浆密实性，使砂浆具有防水特性。

超早强剂类

在硅酸盐水泥(或普通水泥)中掺入一定量的低钙铝酸盐型的超早强外加剂配制而成的砂浆，使用时可根据工程缓急，适当增减掺量，凝结时间的调节幅度可为1～45min。超早强剂防水砂浆的早期强度高，后期强度稳定，并具有微膨胀性，可提高砂浆的抗开裂性及抗渗性。
