阳光电源的逆变器

告警名称 运行状态 故障描述 处理方法

传感器失效 停机 IGBT模块下部交流传感器采集电流发生异常 目前会报三相电流不平衡，处理方法参考三相电流不平衡

PDP保护（内部保护） 停机 IGBT模块故障 检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行

模块过温 停机 壳体温度限值108℃ 检查IGBT轴流风机散热系统是否运行正常

电抗器过温 停机 温度限值85℃ 检查柜顶风扇散热系统是否运行正常

漏电流保护 告警运行 交流柜下部漏电流传感器，限值5A 检查传感器是否接线良好，检查接地铜牌上连接的各部件漏电流情况

过载保护

直流过压 自动脱开电网，直流断路器脱扣 Udc＞1000 停运部分汇流箱，待整体负荷降低后再投运

直流欠压

交流过压 自动脱开电网，直流断路器脱扣 线电压＞362

（范围315v-362v） 等待电网电压恢复正常

交流欠压 自动脱开电网，直流断路器脱扣 线电压＜250（范围250v-315v） 等待电网电压恢复正常

频率欠频 自动脱开电网，直流断路器脱扣 F＜48Hz(范围47

Hz -49.5 Hz) 等待电网电压恢复正常

频率过频 自动脱开电网，直流断路器脱扣 F＞50.2Hz(范围50.2 Hz -52 Hz) 等待电网电压恢复正常

接触器故障

温度异常 告警运行 环境温度超过55℃ 1.检查逆变器室散热是否正常。2.检查直流柜下部环境温度探头是否运行正常

硬件故障 自动脱开电网，直流断路器脱扣 若交直流电压正常，设备未启动，应检查转接板是 否正常工作

母线过压 测点位于直流电容

母线欠压 测点位于直流电容

主风机故障 自动脱开电网 IGBT模块风扇停止运行 检查IGBT模块风扇是否工作正常，风扇电源是否正常，风扇的信号节点是否松动脱落

直流熔断器故障 自动脱开电网，直流断路器脱扣 直流熔断器熔断（1250A） 1. 直流侧是否由短路接地处

阳光电源逆变器参数

阳光电源是一家专注于太阳能逆变器研发、生产和销售的企业，其产品广泛应用于家庭、商业和工业领域。阳光电源逆变器具有高效、稳定、安全等特点，为客户提供了可靠的太阳能电力解决方案。以下是关于阳光电源逆变器的详细介绍。

1. 产品系列

阳光电源逆变器主要分为以下几个系列：

（1）SG系列：该系列逆变器适用于家庭和小型商业系统，功率范围从1kW到5kW不等。SG系列逆变器具有高效率、高可靠性和易于安装的特点，是家庭和小型商业太阳能系统的理想选择。

（2）SGX系列：该系列逆变器适用于大型商业和工业系统，功率范围从5kW到100kW不等。SGX系列逆变器具有高效、稳定和安全的特点，可满足大型商业和工业系统的电力需求。

（3）SPI系列：该系列逆变器适用于分布式光伏电站，功率范围从100kW到500kW不等。SPI系列逆变器具有高效、稳定和易于集成的特点，可为分布式光伏电站提供可靠的电力解决方案。

2. 技术特点

（1）高效率：阳光电源逆变器采用先进的拓扑结构和控制算法，实现了高达98.6%的最大效率。高效率不仅降低了系统的运行成本，还有助于提高整个太阳能系统的能量产出。

（2）稳定可靠：阳光电源逆变器采用模块化设计和冗余保护机制，确保了系统的稳定运行。同时，逆变器还具有多种保护功能，如过压、欠压、过流、短路等，可有效防止设备损坏和事故发生。

（3）智能管理：阳光电源逆变器支持远程监控和管理，用户可通过手机APP或电脑端实时查看逆变器的运行状态、发电量等信息。此外，逆变器还具有故障诊断和预警功能，可帮助用户及时发现和解决问题。

（4）易于安装和维护：阳光电源逆变器采用紧凑型设计，占地面积小，便于安装和维护。同时，逆变器还支持并网和离网两种运行模式，可根据实际需求灵活切换。

3. 性能参数

以SG系列为例，以下是部分型号的逆变器性能参数：

（1）SG5K-M：最大功率为5kW，最大输入电压为600V，最大输出电压为400V，最大输出电流为12.5A，效率高达98.6%。

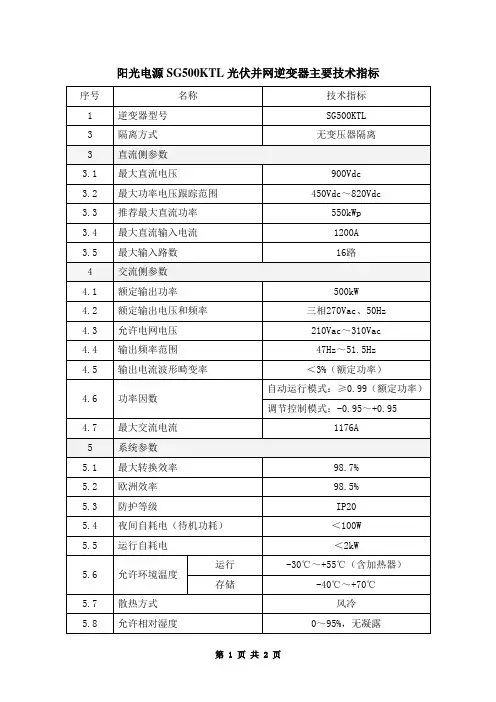

第 1 页 共 2 页 阳光电源SG500KTL光伏并网逆变器主要技术指标

序号 名称 技术指标

1 逆变器型号 SG500KTL

3 隔离方式 无变压器隔离

3 直流侧参数

3.1 最大直流电压 900Vdc

3.2 最大功率电压跟踪范围 450Vdc～820Vdc

3.3 推荐最大直流功率 550kWp

3.4 最大直流输入电流 1200A

3.5 最大输入路数 16路

4 交流侧参数

4.1 额定输出功率 500kW

4.2 额定输出电压和频率 三相270Vac、50Hz

4.3 允许电网电压 210Vac～310Vac

4.4 输出频率范围 47Hz～51.5Hz

4.5 输出电流波形畸变率 ＜3%（额定功率）

4.6 功率因数 自动运行模式：≥0.99（额定功率）

调节控制模式：-0.95～+0.95

4.7 最大交流电流 1176A

5 系统参数

5.1 最大转换效率 98.7%

5.2 欧洲效率 98.5%

5.3 防护等级 IP20

5.4 夜间自耗电（待机功耗） ＜100W

5.5 运行自耗电 ＜2kW

5.6 允许环境温度 运行 -30℃～+55℃（含加热器）

存储 -40℃～+70℃

5.7 散热方式 风冷

5.8 允许相对湿度 0～95%，无凝露 第 2 页 共 2 页 6 要求的电网形式 IT电网

7 自动投运条件 直流输入及电网满足要求，逆变器将自动运行

8 断电后自动重启时间 5min

9 逆变器的

降容系数 海拔1000m 1

海拔2000m 1

海拔3000m 1

海拔3500m 0.95

海拔4000m 0.9

10 低电压穿越 有

11 显示与通讯 触摸屏/RS485通讯接口

12 机械参数

12.1 外形尺寸(深×宽×高) 850*2800*2180mm

12.2 重量 2288Kg

13 相关认证 金太阳认证、TUV认证、KEMA认证

阳光电源股份有限公司

阳光电源逆变器参数

摘要：

一、阳光电源逆变器简介

二、阳光电源逆变器的主要功能和应用

三、阳光电源逆变器的技术创新

四、阳光电源逆变器在市场中的竞争优势

五、阳光电源逆变器的未来发展前景

正文：

阳光电源逆变器作为光伏发电系统中的关键设备，将直流电转换为交流电以供电网使用。近年来，随着光伏产业的快速发展，阳光电源逆变器在技术、功能和应用范围等方面取得了显著进步。

一、阳光电源逆变器简介

阳光电源逆变器是由逆变桥、控制单元和滤波电路组成的设备，其作用是将直流电能转换为交流电能。广泛应用于太阳能、风能等新能源领域，以及空调、电动工具、电脑等日常电器设备中。

二、阳光电源逆变器的主要功能和应用

阳光电源逆变器在光伏发电系统中具有以下关键功能：

1.最大功率点追踪（MPPT）：通过调整光伏阵列的电压和电流，使光伏发电系统始终运行在最大功率点，提高发电效率。

2.孤岛效应保护：在电网故障或断电时，阳光电源逆变器能够及时检测并切断输出，确保人员和设备安全。 3.适应电网波动：阳光电源逆变器能够实时监测电网电压、频率等参数，并作出相应调整，保证输出电能的稳定性和质量。

4.系统平衡（BOS）：阳光电源逆变器可配合光伏阵列、储能设备等其他组件，实现系统的优化配置和运行管理。

三、阳光电源逆变器的技术创新

阳光电源逆变器在技术上不断突破和创新，如申请了名为“逆变器控制策略的调节方法和装置”的专利，实现在启机并网阶段调节控制参数直至结束。这一创新有助于提高光伏发电系统的运行效率和稳定性。

四、阳光电源逆变器在市场中的竞争优势

相较于其他品牌，阳光电源逆变器在以下方面具有竞争优势：

1.产品质量：阳光电源逆变器在设计和生产过程中严格把控质量，确保产品的高可靠性和稳定性。

2.技术创新：阳光电源逆变器不断研发新技术，推动产品升级，满足市场需求。

3.售后服务：阳光电源提供完善的售后服务，包括安装、维修、运维等方面的支持，确保用户利益。
