拖拉机转向系统的正确使用与维护

拖拉机转向系统故障分析与排除

拖拉机转向系统是使转向轮在路面上偏转一定的角度来改变其行驶方向，并确保拖拉机稳定安全地正常行驶。转向系统常见故障有：转向沉重、前轮晃动、自动走偏、转向失灵等。转向沉重使驾驶员操纵费力易疲劳，拖拉机转向迟缓；前轮晃动使拖拉机难以操纵，易造成前轮外胎早期磨损；自动走偏也使拖拉机操纵费力；转向失灵则极易发生交通事故。因此，对拖拉机转向系统的故障不能掉以轻心，要及时发现及时排除。

1 转向沉重

转动方向盘感到费力，拖拉机转向迟缓，称为转向沉重。

1.1 原因

当转向系统各运动绞接处润滑不良，或间隙过小，都会使转向费力，其具体情况有：①转向系统各球头关节及运转处润滑不良，摩擦力增大而使转向费力。②蜗杆（方向盘轴）支承轴承的轴向间隙过小，或蜗轮蜗杆啮合间隙过小，或蜗轮轴与偏心调节衬套间隙过小，或转动方向盘时发生干摩擦，都使转向沉重。③前轮轮胎胎压过低，輪胎与地面接触面变大，转向阻力增大而使转向费力。④前轮定位被破坏，例如转向节立轴变形，其内倾过大或前轮无外倾，使转向费力。⑤转向节立轴上的轴承损坏，滚动摩擦变为滑动摩擦，使转向费力。⑥转向节立轴衬套严重磨损，转向节立轴转动不灵活，使转向困难。

1.2 故障排除

润滑各球头关节；按规定气压充气，使两后轮充气压力保持相同并达到要求值；调换减震器或前叉弹簧；拧动调整螺母使方向柱轴承紧度适当或更换轴承；调整转向器传动副啮合间隙；校正、修复或更换传动杆件。

2 前轮晃动

拖拉机在行驶中，前轮不断左右晃动，行驶速度越高晃动越快。前轮的晃动加速前轮外胎花纹的磨损，严重时花纹在短时间内磨光。转动方向盘不仅费力有时还失灵。

2.1 原因

前轮晃动是由于转向系统和行走系统各运转处零件磨损或调整不当所造成：①因磨损或调整不当，使前轮轴承间隙过大，拖拉机行驶时前轮就会晃动。②因磨损或调整不当，各球节头处配合间隙过大，或转向器轴承间隙，蜗轮蜗杆啮合间隙过大，使前轮在外力作用下可以自由晃动。③转向节立轴及衬套磨损过大；前梁上的摇摆轴与衬套磨损过大，行驶中也会引起前轮晃动。④前轮前束不符合规定要求，破坏了前轮原来的运动轨迹，行驶中前轮就会晃动。⑤前轮轮圈变形，行驶中前轮会随之晃动。

第1页 共14页 用于拖拉机的转向设备制作方法及图纸

用于拖拉机的转向设备制作方法及图纸由金中镐发明，本发明涉及一种用于转动拖拉机的前轮的转向设备，并且更具体地涉及用于拖拉机的转向设备，其中，转向筒设置成具有一对左和右筒杆，所述左筒杆和右筒杆经由所述转向筒的液压压力接收由使用者操作方向盘所提供的转向力而沿左右方向伸展/缩回，并且左筒杆和右筒杆中的每个的两端都铰接地连接到相应的摆动连杆以形成第一四连杆结构，并且在所述第一四连杆结构的左侧和右侧安装有第二四连杆结构，使得前轮能够转向，因此能够使前轮具有较大的转向角。

1 .一种用于转动拖拉机的前轮的转向设备，所述转向设备包括：转向筒，所述转向筒接收当驾驶员操纵方向盘时由液压压力传递的转向力;第一四连杆结构，所述第一四连杆结构设置在所述转向设备的中间部中，并且所述第一四连杆结构借助所述转向筒的伸展或缩回操作而向左或向右摆动;以及分别设置在所述第一四连杆结构的左端和右端上的第二四连杆结构，述前轮根据所述第一四连杆结构和所述第二四连杆结构而转向，述转向筒包括左筒杆和右筒杆，并且所述转向筒平行于前轮车轴壳体设置在与所述前轮车轴壳体间隔开预定距离的位置处，并且所述左筒杆和所述右筒杆的端部分别铰接到摆动连杆，所述转向筒在其中间部联接到转向筒联接连杆，所述转向筒联接连杆铰接到安装在所述前轮车轴壳体上的转向筒托架，其中所述转向筒联接连杆构造成防止所述转向筒向左或向右移动并且允许所述转向筒向前或向后移动预定距离。 第2页 共14页 2 .根据权利要求1所述的转向设备，其中，所述转向筒以跷跷板的方式上下摆动，其中所述转向筒的左端基于所述转向筒联接连杆而向上或向下运动并且同时所述转向筒的右端向下或向上运动。

3 .根据权利要求1所述的转向设备，其中，所述第二四连杆结构均包括：所述摆动连杆;摆动臂，所述摆动臂设置在所述前轮车轴壳体的对应端部上，所述摆动臂使对应的前轮转向;以及棒式连杆，所述棒式连杆在其第一端处铰接到所述摆动臂，并且在其第二端处铰接到所述摆动连杆，从而形成四连杆结构，根据所述左筒杆和右筒杆的伸展或缩回操作而向左或向右移动，从而左右一对摆动连杆能够左右摆动。

前后驱动方向盘（折腰式）拖拉机的维护与修理

前后驱动方向盘（折腰式）拖拉机维修保养的主要目的就是使其使用年限得以延长。前后驱动方向盘（折腰式）拖拉机电启动、有自卸功能、转向灵活、操作简便、安全可靠、制动性能好、爬坡性能特别强等特点，适合在山区道路行驶。本文首先分析了前后驱动方向盘（折腰式）拖拉机维护保养的必要性，其次，就如何有效加强前后驱动方向盘（折腰式）拖拉机的维护与修理展开了深入的探讨，具有一定的参考价值。

标签：折腰式；前后驱动方向盘式拖拉机；维护；修理

1 前言

在广西，柳城享有“蜜桔之乡”的美誉。近几年，农业种植结构出现大调整，农户在畲地或山坡种植瓜菜、果树等经济作物，涌现了很多种植蜜桔、马水桔、砂糖橘的专业户，现甘桔种植已形成大规模。而很多山岭、坡地道路狭窄、弯多、坡陡，汽车很难直接驶到目的地，这样就产生了在运输、果园管理、护理、施肥、浇水等等方面的困难，成为了提高种植的经济效益的瓶颈。前后驱动方向盘（折腰式）拖拉机的问世，以其经济性、适用性很好的解决了这个问题。这种拖拉机是20多匹马力，载重1.5吨、电启动、有自卸功能、转向灵活、操作简便、安全可靠、制动性能好、爬坡性能特别强，适合在山区道路行驶。本文就前后驱动方向盘（折腰式）拖拉机的维护与修理进行探讨。

2 前后驱动方向盘（折腰式）拖拉机维护保养的必要性

前后驱动方向盘（折腰式）拖拉机维修保养的主要目的就是使得其使用年限得以延长和得到良好的工作性能。必要的时候，可以采取一系列低成本的快速修理法，第一，修复时采用零件换位的方法。在机械生产过程中，有很多零部件是会受到不均衡磨损，主要原因就在于它承受单向的负荷作用，所以，可以对易磨损部位零件机械定期更换，能够延长使用的期限，又可以使之受到均衡的磨损。第二，修复时采用胶粘和刷镀的方法。这种方法修复速度较快，同时成本较低。对前后驱动方向盘（折腰式）拖拉机进行维护保养能够将其存在的安全隐患有效地消除掉，若不能及时进行维护保养，那么很有可能会发生安全事故及设备故障问题，不但会延误工程进度，还会增加相应的维修费用。

２０１３年第１０期　农　机　使　用　与　维　修　６１　

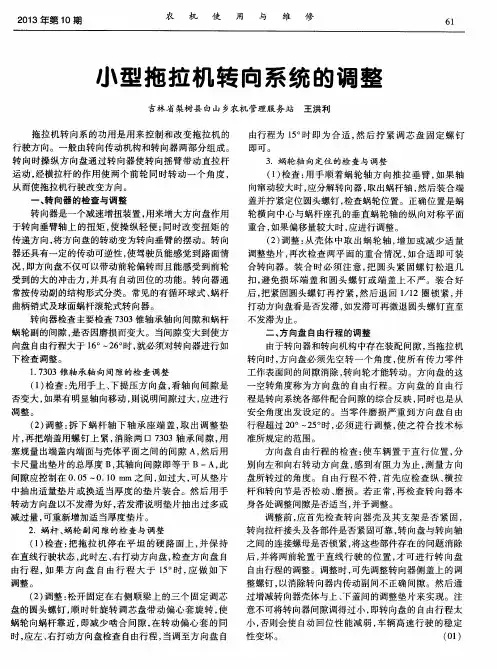

小型拖拉机转向系统的调整　

吉林省梨树县白山乡农机管理服务站王洪利　

拖拉机转向系的功用是用来控制和改变拖拉机的　

行驶方向。一般由转向传动机构和转向器两部分组成。　

转向时操纵方向盘通过转向器使转向摇臂带动直拉杆　

运动，经横拉杆的作用使两个前轮同时转动一个角度，　

从而使拖拉机行驶改变方向。　

一、转向器的检查与调整　

转向器是一个减速增扭装置，用来增大方向盘作用　

于转向垂臂轴上的扭矩，使操纵轻便；同时改变扭矩的　

传递方向，将方向盘的转动变为转向垂臂的摆动。转向　

器还具有一定的传动可逆性，使驾驶员能感觉到路面情　况，即方向盘不仅可以带动前轮偏转而且能感受到前轮　

受到的大的冲击力，并具有自动回位的功能。转向器通　

常按传动副的结构形式分类。常见的有循环球式、蜗杆　

曲柄销式及球面蜗杆滚轮式转向器。　

转向器检查主要检查７３０３锥轴承轴向间隙和蜗杆　

蜗轮副的间隙，是否因磨损而变大。当间隙变大到使方　

向盘自由行程大于１６。～２６。时，就必须对转向器进行如　

下检查调整。　

１．７３０３锥轴承轴向间隙的检查调整　

（１）检查：先用手上、下提压方向盘，看轴向间隙是　

否变大，如果有明显轴向移动，则说明间隙过大，应进行　

凋整。　

（２）调整：拆下蜗杆轴下轴承座端盖，取出调整垫　

片，再把端盖用螺钉上紧，消除两口７３０３轴承间隙，用　

塞规量出端盖内端面与壳体平面之间的间隙Ａ，然后用　

卡尺量出垫片的总厚度Ｂ，其轴向间隙即等于Ｂ—Ａ，此　

间隙应控制在０．０５—０．１０　ｍｍ之间，如过大，可从垫片　

中抽出适量垫片或换适当厚度的垫片装合。然后用手　

转动方向盘以不发滞为好，若发滞说明垫片抽出过多或　

减过量，可重新增加适当厚度垫片。　

２．蜗杆、蜗轮副间隙的检查与调整　

（１）检查：把拖拉机停在平坦的硬路面上，并保持　

在直线行驶状态，此时左、右打动方向盘，检查方向盘自　

由行程，如果方向盘自由行程大于１５。时，应做如下
