sus316l不锈钢化学成分

sus316l astm标准

Sus316L ASTM 标准介绍

简介

Sus316L 是一种热处理不锈钢，具有高耐蚀性和高温强度。ASTM 标准为美国材料测试和标准化组织的标准，是一种国际标准。

1、Sus316L 化学成分

Sus316L 含有的化学成分十分稳定：铬含量为 16-18 %，镍含量为

10-14 %，钼含量为 2-3 %，钒含量小于 0.15 %，硅含量小于 1 %，锰含量小于 2 %，磷含量小于 0.045 %，硫含量小于 0.03 %，碳含量小于 0.03 %，铁含量占大部分。

2、Sus316L 物理性能

Sus316L 具有较高的抗拉强度（520-680MPa）和屈服强度（205-310MPa）。耐腐蚀性更是出色，尤其是在氯化物情况下。此外，Sus316L 还具有优异的热膨胀性和低温韧性。

3、Sus316L 应用领域

Sus316L应用非常广泛，其中一些领域包括制药、食品加工、医疗设备、化学工业、海洋船舶和装备以及汽车发动机部件等。Sus316L 的优越性能使其成为一种广泛应用的不锈钢材料。

4、Sus316L 的制造过程

Sus316L 制造的过程十分严格。钢铁厂必须按照ASTM标准严格控制生产过程，确保化学成分、物理性能和微观结构达到标准。冷卷过程中，冷轧机的调整必须准确，以确保钢板尺寸符合要求。钢板的热处理和表面处理也非常重要，确保材料的高品质。

结论

Sus316L 是一种优质的不锈钢，具有优异的耐蚀性、机械性能和加工性能。ASTM 标准保证了 Sus316L 材料质量和生产制造的严格标准，使其被广泛应用于各个领域。

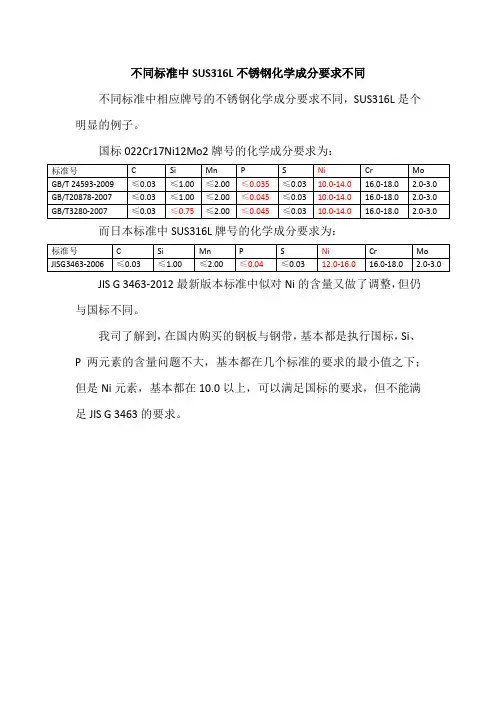

不同标准中SUS316L不锈钢化学成分要求不同

不同标准中相应牌号的不锈钢化学成分要求不同，SUS316L是个明显的例子。

国标022Cr17Ni12Mo2牌号的化学成分要求为：

标准号 C Si Mn P S Ni Cr Mo

GB/T 24593-2009 ≤0.03 ≤1.00 ≤2.00 ≤0.035 ≤0.03 10.0-14.0 16.0-18.0 2.0-3.0

GB/T20878-2007 ≤0.03 ≤1.00 ≤2.00 ≤0.045 ≤0.03 10.0-14.0 16.0-18.0

2.0-3.0

GB/T3280-2007 ≤0.03 ≤0.75 ≤2.00 ≤0.045 ≤0.03 10.0-14.0 16.0-18.0 2.0-3.0

而日本标准中SUS316L牌号的化学成分要求为：

标准号 C Si Mn P S Ni Cr Mo

JISG3463-2006 ≤0.03 ≤1.00 ≤2.00 ≤0.04 ≤0.03 12.0-16.0 16.0-18.0 2.0-3.0

JIS G 3463-2012最新版本标准中似对Ni的含量又做了调整，但仍与国标不同。

我司了解到，在国内购买的钢板与钢带，基本都是执行国标，Si、P两元素的含量问题不大，基本都在几个标准的要求的最小值之下；但是Ni元素，基本都在10.0以上，可以满足国标的要求，但不能满足JIS G 3463的要求。

sus316l不锈钢化学成分

sus316l不锈钢是一种具有优异耐腐蚀性能的金属材料，在许多领域都有广泛的应用。它的化学成分，包括主要元素铬、镍、钼、铁等，决定了其特殊的特性和性能。本文将深入探讨sus316l不锈钢的化学成分及其对材料性能的影响，为其在各种工程领域中的应用提供理论基础。

sus316l不锈钢中铬元素的含量通常在16-18%之间，这是其耐腐蚀性能的关键。铬能够形成一种致密的氧化膜，阻止氧气和水的进一步腐蚀作用，使不锈钢具有优异的耐蚀性。此外，铬元素还能够提高不锈钢的硬度和抗磨损性能，使其在高温和腐蚀环境下依然能够保持稳定的结构。

除了铬元素，sus316l不锈钢中还含有约10-14%的镍元素。镍元素能够提高不锈钢的耐热性能和塑性，使其更适合在高温环境中使用。此外，镍元素还能提高不锈钢的强度和耐蠕变性，使其在高应力条件下依然保持较高的性能。

此外，sus316l不锈钢中还含有约2-3%的钼元素。钼元素能够增强不锈钢的耐蚀性能，特别是在氯化物和硫化物环境中，能够有效抵抗腐蚀。钼元素还能提高不锈钢的抗应力腐蚀性能，使其在高应力条件下依然能够保持稳定性能。

除了主要元素外，sus316l不锈钢中还含有少量的其他合金元素，如锰、硅、磷等。这些合金元素能够改善不锈钢的加工性能和热处理性能，使其更容易加工成各种形状和尺寸。此外，这些合金元素还能够提高不锈钢的强度和硬度，使其在工程结构中具有更广泛的应用。

综上所述，sus316l不锈钢的化学成分对其性能有着重要影响。铬、镍、钼等合金元素的含量可以改善不锈钢的耐腐蚀性能、耐热性能和抗应力腐蚀性能，使其具有广泛的应用前景。通过深入研究sus316l不锈钢的化学成分及其影响机理，可以为其在航空航天、化工、医疗器械等领域的应用提供理论支持，推动不锈钢材料的进一步发展和应用。

SUS631不锈钢化学成分及力学性能

一.SUS631不锈钢化学成分：

铬 (Cr) 16.00～18.00,

铝 (Al) 0.75～1.50，

碳 (C) ≤0.09,

锰 (Mn) ≤1.00,

镍 (Ni) 6.50～7.75,

二.SUS631不锈钢力学性能

抗拉强度 σb (MPa)：固溶,≤1030; 565℃时效,≥1140; 510℃时效,≥1230

条件屈服强度 σ0.2 (MPa)：固溶,≤380;565℃时效,≥960;510℃时效,≥1030

伸长率 δ5 (%)：固溶,≥20;565℃时效,≥5;510℃时效,≥4

三.SUS631不锈钢弹簧

SUS631不锈钢（美国标准17-7ph，国家标准0Cr17Ni7Al）是一种弥散硬化不锈钢，具有抗疲劳、耐高温和耐腐蚀三大特点。SUS631制成的弹簧具有以下特点：

1、由于材料本身具有与钢丝相当的抗拉强度，在相同的设计条件下，SUS631弹簧的使用寿命明显优于普通不锈钢；

2、长期在交变应力下工作，疲劳极限高，抗蠕变和松弛性能好，适用于阀门、动力传动等高应力环境；

3、经高温时效热处理后，SUS631弹簧在343℃高温下能长期稳定工作，而普通302/304系列不锈钢只能承受287℃左右， 琴钢和碳钢弹簧只能承受121℃；

4、SUS631弹簧具有优异的耐腐蚀性能，因此广泛应用于医疗、食品、化工、水处理等领域。
