实验题目： 射极跟随器
专业 班级 学号 姓名
实验日期： 年 月 日 报告退发 (订正 、 重做)
一、实验目的
1、 掌握射极跟随器的特性及测试方法
2、 进一步学习放大器的参数测试方法
二、实验原理
射极跟随器的原理图如图5－1所示。 它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图5－1 射极跟随器
射极跟随器的输出取自发射极，故称其为射极输出器
1、输入电阻Ri
图5－1电路
Ri＝rbe＋(1＋β)Re
如考虑偏置电阻RB和负载RL的影响，则
Ri＝RB∥[rbe＋(1＋β)(Re∥RL)]
由上式可知射极跟随器的输入电阻Ri比共射极单管放大器的输入电阻Ri＝RB∥rbe
要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图5－2所示。
2、输出电阻R0
图5－1电
如考虑信号源内阻Rs，则
βrR∥βrRbeEbeOβ)R∥(RrR∥β)R∥(RrRBSbeEBSbeO 2 由上式可知射极跟随器的输出电阻RO比共射极单管放大器的输出电阻RO ≈Rc低得多。三极管的β愈高，输出电阻愈小。
图5－2 射极跟随器实验电路
即只要测得A、B两点的对地电位即可计算出Ri
输出电阻RO的测试方法亦同单管放大器，即先测出空载输出电压UO，再测接入负载RL后的输出电压UL，根据
验区 课程资源：电子电路的分析与应用

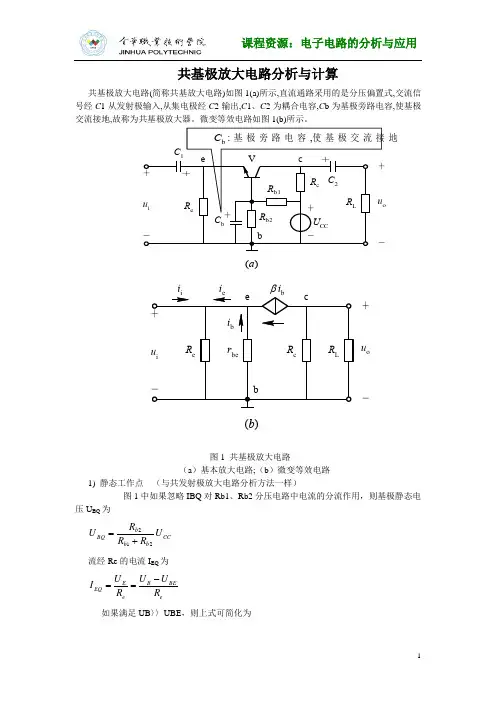

1 共基极放大电路分析与计算
共基极放大电路(简称共基放大电路)如图1(a)所示,直流通路采用的是分压偏置式,交流信号经C1从发射极输入,从集电极经C2输出,C1、C2为耦合电容,Cb为基极旁路电容,使基极交流接地,故称为共基极放大器。微变等效电路如图1(b)所示。
图1 共基极放大电路
（a）基本放大电路;（b）微变等效电路
1) 静态工作点（与共发射极放大电路分析方法一样）
图1中如果忽略IBQ对Rb1、Rb2分压电路中电流的分流作用，则基极静态电压UBQ为
CCbbbBQURRRU212
流经Re的电流IEQ为
eBEBeEEQRUURUI
如果满足UB〉〉UBE，则上式可简化为 ＋＋＋－＋－＋＋－UCCRLRb1RcRb2ReC1C2uiuoCbVecb(a)Cb : 基极旁路电容,使基极交流接地＋－uocibeiiieibrbebRe＋－uiRcRL(b)验区 课程资源：电子电路的分析与应用
2 CCbbbeeBEQCQURRRRRUII2121
而1EQBQII
CQeCCCCEQIRRUU)(
2) 动态分析
利用三极管的微变等效模型，可以画出图1（a）电路的微变等效电路如图1（b）所示。 图中，b、e之间用rbe代替， c、 e之间用电流源βib代替。
（1） 电流放大倍数。
在图1（b）中，当忽略Re对输入电流ii的分流作用时，则ii≈-ie；流经R′L（R′L=Rc∥RL）的输出电流io=-ic。
aiiiiAecii0
α称作三极管共基电流放大系数。由于α小于且近似等于1，所以共基极电路没有电流放大作用。
（2） 电压放大倍数。 根据图1（b）可得
ui=-rbeib
uo=R’Lio=-R’Lic=-βR’Lib
晶体管共射极单管放大器
单管放大电路的三种基本结构
单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。
共发射极单管放大电路
.共集电极单管放大电路 .共基极单管放大电路
图一为电阻分压式工作点稳定单管放大器实验电路图。他的偏置电路采用Rb1组成的分压式电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。在放大器的输入端加入输入信号Ui后，在放大器的输入端可得到一个与Ui相位相反，幅值被放大的输出信号U0，从而实现放大。
图一共射极单管放大器实验电路图
当流过电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时，则他的静态工作点Ub可以以以下式估算
Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re)
放大倍数Av=-β(Rc∥Rc)/rbe+(1+β)Re
输出电阻:R=Rb1∥Rb2∥[rbe+(1+β)Re]
输入电阻;R0≈Rc
放大器的测量与调试一般包括：放大器静态工作点的测量与调试。消除干扰与自激振荡机放大器各项动态参数的测量与调试。
1.放大器静态工作点的测量与调试
（1）放大器静态工作点的测量
测量放大器静态工作点的条件：输入信号Vi=0即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数：Ic,Ub,Uc,Ue.
(2)静态工作点的调试
放大器静态工作点的调试是指对管子集电极电流Ic（或Uce）的调试与测量。
静态工作点对放大器的性能和输出波形都有很大影响。工作点偏高会导致饱和失真如图（2）
所示；反之则导致截止失真如图（3).
图二 图三
1 一、复习引入
共射极放大的特点有哪些？
二、新授
（一）共集电极放大电路
共集电极放大电路的组成如图1(a)所示。图1(b)为其微变等效电路，由交流通路可见，基极是信号的输入端，集电极则是输入、输出回路的公共端，所以是共集电极放大电路，发射极是信号的输出端，又称射极输出器。各元件的作用与共发射极放大电路基本相同，只是Re除具有稳定静态工作的作用外，还作为放大电路空载时的负载。
RRRCVT+Ucc＋－e1bus+－suiC2RL+－uo RRRR＋－bLues+－s+－uobecrbeβibicRiRiib`ui
(a)电路图 (b)微变等效电路
图1 共集电极放大电路
1．静态分析
由图1(a)可得方程
VCC=IBRB+UBE+(1+β)IBRE
则 IB= (VCC - UBE )/RB+(1+β)RE 2 IC=βIB
UCE= Vcc-IERE≈Vcc-ICRE
3．动态分析
（1）电压放大倍数Au
由图1(b)可知ui=ibrbe+ieRL′=ib[rbe+(1+β)RL′]
uo=ieRL′=(1+β)ibRL′
式中：RL′=RE//RL。故
Au==uo/ui=ib(1+β)RL′/ Ib[rbe+(1+β)RL′]= (1+β)RL′/
[rbe+(1+β)RL′]
一般（1+β)RL′> rbe ，故Au≈1，即共集电极放大电路输出电压与输入电压大小近似相等，相位相同，没有电压放大作用。
（2）输入电阻Ri
Ri=ui/ib=ibreb+(1+β)ibRL′/ Ib = rbe+(1+β)RL′
故 Ri= RB// RL′=RB//[rbe+(1+β)RL′]
说明,共集电极放大电路的输入电阻比较高,它一般比共射基本放大电路的输入电阻高几十倍到几百倍.
