常用低压电器介绍

常用低压电器简述

低压电器一般指工作电压低于1 000 V的电器。

机床常用低压电器在机床控制电路中主要起通断、控制、保护、调节等作用。

低压电器分为手动电器和自动电器两类。手动电器是由工作人员手动操作的，这类电器包括刀开关、组合开关、铁壳开关和按钮等。自动电器是按照指令、信号或某个物理量的变化而自或动作的。这类电器有各种继电器、接触器等，还有起保护作用能电器，如熔断器等。

一、开关

开关通常是指用手操纵，对电路进行接通或断开的一种控制电器。

1．刀开关

它是一种应用广泛、结构简单的手动电器。刀极数目有二极和三极两种，如图5—1a所示是二极刀开关的结构图及符号。在瓷质底座上装有静插座，安装熔丝的接头和带瓷质手柄的闸刀等。胶盖罩住刀片和静插座，当电源被切断时，它能熄灭刀片和静插座之间产生的电弧，防止电弧烧伤操作人员。

安装刀开关时应将电源线接在静插座上，将用电器接在刀开关的出线端。这样在分闸时，刀片和熔丝不会带电，以保证装换熔丝和维修用电器的人员安全。

刀开关主要用于接通和切断电路或隔离电源。常用的刀开关有1HK，2HK系列胶盖瓷底刀开关，它们的额定电压为交流380 V，额定电流有15 A，30 A和60 A三种。

长期使用的刀开关，刀口部分易被电弧灼伤，严重灼伤的刀开关应及时更换。应正确使用熔断器(见后面单元)，如果出现熔断器连接部分、导线连接部分氧化、烧黑的部分，要进行清理，必要时进行更换。

严禁在没有盖好开关盖的情况下，接通或断开有负载电路。操作刀开关时不能动作迟缓，犹豫不决。动作越慢，越容易出电弧，影响开关使用寿命，容易出危险。

2．铁壳开关

铁壳开关又叫负荷开关。如图5—2所示，铁壳开关主要由动闸刀、速断弹簧、刀座、操作手柄、熔断器等组成。将这些元件装在一个铁壳内，所以称为铁壳开关。速断弹簧能迅速将动闸刀从刀座拉开，使电弧迅速拉长而熄灭。在操作手柄一侧的铁壳边上有一凸肋，它的作用是当开关接通时，铁壳盖不能打开；而铁壳盖打开时，开关不能合闸，以保证安全。安装时，铁壳应可靠接地对以防意外漏电引起操作者触电。长期使用的铁壳开关应注意触头的使用状况，触头状况不佳，可能导致被控电动机缺相运行，烧坏电动机：

低压电器基本概述

在我国经济建设事业和人民生活中，电能的应用越来越广泛。实现工业、农业、国防和科学技术的现代化，就更离不开电气化。为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制和保护作用的电气设备。这些电气设备统称为电器。从生产或使用的角度，可分为高压电器和低压电器两大类。随着科学技术和生产的发展，电器的种类不断增多，用量非常大，用途极为广泛。

一、低压电器的定义与分类

我国现行标准将工作电压交流1000V、直流1200 V以下的电气线路中的电气设备称为低压电器。低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：

1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器

（1）用于低压电力网的配电电器

这类电器包括刀开关、转换开关、空气断路器和熔断器等。对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可靠；有足够的热稳定性和动稳定性。

（2）用于电力拖动及自动控制系统的控制电器

这类电器包括接触器、起动器和各种控制继电器等。对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。

2、按操作方式不同，可将低压电器分为自动电器和手动电器

（1）自动电器

通过电磁（或压缩空气）作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。

（2）手动电器

通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。

3、按工作原理可分为电磁式电器和非电量控制电器

我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。 另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。

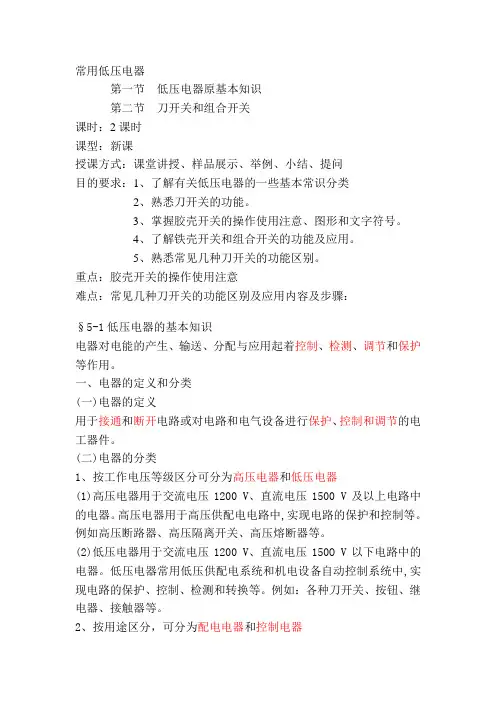

常用低压电器

第一节 低压电器原基本知识

第二节 刀开关和组合开关

课时：2课时

课型：新课

授课方式：课堂讲授、样品展示、举例、小结、提问

目的要求：1、了解有关低压电器的一些基本常识分类

2、熟悉刀开关的功能。

3、掌握胶壳开关的操作使用注意、图形和文字符号。

4、了解铁壳开关和组合开关的功能及应用。

5、熟悉常见几种刀开关的功能区别。

重点：胶壳开关的操作使用注意

难点：常见几种刀开关的功能区别及应用内容及步骤：

§5-1低压电器的基本知识

电器对电能的产生、输送、分配与应用起着控制、检测、调节和保护等作用。

一、电器的定义和分类

(一)电器的定义

用于接通和断开电路或对电路和电气设备进行保护、控制和调节的电工器件。

(二)电器的分类

1、按工作电压等级区分可分为高压电器和低压电器

(1)高压电器用于交流电压1200 V、直流电压1500 V及以上电路中的电器。高压电器用于高压供配电电路中,实现电路的保护和控制等。例如高压断路器、高压隔离开关、高压熔断器等。

(2)低压电器用于交流电压1200 V、直流电压150O V以下电路中的电器。低压电器常用低压供配电系统和机电设备自动控制系统中,实现电路的保护、控制、检测和转换等。例如：各种刀开关、按钮、继电器、接触器等。

2、按用途区分，可分为配电电器和控制电器 (1)配电电器主要用于供配电系统中实现对电能的输送、分配和保护。例如熔断器。断路器、开关及保护继电器等。

(2)控制电器主要用于生产设备自动控制系统中对设备进行控制、检测和保护。例如接触器、控制继电器、主令电器、起动器、电磁阀等。

3、按触点的动力来源区分可分为手动电器和自动电器

(1)手动电器通过人力驱动使触点动作的电器,例如刀开关、按钮、转换开关等。

(2)自动电器通过非人力驱动使触点动作的电器,例如接触器、继电器、热继电器等。

低压电器的正确应用

低压电器的正确应用(一)

编者按 各地农网改造第一期工程已完成或即将完成，供电系统和农村用电都得到了很大改善与发展，随着用电负荷的增长，农网配电系统和用电单位大量应用了新型的低压电器和低压成套装置。为了使广大农电工作人员能系统地了解低压电器的有关技术标准和技术要求，以及发展动态和不断开发的新产品、新技术，本刊从本期起将连续刊登有关低压电器选择的文章，以满足农网建设和改造的需要。

电力系统的负荷绝大部分是经低压①供给的，电力用户的各种生产机械设备，大部分是采用低压供电的。在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用电器，这些电器通称为低压电器。

低压电器是指额定工作电压在交流1140V和直流1200V以下的，在电力系统中起保护、控制和调节等作用电器元件。

1 低压电器分类

(1)按用途或所控制的对象分类，可分为配电电器和控制电器：

①配电电器包括刀开关(隔离刀闸)、负荷开关、断路器、熔断器、转换开关等，主要用于低压配电系统。

②控制电器包括接触器、控制器、起动器、主令电器、电阻器、变阻器等，主要用于电力传动系统。

(2)按其动作性质分类，可分为自动电器和手动电器：

①自动电器：是指电器的接通、分断、起动、反向或停止等动作，是通过一套电磁机构操作完成的，只需输入操作机构一个信号或其运行参数变化，便可自动完成所需的动作。

②手动电器：是靠人力用手或通过杠杆直接扳动或旋转操作手柄来完成各种操作的。

(3)按防护型式分类：

①第一类防护型式：防止固体异物进入电器内部及防止人体触及内部的带电或运动部分的防护。第一类防护型式的分级方式及定义见表1。

表1 第一类防护型式分级及定义

防护等级 简称 定义

0 无防护 没有专门的防护

1 防护直径大于50mm的物体 能防止直径大于50mm的固体异物进入壳内，能防止人体的某一大面积部分(如手)偶然或意外触及壳内带电或运动部分，但不能防止有意识地接
