阀门 检修方案

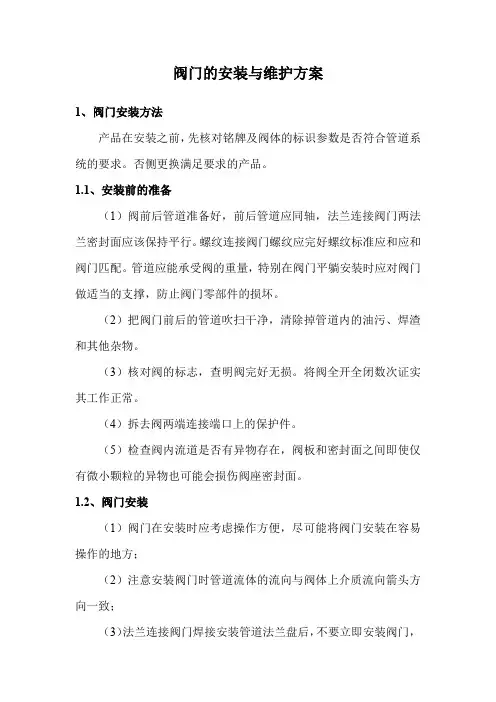

阀门的安装与维护方案

1、阀门安装方法

产品在安装之前，先核对铭牌及阀体的标识参数是否符合管道系统的要求。否侧更换满足要求的产品。

1.1、安装前的准备

（1）阀前后管道准备好，前后管道应同轴，法兰连接阀门两法兰密封面应该保持平行。螺纹连接阀门螺纹应完好螺纹标准应和应和阀门匹配。管道应能承受阀的重量，特别在阀门平躺安装时应对阀门做适当的支撑，防止阀门零部件的损坏。

（2）把阀门前后的管道吹扫干净，清除掉管道内的油污、焊渣和其他杂物。

（3）核对阀的标志，查明阀完好无损。将阀全开全闭数次证实其工作正常。

（4）拆去阀两端连接端口上的保护件。

（5）检查阀内流道是否有异物存在，阀板和密封面之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

1.2、阀门安装

（1）阀门在安装时应考虑操作方便，尽可能将阀门安装在容易操作的地方；

（2）注意安装阀门时管道流体的流向与阀体上介质流向箭头方向一致；

（3）法兰连接阀门焊接安装管道法兰盘后，不要立即安装阀门，要等到常温后才可以进行管道作业，绝对禁止将阀安装在法兰盘后进行管道的焊接；

（4）阀门具体和管道法兰安装方法如下图：

（5）按照上述安装方法拧紧法兰上螺栓的顺序要按对角线的位置将管道螺栓交叉拧紧，注意不要出现单方面拧紧的情况，单方面的拧紧可能会造成泄漏；

（6）旋紧固件螺栓时用力要适当，以达到法兰与阀门间完全密封为宜。PN10圆形刀阀两法兰间安装本阀门所需螺栓/螺母数量和规格见下表：

上表螺栓/螺母规格计算，配套法兰按照JB/T81-1994《凸面板式平焊钢制管法兰》；此规格表只适合PZ73系列，PN10的刀闸阀.

2、阀门的维护方法

2.1、通则

（1）必须先查明阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。

（2）分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件。

（3）装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。

（4）装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。

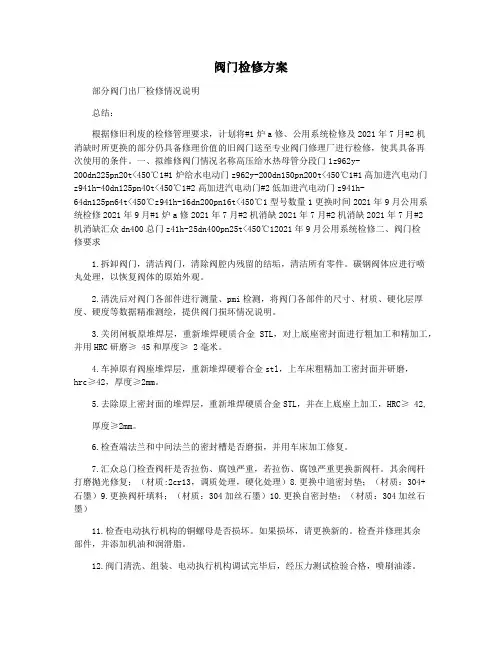

阀门检修方案

部分阀门出厂检修情况说明

总结：

根据修旧利废的检修管理要求，计划将#1炉a修、公用系统检修及2021年7月#2机消缺时所更换的部分仍具备修理价值的旧阀门送至专业阀门修理厂进行检修，使其具备再次使用的条件。一、拟维修阀门情况名称高压给水热母管分段门1z962y-200dn225pn20t<450℃1#1炉给水电动门z962y-200dn150pn200t<450℃1#1高加进汽电动门z941h-40dn125pn40t<450℃1#2高加进汽电动门#2低加进汽电动门z941h-64dn125pn64t<450℃z941h-16dn200pn16t<450℃1型号数量1更换时间2021年9月公用系统检修2021年9月#1炉a修2021年7月#2机消缺2021年7月#2机消缺2021年7月#2机消缺汇众dn400总门z41h-25dn400pn25t<450℃12021年9月公用系统检修二、阀门检修要求

1.拆卸阀门，清洁阀门，清除阀腔内残留的结垢，清洁所有零件。碳钢阀体应进行喷丸处理，以恢复阀体的原始外观。

2.清洗后对阀门各部件进行测量、pmi检测，将阀门各部件的尺寸、材质、硬化层厚度、硬度等数据精准测绘，提供阀门损坏情况说明。

3.关闭闸板原堆焊层，重新堆焊硬质合金STL，对上底座密封面进行粗加工和精加工，并用HRC研磨≥ 45和厚度≥ 2毫米。

4.车掉原有阀座堆焊层，重新堆焊硬着合金stl，上车床粗精加工密封面并研磨，hrc≥42，厚度≥2mm。

5.去除原上密封面的堆焊层，重新堆焊硬质合金STL，并在上底座上加工，HRC≥ 42,

厚度≥2mm。

6.检查端法兰和中间法兰的密封槽是否磨损，并用车床加工修复。

7.汇众总门检查阀杆是否拉伤、腐蚀严重，若拉伤、腐蚀严重更换新阀杆。其余阀杆打磨抛光修复；（材质:2cr13，调质处理，硬化处理）8.更换中道密封垫；（材质：304+石墨）9.更换阀杆填料；（材质：304加丝石墨）10.更换自密封垫；（材质：304加丝石墨）

阀门更换检修方案

一、项目名称：更换喷淋水管道阀门1、所需备件与材料：

1）4个DN250手动蝶阀；

2）8个DN250法兰垫片及M螺杆。2、检修组织：

1）检修负责人：

2）检修人员：2人

3）检修工具：活动扳手4把，管钳1把。3、检修主要工作内容：

1）检修前期提前将阀门螺栓加油润滑；2）关闭一期循环水进水总阀（乳化液旁DN600），将管道内部分积水通过冷却罩喷淋排放

至水处理；

3）在炉区将剩下的管道积水排放至天井地沟。4）

4、阀门管不严措施：

1）联系调度协调，将水处理循环水泵关闭。二、项目名称：更换二期煤气入口总阀1、所需备件与材料：

1)1台DN400闸阀；

2)2个DN400法兰垫片

3)CO及O2便携式检测报警仪各1台2、检修组织：

1）检修负责人： 2）检修人员：4人

3）检修工具：活动扳手4把，管钳1把。3、检修主要工作内容：

阀门检修方案

标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

阀门的检修方案

概论

阀门是管道系统中的重要部件，它的作用是用来切断或接通管路介质、调节介质的流量和压力，改变介质的流动方向，保护管路系统以及设备的安全。

在发电厂热力系统管路中，阀门是必不可少的部件。一台机组要使用几千只各种各样的阀门，这些阀门不仅控制机组的热力过程，而且关系着机组经济运行和安全，因此它们也是机组必不可少的组成部分。如给水调节阀是用来调节锅炉给水流量的阀门；汽轮机调节阀门控制着进入汽轮机的蒸汽流量，从而控制机组负荷；主蒸汽管道上的阀门是用来切断或接通锅炉至汽轮机蒸汽的截门；汽包和过热器的安全门是保证锅炉安全运行的阀门等等。

对电站阀门的要求是使用性能好、强度高、操作方便、结构简单、便于维修、噪声低等。在发电厂的热力系统中，常常由于一个阀门发生故障造成整个机组停止运行，给工厂带来不可挽回的损失，所以对阀门的设计、制造和对从事阀门操作、阀门检修的工程技术人员和工人提出了更新、更严格的要求。除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。

阀门拆装与检修

新厂阀门内漏较多，尤其是锅炉定排门，多为截止门，现叙述截止阀门的检修工艺。其它阀门可参照这种阀门的检修方法进行修理。

一、阀门检修前的准备

阀门在检修前应充分做好各项准备工作，以便在检修开工后能很快地开展工作，保证检修工期，提高检修质量。

准备工作有以下几项：

（1）查阅检修台帐，摸清设备底子。哪些阀门只需检修、哪些阀门需要更换，要做到心中有数，制定出检修计划。

（2）根据检修计划，提出备品配件的购置计划。锅炉所用的各种阀门都要准备一些，大口径的高压阀门因价格昂贵，材料库里适当备有即可，各种尺寸的小型阀门要适当多准备几个。所准备的阀门，在检修前应解体检查完毕，作好标志，以备检修时随时使用。
