箱梁混凝土工程技术交底

混凝土路面施工承包合同书

1

技术交底记录

工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日

本工程道路基层为C30砼基层，22cm厚，采用商品砼。

施工要求如下：

1、水泥路面施工工艺 ：

备料和混合料配比调整→测量放样→基层检验和整修→支立模板和安设钢筋（传力杆和雨水篦子）→拌和混凝土→运输混凝土→摊铺混凝土→振捣混凝土→提浆、刮平→机械抹平→人工抹光→表面制毛（压纹）→机械切缝→拆模→填缝→养护→开放交通。

2、施工准备

（1）材料准备与性能检验

本路面混凝土采用商品混凝土，在施工中应做好混凝土的使用计划和协调调度，使材料能及时供应。

（2）垫层质量检验

基层摊铺前，应对垫层进行全面检查及维修，及时处理垫层上的杂物，最后洒水润湿垫层表面，但不得有积水。

（3）测量放线

施工放样根据设计图纸放出道路中心线及路边线，在路中心线上每5m-10m设一中心桩，同时设胀缩缝、曲线起讫点和纵坡转折点等中心桩，并相应在路边各设一对边桩。主要中心桩分别固定在路旁稳固位置。根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线。放样时为了保证曲线地段中线内外侧车道混凝土块有效合理的划分，必须保持横向分块线与路中心线垂直。对测量放样经常进行复核，做到勤测、勤核、勤纠偏。 横坡为1%，纵坡以相邻两井中间开始分别以1%向两边放坡。

3、施工机械的选择和配套

振动梁1台，HZ-50插入式振捣器4台，PZ-50平板式振捣器2台，发电机1台，切缝机2台，钢模、养护薄膜、篷布等若干。

混凝土路面施工承包合同书

2 技术负责人 交底人： 接交人：

工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日 混凝土路面施工承包合同书

3 本工程道路基层为C30砼基层，22cm厚，采用商品砼。

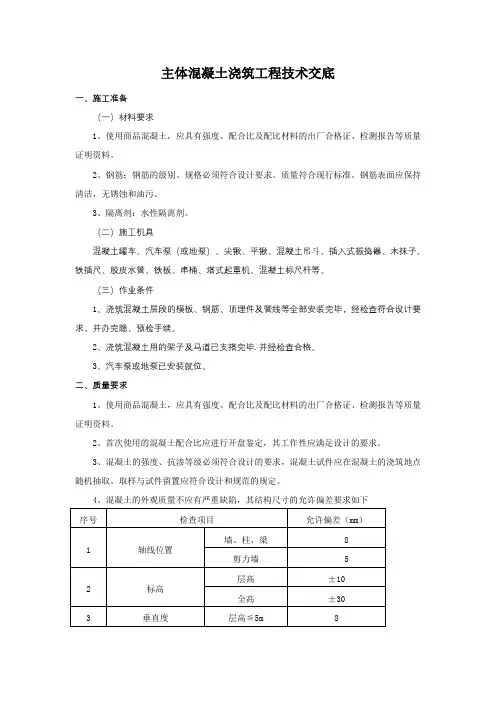

主体混凝土浇筑工程技术交底

一、施工准备

（一）材料要求

1、使用商品混凝土，应具有强度、配合比及配比材料的出厂合格证、检测报告等质量证明资料。

2、钢筋：钢筋的级别、规格必须符合设计要求。质量符合现行标准。钢筋表面应保持清洁，无锈蚀和油污。

3、隔离剂：水性隔离剂。

（二）施工机具

混凝土罐车、汽车泵（或地泵）、尖锹、平锹、混凝土吊斗、插入式振捣器、木抹子、铁插尺、胶皮水管、铁板、串桶、塔式起重机、混凝土标尺杆等。

（三）作业条件

1、浇筑混凝土层段的模板、钢筋、顶埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。

2、浇筑混凝土用的架子及马道已支搭完毕.并经检查合格。

3、汽车泵或地泵已安装就位。

二、质量要求

1、使用商品混凝土，应具有强度、配合比及配比材料的出厂合格证、检测报告等质量证明资料。

2、首次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计的要求。

3、混凝土的强度、抗渗等级必须符合设计的要求，混凝土试件应在混凝土的浇筑地点随机抽取。取样与试件留置应符合设计和规范的规定。

4、混凝土的外观质量不应有严重缺陷，其结构尺寸的允许偏差要求如下

序号 检查项目 允许偏差（mm）

1 轴线位置 墙、柱、梁 8

剪力墙 5

2 标高 层高 ±10

全高 ±30

3 垂直度 层高≦5m 8 层高>5m 10

全高（H) H/1000且≦30

截面尺寸 +8，-5

3

电梯井 井筒长、宽对定位中心线 +25，0

4 井筒全高（H）垂直度 H/1000且≦30

5 表面平整度 8

预留洞中心线位置 15

三、工艺流程

作业准备→混凝土搅拌、运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护

四、施工工艺

（一）作业准备

1、浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的保护层垫块是否垫好，钢筋的保护层垫块是否符合规范要求。

2、如使用木模板时应浇水使模板湿润。柱子模板的扫除口应在清除杂物及积水后再封闭。

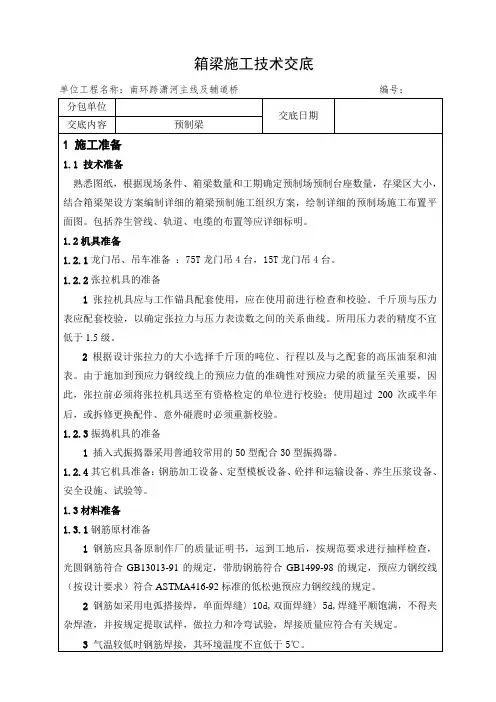

箱梁施工技术交底

单位工程名称：南环跨潇河主线及辅道桥 编号：

分包单位 交底日期 交底内容 预制梁

1 施工准备

1.1 技术准备

熟悉图纸，根据现场条件、箱梁数量和工期确定预制场预制台座数量，存梁区大小，结合箱梁架设方案编制详细的箱梁预制施工组织方案，绘制详细的预制场施工布置平面图。包括养生管线、轨道、电缆的布置等应详细标明。

1.2机具准备

1.2.1龙门吊、吊车准备 ：75T龙门吊4台，15T龙门吊4台。

1.2.2张拉机具的准备

1 张拉机具应与工作锚具配套使用，应在使用前进行检查和校验。千斤顶与压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线。所用压力表的精度不宜低于1.5级。

2 根据设计张拉力的大小选择千斤顶的吨位、行程以及与之配套的高压油泵和油表。由于施加到预应力钢绞线上的预应力值的准确性对预应力梁的质量至关重要，因此，张拉前必须将张拉机具送至有资格检定的单位进行校验；使用超过200次或半年后，或拆修更换配件、意外碰震时必须重新校验。

1.2.3振捣机具的准备

1 插入式振捣器采用普通较常用的50型配合30型振捣器。

1.2.4其它机具准备：钢筋加工设备、定型模板设备、砼拌和运输设备、养生压浆设备、安全设施、试验等。

1.3材料准备

1.3.1钢筋原材准备

1 钢筋应具备原制作厂的质量证明书，运到工地后，按规范要求进行抽样检查，光圆钢筋符合GB13013-91的规定，带肋钢筋符合GB1499-98的规定，预应力钢绞线（按设计要求）符合ASTMA416-92标准的低松弛预应力钢绞线的规定。

2 钢筋如采用电弧搭接焊，单面焊缝〉10d,双面焊缝〉5d,焊缝平顺饱满，不得夹杂焊渣，并按规定提取试样，做拉力和冷弯试验，焊接质量应符合有关规定。

3 气温较低时钢筋焊接，其环境温度不宜低于5℃。

4 加工成形的钢筋应堆放在防雨棚中，并加以标识，以防混用。

1 技术交底记录

工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日

本工程道路基层为C30砼基层，22cm厚，采用商品砼。

施工要求如下：

1、水泥路面施工工艺 ：

备料和混合料配比调整→测量放样→基层检验和整修→支立模板和安设钢筋（传力杆和雨水篦子）→拌和混凝土→运输混凝土→摊铺混凝土→振捣混凝土→提浆、刮平→机械抹平→人工抹光→表面制毛（压纹）→机械切缝→拆模→填缝→养护→开放交通。

2、施工准备

（1）材料准备与性能检验

本路面混凝土采用商品混凝土，在施工中应做好混凝土的使用计划和协调调度，使材料能及时供应。

（2）垫层质量检验

基层摊铺前，应对垫层进行全面检查及维修，及时处理垫层上的杂物，最后洒水润湿垫层表面，但不得有积水。

（3）测量放线

施工放样根据设计图纸放出道路中心线及路边线，在路中心线上每5m-10m设一中心桩，同时设胀缩缝、曲线起讫点和纵坡转折点等中心桩，并相应在路边各设一对边桩。主要中心桩分别固定在路旁稳固位置。根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线。放样时为了保证曲线地段中线内外侧车道混凝土块有效合理的划分，必须保持横向分块线与路中心线垂直。对测量放样经常进行复核，做到勤测、勤核、勤纠偏。 横坡为1%，纵坡以相邻两井中间开始分别以1%向两边放坡。

3、施工机械的选择和配套

振动梁1台，HZ-50插入式振捣器4台，PZ-50平板式振捣器2台，发电机1台，切缝机2台，钢模、养护薄膜、篷布等若干。

技术负责人 交底人： 接交人：

2 工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日

本工程道路基层为C30砼基层，22cm厚，采用商品砼。

施工要求如下：

1、水泥路面施工工艺 ：

备料和混合料配比调整→测量放样→基层检验和整修→支立模板和安设钢筋（传力杆和雨水篦子）→拌和混凝土→运输混凝土→摊铺混凝土→振捣混凝土→提浆、刮平→机械抹平→人工抹光→表面制毛（压纹）→机械切缝→拆模→填缝→养护→开放交通。
