液气压传动

第一章

1-1 什么是流体传动？除传动介质外，它由哪几部分组成？各部分的主要作用是什么？

答：以流体为工作介质，在密闭容器中实现各种机械的能量转换、传递和自动控制的技术称为流体传动。

动力元件——将原动机的机械能转换为执行机构所需要的流体液压能。包括液压泵、空压机。

执行元件——将由动力元件输入的流体液压能转换为负载所需的新的机械能。包括液压气动缸和液压气动马达。

控制元件——对系统中流体的压力、流量或流动方向进行控制或调节。包括压力阀、流量阀和方向阀等。

辅助元件——流体传动系统中的各种辅助装置。如油箱、过滤器、油雾器等。

1-2 液压系统中的压力取决于什么？执行元件的运动速度取决于什么？液压传动是通过液体静压力还是液体动压力实现传动的？

答：液压系统中的压力取决于外负载的大小，与流量无关。

执行元件的运动速度取决于流量Q，与压力无关。

液压传动是通过液体静压力实现传动的。

第二章

2-3 液压油液的黏度有几种表示方法？它们各用什么符号表示?它们又各用什么单位？

答：（1）动力黏度（绝对黏度）：用μ表示，国际单位为：Pas（帕秒）；工程单位：P（泊）或cP（厘泊）。

（2）运动黏度： 用ν表示，法定单位为sm2，工程制的单位为St（沲,scm2），cSt（厘沲）。

（3）相对黏度：中国、德国、前苏联等用恩氏黏度ºE，美国采用赛氏黏度SSU，英国采用雷氏黏度R，单位均为秒。

2-11如题2-11图所示为串联液压缸，大、小活塞直径分别为D2=125mm,D1=75mm;大、小活塞杆直径分别为d2=40mm,d1=20mm，若流量q=25L/min。求v1、v2、q1、q2各为多少？

解： 由题意 41D211 =q  1=4q/ D21=0.094m/s

又 ∵q=41D222 ∴2=0.034m/s

q1=41(D21-d21)1=3.86x104m3/s=23.16L/min

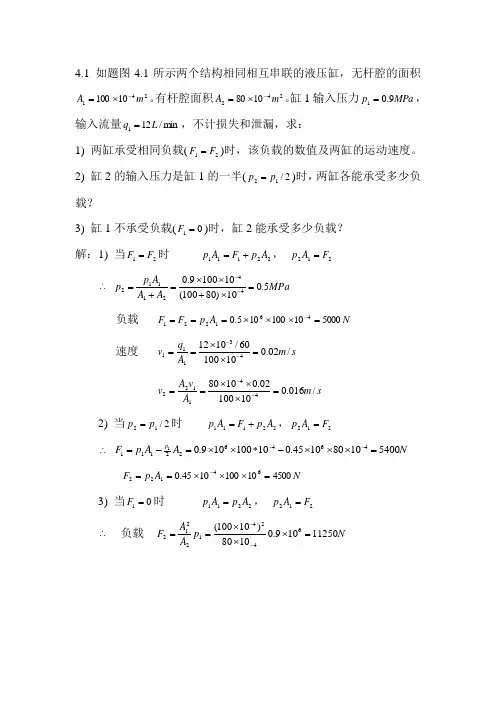

4.1 如题图4.1所示两个结构相同相互串联的液压缸，无杆腔的面积24110100mA。有杆腔面积2421080mA。缸1输入压力MPap9.01，输入流量min/121Lq，不计损失和泄漏，求：

1) 两缸承受相同负载(21FF)时，该负载的数值及两缸的运动速度。

2) 缸2的输入压力是缸1的一半(2/12pp)时，两缸各能承受多少负载？

3) 缸1不承受负载(01F)时，缸2能承受多少负载？

解：1) 当21FF时 2111ApFAp， 212FAp

 MPaAAApp5.010)80100(101009.04421112

负载 NApFF500010100105.0461221

速度 smAqv/02.01010060/101243111

smAvAv/016.01010002.01080441122

2) 当2/12pp时 22111ApFAp，212FAp

 NAApFp540010801045.010100109.04646221111

NApF4500101001045.064122

3) 当01F时 2211ApAp， 212FAp

 负载 NpAAF11250109.01080)10100(642412212

4.2 某一差动液压缸，要求1)快退快进vv，2)快退快进vv2。求：活塞面积1A和活塞杆面积2A之比各为多少？

解： 24dqvv快进 )(422dDqvv快退

1) 当快退快进vv时 )(44222dDqdqvv

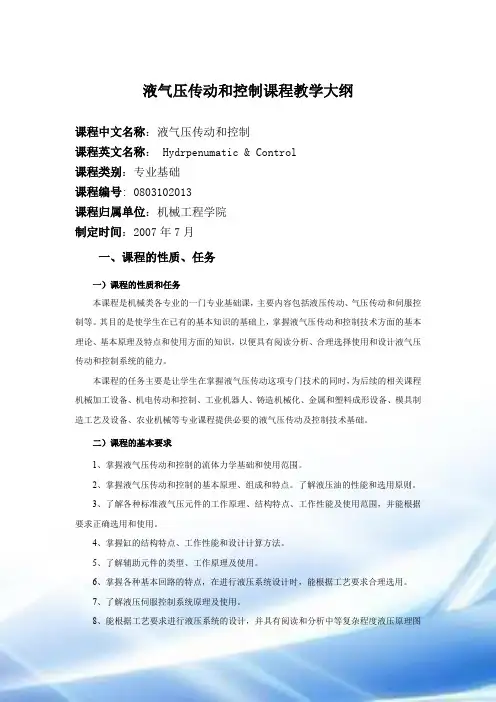

液气压传动和控制课程教学大纲

课程中文名称：液气压传动和控制

课程英文名称： Hydrpenumatic & Control

课程类别：专业基础

课程编号: 0803102013

课程归属单位：机械工程学院

制定时间：2007年7月

一、课程的性质、任务

一）课程的性质和任务

本课程是机械类各专业的一门专业基础课，主要内容包括液压传动、气压传动和伺服控制等。其目的是使学生在已有的基本知识的基础上，掌握液气压传动和控制技术方面的基本理论、基本原理及特点和使用方面的知识，以便具有阅读分析、合理选择使用和设计液气压传动和控制系统的能力。

本课程的任务主要是让学生在掌握液气压传动这项专门技术的同时，为后续的相关课程机械加工设备、机电传动和控制、工业机器人、铸造机械化、金属和塑料成形设备、模具制造工艺及设备、农业机械等专业课程提供必要的液气压传动及控制技术基础。

二）课程的基本要求

1、掌握液气压传动和控制的流体力学基础和使用范围。

2、掌握液气压传动和控制的基本原理、组成和特点。了解液压油的性能和选用原则。

3、了解各种标准液气压元件的工作原理、结构特点、工作性能及使用范围，并能根据要求正确选用和使用。

4、掌握缸的结构特点、工作性能和设计计算方法。

5、了解辅助元件的类型、工作原理及使用。

6、掌握各种基本回路的特点，在进行液压系统设计时，能根据工艺要求合理选用。

7、了解液压伺服控制系统原理及使用。

8、能根据工艺要求进行液压系统的设计，并具有阅读和分析中等复杂程度液压原理图

的能力。

三）课程的适用专业和学时数

1、适用专业：机械类本科机械制造及其自动化、材料成形和控制工程、农业机械等专业。

2、学时安排：总学时为46学时。其中理论教学38学时，实验教学12学时（课内8学时，课外4学时）。

四）课程和其他课程关系

1、先修基础课程：流体力学或材料成形冶金传输原理、工程力学、机械设计、电工学；

《液压与气压传动》复习资料及答案

液压传动试题

一、填空题

1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。

2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。区分这两种流动状态的参数是 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。

5．液压马达把 能转换成 能，输出的主要参数是 和 。

6．液压泵的容积效率是该泵 流量与 流量的比值。

7．液压缸的泄漏主要是由 和 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 。

9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于

状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题

1．液压缸差动连接工作时，缸的（ ）。

A．运动速度增加了 B．压力增加了

C．运动速度减小了 D．压力减小了

2．液压缸差动连接工作时活塞杆的速度是（ ）。

A．24dQv B．)(222dDQv

C．24DQv D．)(422dDQ

3．液压缸差动连接工作时作用力是（ ）。

A．)(222dDpF B．22dpF
