奥的斯电梯安全回路

OTIS3000B安全回路怎么短接

2C 1-2 轿顶急停，安全窗，安全钳。 2C 7-10 轿厢急停 2C 4-5 轿门触点 2H 1-6 厅门连锁 2H 2-4 地坑缓冲器 极限开关 张紧轮。 8H 1-3 上、下极限 3M 1-3 限速器开关 4M 8-9 机房急停 空开3C门机电源 插件1H外呼线

奥的斯,GeN2端子号安全开关名称 电压 INS1-9~INS1-10 轿顶急停(TES) 110VAC1NS1-10~INS1-2 上·下极限（UDLS)·安全钳(SOS)

110VAC P3M-1~P3M3 限速器（OS） 110VAC PH2H-2~P2H-5 轿厢缓冲器(1BFS)·对重缓冲器(2BFS) 110VAC P20M-1~P20M-2 曳引绳断绳（SCS） 110VAC P2H-5~P2H-4 底坑急停(PES1)·底坑急停(PES2)·涨绳轮(GTC) 110VAC P102C-4~P102C5 轿门锁(GS)

110VACP2H-4~P2H-1 厅门锁（DS) 110VAC P101C-7~P101C-8上限位(1LS)·下限位(2LS) 30VAC

奥的斯,TECE-3100VF端子号安全开关名称 电压 4M8~4M9 机房急停（MES) 110VAC 2C1~2C2轿顶急停(TES)·安全窗(EEC)·安全钳(SOS) 110VAC 3M1~3M3 限速器（OS） 110VAC 8H1~8H3 上极限（8LS)·下极限(7LS) 110VAC 2H2~2H4 断带（BTS)·涨绳轮(GTC)·缓冲器(BTF)·底坑急停(PES)110VAC 2C7~2C10 轿厢急停（ES) 110VAC

2C10~2C4 厅门锁（DS) 110VAC 2C4~2C5轿门锁(GS) 110VAC

7C7~7C8上限位(1LS)·下限位(2LS) 30VDC

奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF)端子号安全开关名称 电压 M1-1~M1-2 限速器(OS) 110VAC 1C2~1C3上极bai限（8LS）·下极限(7LS) 110VAC 1C5~1C6 安全窗(EEC)·安全钳(SOS)

110VAC 1C7-1C8 轿顶急停(TES) 110VAC1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9轿门锁(GS) 110VAC 1C9~1C10厅门锁(DS) 110VAC 1C11~1C12上限位（5LS）·下限位(5LS) 0VAC

本平台现在为电梯人创建了一个交流学习的平台，现有奥的斯、三菱、迅达、通力、日立、蒂森、东芝、富士达等电梯品牌微信交流群。欢迎广大电梯技术爱好者的加入，本群禁止广告。如有需要，请加小编微信号67172025，务必注明加群理由！

电梯圈精选 这是不是就是你梦寐以求的电梯底坑@电梯圈精选 @石塑电梯门套工厂

视频号

合集下载

奥的斯电梯扶梯安全维保流程

奥的斯电梯扶梯安全维保流程

奥的斯电梯扶梯安全维保流程

电梯扶梯驱动端

1、清洁底板卫生、确保无杂物、无积油。

2、紧急停车按钮功能正常有效。

3、自动运行功能正常。

4、确认照明完好无损。

5、检查减速箱油位，油量应在油标尺上下极限位置之间，无渗油现象。

6、检查飞轮速度传感器，确认功能可靠，清洁感应面，感应间隙为2mm-3mm。

7、清洁、润滑制动机械装置，确保动作灵活可靠。

8、试验抱闸，确保主制动器动作可靠。

9、检查制动带磨损情况，制动衬厚应小于不等于1.5mm。

10、确保制动带监控器，清洁感应面，功能可靠。

11、清洁、润滑附加制动器，确保动作灵活，功能可靠。

12、测量制动距离，空载向下运行制动距离为0.2m-0.3m。

13、紧固控制柜及主电源开关接线。

14、清洁电梯通风口，

15、调整主驱动链张紧量，松边下垂量10mm-15mm。

16、清理和润滑主驱动链表面油污。

17、检查主驱动链保护装置，链条滑块应清洁，厚度小于不等于13mm。 18、确保主驱动链断裂开关功能可靠，调整开关间隙为2mm。

19、确认自动润滑系统工作正常。

电梯扶梯中间直接线

1、测试紧急停车按钮，确保功能正常有效。

2、清洁围裙板光栅探头表面，确保功能可靠。

3、调整梯级、踏板与围裙板任一侧水平间隙大于不等于4mm，两侧之和大于不等于7mm。

4、自动人行道的围裙板设置在踏板和胶带之上时，调整踏板与围裙板之间垂直距离大于不等于4mm。

5、踏板或胶带的横向摆动时，确保侧边与围裙板垂直投影不应产生间隙。

西子奥的斯ACD2-MR 安全回路和插件

西子奥的斯ACD2-MR 安全回路和插件

1.安全回路: P102C:1---TB1:7---RHS(盘车开 关)---TB1:8---102CM:1---CJ7:1---EEC(安全

窗开关）---CJ7:2---CJ2:3---TES(轿顶急停）---CJ2:4---CJ6:1---SOS(安全钳）

---CJ6:2---102CM:2---P102C:2---P3M:1---OS(限速器）---P3M:3---2HM:2---HJ1:5---8LS(上极

限）---HJ1:6---HJ2:5---7LS(下极限）---HJ2:6---CBFS(轿厢缓冲器）---RBFS(对重缓冲器）

---2HM:5---GSS(涨紧轮）---PES(地坑急停）---2HM:4---去门锁回路

2.门锁回路： 2HM:4--- 厅门锁 ---2HM:1---P102C:4---102CM:4---轿门锁---102CM:5---

检修回路

3.控制柜插件：1HM（外呼）2HM（上下极限，缓冲器，厅门锁）

101CM1~4(轿厢显示召唤） 101CM5~8(光电） 102CM(部分安全回路） RHS(盘车

开关）

BS(抱闸开关） 4HM(强迫减速开关） 4AB(群控插件）

4.各空气开关：F2C(门机电源AC220V) F6C(串行回 源DC30V) F7C(风

扇电源AC110V)

F8C(抱闸电源DC110V）

5. DDO CHCS CCTL CCBL功能按钮说明：

GECB有多个不同版本，有的版本不支持DDO CHCS CCTL CCBL 四个硬件开关，需

激活相应的I/O来实现功能，具体见下表：

轿顶插件：

光电：CJ13(1LV) CJ14（2LV) CJ15(DIS下平层光电） CJ18(UIS 上平层光电）

称重：CJ12 CJ12(1-2)ANSS(10%) CJ12(3-1)LWS超载开 关110%）

CJ12(4-1)LNS(满载开关80%)

OTIS奥迪斯部分电梯安全回路短接方法

OTIS奥迪斯部分电梯安全回路短接方法

OTIS奥迪斯部分电梯安全回路短接方法

The pony was revised in January 2021 OTIS（奥迪斯）部分电梯安全回路短接方法

地坑缓冲器

极限开关

张紧轮

法国2000

2C 1—2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)安全钳开关SOS(1-3)UDLS轿顶极限开关LSW(4-5}。

2C 4—5可以短接轿门触点。

2H 2—4 地坑所有开关。

2H 2—5 地坑缓冲器。

2H 1—4 门连锁。

3M 1—2 限速器开关。

OTIS3200

安全回路空开是

CF4 1C 01-02 限速器开关。

1C 02-03 地坑缓冲器 极限开关 张紧轮。 1C 05-06 轿顶安全窗 安全钳。

1C 06-08 急停轿顶轿厢地坑。

1C 08-09 轿门触点。

1C 09-10 厅门连锁。

OTIS 3000

2C 1-2 轿顶急停安全窗安全钳。

2C 7-10 轿厢急停

2C 4-5 轿门触点

2H 1-6 厅门连锁

2H 2-4 地坑缓冲器 极限开关 张紧轮。

8H 1-3 上、下极限

3M 1-3 限速器开关

4M 8-9 机房急停

空开3C门机电源

插件1H外乎线 打火机制作 注由于配置不同具体以随机图纸为准。谨记检修状态下才能封线遗留短接接线随时致命OTIS安全第一

OTIS封线

奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号 安全开关名称 电压

M1-1~M1-2 限速器(OS) 110VAC 1C2~1C3 上极限8LS下极限(7LS) 110VAC 1C5~1C6

安全窗(EEC)

安全钳(SOS) 110VAC 1C7-1C8 轿顶急停(TES) 110VAC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110VAC 1C9~1C10 厅门锁(DS) 110VAC 1C11~1C12 上限位5LS下限位(5LS) 0VAC

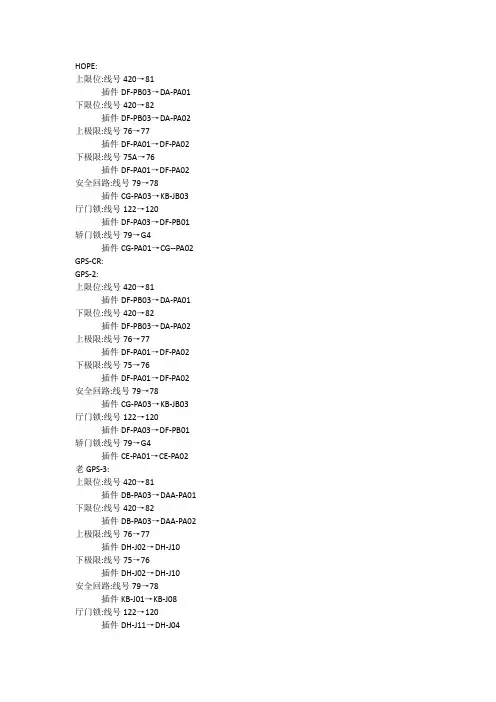

三菱电梯安全回路

三菱电梯安全回路

HOPE:

上限位:线号420→81

插件DF-PB03→DA-PA01

下限位:线号420→82

插件DF-PB03→DA-PA02

上极限:线号76→77

插件DF-PA01→DF-PA02

下极限:线号75A→76

插件DF-PA01→DF-PA02

安全回路:线号79→78

插件CG-PA03→KB-JB03

厅门锁:线号122→120

插件DF-PA03→DF-PB01

轿门锁:线号79→G4

插件CG-PA01→CG--PA02

GPS-CR:

GPS-2:

上限位:线号420→81

插件DF-PB03→DA-PA01

下限位:线号420→82

插件DF-PB03→DA-PA02

上极限:线号76→77

插件DF-PA01→DF-PA02

下极限:线号75→76

插件DF-PA01→DF-PA02

安全回路:线号79→78

插件CG-PA03→KB-JB03

厅门锁:线号122→120

插件DF-PA03→DF-PB01

轿门锁:线号79→G4

插件CE-PA01→CE-PA02

老GPS-3:

上限位:线号420→81

插件DB-PA03→DAA-PA01

下限位:线号420→82

插件DB-PA03→DAA-PA02

上极限:线号76→77

插件DH-J02→DH-J10

下极限:线号75→76

插件DH-J02→DH-J10

安全回路:线号79→78

插件KB-J01→KB-J08

厅门锁:线号122→120

插件DH-J11→DH-J04 轿门锁:线号79→G4

插件CH-J05→CH-J07

新GPS-3:

上限位:线号420→81
