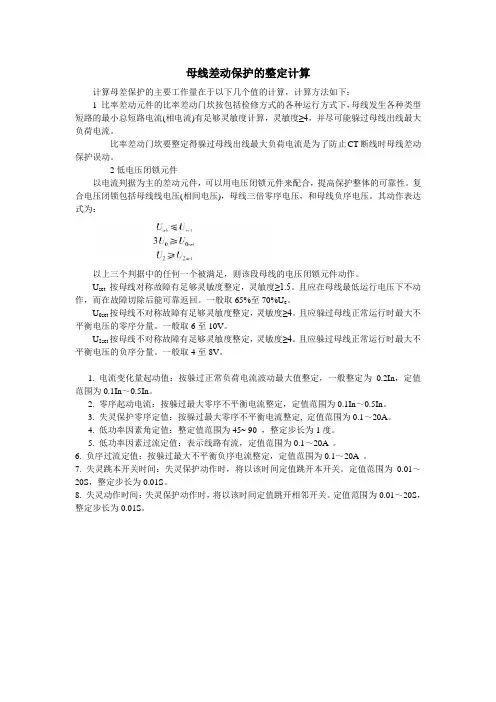

母线差动保护的整定计算
计算母差保护的主要工作量在于以下几个值的计算，计算方法如下：
1 比率差动元件的比率差动门坎按包括检修方式的各种运行方式下，母线发生各种类型短路的最小总短路电流(相电流)有足够灵敏度计算，灵敏度≥4，并尽可能躲过母线出线最大负荷电流。
比率差动门坎要整定得躲过母线出线最大负荷电流是为了防止CT断线时母线差动保护误动。
2低电压闭锁元件
以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。复合电压闭锁包括母线线电压(相间电压)，母线三倍零序电压，和母线负序电压。其动作表达式为：
以上三个判据中的任何一个被满足，则该段母线的电压闭锁元件动作。
Uset 按母线对称故障有足够灵敏度整定，灵敏度≥1.5。且应在母线最低运行电压下不动作，而在故障切除后能可靠返回。一般取65%至70%Ue。
U0set按母线不对称故障有足够灵敏度整定，灵敏度≥4。且应躲过母线正常运行时最大不平衡电压的零序分量。一般取6至10V。
U2set按母线不对称故障有足够灵敏度整定，灵敏度≥4。且应躲过母线正常运行时最大不平衡电压的负序分量。一般取4至8V。
1. 电流变化量起动值：按躲过正常负荷电流波动最大值整定，一般整定为0.2In，定值范围为0.1In～0.5In。
2. 零序起动电流：按躲过最大零序不平衡电流整定，定值范围为0.1In～0.5In。
3. 失灵保护零序定值：按躲过最大零序不平衡电流整定, 定值范围为0.1～20A。
4. 低功率因素角定值：整定值范围为45~ 90 ，整定步长为1度。
5. 低功率因素过流定值：表示线路有流，定值范围为0.1～20A 。
6. 负序过流定值：按躲过最大不平衡负序电流整定，定值范围为0.1～20A 。
7. 失灵跳本开关时间：失灵保护动作时，将以该时间定值跳开本开关。定值范围为0.01～20S，整定步长为0.01S。
母差保护调试作业指导
Ver 4.00.121012
编写：
审核：
批准：
长园深瑞继保自动化有限公司
二〇一二年十月
母线保护调试作业指导
- 2 - 深圳南瑞科技有限公司
文档升级说明
升级序号 编辑人 刘锦波、李毅敏、单顶峰 版本号.定版日期 4.00.121012
1 修订人 版本号.定版日期
修订说明
2 修订人 版本号.定版日期
修订说明
3 修订人 版本号.定版日期
修订说明
母差保护调试作业指导
长园深瑞科技有限公司 - 3 -
长园深瑞
母线保护调试作业指导
长园深瑞继保自动化有限公司
二〇一二年十月
母线保护调试作业指导
- 4 - 深圳南瑞科技有限公司 目录
第一部分 母线保护版本比较 ....................................................................... 5
1.1. BP-2B装置 ................................................................................................................... 5
母线差动保护调试方法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
母线差动保护调试方法
1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。（自动互联）。
投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。（手动互联）
任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。（大差比例高值，大差比例低值，小差比例高值，小差比例低值，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。）
2、复合电压闭锁。非互联状态，Ⅱ母无压，满足复压条件。Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，
在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。
一起母差保护动作分析及检查处理
针对一起500kV母线差动保护的动作情况，分析其动作原因、故障点位置及现场检查过程，供同行借鉴、参考。
标签：母线差动保护；开关间短引线保护；绝缘电阻
1 概述
某水电站500kV系统采用一台半断路器接线方式（主接线如图1所示），GIS设备采用型号为ZF-550的成套设备。500kV母线保护双重化配置，第一套采用RCS-915GD母差保护装置，第二套采用SGB-750系列母差保护装置。T区开关间短引线保护双重化配置，均采用PSL608U短引线保护装置。母差保护与开关间短引线保护交叉配置，无保护死区。2012年4月19日6时23分，500kV #2M母差保护、5032和5033开关间短引线保护动作跳闸，跳开5013、5023、5033、5032开关。
2 保护及自动装置数据分析
保护动作情况发生后，保护人员到现场检查核对装置动作情况，查看装置动作报文及录波文件，首先排除了装置误动作的可能性，保护及自动装置数据简述如下：
（1）500kV #2M母差保护A套动作报告显示：2010-04-19 06：23：00：362保护启动，经5ms后变化量差动动作，选相B，发5013、5023、5033开关跳闸令，经21ms后稳态量差动动作，选相B，装置检测最大差动电流为2.81A。
（2）500kV #2母差保护B套动作报告显示：2012年4月19日 6时23分0秒保护启动，经12ms母差B相差动动作，装置检测B相差动电流为2.761A，制动电流为2.771A。装置录波波形简图如图2所示。
（3）#4机保护A套（GIS侧）短引线保护动作报告显示： 2012年4月19日 6时23分0秒365毫秒保护启动，经5ms短引线差动保护动作并出口，检测到B相差流为0.891A，58ms后保护动作返回。
（4）#4機保护B套（GIS侧）短引线保护动作报告显示：2012年4月19日6时23分0秒365毫秒保护启动，经3ms短引线差动保护动作并出口，检测到B相差流为0.723A，57ms后保护动作返回。装置录波波形简图如图3所示。
