word . . 母线保护及失灵保护
辛伟
母线保护：
母线是发电厂和变电站重要组成部分之一。母线又称汇流排，是汇集电能及分配电能的重要设备。运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。母线的故障类型主要有单相接地故障，两相接地短路故障及三相短路故障。两相短路故障的几率较少。
当发电厂和变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备及破坏系统的稳定性，从而造成全厂或全变电站大停电，乃至全电力系统瓦解。因此，设置动作可靠、性能良好的母线保护，使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求：
与其他主设备保护相比，对母线保护的要求更苛刻。
（1）高度的安全性和可靠性
母线保护的拒动及误动将造成严重的后果。母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
（2）选择性强、动作速度快
母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
母差保护的分类：
母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护；母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路，在无电源元件上的电流互感器不接入差动回路。母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护（阻抗母线差动保护）、带速饱和电流互感器的电流式母线保护等。

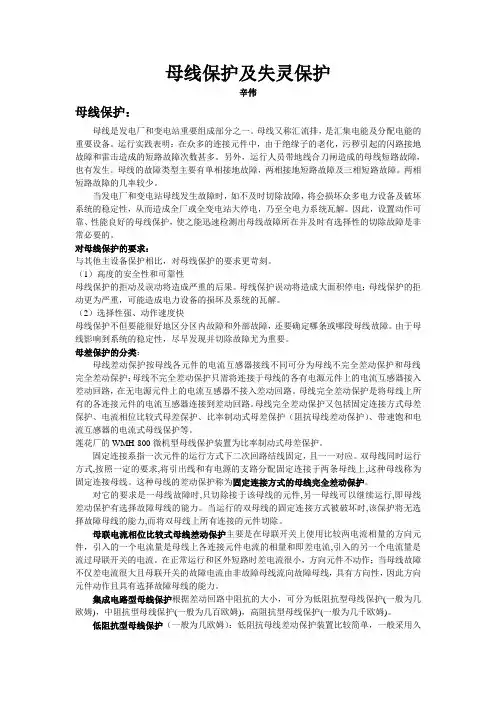

母线保护及失灵保护
辛伟
母线保护：
母线是发电厂和变电站重要组成部分之一。母线又称汇流排，是汇集电能及分配电能的重要设备。运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。母线的故障类型主要有单相接地故障，两相接地短路故障及三相短路故障。两相短路故障的几率较少。
当发电厂和变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备及破坏系统的稳定性，从而造成全厂或全变电站大停电，乃至全电力系统瓦解。因此，设置动作可靠、性能良好的母线保护，使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求：
与其他主设备保护相比，对母线保护的要求更苛刻。
（1）高度的安全性和可靠性
母线保护的拒动及误动将造成严重的后果。母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
（2）选择性强、动作速度快
母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
母差保护的分类：
母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护；母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路，在无电源元件上的电流互感器不接入差动回路。母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护（阻抗母线差动保护）、带速饱和电流互感器的电流式母线保护等。
莲花厂的WMH-800微机型母线保护装置为比率制动式母差保护。
固定连接系指一次元件的运行方式下二次回路结线固定，且一一对应。双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。这种母线的差动保护称为固定连接方式的母线完全差动保护。

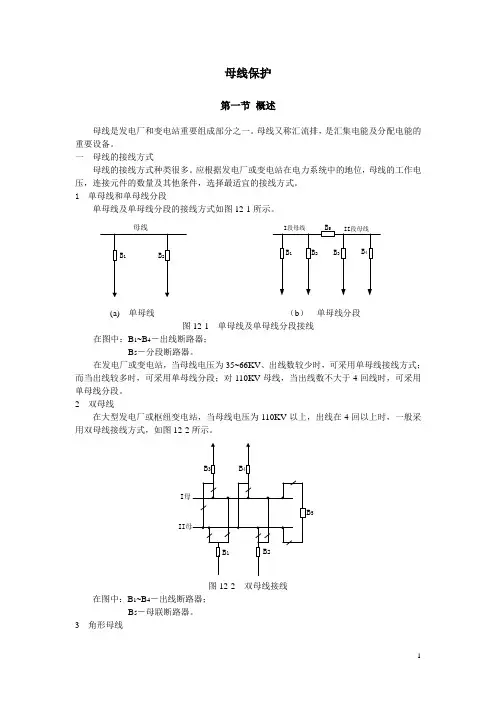

1 母线保护
第一节 概述
母线是发电厂和变电站重要组成部分之一。母线又称汇流排，是汇集电能及分配电能的重要设备。
一 母线的接线方式
母线的接线方式种类很多。应根据发电厂或变电站在电力系统中的地位，母线的工作电压，连接元件的数量及其他条件，选择最适宜的接线方式。
1 单母线和单母线分段
单母线及单母线分段的接线方式如图12-1所示。
B1B2母线 B1B5B4B3B2I段母线II段母线
(a) 单母线 （b） 单母线分段
图12-1 单母线及单母线分段接线
在图中：B1~B4－出线断路器；
B5－分段断路器。
在发电厂或变电站，当母线电压为35~66KV、出线数较少时，可采用单母线接线方式；而当出线较多时，可采用单母线分段；对110KV母线，当出线数不大于4回线时，可采用单母线分段。
2 双母线
在大型发电厂或枢纽变电站，当母线电压为110KV以上，出线在4回以上时，一般采用双母线接线方式，如图12-2所示。
B2B3B4B1B5I母II母
图12-2 双母线接线
在图中：B1~B4－出线断路器；
B5－母联断路器。
3 角形母线 2 出线回路不多的发电厂，其高压母线可采用角形接线。如图12-3所示。
B1B2B3B4
图12-3 角形接线母线
在图中：B1~B4－出线断路器。
4 23断路器母线
当母线故障时，为减少停电范围，220KV及以上电压等级的母线可采用23断路器母线的接线方式。其接线如图12-4所示。
B1B2B3B4B5B6I母II母
图12-4 23断路器母线接线方式
在图12-4中：B1~B6－出线断路器。
断路器B1~B3组成一串；断路器B4~B6组成另一串。B2~B5叫串中间断路器。
二 母线的故障
在大型发电厂和枢纽变电站，母线连接元件甚多。主要连接元件除出线单元之外，尚有TV、电容器等。
运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。

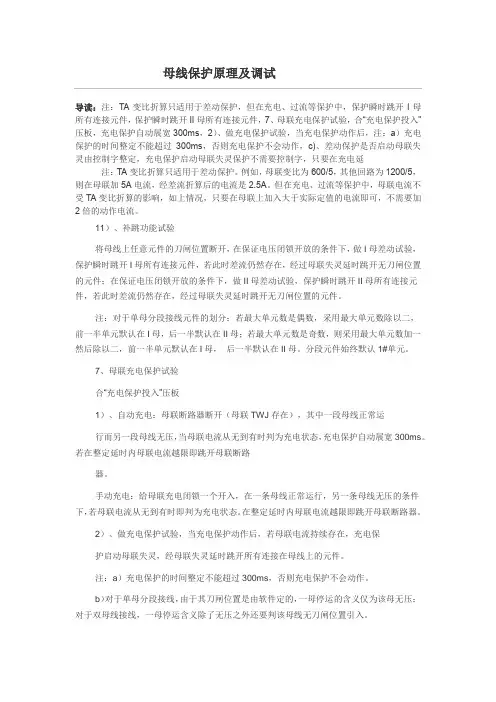

母线保护原理及调试
导读：注：TA变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开I母所有连接元件，保护瞬时跳开II母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延
注：TA变比折算只适用于差动保护。例如，母联变比为600/5，其他回路为1200/5，则在母联加5A电流，经差流折算后的电流是2.5A。但在充电、过流等保护中，母联电流不受TA变比折算的影响，如上情况，只要在母联上加入大于实际定值的电流即可，不需要加2倍的动作电流。
11）、补跳功能试验
将母线上任意元件的刀闸位置断开，在保证电压闭锁开放的条件下，做I母差动试验，保护瞬时跳开I母所有连接元件，若此时差流仍然存在，经过母联失灵延时跳开无刀闸位置的元件；在保证电压闭锁开放的条件下，做II母差动试验，保护瞬时跳开II母所有连接元件，若此时差流仍然存在，经过母联失灵延时跳开无刀闸位置的元件。
注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在I母，后一半默认在II母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在I母，后一半默认在II母。分段元件始终默认1#单元。
7、母联充电保护试验
合“充电保护投入”压板
1）、自动充电：母联断路器断开（母联TWJ存在），其中一段母线正常运
行而另一段母线无压，当母联电流从无到有时判为充电状态，充电保护自动展宽300ms。若在整定延时内母联电流越限即跳开母联断路
器。
手动充电：给母联充电闭锁一个开入，在一条母线正常运行，另一条母线无压的条件下，若母联电流从无到有时即判为充电状态。在整定延时内母联电流越限即跳开母联断路器。
