电梯调试方案

保存期限：4年

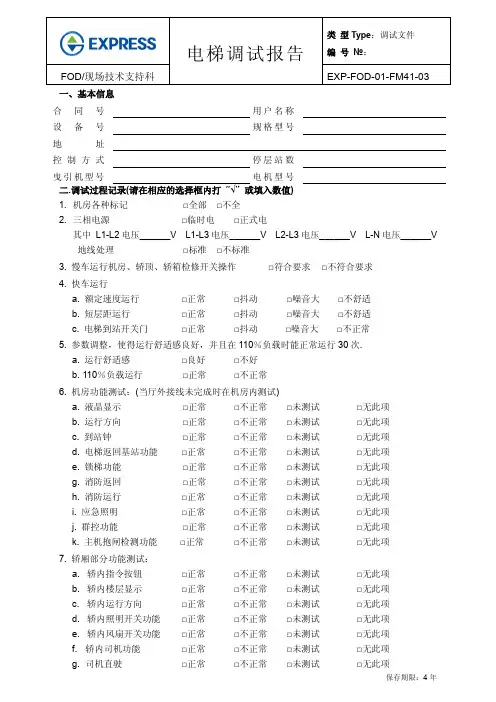

电梯调试报告 类 型Type：调试文件

编 号 №：

FOD/现场技术支持科 EXP-FOD-01-FM41-03

一、基本信息 合同号 用户名称

设备号 规格型号

地址

控制方式 停层站数

曳引机型号 电机型号 二.调试过程记录(请在相应的选择框内打 “√” 或填入数值)

1. 机房各种标记 □全部 □不全

2. 三相电源 □临时电 □正式电

其中 L1-L2电压______V L1-L3电压______V L2-L3电压______V L-N电压______V

地线处理 □标准 □不标准

3. 慢车运行机房、轿顶、轿箱检修开关操作 □符合要求 □不符合要求

4. 快车运行

a. 额定速度运行 □正常 □抖动 □噪音大 □不舒适

b. 短层距运行 □正常 □抖动 □噪音大 □不舒适

c. 电梯到站开关门 □正常 □抖动 □噪音大 □不正常

5. 参数调整，使得运行舒适感良好，并且在110％负载时能正常运行30次.

a. 运行舒适感 □良好 □不好

b. 110％负载运行 □正常 □不正常

6. 机房功能测试：(当厅外接线未完成时在机房内测试)

a. 液晶显示 □正常 □不正常 □未测试 □无此项

b. 运行方向 □正常 □不正常 □未测试 □无此项

c. 到站钟 □正常 □不正常 □未测试 □无此项

d. 电梯返回基站功能 □正常 □不正常 □未测试 □无此项

e. 锁梯功能 □正常 □不正常 □未测试 □无此项

g. 消防返回 □正常 □不正常 □未测试 □无此项

h. 消防运行 □正常 □不正常 □未测试 □无此项

i. 应急照明 □正常 □不正常 □未测试 □无此项

j. 群控功能 □正常 □不正常 □未测试 □无此项

k. 主机抱闸检测功能 □正常 □不正常 □未测试 □无此项

7. 轿厢部分功能测试：

a. 轿内指令按钮 □正常 □不正常 □未测试 □无此项

b. 轿内楼层显示 □正常 □不正常 □未测试 □无此项

动力电源操纵盘电气开关

110

测试人员签字：合同号电梯编号

变频器设定高速：中速：

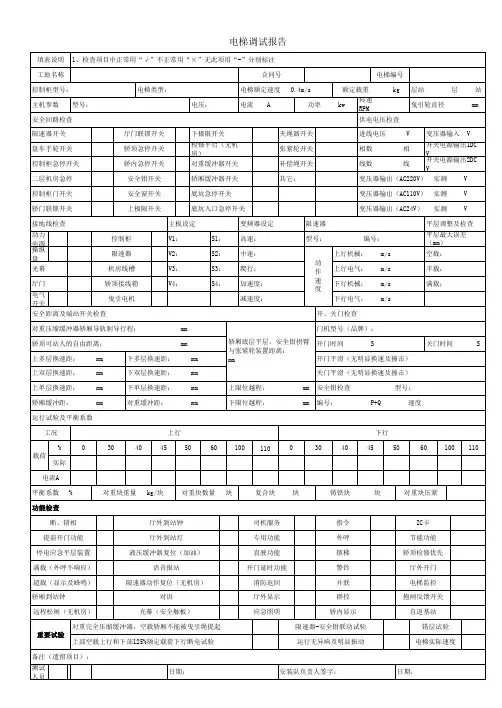

日期：安装队负责人签字：日期：备注（遗留项目）：错层试验电梯实际速度10060454550厅外到站钟厅外到站灯液压缓冲器复位（加油）语音报站限速器动作复位（无机房）对讲400功能检查自返基站重要试验对重完全压缩缓冲器，空载轿厢不能被曳引绳提起上部空载上行和下部125%额定载荷下行断电试验限速器-安全钳联动试验运行无异响及明显振动光幕（安全触板）IC卡节能功能轿顶检修优先厅外开门电梯监控抱闸反馈开关厅外显示应急照明指令外呼锁梯警铃并联群控轿内显示轿厢到站钟远程松闸（无机房）断、错相提前开门功能停电应急平层装置满载（外呼不响应）超载（显示及蜂鸣）司机服务专用功能直驶功能 开门延时功能消防返回平衡系数 %对重块重量 kg/块对重块数量 块复合块 块铸铁块 块对重块压紧工况上行30下行4030110对重压缩缓冲器轿厢导轨制导行程： mm轿顶可站人的自由距离： mm下多层换速距： mm下双层换速距： mm下单层换速距： mm对重缓冲距： mm电流A额定载重 kg

上行机械： m/s上行电气： m/s下行机械： m/s下行电气： m/s主板设定

100电梯调试报告填表说明工地名称主机参数电梯类型：

V1：型号：电压：电流 A转速 RPM

60控制柜型号：

爬行：安全钳检查 型号：编号： P+Q 速度 光幕厅门

%50加速度：减速度：开、关门检查开门时间 S门机型号（品牌）：满载：开门平滑（无明显换速及撞击）关门平滑（无明显换速及撞击）动作速度V2：V3：电梯额定速度 0.4m/s进线电压 V相数 相厅门联锁开关轿顶急停开关夹绳器开关功率 kw1、检查项目中正常用“√”不正常用“×”无此项用“-”分别标注供电电压检查

关门时间 S变压器输出（AC220V） 实测 V变压器输出（AC110V） 实测 V变压器输出（AC24V） 实测 V曳引轮直径 mm平层最大误差（mm）空载：半载：线数 线层站 层 站变压器输入 V开关电源输出1DC V限速器型号： 编号：

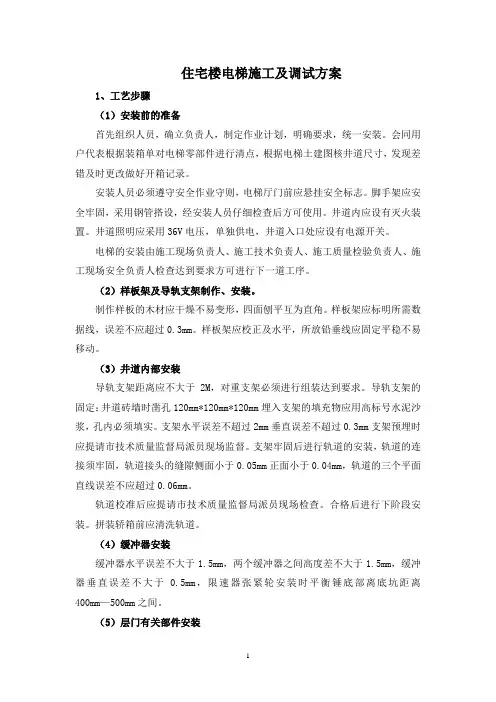

1 住宅楼电梯施工及调试方案

1、工艺步骤

（1）安装前的准备

首先组织人员，确立负责人，制定作业计划，明确要求，统一安装。会同用户代表根据装箱单对电梯零部件进行清点，根据电梯土建图核井道尺寸，发现差错及时更改做好开箱记录。

安装人员必须遵守安全作业守则，电梯厅门前应悬挂安全标志。脚手架应安全牢固，采用钢管搭设，经安装人员仔细检查后方可使用。井道内应设有灭火装置。井道照明应采用36V电压，单独供电，井道入口处应设有电源开关。

电梯的安装由施工现场负责人、施工技术负责人、施工质量检验负责人、施工现场安全负责人检查达到要求方可进行下一道工序。

（2）样板架及导轨支架制作、安装。

制作样板的木材应干燥不易变形，四面刨平互为直角。样板架应标明所需数据线，误差不应超过0.3mm。样板架应校正及水平，所放铅垂线应固定平稳不易移动。

（3）井道内部安装

导轨支架距离应不大于2M，对重支架必须进行组装达到要求。导轨支架的固定：井道砖墙时凿孔120mm*120mm*120mm埋入支架的填充物应用高标号水泥沙浆，孔内必须填实。支架水平误差不超过2mm垂直误差不超过0.3mm支架预埋时应提请市技术质量监督局派员现场监督。支架牢固后进行轨道的安装，轨道的连接须牢固，轨道接头的缝隙侧面小于0.05mm正面小于0.04mm，轨道的三个平面直线误差不应超过0.06mm。

轨道校准后应提请市技术质量监督局派员现场检查。合格后进行下阶段安装。拼装轿箱前应清洗轨道。

（4）缓冲器安装

缓冲器水平误差不大于1.5mm，两个缓冲器之间高度差不大于1.5mm，缓冲器垂直误差不大于0.5mm，限速器张紧轮安装时平衡锤底部离底坑距离400mm—500mm之间。

（5）层门有关部件安装 2 1）层门地坎与建筑物基准线误差均应小于+1mm。

2）层门门套水平误差及垂直误差均应不大于1/1000。

3）层门与层门、门套、地坎间隙均不大于8 mm。

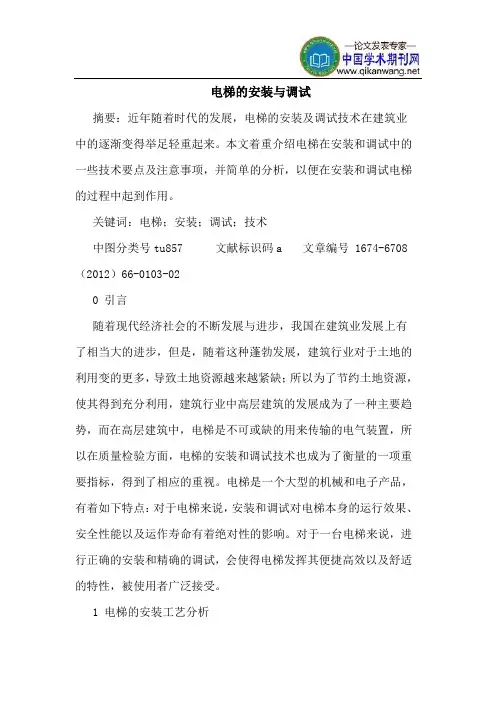

电梯的安装与调试

摘要：近年随着时代的发展，电梯的安装及调试技术在建筑业中的逐渐变得举足轻重起来。本文着重介绍电梯在安装和调试中的一些技术要点及注意事项，并简单的分析，以便在安装和调试电梯的过程中起到作用。

关键词：电梯；安装；调试；技术

中图分类号tu857 文献标识码a 文章编号 1674-6708（2012）66-0103-02

0 引言

随着现代经济社会的不断发展与进步，我国在建筑业发展上有了相当大的进步，但是，随着这种蓬勃发展，建筑行业对于土地的利用变的更多，导致土地资源越来越紧缺；所以为了节约土地资源，使其得到充分利用，建筑行业中高层建筑的发展成为了一种主要趋势，而在高层建筑中，电梯是不可或缺的用来传输的电气装置，所以在质量检验方面，电梯的安装和调试技术也成为了衡量的一项重要指标，得到了相应的重视。电梯是一个大型的机械和电子产品，有着如下特点：对于电梯来说，安装和调试对电梯本身的运行效果、安全性能以及运作寿命有着绝对性的影响。对于一台电梯来说，进行正确的安装和精确的调试，会使得电梯发挥其便捷高效以及舒适的特性，被使用者广泛接受。

1 电梯的安装工艺分析

电梯安装的主要流程有以下几部分：稳定样板架与吊线、导轨支架和导轨安装、对重安装、轿厢安装、厅门安装、井道机械设备安装、钢丝绳安装、电气设备安装、整机调试。

1）安装样板架与稳定吊线：在安装样本架之前首先我们要进行的是脚手架的搭建，脚手架应选择在井道板下的1.5m~1.7m处放置立管，在顶层的立管应选择四根短管的样式为宜，这样可以使得样板架的安装较为稳固，脚手架的排管的距离一般选择1.4m~1.7m，每层铺设的板架要达到总面积的2/3，使工作人员便于攀登，增加安全系数。这些工作都结束后，我们在井道的顶板下方约1m处将角钢固定在井道壁上，将样板木支架放在其上，对端部进行固定，这部分在固定时必须垫实且保持水平，误差不能超过千分之三。其次的工作是吊线的稳定，其位置要以架板高度为基准，对重的中心线应距离墙壁或者轿厢有不少于50mm的距离。此过程要反复核准图纸与实物尺寸；
