电梯设备调试方案

设备调试方案

一，项目试运行程序与责任分工

（一）试运行的阶段

1，试运行目的。是检验单台机器和生产装置的制造、安装质量、机械性能或系统的综合性能，能否达到生产出合格产品的要求。

2，试运行阶段的划分。分为单机试运行、联动试运行、负荷试运行等阶段。前一阶段试运行是后一阶段的准备，后一阶段的试运行必须在前一阶段完成后进行。

1）单机试运行。指现场安装的驱动装置的空负荷运转或单台机器以空气、水等代设计的工作介质进行的模拟负荷试运行。单机试运行属于工程施工安装阶段的工作内容。但确因受介质限制或必须带负荷才能运转而不能进行单机试运行的单台设备，按规定办理批准手续后，可留待负荷试运行阶段一并进行。

2）联动试运行。指对试运行范围内的机器、设备、管道、电气、自动控制系统等，在各自达到试运行标准后，以水、空气作为介质进行的模拟运行。联动试运行适于成套设备系统的大型工程。

3）负荷试运行。是指对指定的整个装置按设计文件规定的介质打通生产流程，进行指定装置的首发衔接的试运行，以检验其除生产产量指标外的全部性能，并生产出合格产品。负荷试运行是试运行的最终阶段，自装置接受原料开始至生产出合格新产品、生产考核结束为止。

（二）试运行责任分工及参加单位

1，单机试运行责任分工及参加单位

（1）单机试运行由施工单位负责。

（2）参加单位：施工单位 、监理单位、设计单位、建设单位、重要机械设备的生产厂家。

2，联运试运行责任分工及参加单位

（1）由建设单位（业主）组织 、指挥。建设单位工作内容包括：负责及时提供各种资源，编制联动试运行方案，选用和组织试运行操作操作人员，实施试运行操作。

（2）联运试运行参加单位：建设单位、生产单位、施工单位以及总承包单位、设计单位、监理单位、重要机械设备的生产厂家。

（3）施工单位工作内容。包括：负责岗位操作的监护，处理试运行过程中机器、设备、管道、电气、自动控制等系统出现的问题并进行技术指导。

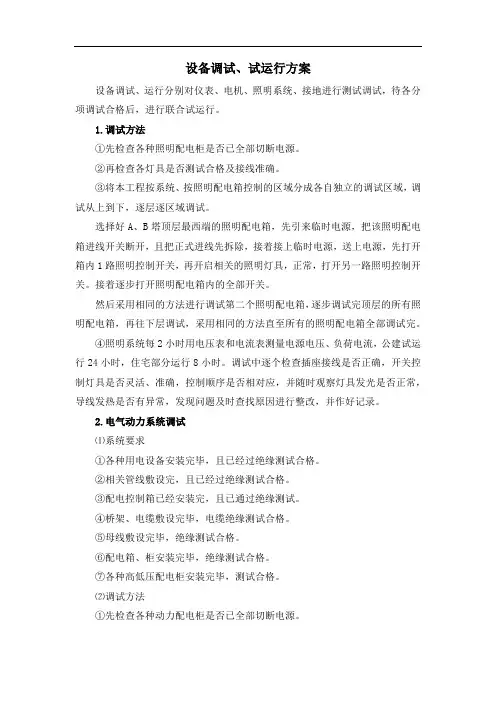

设备调试、试运行方案

设备调试、运行分别对仪表、电机、照明系统、接地进行测试调试，待各分项调试合格后，进行联合试运行。

1.调试方法

①先检查各种照明配电柜是否已全部切断电源。

②再检查各灯具是否测试合格及接线准确。

③将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。

选择好A、B塔顶层最西端的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。

然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。

④照明系统每2小时用电压表和电流表测量电源电压、负荷电流，公建试运行24小时，住宅部分运行8小时。调试中逐个检查插座接线是否正确，开关控制灯具是否灵活、准确，控制顺序是否相对应，并随时观察灯具发光是否正常，导线发热是否有异常，发现问题及时查找原因进行整改，并作好记录。

2.电气动力系统调试

⑴系统要求

①各种用电设备安装完毕，且已经过绝缘测试合格。

②相关管线敷设完，且已经过绝缘测试合格。

③配电控制箱已经安装完，且已通过绝缘测试。

④桥架、电缆敷设完毕，电缆绝缘测试合格。

⑤母线敷设完毕，绝缘测试合格。

⑥配电箱、柜安装完毕，绝缘测试合格。

⑦各种高低压配电柜安装完毕，测试合格。

⑵调试方法

①先检查各种动力配电柜是否已全部切断电源。

②再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。

③将本工程按系统、按配电箱控制的区域分成各自独立的调试区域。

3.电机系统调试

⑴电机调试运行步骤：

单机检查校验→线路绝缘摇测→控制回路接线→电机性能检查、接线→设备调整→供电回路电源电压测量、电机接线情况检查→单机无荷载启动→单机带荷载启动→数据记录

电梯调试平层方案

1. 背景介绍

电梯作为现代建筑的重要组成部分之一，在建筑物内提供垂直交通服务。为了确保电梯运行平稳和安全可靠，需要对电梯进行调试和优化。本文将介绍电梯调试的平层方案，旨在实现电梯在不同楼层的停靠时平稳准确。

2. 调试平层的重要性

在日常使用中，电梯在不同楼层的停靠过程中可能存在误差，导致乘客上下电梯时感到不舒适甚至不安全。因此，调试平层对于提升电梯的使用体验和安全性非常重要。通过使用合适的调试平层方案，可以保证电梯停靠准确、平稳，从而提升乘客的满意度和舒适度。

3. 调试平层的方法和步骤

3.1 初始设置

在进行调试平层之前，首先需要对电梯进行一些初始设置。这些设置包括：

• 设置基准楼层：选择一个作为基准的楼层，通常选择较低楼层或人流量较大的楼层。

• 设置开门和关门时间：根据实际情况，设置合适的开门和关门时间，以确保乘客安全进出电梯。

3.2 初步调试

在初始设置完成后，进行初步调试，主要包括以下步骤：

1. 检查电梯内部的按钮是否正常工作，包括开关门按钮、楼层选择按钮等。

2. 模拟乘客进出电梯，观察电梯在不同楼层的停靠情况。

3. 利用电梯的调试模式，调整开门和关门的时间，使得乘客能够顺利进出电梯。

3.3 精确调试

初步调试完成后，进行精确调试，以实现更准确的平层效果。具体步骤如下：

1. 控制电梯在基准楼层停靠，调整门的开启位置和开门时间，使得乘客能够方便快捷地进出电梯。 2. 控制电梯在其他楼层的停靠，检查电梯门是否与楼层门能够完全对齐，调整必要的参数来达到平稳停靠的效果。

3. 重复以上步骤，直到电梯在所有楼层的停靠都达到理想效果。

3.4 常见问题及处理方法

在调试平层的过程中，可能会出现一些常见问题，如误差较大、门的关闭速度过快等。针对这些问题，可以采取以下处理方法：

• 对误差较大的楼层进行重点调试，并逐步调整参数来减小误差。

• 调整门的关闭速度，使其与电梯停靠并关门的时间相匹配，确保乘客安全进出电梯。

电梯调试流程纲要

电梯安装调试方案

项目名称： 蓝光· COCO金沙

编着：

审查：

同意：

西子奥的斯电梯有限企业成都分企业

年 月 日

电梯调试方案

电梯调试详细内容 电梯调试流程纲要

1．电梯的调试运转阶段，请务必在井道、轿厢内无人的状况下进行！不然可能发生重要事故！

为了便于调试员的调试， 以以下出电梯调试时的次序， 在外头回路、 机械安装完整到位的状况下方可进行调试。

慢车调试前检查。

电梯进入调试阶段， 正确的调试是电梯正常安全运转的保障。 在调试时最少应有两人同时作业。若出现异样状况应立刻切断电源。

现场机械、电气接线的检查。

在系统上电前要进行外头接线的检查，保证人身及各零件的安全。

1）检查器件型号能否般配。

2）安全回路导通。

3）门锁回路导通且要靠谱。

4）井道通畅，轿厢无人，并且具备合适电梯运转的条件。

5）接地优秀。

6）外头依据厂家图纸正确接线。

7）每个开关工作正常、动作靠谱。

8）检查主回路相间阻值，检查能否存在对地短路现象。

9）确认电梯处于检修状态。

10）机械部分安装到位，不会造成设施破坏或人身安全。

编码器的检查。

编码器反应的脉冲信号是系统实现精准控制的重要保证， 特别是对同步电机的电梯， 其

安装不好很可能在慢车调试时出现飞车现象。所以在调试以前要侧重检查。

1）检查编码器安装能否牢固，接线靠谱。

2）检查编码器信号线与强电回路能否有分槽部署，防备扰乱。 电梯调试流程纲要

3）编码器连线最好直接从编码器连到控制柜，若连线不够长，需要延伸时，则延伸部分也应当用障蔽线，与编码器连结处用烙铁焊接。

4）编码器障蔽层在控制器一端接地靠谱。

电源检查。

1）系统上电以前要检查用户电源。其相间电压在 380V15%之内，每相不平行度不大于

3%。

2）主控板控制器进电 24V~COM间进电电压为 24V.

3) 检查总进线及开关容量应达到要求。

注意：系统进电电压高出同意值会造成破坏性结果， 要侧重检查， 直流电压应注意正负
