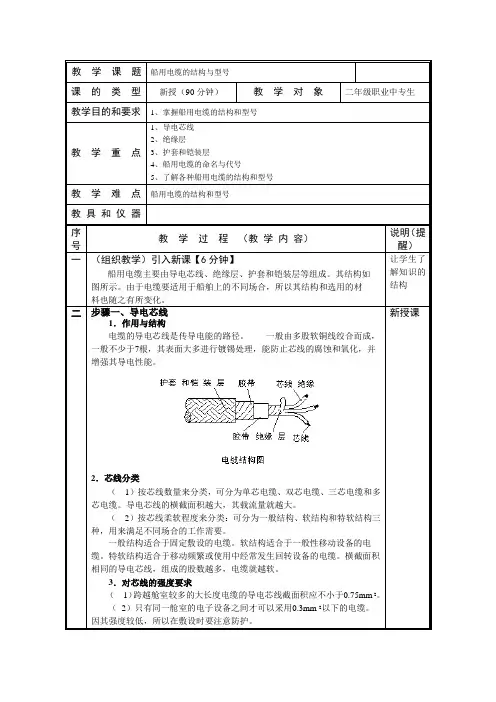

教 学 课 题 船用电缆的结构与型号

课 的 类 型 新授（90分钟） 教 学 对 象 二年级职业中专生

教学目的和要求 1、掌握船用电缆的结构和型号

教 学 重 点 1、导电芯线

2、绝缘层

3、护套和铠装层

4、船用电缆的命名与代号

5、了解各种船用电缆的结构和型号

教 学 难 点 船用电缆的结构和型号

教 具 和 仪 器

序

号 教 学 过 程 （教 学 内 容） 说明（提醒）

一

（组织教学）引入新课【6分钟】

船用电缆主要由导电芯线、绝缘层、护套和铠装层等组成。其结构如

图所示。由于电缆要适用于船舶上的不同场合，所以其结构和选用的材

料也随之有所变化。 让学生了解知识的结构

二 步骤一、导电芯线

1．作用与结构

电缆的导电芯线是传导电能的路径。 一般由多股软铜线绞合而成，

一般不少于7根，其表面大多进行镀锡处理，能防止芯线的腐蚀和氧化，并

增强其导电性能。

2．芯线分类

（ 1）按芯线数量来分类，可分为单芯电缆、双芯电缆、三芯电缆和多

芯电缆。导电芯线的横截面积越大，其载流量就越大。

（ 2）按芯线柔软程度来分类：可分为一般结构、软结构和特软结构三

种，用来满足不同场合的工作需要。

一般结构适合于固定敷设的电缆。软结构适合于一般性移动设备的电

缆。特软结构适合于移动频繁或使用中经常发生回转设备的电缆。横截面积相同的导电芯线，组成的股数越多，电缆就越软。

3．对芯线的强度要求

（ 1）跨越舱室较多的大长度电缆的导电芯线截面积应不小于0.75mm 2。

（ 2）只有同一舱室的电子设备之间才可以采用0.3mm 2以下的电缆。

因其强度较低，所以在敷设时要注意防护。 新授课 三 步骤二、绝缘层

1．作用

绝缘层的作用是隔离各导电芯线，以防止芯线对地或相线间短路。

2．常用绝缘材料的性能

（ 1）丁苯-天然橡皮：天然橡胶与丁苯橡胶混合而成，长期允许工作
