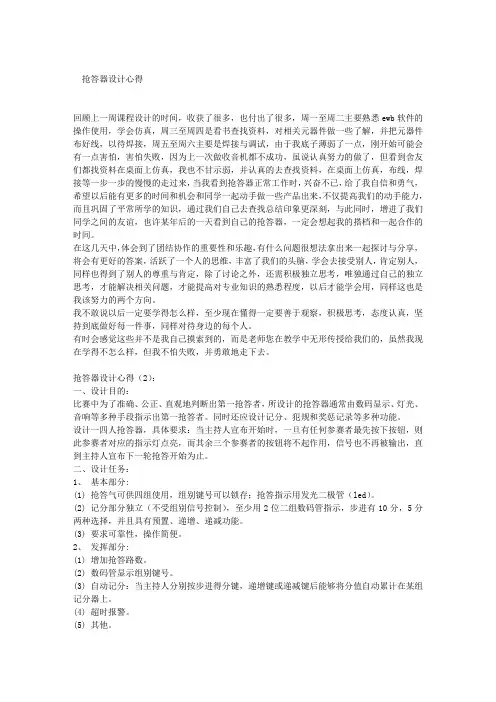

抢答器设计心得

回顾上一周课程设计的时间，收获了很多，也付出了很多，周一至周二主要熟悉ewb软件的操作使用，学会仿真，周三至周四是看书查找资料，对相关元器件做一些了解，并把元器件布好线，以待焊接，周五至周六主要是焊接与调试，由于我底子薄弱了一点，刚开始可能会有一点害怕，害怕失败，因为上一次做收音机都不成功，虽说认真努力的做了，但看到舍友们都找资料在桌面上仿真，我也不甘示弱，并认真的去查找资料，在桌面上仿真，布线，焊接等一步一步的慢慢的走过来，当我看到抢答器正常工作时，兴奋不已，给了我自信和勇气，希望以后能有更多的时间和机会和同学一起动手做一些产品出来，不仅提高我们的动手能力，而且巩固了平常所学的知识，通过我们自己去查找总结印象更深刻，与此同时，增进了我们同学之间的友谊，也许某年后的一天看到自己的抢答器，一定会想起我的搭档和一起合作的时间。

在这几天中，体会到了团结协作的重要性和乐趣，有什么问题很想法拿出来一起探讨与分享，将会有更好的答案，活跃了一个人的思维，丰富了我们的头脑，学会去接受别人，肯定别人，同样也得到了别人的尊重与肯定，除了讨论之外，还需积极独立思考，唯独通过自己的独立思考，才能解决相关问题，才能提高对专业知识的熟悉程度，以后才能学会用，同样这也是我该努力的两个方向。

我不敢说以后一定要学得怎么样，至少现在懂得一定要善于观察，积极思考，态度认真，坚持到底做好每一件事，同样对待身边的每个人。

有时会感觉这些并不是我自己摸索到的，而是老师您在教学中无形传授给我们的，虽然我现在学得不怎么样，但我不怕失败，并勇敢地走下去。

抢答器设计心得（2）：

一、设计目的：

比赛中为了准确、公正、直观地判断出第一抢答者，所设计的抢答器通常由数码显示、灯光、音响等多种手段指示出第一抢答者。同时还应设计记分、犯规和奖惩记录等多种功能。

设计一四人抢答器，具体要求：当主持人宣布开始时，一旦有任何参赛者最先按下按钮，则此参赛者对应的指示灯点亮，而其余三个参赛者的按钮将不起作用，信号也不再被输出，直到主持人宣布下一轮抢答开始为止。

课程设计(综合实验)报告

( 20 -- 20 年度第1 学期)

名称：课程或实验名称

题目：六路抢答器设计

院系：电气与电子工程学院

班级：电气1108班

学号：

学生姓名：陈子君

指导教师：刘向军

设计周数：一周

成绩：

日期：年月日

《电子技术》综合实验

任务书

一、目的与要求

1.目的

1.1综合实验是教学中必不可少的重要环节，通过综合实验巩固、深化和扩展学生的理论知识与初步的专业技能，提高综合运用知识的能力，逐步增强实际工程训练。

1.2注重培养学生正确的设计思想，掌握综合实验的主要内容、步骤和方法。

1.3培养学生获取信息和综合处理信息的能力、文字和语言表达能力以及协作工作能力。

1.4提高学生运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。

2.要求

2.1 能够根据设计任务和指标要求，综合运用电子技术课程中所学到的理论知识与实践技能独立完成一个设计课题。

2.2根据课题需要选择参考书籍，查阅手册、图表等有关文献资料。要求通过独立思考、深入钻研综合实验中所遇到的问题，培养自己分析、解决问题的能力。

2.3进一步熟悉常用电子器件的类型和特性，掌握合理选用的原则。

2.4学会电子电路的安装与调试技能，掌握常用仪器设备的正确使用方法。利用“观察、判断、实验、再判断”的基本方法，解决实验中出现的问题。

2.5学会撰写综合实验总结报告。

2.6通过综合实验，逐步形成严肃认真、一丝不苟、实事求是的工作作风和科学态度，培养学生树立一定的生产观点、经济观点和全局观点。要求学生在设计过程中，坚持勤俭节约的原则，从现有条件出发，力争少损坏元件。

2.7在综合实验过程中，要做到爱护公物、遵守纪律、团结协作、注意安全。

二、设计（实验）正文

2.1设计要求

设计一个智力竞赛抢答器，此抢答器可以容纳六组参赛队，每组设置一个抢答按扭供抢答者使用。设置一个“系统复位”或“抢答准备命令”按扭和一个“抢答开始命令”按扭供主持人使用。在主持人将系统复位并发出“抢答开始命令”后，若参赛者按下抢答按扭，就显示最先抢答者的组号，指示抢答有效，并以灯和声音警示。若系统复位但未发“抢答开始命令”，参赛者就

自主设计实验

5.6智力竞赛抢答器设计

1.实验目的

1）熟悉74LS174 D触发器的管脚排列及功能。

2）熟悉74LS00、74LS20与非门的管脚排列及功能。

3）设计相应的电路图，标注元器件参数，并进行实验。

2.总体设计方案或技术路线

利用74LS175 D触发器设计供四人用的智力竞赛抢答器，用以判断抢答优先权。

抢答开始之前，由主持人按下复位开关清除信号，所有的指示灯和数码管均熄灭。当主持人宣布“开始抢答”后，首先做出判断的参赛者立即按下按钮，对应的指示灯点亮，同时数码管显示该选手的序号，而其余三个参赛者的按钮将不起作用，信号也不再被输出，直到支持人再次清除信号为止。

数码管显示要求利用试验箱上的CD4511数码管实现。

但由于没有买到74LS175 D 触发器，故选择了74LS174 D触发器为六上升沿D触发器来替代作为实验中的主要器件。74LS174 D触发器输出仅有Q没有Q__，为实现功能通过74LS04非门或74LS00与非门来实现。

3.实验电路图

(1)芯片管脚排列图

74LS174

(2)初步设计电路

（3）改进后电路

完全用芯片连接

4. 仪器设备名称、型号

1）直流稳压电源 1台

2）数字万用表 1只

3）EEL-69模拟、数字电子技术实验箱 1台

74LS174D触发器，74LS00、74LS20与非门，74LS04非门，CD4511数码管，电阻，电容，导线若干。

5.理论分析或仿真分析结果

（1）理论分析

清零端R__D和时钟脉冲C是六个D触发器共用的。

抢答前先清零，1Q-4Q均为“0”，相应的发光二极管LED1-LED4都不亮；1Q__-4Q__均为“1”,与非门G1输出为“0”，扬声器不响。同时G2输出为“1”，将G3打开，时钟脉冲C可以经过G3进入D触发器的C端。此时，由于S1-S4均未按下，1D-4D均为“0”，所以触发器的状态不变。

抢答开始，若S1首先被按下，1D和1Q均变为“1”，相应的发光二极管LED1亮；1Q__变为“0”，G1的输出为“1”，扬声器发响。同时G2输出为“0”，将G3封闭，时钟脉冲C便不能经过G3进入D触发器。由于没有时钟脉冲，因此再次接着按下其他按钮，就不起作用了，触发器的状态不改变。

！

四路抢答器

设 计 报 告

专业：物理学 班级：09物理学2班

姓名：xxx 学号：1226

姓名：xxx 学号：1251

-

姓名：xxx 学号：1225

姓名：xxx 学号：1208

姓名：xxx 学号：1231

指导老师： xx

日期：2012年6月12日

摘要

抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。本设计是以四路抢答为基本理念，考虑到依需要设定限时和记数的原理，利用AT89C52单片机以及外围接口实现的抢答系统，利用单片机的定时器/ 计数器定时和记数的原理，将软件、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，蜂鸣器给出声响提示。同时系统能够实现：抢答开始后，若有选手先按动抢答按钮，该选手编号就会在显示器上显示同时蜂鸣器会发出音响，而且禁止其他选手抢答。优先抢答的选手的编号一直保持到主持人将系统清零为止。抢答器同时具有限时抢答功能。当主持人按下按钮后，定时器开始倒计时，并显示倒计时时间（15s）。如果时间已到，无人抢答，则本次抢答无效。本次实验巧妙运用单片机技术，大大的减少了电路的复杂性。

{

关键词：AT89C52 数码管 抢答器 计时

目录

一、设计任务和要求 ………………………………… 4

二、方案的选择的论证……………………………… 5

,

三、原理图…………………………………………… 7

四、电路图及工作原理……………………………… 9

五、组装与调试……………………………………… 10

六、电路的特点……………………………………… 12

七、元器件列表………………………………………13

八、参考文献…………………………………………13

九、感想和体会………………………………………13
