巷道封堵施工组织设计

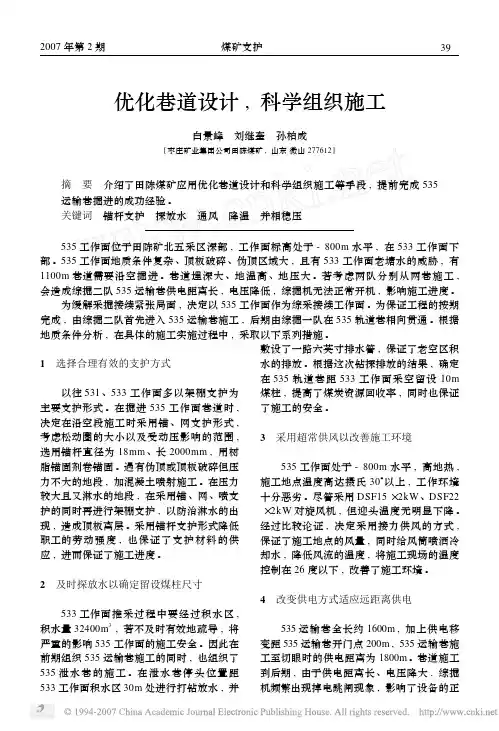

优化巷道设计,科学组织施工

白景峰　刘继奎　孙柏成[枣庄矿业集团公司田陈煤矿,山东微山277612]

摘　要　介绍了田陈煤矿应用优化巷道设计和科学组织施工等手段,提前完成535

运输巷掘进的成功经验。

关键词　锚杆支护　探放水　通风　降温　并相稳压

535工作面位于田陈矿北五采区深部,工作面标高处于-800m水平,在533工作面下

部。535工作面地质条件复杂、顶板破碎、伪顶区域大,且有533工作面老塘水的威胁,有

1100m巷道需要沿空掘进。巷道埋深大、地温高、地压大。若考虑两队分别从两巷施工,会造成综掘二队535运输巷供电距离长,电压降低,综掘机无法正常开机,影响施工进度。

为缓解采掘接续紧张局面,决定以535工作面作为综采接续工作面。为保证工程的按期

完成,由综掘二队首先进入535运输巷施工,后期由综掘一队在535轨道巷相向贯通。根据

地质条件分析,在具体的施工实施过程中,采取以下系列措施。

1　选择合理有效的支护方式

以往531、533工作面多以架棚支护为

主要支护形式。在掘进535工作面巷道时,决定在沿空段施工时采用锚、网支护形式,考虑松动圈的大小以及受动压影响的范围,选用锚杆直径为18mm、长2000mm,用树

脂锚固剂卷锚固。遇有伪顶或顶板破碎但压

力不大的地段,加混凝土喷射施工。在压力

较大且又淋水的地段,在采用锚、网、喷支

护的同时再进行架棚支护,以防治淋水的出

现,造成顶板离层。采用锚杆支护形式降低

职工的劳动强度,也保证了支护材料的供

应,进而保证了施工进度。

2　及时探放水以确定留设煤柱尺寸

533工作面推采过程中要经过积水区,积水量32400m3,若不及时有效地疏导,将

严重的影响535工作面的施工安全。因此在

前期组织535运输巷施工的同时,也组织了

535泄水巷的施工。在泄水巷停头位置距

533工作面积水区30m处进行打钻放水,并敷设了一路六英寸排水管,保证了老空区积

水的排放。根据这次钻探排放的结果,确定

在535轨道巷距533工作面采空留设10m煤柱,提高了煤炭资源回收率,同时也保证

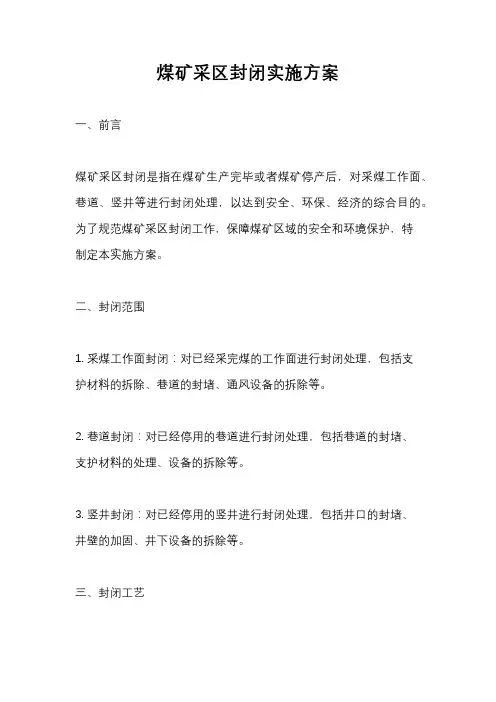

煤矿采区封闭实施方案

一、前言

煤矿采区封闭是指在煤矿生产完毕或者煤矿停产后，对采煤工作面、巷道、竖井等进行封闭处理，以达到安全、环保、经济的综合目的。为了规范煤矿采区封闭工作，保障煤矿区域的安全和环境保护，特制定本实施方案。

二、封闭范围

1. 采煤工作面封闭：对已经采完煤的工作面进行封闭处理，包括支护材料的拆除、巷道的封堵、通风设备的拆除等。

2. 巷道封闭：对已经停用的巷道进行封闭处理，包括巷道的封堵、支护材料的处理、设备的拆除等。

3. 竖井封闭：对已经停用的竖井进行封闭处理，包括井口的封堵、井壁的加固、井下设备的拆除等。

三、封闭工艺

1. 采煤工作面封闭工艺：首先进行支护材料的拆除，然后对巷道进行封堵，最后拆除通风设备等设备。

2. 巷道封闭工艺：对巷道进行封堵处理，包括填充封堵材料、加固巷道等。

3. 竖井封闭工艺：对竖井进行井口封堵、井壁加固等处理，同时拆除井下设备。

四、封闭安全

1. 封闭作业人员应具备相应的安全技术培训证书，严格遵守作业安全规程，佩戴必要的安全防护装备。

2. 封闭作业前应进行详细的封闭方案讨论，明确作业流程和作业责任人，确保封闭作业安全可控。

3. 封闭作业现场应设置明显的安全警示标识，保持作业现场通风畅通，确保作业人员安全。

五、封闭环保

1. 封闭作业应遵守环保相关法律法规，对封闭作业产生的废弃物进行分类处理，确保不对环境造成污染。

2. 封闭作业现场应设置固定的污水处理设施，对封闭作业过程中产生的污水进行处理，达到排放标准。

3. 封闭作业完成后，应进行环境监测，确保封闭作业对周边环境的影响在可控范围内。

六、封闭经济

1. 封闭作业应充分考虑经济性，合理利用封闭后的设备和材料，降低封闭成本。

2. 封闭作业应与后续开发规划相结合，合理规划封闭后矿区的再利用方案，实现资源的可持续利用。

3. 封闭作业完成后，应进行经济效益评估，为矿区封闭后的再利用提供参考依据。

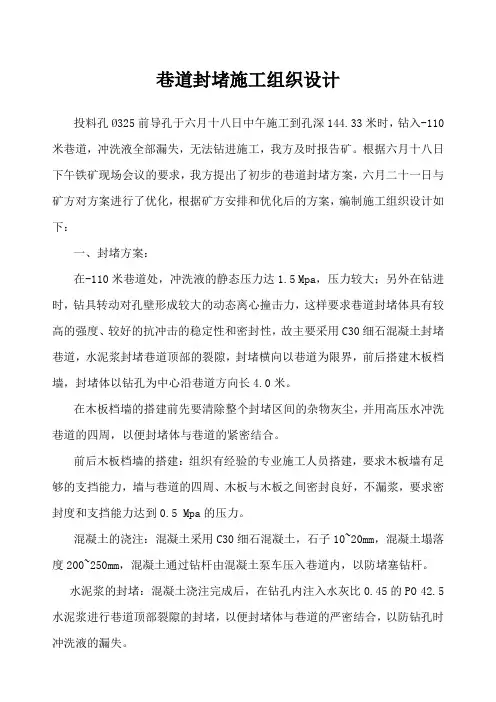

巷道封堵施工组织设计

投料孔Ø325前导孔于六月十八日中午施工到孔深144.33米时，钻入-110米巷道，冲洗液全部漏失，无法钻进施工，我方及时报告矿。根据六月十八日下午铁矿现场会议的要求，我方提出了初步的巷道封堵方案，六月二十一日与矿方对方案进行了优化，根据矿方安排和优化后的方案，编制施工组织设计如下：

一、封堵方案：

在-110米巷道处，冲洗液的静态压力达1.5 Mpa，压力较大；另外在钻进时，钻具转动对孔壁形成较大的动态离心撞击力，这样要求巷道封堵体具有较高的强度、较好的抗冲击的稳定性和密封性，故主要采用C30细石混凝土封堵巷道，水泥浆封堵巷道顶部的裂隙，封堵横向以巷道为限界，前后搭建木板档墙，封堵体以钻孔为中心沿巷道方向长4.0米。

在木板档墙的搭建前先要清除整个封堵区间的杂物灰尘，并用高压水冲洗巷道的四周，以便封堵体与巷道的紧密结合。

前后木板档墙的搭建：组织有经验的专业施工人员搭建，要求木板墙有足够的支挡能力，墙与巷道的四周、木板与木板之间密封良好，不漏浆，要求密封度和支挡能力达到0.5 Mpa的压力。

混凝土的浇注：混凝土采用C30细石混凝土，石子10~20mm，混凝土塌落度200~250mm，混凝土通过钻杆由混凝土泵车压入巷道内，以防堵塞钻杆。

水泥浆的封堵：混凝土浇注完成后，在钻孔内注入水灰比0.45的PO 42.5水泥浆进行巷道顶部裂隙的封堵，以便封堵体与巷道的严密结合，以防钻孔时冲洗液的漏失。

在巷道封堵候凝3天后进行Ø325的前导孔施工。

二、施工组织及进度安排：

1、 施工组织：

负责人：

指挥：

技术：

地面工长：

井下工长：

（下井人员：）

3、施工工序及进度计划：

井下电力的架通 0.5天

巷道内杂物的清除及木板挡墙材料的运送 0.5天

木板挡墙的搭建 0.5天 混凝土的浇注、水泥浆的浇注 0.5天

候凝 3天

３８　河北煤炭　２００６年第４期　

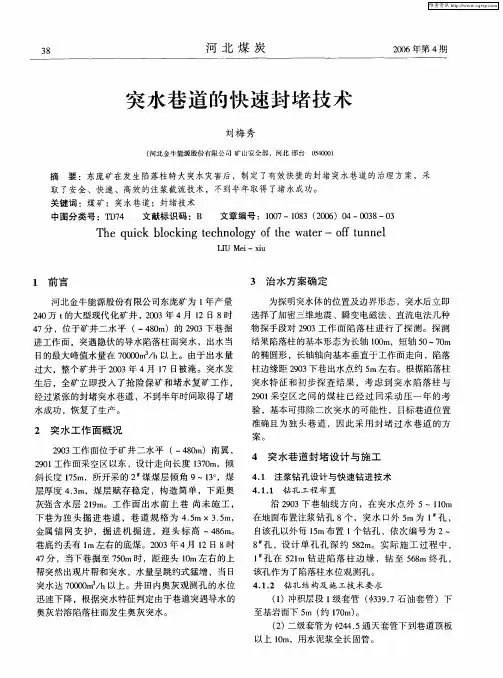

突水巷道的快速封堵技术　

刘梅秀　

（河北金牛能源股份有限公司矿山安全部，河北邢台０５４０００）　

摘　要：东庞矿在发生陷落柱特大突水灾害后，制定了有效快捷的封堵突水巷道的治理方案，采　

取了安全、快速、高效的注浆截流技术，不到半年取得了堵水成功。　

关键词：煤矿；突水巷道；封堵技术　中图分类号：ＴＤ７４　文献标识码：Ｂ　文章编号：１００７—１０８３（２００６）０４—００３８—０３　

Ｔｈｅ　ｑｕｉｃｋ　ｂｌｏｃｋｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ｔｈｅ　ｗａｔｅｒ—ｏｆｆ　ｔｕｎｎｅｌ　

Ｔｌ兀Ｉ　Ｍｅｉ—ｘｉｕ　

１前言　３治水方案确定　

河北金牛能源股份有限公司东庞矿为１年产量　２４０万ｔ的大型现代化矿井，２００３年４月１２日８时　

４７分，位于矿井二水平（一４８０ｍ）的２９０３下巷掘　

进工作面，突遇隐伏的导水陷落柱而突水，出水当　日的最大峰值水量在７００Ｏｍ３／ｈ以上。由于出水量　

过大，整个矿井于２００３年４月１７日被淹。突水发　

生后，全矿立即投入了抢险保矿和堵水复矿工作，　

经过紧张的封堵突水巷道，不到半年时间取得了堵　

水成功，恢复了生产。　

２突水工作面概况　

２９０３工作面位于矿井二水平（一４８０ｍ）南翼，　２９０１工作面采空区以东，设计走向长度１３７０ｍ，倾　

斜长度１７５ｍ，所开采的２　煤煤层倾角９～１３。，煤　层厚度４．３ｍ，煤层赋存稳定，构造简单，下距奥　

灰强含水层２１９ｍ。工作面出水前上巷尚未施工，　

下巷为独头掘进巷道，巷道规格为４．５ｍ　Ｘ　３．５ｍ，　金属锚网支护，掘进机掘进，迎头标高一４８６ｍ。　

巷底约丢有ｌｍ左右的底煤。２００３年４月１２日８时　

４７分，当下巷掘至７５０ｍ时，距迎头１０ｍ左右的上　

帮突然出现片帮和突水，水量呈跳约式猛增，当日　突水达７００ＯＯｍ３／ｈ以上。井田内奥灰观测孔的水位　

迅速下降，根据突水特征判定由于巷道突遇导水的　

奥灰岩溶陷落柱而发生奥灰突水。　为探明突水体的位置及边界形态，突水后立即　选择了加密三维地震、瞬变电磁法、直流电法几种
