家庭采暖方案

施工组织设计

第 1 页 / 共 20 页 目 录

一、工程概况

二、施工方法及步骤

（一）室内采暖管道安装施工工艺

（二）、散热器安装施工工艺

（三）、管道、设备防腐施工工艺

（四）、管道及设备的保温施工工艺

三、 压力试验

（ 一 ）管 道 试 压 准 备

（二）水压试验程序

（ 三）管道清洗

四、 质量和工期保证措施

（一）质量保证措施

（二）施工工期保证措施

（三）安全、文明及环保措施

（四）人员管理

施工组织设计

第 2 页 / 共 20 页

施工方案

一、工程概况

1. 工程名称：******采暖工程、桃源小学安装塑钢窗工程（一标段）

2. 工程地点：***

二、施工方法及步骤

（一）室内采暖管道安装施工工艺

1 范围

本工艺标准适用于民用及一般工业建筑热水温度不超过150℃的采暖管道安装工程。2

施工准备

2.1 材料要求：

2.1.1 管材：碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2.1.2 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。

2.1.3 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。

2.1.4 其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。

2.2 主要机具：

2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2 工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。

2.2.3 其它：钢卷尺、水平尺、线坠、粉笔，小线等。

目 录

一、工程概况

二、施工方法及步骤

（一）室内采暖管道安装施工工艺

（二）、散热器安装施工工艺

（三）、管道、设备防腐施工工艺

（四）、管道及设备的保温施工工艺

三、 压力试验

（ 一 ）管 道 试 压 准 备

（二）水压试验程序

（ 三）管道清洗

四、 质量和工期保证措施

（一）质量保证措施

（二）施工工期保证措施

（三）安全、文明及环保措施

（四）人员管理

施工方案

一、工程概况

1. 工程名称：******采暖工程、桃源小学安装塑钢窗工程（一标段）

2. 工程地点：***

二、施工方法及步骤

（一）室内采暖管道安装施工工艺

1 范围

本工艺标准适用于民用及一般工业建筑热水温度不超过150℃的采暖管道安装工程。2

施工准备

2.1 材料要求：

2.1.1 管材：碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2.1.2 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。

2.1.3 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。

2.1.4 其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。

2.2 主要机具：

2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2 工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。

2.2.3 其它：钢卷尺、水平尺、线坠、粉笔，小线等。

2.3 作业条件

2.3.1 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。 2.3.2 立管安装必须在确定准确的地面标高后进行。

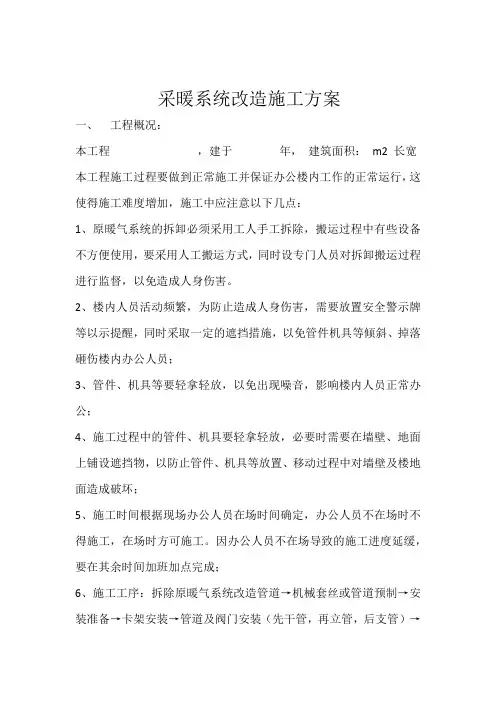

采暖系统改造施工方案

一、 工程概况：

本工程 ，建于 年， 建筑面积： m2 长宽

本工程施工过程要做到正常施工并保证办公楼内工作的正常运行，这使得施工难度增加，施工中应注意以下几点：

1、原暖气系统的拆卸必须采用工人手工拆除，搬运过程中有些设备不方便使用，要采用人工搬运方式，同时设专门人员对拆卸搬运过程进行监督，以免造成人身伤害。

2、楼内人员活动频繁，为防止造成人身伤害，需要放置安全警示牌等以示提醒，同时采取一定的遮挡措施，以免管件机具等倾斜、掉落砸伤楼内办公人员；

3、管件、机具等要轻拿轻放，以免出现噪音，影响楼内人员正常办公；

4、施工过程中的管件、机具要轻拿轻放，必要时需要在墙壁、地面上铺设遮挡物，以防止管件、机具等放置、移动过程中对墙壁及楼地面造成破坏；

5、施工时间根据现场办公人员在场时间确定，办公人员不在场时不得施工，在场时方可施工。因办公人员不在场导致的施工进度延缓，要在其余时间加班加点完成；

6、施工工序：拆除原暖气系统改造管道→机械套丝或管道预制→安装准备→卡架安装→管道及阀门安装（先干管，再立管，后支管）→散热器安装→水压试验→系统冲洗→室外管道防腐保温→系统调试→后期恢复（墙面、地面瓷砖装修恢复、室内设施复位）→验收

7、拆除原暖气系统改造部分（室外采用气割，室内采用机械切割）

（1）为防止对原建筑环境等造成破坏，室内原有暖气系统尽量采用手工拆除方法，为加快施工进度，暖气片加切断阀和旁路可在各楼层同时进行。

（2）涉及吊顶拆除应尽量避免造成大的破坏，以便于后期恢复。

（3）拆除过程中应注意人身安全，避免立管倾斜、掉落，散热器砸伤工人及其他人员。同时对周围物品做好保护措施。拆除下来的管道、暖气罩、散热器等需整齐码放到指定地点。

8、安装准备

（1）认真熟悉改造要点，按改造图纸画出管路的位置、管径、预留口、坡向、阀门及支架位置，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。钢管在安装前应进行严格的管内除锈，清除杂质。

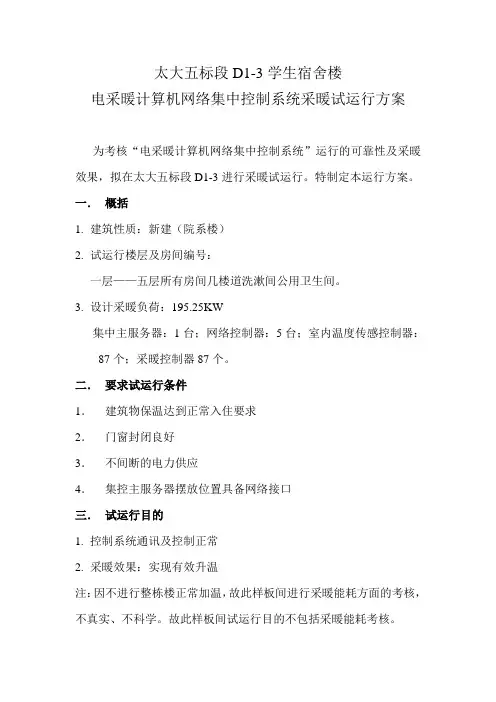

太大五标段D1-3学生宿舍楼

电采暖计算机网络集中控制系统采暖试运行方案

为考核“电采暖计算机网络集中控制系统”运行的可靠性及采暖效果，拟在太大五标段D1-3进行采暖试运行。特制定本运行方案。

一． 概括

1. 建筑性质：新建（院系楼）

2. 试运行楼层及房间编号：

一层——五层所有房间几楼道洗漱间公用卫生间。

3. 设计采暖负荷：195.25KW

集中主服务器：1台；网络控制器：5台；室内温度传感控制器：87个；采暖控制器87个。

二． 要求试运行条件

1． 建筑物保温达到正常入住要求

2． 门窗封闭良好

3． 不间断的电力供应

4． 集控主服务器摆放位置具备网络接口

三． 试运行目的

1. 控制系统通讯及控制正常

2. 采暖效果：实现有效升温

注：因不进行整栋楼正常加温，故此样板间进行采暖能耗方面的考核，不真实、不科学。故此样板间试运行目的不包括采暖能耗考核。 四．试运行方法

1.系统安装、调试完毕后，自2011-01-01至2011-1-16，个控制区域设定采暖温度：谷期时段（23：00—07：00）：20℃;平期时段(07:00-08:00 1:00-18:00):18℃;峰期时段(08:00-11:00

18:00-23:00):16℃.连续运行15天.

2.严格执行值班表、记录表,进行值班记录温度数据.

注:现场集控主服务器在不间断电源供电情况下,可形成15天完整的各房间温度记录曲线,备查.

五.试运行分析

1.通过运行可以考核出控制系统通信、控制的可靠性。

2.通过室内温度数据可以考核系统电热设备加温效果。

六．备注

正常供暖是在地面及墙体干燥的情况下进行，而试运行建筑的条件为刚健成，地面及墙体均处于潮湿状态，将有很大一部分能耗在试运行初期消耗在对地面及墙体烘干的汽化热上，且本样板间试运行初期已进入了冬季的严寒期，故将经过较长时间的持续加温才能达到正常供暖目标温度，这将影响试运行数据及电利用率的真实性。
