数字测图复习题有答案

一、判断题

1．野外数字采集就是使用全站仪或GPS RTK接收机在实地测定地形点位置..

V

2．测站信息主要包括测站点坐标或点号、仪器高、定向点坐标或点号、定向起始角度.. V

3．山脊线、山谷线、陡坎骨架线都是地性线.. V

4．在Auto CAD中任一图层都可以打开或关闭;可以设置不同颜色;可以锁定

不让编辑.. V

5．测点点号定位成图法在绘制平面图时不需要人工输入测点点号.. X

6．CASS屏幕菜单主要用于绘制平面图.. V

7．坐标定位成图法可以设置“节点”捕捉功能.. V

8．对象特征管理可以修改图元的图层、颜色、线形;甚至位置不可改.. X

9．绘制等高线应先建立数字高程模型三角网.. V

10．坐标定位成图法在绘制平面图时必须人工输入测点坐标测点点号..

X

11．一个地物是一个图块;一幅图也可以视为图块.. V

12．图块不“炸开”就不能进行编辑.. V

14．扫描仪扫描结果是栅格数据;必须经过矢量化才能得到线划地图.. V

15．“利用CASS扫描矢量化”只能使用右侧屏幕菜单;操作鼠标逐点采集数据;不能自动跟踪绘制曲线.. V

16. 通过地形图数字化得到的数字地形图;其地形要素的位置精度不会高于原地形图的精度.. V

17. 通过地形图数字化得到的数字地形图;其地形要素的位置精度比原地形图的精度高低.. X

18．CASS系统中的坐标数据文件是一种扩展名为“CAS”dat的图形文件..

X

19. 平板仪测图＋数字化仪数字化测图的模式简称电子平板.. X

20．数字测图可以实现作业自动化;信息数字化;采集、绘图、用图一体化..V

21.定位信息指独立地物定位点、文字注记定位点的位置信息点号.. X

22.野外数字测图比白纸测图精度高.. V

23.使用普通经纬仪也可以进行数字测图.. V

24．能同时测角、测距;并能自动计算坐标的电子仪器称为全站仪.. V

25．电磁波测距仪都是利用测定电磁波在测距仪和反射器之间直线传播往返时间间隔来计算距离的.. V

26．手扶跟踪数字化得到的是矢量数据.. V

27．扫描数字化得到的是栅格数据.. X

28．波特率是指采集数据的正确率传输速度.. X

29．数字测图中的草图只需记录地物点的连接关系及其属性;不需记录准确的点位.. V

30．无码作业是一种用全站仪或GPS接收机测定并自动记录地形点定位信息;而用手工记录其他绘图信息的野外数据采集方法.. V

简码是缩写的计算机内部绘图码.. X 31．无码作业是一种只测定地形特征点的定位信息;而不测定或不记录碎部点的特征代码属性信息和连接码连接信息的一种数据采集方法..

X

32.在指定区域内进行植被填充;所选取的复合线可以闭合也可不闭合. X

二、选择题

1. 数字测图是一种 B 测图技术..

A 图解法 B全解析法 C半解析法 D 图示法

7. 数字测图的 A 是数字测图系统的关键..

A软件 B 计算机 C 硬件 D 测绘仪器

9. 在空间数据结构的表现形式上;擅长描述地图实体的表现形式是

B ..

A 栅格数据结构 B 矢量数据结构 C 属性 D 灰度值

13. 在利用数字化仪进行地形图的数字化时;按下标器鼠标某个键时即将定标器上的十字丝交点在数字化感应板上的位置发送至计算机..这种操作方式被称为 B ..

A 连续式 B 点式 C 开关流式 D 步进式

19. 计算机屏幕坐标系是以屏幕 A 为原点;左至右的水平方向为x轴;上至下的垂直方向为y轴的直角坐标系..

A 左上角 B 左下角 C 右上角 D 右下角

24. 在曲线的光滑处理方法中;光滑后的曲线一定通过已知点的处理方法是 C

A 曲线拟合法 B 线形迭代法 C曲线内插法 D 曲线跟踪法 28. 大比例尺测图是指 C 比例尺测图..

A 1/500~1/1000 B 1/500~1/2000 C 1/500~1/5000 D

1/500~1/10000

30. 目前在大比例尺数字测图野外数据采集方式中;应用最多的是

B ..

A 摄影测量法 B 全站仪测量法 C RTK测量法 D 经纬仪测量法

32. 下面几种CASS系统中的数字成图方法中不属于测记式成图法的是

A ..

A电子平板测图法 B 简编码自动成图法

C引导文件自动成图法 D坐标定位成图法

33. 在几种CASS的成图方法中不属于无码作业方法的是 A ..

A 简编码自动成图法 B引导文件自动成图法

C 坐标定位成图法 D测点点号定位成图法

34. 在CASS成图方法中;“引导文件自动成图法”和“屏幕坐标定位成图法”相比其最大的不同在于其生成的 B ;可自动给制出不同的平面图..

A坐标文件 B简码坐标文件 C引导文件 D 图形文件

37. 将数字化仪输送到计算机的数字化仪坐标系的坐标数据转换成地形图坐标系的坐标数据过程;称为 B ..

A数字化仪定位 B 地图定向 C 图像跟踪 D 地形图扫描

38. 对地形图上的地物符号进行数字化;其中独立地物符号非比例符号的特征点的采集就是符号的 A ..

A 定位点 B 几何中心 C 任意位置 D 同比例符号

39. 利用扫描仪将原地形图工作底图扫描后;形成的图像文件是

A ..

A 栅格文件 B矢量文件 C dwg文件 D 文本文件

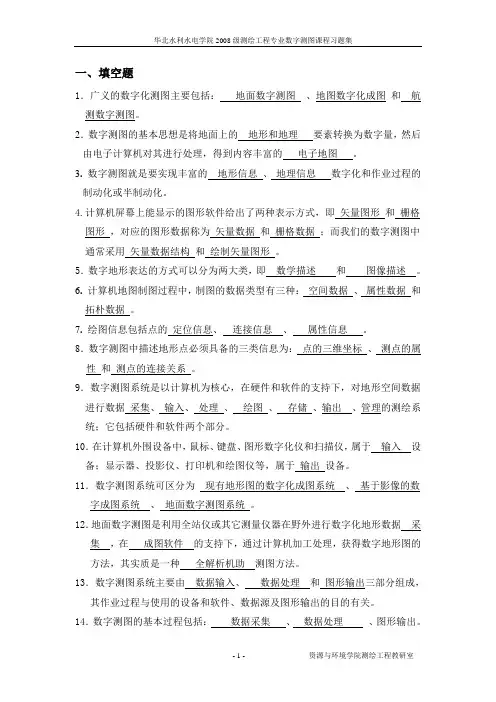

三、填空题

1．广义的数字化测图主要包括：地面数字测图 、地图数字化 和 航测绘成图..

2. 绘图信息包括点的 定位信息 、连接信息 、 属性信息 ..

3．数字测图的基本过程包括：数据采集 、数据处理 、图形输出..

4．把测定的碎部点实时地展绘在计算机屏幕模拟测板上;用软件的功能边测边绘;称为 电子平板测图 ..

5．在全站仪技术指标中3+3PPm×D;第一个3代表 绝对精度 ;第二个3代表

相对精度

6．全站仪常用的 串行 接口是RS-232C标准接口..通信参数包括

波特率 、 校验位 、数据位 、 停止位 等..

7．在数据通讯中的数据传输速度称为 波特率 ..

8．在数字测图过程中所获取的采样点坐标通常是 测量 坐标系中的坐标;要将图形显示到计算机屏幕上;就必须将该坐标转换为相应的 屏幕 坐标..

9. 野外数字测图 主要用于1∶500～1∶5000大比例尺测图;而1∶10000～1∶50000比例尺测图目前多采用 航测法成图 ..小于1∶50000的小比例尺图;通常根据较大比例尺及各种资料编绘而成..

10. 野外数字测图技术设计的主要依据是国家现行的有关 测量法规 ..

11.测量任务书 是测量施工单位上级主管部门或合同甲方下达的技术要求文件..

12.电子平板法

就是将装有测图软件的便携机或掌上电脑用专用电缆在野外与全站仪相连;把全站仪测定的碎部点实时地传输到电脑并展绘在计算机屏幕上;用软件的绘图功能;现场边测边绘..

13．CASS简码识别的功能是将 简编码坐标文件转换成计算机能识别的绘图码..

14．编码引导的功能是自动将野外采集的 坐标数据

文件与内业编辑的引导文件合并;自动生成带简编码的坐标数据文件..

15. CASS6.0数字测图系统设置了21个图层;绘图时能自动将绘制的地物放置在相应的图层中;如简单房屋放置在 JMD 意为居民点图层;小路放置在 DLSS 意为道路设施图层;水井放置在 SXSS

意为水系设施图层..

17．绘制等高线应先建立 DTM 模型..

18. 采用线性正形变换数学模型进行手扶跟踪数字化地图定向时至少需要 2个 已知点..

19. 线划跟踪是数字图像矢量化的基本方法;线划跟踪都是在 二值图像 上进行的..

20．地形图扫描数字化方法的主要误差有 扫描 误差、 定向 误差、 细化 误差和 矢量化 误差等..

21在建立三角网时要考虑地性线的位置;等高线与地性线的关系是： 正交

22在CASS中要结束一个命令操作;使用的按键是： ESC

23. 利用全站仪采集碎步点;图根控制点的数量一般以能在 500米 范围能测到碎步点为原则..

24. 数字地面模型;是在空间数据库中存储并管理的空间数据集的通称;它是地形属性特征数字的描述;其简称为 DTM ..

25. 用CASS绘制有向符号时;一定要注意点号的输入顺序;以陡坎符号的绘制为例;陡坎的坎毛是沿前进方向的 左侧 自动生成的..

四、问答

1. 简述数字测图的基本思想..

数字测图是对传统白纸测图的改革;目的是实现地理信息的数字化及作业过程的自动化或半自动化..尽可能缩短野外测图时间;减少野外劳动强度;将大部分工作安排到室内完成..

数字测图的基本思想是将地面上的地形和地理要素或称模拟量转换为数字量;然后由电子计算机对其进行处理;得到内容丰富的电子地图;需要时由图形输出设备如显示器、绘图仪输出地形图或各种专题图图形..

2. 简述数字化测图的主要作业过程及数据采集方法..

主要作业过程：一数据采集；主要方法有野外数据采集、原图数字化和航片数据采集..二数据处理；主要包括数据传输、数据预处理、数据转换、图形生成、图形编辑整饰等..三成果输出 将数据处理后的电子地图存盘或打印输出.. 3．简述地面数字测图的两大作业模式..

数字测记模式测记式;用全站仪在野外测量地形特征点的点位;用电子手簿记录点位的几何信息及其属性信息;或配合草图到室内将测量数据传输到计算机;经人机交互编辑成图..

电子平板测绘模式;就是“全站仪+便携机+相应测图软件”;实施外业测图的模式..此模式利用便携机的屏幕模拟测板在野外直接测图;及时发现并纠正测量错误;外业工作完成;图也就出来了;实现了内外业一体化..

5．简述全站仪在数据传输之前应进行哪些设置

全站仪与计算机通信时;全站仪与计算机两端的通讯参数设置必须一致..通讯参数的设置一般包括：波特率、数据位、校验位及停止位..
