E5AZ温控器简单操作说明

火灾自动报警系统操作说明

一、首先把消防控制中心的火灾自动报警主机电源开关合上，为系统提供正常的供电电源（相对应指示灯亮）。

二、用户级别

1）本系统包含3个不同的用户级别（等级1是默认的任何人、等级2是保卫人员、等及3是调试人员）。

2）不同的用户等级有不同的权限和不同的界面，输入相对应等级的密码可登录不同级别的操作界面。

三、如何登录

1）按菜单键显示主菜单，选择登录选项按OK键，密码输入窗口弹出，键入相应的2/3级密码即可登录。

四、如何退出

1）系统自动退出：在没有任何操作的情况下，用户将在系统设定的登录时间过后自动退出到1级用户。

2）手动退出：按菜单键显示主菜单，选择登录选项下拉退出选项，按OK键即可退出。

五、状态类型

1）报警主机包含了7种类型的状态：正常、火警/启动、故障、监管、屏蔽、测试/移动测试。

六、火警事件处理

1）按确认/消音键将蜂鸣器消音。

2）找出火警发生地点，通知相关人员现场核实火情。

3）真实火情：火情可控的情况下，现场人员利用就近灭火设施（灭火器、消火栓等）当场扑灭，处理完后按复位键。如果火情很紧急，立即打电话报警，同时按下主机操作面板上的自动键（主机状态为手动模式下），进行一系列消防联动，疏散相关楼层人群，以免造成不必要的伤害。

4）虚假火情：相关人员现场检查报警范围内的情况，是否有大量灰尘或烟雾，情况正常，通知控制室人员对主机进行复位。

七、故障事件处理

1）按确认/消音键将蜂鸣器消音。

2）通知维保人员处理。

八、监管事件处理

1）按确认/消音键将蜂鸣器消音。

2）查看监管事件发生地点，根据实际情况判断是否要到现场进行处理。 九、启动/反馈事件处理

1）按确认/消音键将蜂鸣器消音。

2）查看启动/反馈发生地点根据实际情况判断是否要到现场进行处理。

十、实时事件查询

1）按菜单键显示主菜单事件菜单显示，选择任意一种需要查询事件，然后按OK键，全部符合要求的事件将被显示在浏览窗口中。

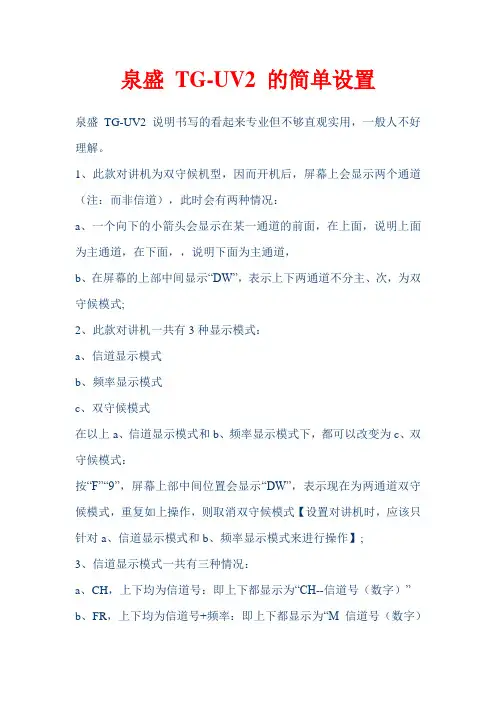

泉盛 TG-UV2 的简单设置

泉盛 TG-UV2 说明书写的看起来专业但不够直观实用，一般人不好理解。

1、此款对讲机为双守候机型，因而开机后，屏幕上会显示两个通道（注：而非信道），此时会有两种情况：

a、一个向下的小箭头会显示在某一通道的前面，在上面，说明上面为主通道，在下面，，说明下面为主通道，

b、在屏幕的上部中间显示“DW”，表示上下两通道不分主、次，为双守候模式;

2、此款对讲机一共有3种显示模式：

a、信道显示模式

b、频率显示模式

c、双守候模式

在以上a、信道显示模式和b、频率显示模式下，都可以改变为c、双守候模式：

按“F”“9”，屏幕上部中间位置会显示“DW”，表示现在为两通道双守候模式，重复如上操作，则取消双守候模式【设置对讲机时，应该只针对a、信道显示模式和b、频率显示模式来进行操作】;

3、信道显示模式一共有三种情况：

a、CH，上下均为信道号：即上下都显示为“CH--信道号（数字）”

b、FR，上下均为信道号+频率：即上下都显示为“M 信道号（数字） 频率”

c、NA，上面显示为“M 信道号（数字） 名称”，下面显示为“CH--信道号（数字）”

在信道显示模式【注：非频率显示模式】，按“F”“0”“5”，屏显“DSP.**”，此时按上下键，可以按上面的提示选择信道的三种不同显示模式;

4、在信道显示模式，可以编辑主信道的名称（注：信道名称初始默认为空）

按“F”“BAND”进入信道名称编辑状态，此时，可以看到信道号和跳动的小横线，使用“向上键”“向下键”选择字符，按“BAND”进入下一字符的编辑，编辑完成后，按“MR/VFO”确认并自动恢复到待机状态。【注；信道名称共6位，由（A-Z)26个字母，（0-9）10个阿拉伯数字和（+）（-）（*）（/）4个字符任意组合】;

5、频率显示模式

两通道中的任何一个通道显示为“F0 频率”（F0可以为F1、F2、F3、F4），此时即为频率显示模式，该通道可以称为频率通道；

1 简单演示一下生成228C控制器文件的过程

1. 首先在桌面新建一个文件夹，文件夹名字自己取，我这里为了简单演示，文件夹名字就没有重新命名.

2．在刚才新建的文件夹里在次新建一个文件夹，重命名为“avi”，记得一定要叫这个名字，不然软件不认识。

3．打开“avi”文件夹，将.avi格式的视频文件存放到这个文件夹中。这个视频就是要让LED上显示的花型。

4.下面开始使用Colorspace制作控制器执行文件，启动Colorspace软件

首先删除软件里默认的节点（先选中，然后点击鼠标右键删除）

2

5．假如我们要控制的LED灯有1024个点，首先要制作一个1024点的码表。

点击“硬件模式”，点击码表按钮，制作码表。

先修改码表的宽度与高度，1024点，码表高度设为1行就可以了，不过1行看起来高度很低，所以这里用了4行，其实无所谓，只有码表制作正确就可以了 设置好宽高后点击“重置网格”，接下来就是制作码表了

3

6．添加节点

添加下级 1024点的码表制作完成后点击“应用”按钮。码表的工作就完成了

这里要和码表一致，4行，1024列

4

一个下级添加完成。

在下级上继续添加下级 点击“确定”，添加完成

5

添加完成，点击保存，将文件保存到刚才在桌面新建的文件夹中。

6

7添加视频设计

点击视频设计后，打开“avi”文件夹中事先准备好的动画 自己为工程文件命名，然后点击保存

温控器E5AZ

E5AZ型温控器面板如图：

二、运转操作方法概要

面板按键操作方法如图：

三、各种菜单的说明

1.运行菜单

接通电源此菜单就显示，由运行菜单转换到保护菜单、初始菜单及调整菜单。

在运行期间操作此菜单，可监控现在值、目标值操作量等，还有警报值级警报上、下限值的监控和变更。

2.调整菜单

要转换到调整菜单，请按◎键一次（1s以下）。

该菜单用于输入控制的设定值和偏差值，包括AT（Auto Tuning），通信写入许可/禁止的切替，设定多重SP及PID参数等。可由调整菜单移动转到初始菜单或运行菜单的开头参数处。

3.初始菜单

要移动到初始菜单，由运行菜单按◎键并持续3s以上，进入输入人种类的指定、控制方法的选择、控制周期的设定、正/逆动作及警报种类的设定。

由初始菜单可移转到高级功能菜单，通信菜单返回到运行菜单时，再按◎键1s以上就可以了。

要转换到通信菜单，请按◎键一次（1s以下）。

4.保护菜单

要进入保护菜单，须同时按◎键及 建并持续 1s 以上。

用于防止误操作导致参数修改，因被保护菜单没有显示，故不能修改位于该菜单的参数。

5.通信菜单

要转换到通信菜单，须由初始菜单按◎键（1s以下）。使用通信功能时通信条件在此菜单内设定。

与PC通信时，用于目标的读出/写入或操纵作量的监控。

6.高级功能菜单

要转换到高级功能菜单，须由初始菜单输入 Password ( - 169 )。

只能有高级功能菜单转到校正菜单。

该菜单用于显示自动复位时间、操作量极限值、事件输入分配、待机顺序、警报迟滞调节（Hysteresis）、ST 及使用者校正之设定。

7.校正菜单

要转换到校正菜单，须在高级功能菜单输入 Password(1201)，输入回路之特性的偏差补正。
