温度控制器操作流程

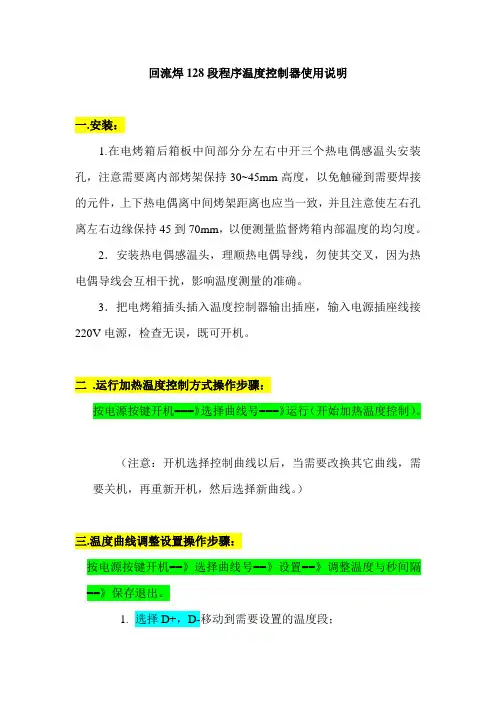

回流焊128段程序温度控制器使用说明

一.安装：

1.在电烤箱后箱板中间部分分左右中开三个热电偶感温头安装孔，注意需要离内部烤架保持30~45mm高度，以免触碰到需要焊接的元件，上下热电偶离中间烤架距离也应当一致，并且注意使左右孔离左右边缘保持45到70mm，以便测量监督烤箱内部温度的均匀度。

2．安装热电偶感温头，理顺热电偶导线，勿使其交叉，因为热电偶导线会互相干扰，影响温度测量的准确。

3．把电烤箱插头插入温度控制器输出插座，输入电源插座线接220V电源，检查无误，既可开机。

二 .运行加热温度控制方式操作步骤：

按电源按键开机===》选择曲线号===》运行（开始加热温度控制）。

（注意：开机选择控制曲线以后，当需要改换其它曲线，需要关机，再重新开机，然后选择新曲线。）

三.温度曲线调整设置操作步骤：

按电源按键开机==》选择曲线号==》设置==》调整温度与秒间隔==》保存退出。

1. 选择D+，D-移动到需要设置的温度段； 2. 按上下三角℃+，℃-调整温度高低，按S+，S-调整秒间隔，这样设置好的曲线线.3秒间隔与4秒间隔是通用的.烤箱速度快的就用 3秒间隔,一般速度的用4秒间隔,不需要重新设置曲线

总温度控制流程时间=128* S秒间隔，秒间隔最小值1秒，总控制流程最小时间128秒。秒间隔最大值240秒，总控制流程最大时间30720秒。

3. 按恢复默认键，恢复默认的温度曲线，默认的秒间隔

4. 刷新，作用是在调整温度高低时（℃+，℃-），去掉调整过程的竖线柱，使曲线清晰显示。

5. 保存退出。保存设置好的温度曲线。（注意：在设置模式时，不按保存退出键，无法按下开始键）

四．注意事项

1.热电偶分正负极，拆卸安装注意查看机盒后面热电偶插座标签标字。

2.热电偶对感应敏感，注意理顺热电偶的导线，并保持一定间隔，不要使其交叉，否则温度值会显示异常，

3.内部继电器的控制电压输出为220V，电流为10A，如果所控制电器功率过大超过额定值，可用内部控制电源输出外接更大的继电器进行控制。

恒温器的使用流程

1. 恒温器的基本概述

• 恒温器是一种用于控制温度的设备，可用于各种实验室、工业生产和家庭使用等场景。

• 恒温器能够自动调节温度，使被测体保持在设定的温度范围内。

• 恒温器通常由温度传感器、控制器和加热或制冷设备等组成。

2. 使用恒温器的准备工作

• 确保恒温器连接电源并处于待机状态。

• 检查温度传感器是否正确连接并与被测体接触良好。

• 设置所需的温度范围和精度要求。

3. 启动恒温器

1. 按下恒温器的电源按钮，设备将开始启动。

2. 在启动过程中，恒温器会自动进行自检，确保各部件正常运行。

3. 一旦自检完成，并显示正常启动状态，即可进行下一步操作。

4. 设置温度和时间

1. 在恒温器控制面板上，通过相应的按钮或旋钮设置所需的温度范围。

2. 根据需要，还可以设置温度调节的精度。通常该选项在高级设置中。

3. 如果需要在一定时间后自动关闭恒温器，选择定时功能并设置所需的时间。

5. 恒温器的预热和稳定过程

1. 一旦温度和时间设定完毕，启动预热功能。

2. 恒温器将通过加热或制冷设备将温度逐步调整到设定的目标温度附近。

3. 一旦温度稳定在设定范围内，即可开始实验或其他操作。

6. 使用恒温器过程中的注意事项

• 在使用恒温器时，应时刻关注设备的运行状态和实验进度，确保设备运行正常。

• 定期检查温度传感器和连接线路，确保其正常工作。

• 遵循恒温器的使用说明，避免超出设备的最大温度范围。

• 在使用恒温器时，防止液体或其他物质进入设备内部，以免影响正常运行。 7. 关闭恒温器

1. 在实验或使用结束后，将温度设定为设备的最低设定值。

2. 等待温度稳定后，按下恒温器的关闭按钮，设备将停止加热或制冷。

3. 断开电源，并根据需要进行设备的清洁和维护。

8. 维护和保养恒温器

• 定期清洁恒温器外壳，确保散热良好。

• 检查和更换温度传感器，确保准确度和可靠性。

柜式恒温恒湿空调机组

水冷型

使

用

说

明

书

为了使机组能够保持良好的工作状态，在安装使用之前，

请详细阅读该使用说明书。并放在便于查找的地方。

用户版 柜式恒温恒湿空调机组

2

目 录

1．恒温恒湿控制器简述

1.1. 安全要求............................................................................................................................................................ 1

1.2. 配件清单............................................................................................................................................................ 1

1.3. 控制板的资源 .................................................................................................................................................... 1

1.4. 主要性能指标及技术特点 ................................................................................................................................ 1

混凝土标养室全自动温湿控制仪操作规程

本文为混凝土标养室全自动温湿控制仪的使用规程，将提供操作流程和注意事项，以确保设备的正常运行和维护。

操作流程

1. 确认温湿控制仪的电源开关处于关闭状态。

2. 将温湿控制仪插入电源插座，并打开电源开关。

3. 按下温度设定键，设置目标温度，接着按下湿度设定键，设置目标湿度。

4. 等待温湿度测量仪器测量室内的当前温度和湿度，设备将会自动调控。

5. 监测设备工作情况，确保设备正常运作。

注意事项

1. 温湿度控制器仪器开启时，设备前方必须禁止有任何阻挡物。

2. 如果房间出现电力、供水或地面积水等安全隐患，开启温湿度控制仪器前必须解决安全问题。

3. 使用温湿度控制器仪器时，必须按照产品说明要求进行，切勿未经授权改动设备内部部件，否则将会对设备使用造成安全隐患。

4. 定期清洁设备外壳和其他部件，确保设备使用寿命稳定和可靠性高。 5. 如果温湿度計的傳感器出现故障，必须立即联系专业技术人员处理。

6. 在异常情况下，如设备发出声响或发现温湿度数据异常，必须立即中止使用。

总结

混凝土标养室全自动温湿控制仪是一个非常有用的设备，通过使用此工具，可以帮助我们监测温湿度变化，确保混凝土材料的稳定。本文提供了操作规程和注意事项，以帮助用户更好地使用和维护设备。只需遵循操作规程和注意事项，就可以确保设备的可靠性、安全性和长寿命。
