最小码距和检错纠错能力关系

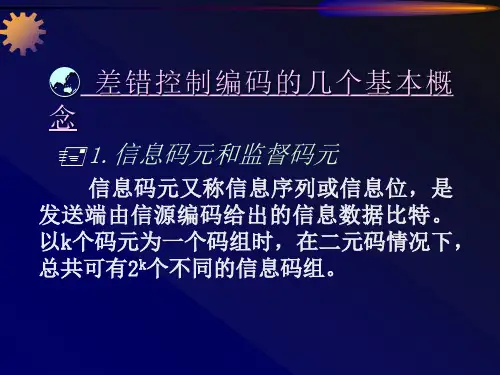

一、码距？
码距就是两个码字C1与C2之间不同的比特数。

如：1100与1010的码距为2;1111与0000的码距为4。

一个编码系统的码距就是整个编码系统中任意(所有)两个码字的最小距离。

若一个编码系统有四种编码分别为：0000，0011，1100，1111，此编码系统中0000与1111的码距为4;0000与0011的码距为2，是此编码系统的最小码距。

因此该编码系统的码距为2。

二、码距和检错纠错有何关联?
首先大家要了解以下两个概念：
1.在一个码组内为了检测e个误码，要求最小码距应该满足：d>=e+1
2.在一个码组内为了纠正t个误码，要求最小码距应该满足：d>=2t+1
现在举个例子来说明这个问题：
假如我们现在要对A，B两个字母进行编码。

我们可以选用不同长度的编码，以产生不同码距的编码，分析它们的检错纠错能力。

||-- 若用1位长度的二进制编码。

若A=1，B=0。

这样A，B之间的最小码距为1。

合法码：{0,1｝;非法码：{0,1｝;
根据上面的规则可知此编码的检错纠错能力均为0，即无检错纠错能力。

其实道理很简单，这种编码无论由1错为0，或由0错为1，接收端都无法判断是否有错，因为1，0都是合法的编码。

||-- 若用2位长度的二进制编码，可选用11，00作为合法编码，也可以选用01，10作为合法编码。

若以A=11，B=00为例，A、B之间的最小码距为2。

合法码：{11,00｝;非法码：{01,10｝;
根据上面的规则可知此编码的检错位数为1位，无法纠错。

因为无论A(11)或B(00)，如果发生一位错码，必将变成01或10，这都禁用码组(非法码)，故接收端可以判断为误码，却不能纠正其错误。

因为无法判断误码(01或10)是A(00)错误还是B(11)错误造成，即无法判断原信息是A或B，或说A与B形成误码(01
或10)的可能性(概率)是相同的。

如果产生二位错码，即00错为11，或11错为00，结果将从一个合法编变成另一个合法编码，接收端就无法判断其是否有错。

所以此种编码的检错能力为1位，纠错能力为0位。

||--若用3位长度的二进制编码，可选用111，000作为合法编码。

A，B之间的最小码距为3。

合法码：{111,000｝;非法码：{001,010,011,100,101,110｝;
根据上面的规则可知此编码的检错位数为2位，纠错位数为1位。

例如：当信息A(000)产生1位错误时，将有3种误码形式，即001或010或100，这些都是禁用码组，可确定是误码。

而有这3个误码与合法编码000的距离最近，与合编码111的距离较远，根据误码少的概率大于误码多的概率的规律，可以判定原来的正确码组为000，只要把误码中的1改为0即可得到纠正。

同理，如果信息B(111)产生1位错误时，则有另三种误码可能产生，即110，101，011，根据同样道理可以判定原来的正确码组是111，并能纠正错误。

但是，如果信息A(000)或信息B(111)产生两位错误时，虽然能根据禁用码组识别其错误，但纠错时去会做出错误的纠正而造成“误纠错”。

如果信息A(000)或信息B(111)产生三位错误时，将从一个合法编码A(或B)变成了另一个合法编码B(或A)，这时既检不出错，更不会纠错了，因为误码已成为合法编码，译码后必然产生错误。

所以检错位数为2位，纠错位数为1位。

总结：。
