混凝土预制桩外观质量及尺寸偏差检验批质量验收记录

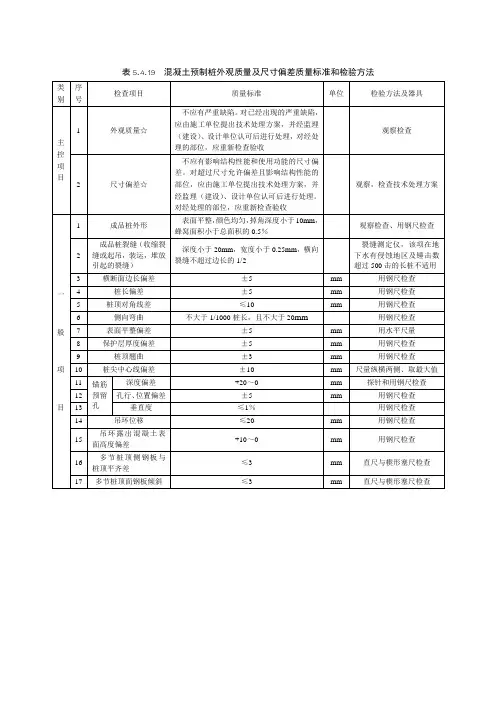

表5.4.19 混凝土预制桩外观质量及尺寸偏差质量标准和检验方法

类别 序号 检查项目 质量标准 单位 检验方法及器具

主控项目 1 外观质量☆ 不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理，对经处理的部位，应重新检查验收 观察检查

2 尺寸偏差☆ 不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能的部位，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理。对经处理的部位，应重新检查验收 观察，检查技术处理方案

一

般

项

目 1 成品桩外形 表面平整，颜色均匀，掉角深度小于10mm，蜂窝面积小于总面积的0.5％ 观察检查、用钢尺检查

2 成品桩裂缝（收缩裂缝或起吊，装运，堆放引起的裂缝） 深度小于20mm，宽度小于0.25mm，横向裂缝不超过边长的1/2 裂缝测定仪，该项在地下水有侵蚀地区及锤击数超过500击的长桩不适用

3 横断面边长偏差 ±5 mm 用钢尺检查

4 桩长偏差 ±5 mm 用钢尺检查

5 桩顶对角线差 ≤10 mm 用钢尺检查

6 侧向弯曲 不大于1/1000桩长，且不大于20mm 用钢尺检查

7 表面平整偏差 ±5 mm 用水平尺量

8 保护层厚度偏差 ±5 mm 用钢尺检查

9 桩顶翘曲 ±3 mm 用钢尺检查

10 桩尖中心线偏差 ±10 mm 尺量纵横两侧、取最大值

11 锚筋预留孔 深度偏差 +20～0 mm 探针和用钢尺检查

12 孔行、位置偏差 ±5 mm 用钢尺检查

13 垂直度 ≤1％ 用钢尺检查

14 吊环位移 ≤20 mm 用钢尺检查

15 吊环露出混凝土表面高度偏差 +10～0 mm 用钢尺检查

16 多节桩顶侧钢板与桩顶平齐差 ≤3 mm 直尺与楔形塞尺检查

17 多节桩顶面钢板倾斜 ≤3 mm 直尺与楔形塞尺检查

混凝土结构外观及尺寸偏差检验批质量验收记录

一、项目概述

根据合同要求，进行混凝土结构外观及尺寸偏差检验批质量验收。本次验收记录共涵盖以下内容：混凝土结构的外观检验、尺寸偏差检验及相关的质量验收情况。

二、验收准备工作

1.质量检验设备与工具准备

为确保本次验收工作的准确性和客观性，准备了以下检验设备与工具：

-线锤、尺子、测量仪器等尺寸检测工具；

-手电钻、平头螺丝刀和文火枪等工具；

-灯具、特定颜色灯泡和测光仪等外观检测工具。

2.质检人员组织与安排

-质检人员：李明、王芳、刘强；

-分工：李明负责尺寸检验；王芳负责外观检验；刘强负责记录与统计。

三、验收过程

1.检验对象：混凝土结构外观及尺寸

3.检验内容及方法：

-外观检验：主要检查混凝土结构的表面平整度、混凝土表面的裂缝情况、麻面情况等； -尺寸检验：主要检测混凝土结构的尺寸偏差，包括长度、宽度、高度等。

4.检测结果：

-外观检验：

a.表面平整度：经测量，表面平整度达到国家标准要求；

b.混凝土表面裂缝：共检测到3处裂缝，其中两处属于微小级别，1处属于轻度级别；

c.麻面情况：经目测，麻面吻合度达到要求。

-尺寸检验：

a.结构长度：

地上长度：实测为50.8m，偏差在合格范围内；

地下长度：实测为38.5m，偏差在合格范围内；

b.结构宽度：

实测为12.7m，偏差在合格范围内；

c.结构高度：

实测为6.5m，偏差在合格范围内。

四、质量验收结论及建议

1.质量验收结论：经过以上的检验与评估，混凝土结构的外观及尺寸偏差检验批质量通过验收。 2.建议：由于检测中发现3处混凝土表面裂缝，建议在后续维护工作中加以修复，以确保工程的长期稳定性和安全性。

五、其他注意事项

1.验收过程中，所有检验工具和设备使用前进行了校准，并保持在最佳状态下；

2.验收过程中，所有人员按照验收标准和方法进行工作，保证了验收结果的准确性和可靠性；

3.验收记录将被保留，作为相关工程质量的依据。

混凝土设备基础外尺寸偏差检验批质量验收记录

项目名称：混凝土设备基础外尺寸偏差检验批

项目编号：XXXXX

验收记录编号：XXXXX

施工单位：XXXXX

施工日期：XXXXX

验收日期：XXXXX

一、验收目的：

对混凝土设备基础外尺寸偏差进行检验批验收，确保基础施工符合设计要求和相关标准，保证设备基础的稳定性、安全性和可靠性。

二、验收内容：

1.检查施工图纸及设计要求，了解基础形式、尺寸要求和标高要求。

2.检查基础施工过程中的现场巡视记录、施工记录、质量检验报告等相关资料。

3.对基础外尺寸进行测量，计算尺寸偏差。

4.检查基础外尺寸偏差是否符合相关标准要求。

三、验收依据：

1.《混凝土基础施工及验收规范》

2.《建筑施工质量验收规范》 3.《混凝土结构工程施工质量检验及验收标准》

四、验收方法：

1.检查施工图纸及设计要求，核实基础尺寸、形式和标高要求。

2.检查现场巡视记录、施工记录、质量检验报告等相关资料，核实施工过程是否符合要求。

3.使用测量工具（如测量尺、测量仪器等），对基础外尺寸进行测量。

4.根据设计要求和相关标准，计算基础尺寸的偏差。

5.将测量结果与设计要求进行对比，判断基础外尺寸偏差是否符合要求。

五、验收结果：

根据对基础外尺寸的测量和计算，以下为本次验收的结果：

1.基础外尺寸偏差：

a. 长度偏差：Xmm

b. 宽度偏差：Xmm

c. 高度偏差：Xmm

2.基础外尺寸偏差判断：

a.长度偏差：符合要求/不符合要求

b.宽度偏差：符合要求/不符合要求

c.高度偏差：符合要求/不符合要求 3.验收结论：基础外尺寸偏差符合要求/不符合要求

六、验收意见：

1.如果基础外尺寸偏差符合要求，认为混凝土设备基础施工合格，可以进行下一步施工工序。

2.如果基础外尺寸偏差不符合要求，认为混凝土设备基础施工不合格，需进行整改或修正。

七、验收结论：

本次混凝土设备基础外尺寸偏差检验批质量验收的结果为“符合要求”/“不符合要求”。如不符合要求，应立即整改。

《钢筋混凝土预制桩检验批质量验收记录》表格示例及填写说明

【规范名称及编号】 《建筑地基基础工程施工质量验收规范》（GB50202・2002）

【条文摘录】

摘录一：

5.1 一般规定

5.1.1桩位的放样允许偏差如下：

群桩：20mm；

单排桩：10mm。

5.1.2桩基工程的桩位验收，除设计有规定外，应按下述要求进行：

1当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩

基工程的验收应在施工结束后进行。

2当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩

顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。

对灌注桩可对护筒位置做中间验收。

5.1.3打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表5.1.3的规

定。斜桩倾斜度的偏差不得大于倾斜角正切值的15%（倾斜角系桩的纵向中心线与铅垂线间夹角）。

表5.L3 预制梆（钢柱）桩位的允许偏差（mm）

项 项目 允骨偏差

1 盖有基础梁的桃：

（1：，垂直基础梁的中心线

2,沿基础梁的中心线 100+0.012f

15Q4 0.01H

■ 桩数为1〜3根桩基中的桩 100

3 桩数为4〜16根桩基中的桩 1 / 2维径或边长

4 桩数人于侦根桩基中的桩：

⑴最外边的枇

Q］中间桩 1/3丈径或边女

1/2跳径或边长

注：H为施「现场地面.标高与拼］15设计标高的距惠“

5.1.4灌注桩的桩位偏差必须符合表5.1.4的规定，桩顶标高至少要比设计标高高出0.5m,桩底清

孔质量按不同的成桩工艺有不同的要求，应按本章的各节要求执行。每浇注50m3必须有1组试件，小

于50m3的桩，每根桩必须有1组试件。 衷5.1.4 斌注机的平曲位皆*卓直度的允许偏差

序

号 成孔力法 往径允许

偏差 柱位允许, 阅差(ms)
