深基坑钢板桩支护方案

深基坑钢板桩支护专项施工方案

深基坑钢板桩支护施工方案

一、工程概况

该工程为深基坑项目，施工区域为机关大楼后方，总占地面积约1000平方米，基坑深度达到10米。为确保工程施工顺利进行，此处需进行钢板桩支护。本方案旨在确保施工安全、质量和进度的前提下，合理选用支护方案，并制定施工步骤和措施。

二、施工方案

1. 钢板桩材料选用：考虑到工程区域土质条件以及施工的需要，采用Q345钢板桩，规格为400*180*10mm。桩长一般选定为15米，如果需要更长的桩长，可以上下延伸。

2. 钢板桩施工步骤：

a. 基坑洗刷：首先需要清理基坑内部的积水和泥沙，确保钢板桩可顺利下埋。

b. 桩位标定：根据设计要求，在基坑界线处设置桩位标志，并按照桩位标志将桩位定位。

c. 钢板桩安装：先用挖掘机或钻机进行挖孔，挖孔深度一般为设计桩长的1/3左右。然后对齐孔口，用挖掘机提起钢板桩，将其顺利下埋，并用锤子或振动锤将其推入地下，直至桩顶净尺固定基坑顶部土层。

d. 断桩操作：当桩长达到设计要求后，需要对桩顶进行处理，如焊接说、切断桩尖等。

3. 支撑体系施工：

a. 钢板桩与支撑梁连接：支撑梁通过u型槽连接钢板桩，梁端焊接后放置在适当位置，并卸下封口梁，进行下一块钢板桩的安装工作。

b. 斜撑安装：将斜撑与钢板桩及支撑梁连接，拉紧斜撑，确保整个支撑体系稳定可靠。

4. 支撑体系监测与调整：在支撑体系安装完成后，需要进行监测，确保支撑体系的稳定性和安全性。如有异常情况，需及时调整和修正。

5. 围护结构施工：在保证支撑体系的稳定性后，进行围护结构的施工，包括地下墙体和地下板的浇筑等。

三、施工注意事项

1. 工作人员应配备合格的安全防护装备，如安全帽、防护鞋、手套等，并按照施工规范进行操作。

2. 施工现场应牢牢围起，设置明显的警示标志，防止行人进入，确保施工安全。

3. 施工期间应加强施工现场管理，减少噪音、粉尘等对周边环境的污染。

深基坑钢板桩支护方案

深基坑是指挖掘深度超过一定限制，需要进行大规模土方开挖和支护的基坑工程。为了确保基坑的稳定和安全，常常需要采用深基坑钢板桩支护方案。

1.筛选合适的钢板桩：选择合适的钢板桩是保证深基坑支护方案成功的关键。需要考虑到桩的长度、厚度和强度等因素，以及桩的施工条件和使用要求。通常采用的钢板桩有：U型钢板桩、Z型钢板桩和直形钢板桩。

2.钢板桩的施工：钢板桩的施工需要使用振动锤或拉桩机进行，将钢板桩逐段插入土体中，形成连续的支护墙。根据基坑的深度和土体的性质，可以选择一次性或逐步施工的方法。

3.支护墙的连接：在钢板桩的施工过程中，需要通过连接器将相邻的钢板桩连接起来，形成一个整体的支护墙。连接器常用的有钢筋焊接、螺栓连接和槽型连接等，确保支护墙的刚度和稳定性。

4.支护墙的加固：在钢板桩施工完成后，为了增加支护墙的稳定性和抗扭刚度，可以通过加装横梁、水平支撑和斜向支撑等方式进行加固。这样可以有效控制基坑土体的变形，提高基坑的稳定性和安全性。

5.钢板桩的拆除：当基坑施工完成后，需要对钢板桩进行拆除。拆除方式可以根据具体情况选择，常用的方法有振动、推桩和钢板桩拔起等。

深基坑钢板桩支护方案是一种有效的基坑支护方法，可以确保基坑的稳定和安全。但在实际施工过程中，还需要根据具体情况进行综合设计和施工管理，确保支护工程的顺利进行。同时，需要注意根据当地土体情况和地质特点，结合工程实际进行合理的设计和施工方案，确保基坑工程的安全和可靠。

深基坑钢板桩支护专项施工方案

1. 引言

深基坑钢板桩支护是在建筑施工过程中常用的一种暂时性支护方式。它通过钢板桩的打入，形成一个暂时的钢板桩截面支撑结构，以抵抗土压力，保证基坑的稳定。本文将详细介绍深基坑钢板桩支护的施工方案，包括施工前准备工作、施工过程和施工后的监测与检查。

2. 施工前准备工作

2.1 地质勘察与设计

在进行深基坑钢板桩支护施工前，必须进行详细的地质勘察和设计工作。地质勘察主要包括土体力学性质测试、地下水位测定等，以对基坑周边的地质条件有一个全面的了解。设计工作则根据地质勘察结果确定钢板桩的型号、长度和布置方式等。

2.2 施工方案制定 根据地质勘察和设计结果，制定深基坑钢板桩支护的施工方案。施工方案应包括施工工艺、施工顺序、施工安全、质量控制等内容，并进行专业评审。

2.3 施工人员培训与装备准备

为了保证施工过程的安全和质量，施工人员应进行相关培训，熟悉施工方案和作业规程。同时，需要准备必要的施工装备和工具，包括钢板桩打桩机、起重设备、检测仪器等。

3. 施工过程

3.1 基坑开挖

根据设计要求进行基坑开挖工作。开挖过程中应注意保证基坑边坡的稳定和防止地面沉降。

3.2 钢板桩的制作与安装

选用符合设计要求的钢板桩，并进行预处理，包括防锈处理和切割成合适的长度。随后，将钢板桩按照设计要求进行安装，确保垂直度和水平度。 3.3 填土与夯实

在钢板桩的周围安装排水系统，随后进行填土与夯实工作。填土应分层进行，并采取适当的夯实措施，确保基坑的稳定和整体的承载能力。

3.4 后续作业

完成钢板桩支护后，可以进行后续的施工作业，如地下连续墙的建设、基坑排水系统的安装等。在进行后续作业时，应注意不损坏钢板桩结构，确保施工的连续性和平稳进行。

4. 施工后的监测与检查

施工完成后，应进行相应的监测和检查工作，以确保施工质量和基坑的安全稳定。

4.1 监测

对钢板桩的沉降、变形、倾斜等进行定期监测。监测结果应与设计要求进行对比，及时采取必要的措施。 4.2 检查

- 1 -

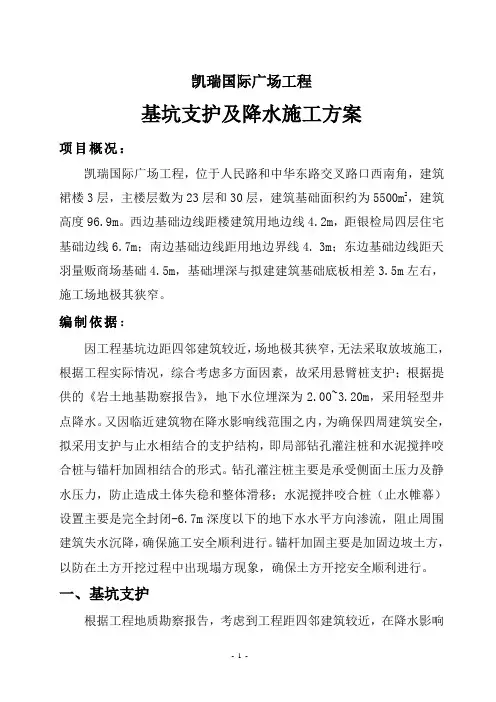

凯瑞国际广场工程

基坑支护及降水施工方案

项目概况：

凯瑞国际广场工程，位于人民路和中华东路交叉路口西南角，建筑裙楼3层，主楼层数为23层和30层，建筑基础面积约为5500m2，建筑高度96.9m。西边基础边线距楼建筑用地边线4.2m，距银检局四层住宅基础边线6.7m；南边基础边线距用地边界线4. 3m；东边基础边线距天羽量贩商场基础4.5m，基础埋深与拟建建筑基础底板相差3.5m左右，施工场地极其狭窄。

编制依据：

因工程基坑边距四邻建筑较近，场地极其狭窄，无法采取放坡施工，根据工程实际情况，综合考虑多方面因素，故采用悬臂桩支护；根据提供的《岩土地基勘察报告》，地下水位埋深为2.00~3.20m，采用轻型井点降水。又因临近建筑物在降水影响线范围之内，为确保四周建筑安全，拟采用支护与止水相结合的支护结构，即局部钻孔灌注桩和水泥搅拌咬合桩与锚杆加固相结合的形式。钻孔灌注桩主要是承受侧面土压力及静水压力，防止造成土体失稳和整体滑移；水泥搅拌咬合桩（止水帷幕）设置主要是完全封闭-6.7m深度以下的地下水水平方向渗流，阻止周围建筑失水沉降，确保施工安全顺利进行。锚杆加固主要是加固边坡土方，以防在土方开挖过程中出现塌方现象，确保土方开挖安全顺利进行。

一、基坑支护

根据工程地质勘察报告，考虑到工程距四邻建筑较近，在降水影响

- 2 - 线范围之内，故拟采取以下保护措施：

1、在多方有关人员参与下，对原有建筑拍照留档。

2、在距基坑较远的原有建筑物上设立水平位移和竖向沉降观察点，在土方开挖和降水过程中，随时观测其变化，并作好记录，发现异常及时向上回报并采取补救措施。

3、基坑四周严禁超过设计堆载，重车不得靠近基坑行使，钢筋堆放应距基坑4m之外。

4、为确保四周建筑安全，钻孔灌注桩和水泥搅拌咬合桩相结合的形式，具体做法如下：

从自然地坪往下，按1：0.3的坡度挖1.50m土方，坡面喷80厚C25砼，铁丝网片30×30，上下两排φ16@1500长500mm钢筋土钉锚固；桩顶至坡脚1.40m范围内（无压顶梁处）80厚C25砼。
