干挂陶土板施工方案

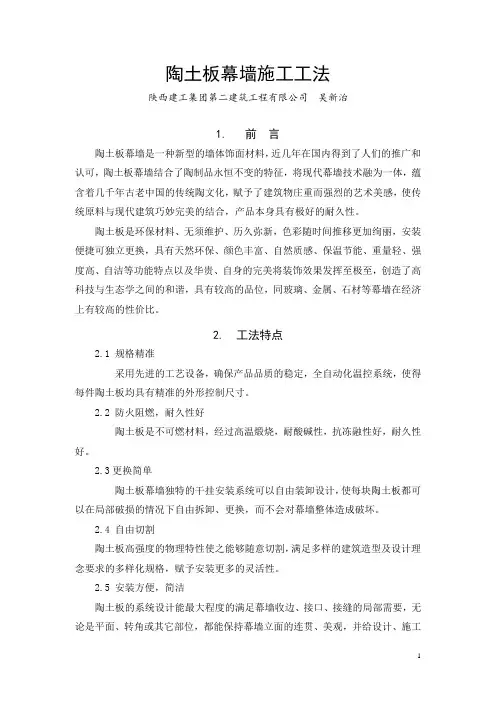

1 陶土板幕墙施工工法

陕西建工集团第二建筑工程有限公司 吴新治

1. 前 言

陶土板幕墙是一种新型的墙体饰面材料，近几年在国内得到了人们的推广和认可，陶土板幕墙结合了陶制品永恒不变的特征，将现代幕墙技术融为一体，蕴含着几千年古老中国的传统陶文化，赋予了建筑物庄重而强烈的艺术美感，使传统原料与现代建筑巧妙完美的结合，产品本身具有极好的耐久性。

陶土板是环保材料、无须维护、历久弥新，色彩随时间推移更加绚丽，安装便捷可独立更换，具有天然环保、颜色丰富、自然质感、保温节能、重量轻、强度高、自洁等功能特点以及华贵、自身的完美将装饰效果发挥至极至，创造了高科技与生态学之间的和谐，具有较高的品位，同玻璃、金属、石材等幕墙在经济上有较高的性价比。

2. 工法特点

2.1 规格精准

采用先进的工艺设备，确保产品品质的稳定，全自动化温控系统，使得每件陶土板均具有精准的外形控制尺寸。

2.2 防火阻燃，耐久性好

陶土板是不可燃材料，经过高温煅烧，耐酸碱性，抗冻融性好，耐久性好。

2.3更换简单

陶土板幕墙独特的干挂安装系统可以自由装卸设计，使每块陶土板都可以在局部破损的情况下自由拆卸、更换，而不会对幕墙整体造成破坏。

2.4 自由切割

陶土板高强度的物理特性使之能够随意切割，满足多样的建筑造型及设计理念要求的多样化规格，赋予安装更多的灵活性。

2.5 安装方便，简洁

陶土板的系统设计能最大程度的满足幕墙收边、接口、接缝的局部需要，无论是平面、转角或其它部位，都能保持幕墙立面的连贯、美观，并给设计、施工

2 带来更多的自主性。

3. 适用范围

适用于非抗震及抗震要求的建筑物建筑外装饰幕墙、建筑内装饰幕墙等工程施工。

4. 工艺原理

陶土板幕墙属于构件式幕墙，通过固定在建筑物主体结构上的立柱、横梁骨架，采用滑移扣件将陶土板安装在骨架上，形成装饰面层，从而达到建筑装饰效果。

5. 施工工艺流程及操作要点

干挂陶土板幕墙施工工法

1.前言

陶土板幕墙是一种新型的墙体饰面材料,它将传统与现代有机结合在一起,提高了建筑物与自然的融合能力,绿色环保;陶土板幕墙更是结合了陶制品永恒不变的特征,与现代幕墙技术融为一体,蕴含着几千年古老中国的传统陶文化,赋予了建筑物庄重而强烈的艺术美感,使传统原料与现代建筑巧妙完美的结合;

青岛科研培训楼工程外立面装饰采用干挂陶土板幕墙,陶土板幕墙结构合理,受地域、气候诸条件影响小,安装便捷可独立更换,同玻璃、金属、石材等幕墙相比在经济上有较高的性价比;经过工程实践,形成干挂陶土板幕墙施工工法对于提高工程质量,加快施工进度,节能环保起到很大作用,具有良好的经济效益、环保效益及社会效益,值得广泛推广应用;

2.工法特点

结构合理,工艺简单,自重较轻,可单片更换,施工方便快捷,抗腐蚀性强,不受地域、气候诸条件影响;

开放式的安装方式以及陶土板自身的空腔结构,使得面材跟墙体之间的空气层能够“自由呼吸”,可以散湿散热,防止背腔结露,具备外墙保护功能,提高建筑物自身的舒适度,延长建筑物的使用寿命,达到双重立体保温效果;

幕墙安装时采用柔性绝缘垫片将转接件与竖龙骨连接隔开,避免不同金属材质之间的电解腐蚀,使转接件与竖龙骨之间形成“断桥”,从而起“断桥隔热”的作用,大大的降低热能的传递速度,并提高幕墙系统的抗震、防水、防侧移、防撞性能;

3.适用范围

本工法适用于各种建筑结构形式、各种风格造型的内外墙为陶土板建筑,特别适用于酒店、商场、学校、影视剧院和办公楼等建筑的外墙装饰;

4.工艺原理

通过锚栓将骨架体系和建筑主体固定,通过挂件进行陶土板和骨架体系连接,形成安全可靠的外墙装饰和外墙维护结构;如图陶土板幕墙连接节点图;采用螺栓连接将镀锌角钢连接件在竖龙骨上,通过铝合金挂件见图把陶土板固定在镀锌角钢连接件见图上;陶土板有自带的安装槽口,将铝合金挂件滑入槽中,陶土板与镀锌角钢连接件之间以弹性垫片分开;陶土板拼接的水平缝处于敞开状态,竖向缝安装有分封胶条,它直接固定在竖龙骨上;通过调整与紧固镀锌角钢连接件及铝合金挂件螺栓,保证面板安装的整体平整度,达到施工质量验收要求;

1、陶板幕墙安装工艺流程

基准线移交→复检基础尺寸检查埋件位置→调整埋件→放线→检查放线精度→安装连接铁件→质量检查→安装骨架→质量检查→安装保温材料→质量检查→不锈钢挂件安装→质量检查→陶板安装→质量检查→密封→清扫→全面综合检查→竣工交付

2、操作工艺

(1)安装施工准备

1)编制材料、制品、机具的详细进场计划；

2)落实各项需用计划；

3)编制施工进度计划；

4)做好技术交底工作；

5)搬运、吊装构件时不得碰撞、损坏和污染构件。

6)构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施；

7)构件安装前应检查制造合格证，不合格的构件不得安装。

(2)预埋件的安装

1)按照土建进度，从下向上逐层安装预埋件；

2)按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位；

3)检查定位无误后，按图纸要求埋设铁件；

4)安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。

5)检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件的位置差不应大于20mm。

(3)施工测量放线

1)复查由土建方移交的基准线；

2)放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面；

3)以标准线为基准，按照图纸将分格线放在墙上，并做好标记；

4)分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件处理；

5)最后，用Φ—1.0mm 的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根(宽度过宽，应每间隔20m 设 1 支点，以防钢丝下垂)，垂直钢丝应间隔20m 拉一根；

6)注意事项： 放线时，应结合土建的结构偏差，将偏差分解；放线时，应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速陶板重拉；应严格按照图纸放线；控制重点为：基准线。

干挂陶土板施工方案

1. 引言

干挂陶土板是一种常用于建筑外墙装修的材料，其具有良好的保温、隔音和装饰效果。本文将介绍干挂陶土板的施工方案，包括准备工作、施工步骤和注意事项。

2. 准备工作

在进行干挂陶土板施工前，需要进行以下准备工作：

2.1 设计方案和材料准备

首先，需要准备好干挂陶土板的设计方案和相关计划。根据建筑的外墙尺寸和要求，确定所需的陶土板尺寸、颜色和数量。同时，还要准备好施工所需的工具和材料，如挂钩、石膏板、泡沫板、胶水等。

2.2 外墙处理

在施工前，需要对外墙进行处理，确保其平整、干燥和牢固。首先，检查外墙是否存在裂缝或凹凸不平的情况，如有需要进行修补和整平。然后，清除外墙表面的灰尘和污垢，确保陶土板能够粘贴牢固。 2.3 挂钩安装

挂钩是将陶土板固定在外墙上的重要部件。在安装挂钩之前，需要按照设计方案确定挂钩的位置和间距。使用专用的锤子和螺丝刀，将挂钩固定在外墙上，确保其牢固可靠。

3. 施工步骤

3.1 石膏板安装

首先，将石膏板按照设计方案的尺寸进行切割，并使用螺丝刀将其固定在挂钩上。确保石膏板安装平整、紧密，并且与挂钩的位置和间距保持一致。

3.2 泡沫板粘贴

在石膏板上粘贴泡沫板，用于增加陶土板的保温效果。将泡沫板按照石膏板的尺寸进行切割，使用胶水将其均匀地粘贴在石膏板上。确保泡沫板与石膏板紧密贴合，无空隙存在。

3.3 陶土板安装

将陶土板按照设计方案的要求进行切割，并使用胶水将其粘贴在泡沫板上。在粘贴过程中，要注意陶土板的位置、间距和对齐，确保整个外墙的装饰效果一致。同时，使用专用的橡胶锤轻轻敲打陶土板，使其与泡沫板和石膏板密实接触。 3.4 排水孔设置

在陶土板的底部设置排水孔，用于排除积水和保持外墙的干燥。排水孔的位置和间距应按照设计方案确定，并确保其通畅无阻。需要注意的是，排水孔的位置应避免雨水直接冲击，并且与地面保持一定的距离。

4. 注意事项

在进行干挂陶土板施工时，需要注意以下事项：
