示波器纹波测试方法

了解示波器电源纹波分析及测试

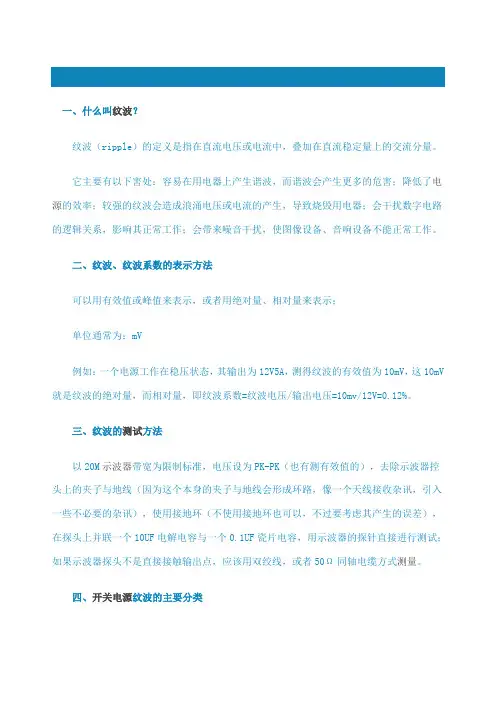

一、什么叫纹波？

纹波（ripple）的定义是指在直流电压或电流中，叠加在直流稳定量上的交流分量。

它主要有以下害处：容易在用电器上产生谐波，而谐波会产生更多的危害；降低了电源的效率；较强的纹波会造成浪涌电压或电流的产生，导致烧毁用电器；会干扰数字电路的逻辑关系，影响其正常工作；会带来噪音干扰，使图像设备、音响设备不能正常工作。

二、纹波、纹波系数的表示方法

可以用有效值或峰值来表示，或者用绝对量、相对量来表示；

单位通常为：mV

例如：一个电源工作在稳压状态，其输出为12V5A，测得纹波的有效值为10mV，这10mV就是纹波的绝对量，而相对量，即纹波系数=纹波电压/输出电压=10mv/12V=0.12%。

三、纹波的测试方法

以20M示波器带宽为限制标准，电压设为PK-PK（也有测有效值的），去除示波器控头上的夹子与地线（因为这个本身的夹子与地线会形成环路，像一个天线接收杂讯，引入一些不必要的杂讯），使用接地环（不使用接地环也可以，不过要考虑其产生的误差），在探头上并联一个10UF电解电容与一个0.1UF瓷片电容，用示波器的探针直接进行测试；如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω同轴电缆方式测量。

四、开关电源纹波的主要分类

开关电源输出纹波主要来源于五个方面：输入低频纹波；高频纹波；寄生参数引起的共模纹波噪声；功率器件开关过程中产生的超高频谐振噪声；闭环调节控制引起的纹波噪声。

五、电源纹波测试

纹波是叠加在直流信号上的交流干扰信号，是电源测试中的一个很重要的标准。尤其是作特殊用途的电源，如激光器电源，纹波则是其致命要害之一。所以，电源纹波的测试就显得极为重要。

电源纹波的测量方法大致分为两种：一种是电压信号测量法；另一钟是电流信号测量法。

一般对于恒压源或纹波性能要求不大的恒流源，都可以用电压信号测量法。而对于纹波性能要求高的恒流源则最好用电流信号测量法。

一、什么叫纹波？

纹波（ripple）的定义是指在直流电压或电流中，叠加在直流稳定量上的交流分量。

它主要有以下害处：容易在用电器上产生谐波，而谐波会产生更多的危害；降低了电源的效率；较强的纹波会造成浪涌电压或电流的产生，导致烧毁用电器；会干扰数字电路的逻辑关系，影响其正常工作；会带来噪音干扰，使图像设备、音响设备不能正常工作。

二、纹波、纹波系数的表示方法

可以用有效值或峰值来表示，或者用绝对量、相对量来表示；

单位通常为：mV

例如：一个电源工作在稳压状态，其输出为12V5A，测得纹波的有效值为10mV，这10mV就是纹波的绝对量，而相对量，即纹波系数=纹波电压/输出电压=10mv/12V=0.12%。

三、纹波的测试方法

以20M示波器带宽为限制标准，电压设为PK-PK（也有测有效值的），去除示波器控头上的夹子与地线（因为这个本身的夹子与地线会形成环路，像一个天线接收杂讯，引入一些不必要的杂讯），使用接地环（不使用接地环也可以，不过要考虑其产生的误差），在探头上并联一个10UF电解电容与一个0.1UF瓷片电容，用示波器的探针直接进行测试；如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω同轴电缆方式测量。

四、开关电源纹波的主要分类 开关电源输出纹波主要来源于五个方面：输入低频纹波；高频纹波；寄生参数引起的共模纹波噪声；功率器件开关过程中产生的超高频谐振噪声；闭环调节控制引起的纹波噪声。

五、电源纹波测试

纹波是叠加在直流信号上的交流干扰信号，是电源测试中的一个很重要的标准。尤其是作特殊用途的电源，如激光器电源，纹波则是其致命要害之一。所以，电源纹波的测试就显得极为重要。

电源纹波的测量方法大致分为两种：一种是电压信号测量法；另一钟是电流信号测量法。

一般对于恒压源或纹波性能要求不大的恒流源，都可以用电压信号测量法。而对于纹波性能要求高的恒流源则最好用电流信号测量法。

北京新雷能有限责任公司SUPLETR

铝基板输出纹波-噪声的测试方法

开关电源的输出端存在差模和共模两种噪声，同时，测量纹波噪声时容易受到环境中随机噪声及电源

辐射噪声的影响。因此，为了客观地测量开关电源输出的纹波－噪声，业内通常采用平行线测试法和双

绞线测试法。邮电部推荐的双绞线测试法如图（1）所示;贝尔实验室推荐的针对半砖铝基板系列模块的平

行线测试法如图（2）所示。

图（1）

图（2）

对于铝基板，我司采用图（2）所示的平行线测试法。具体要求为：

1。两条平行铜箔带的长度为51mm（2in.）到76mm(3in.)之间。

2。两条平行铜箔带的间距为2.54mm(0.1in.)。

3。合理地设置铜箔带的厚度和宽度，确保电流在两条铜箔带的总压降小于模块输出电压的2%。

电源模块负输出正输出

接示波器探头C1C2LOAD铜箔带北京新雷能有限责任公司SUPLETR

4。在铜箔带上距离模块输出端25.4mm(1in.)处安装高频特性良好的1uF瓷片电容（X7R或者X5R）或金

属膜电容（C1）。在铜箔带的后端安装10uF（C2）钽电容。

5。在铜箔带上距离模块输出端51mm(2in.)到76mm（3in.)处安装测试点。V（+）测试点和V（-）测试点

的间距为6.4mm(1/4in.)。

6。示波器采用20MHz带宽测量。

7。测试采用探头靠接法；或者采用差分探头测试，如图（3）所示。

图（

3）

电源纹波示波器测试方法

一、引言

电源纹波是指电源输出中存在的交流成分，其存在会对系统的正常运行产生影响。为了准确测试电源纹波，使用电源纹波示波器是常见的方法之一。本文将介绍电源纹波示波器的测试方法。

二、电源纹波示波器概述

电源纹波示波器是一种特殊的示波器，可以用来测试电源输出的纹波情况。其原理是通过将电源输出连接到示波器的输入端，然后通过示波器显示电源输出的波形，从而判断纹波的幅度和频率。

三、测试前准备

在进行电源纹波示波器测试之前，需要做以下准备工作：

1.确保电源纹波示波器的输入和输出端口与待测试的电源连接正确。

2.验证电源纹波示波器的工作状态，确保其正常运行。

3.准备好一根合适的电缆，将电源与示波器连接。

四、测试步骤

下面是电源纹波示波器测试的具体步骤：

4.1 设置示波器

1.打开电源纹波示波器，确保其处于正常工作状态。

2.设置示波器的纵轴和横轴刻度，以适应测试的电源输出范围和时间尺度。

4.2 连接电源

1.使用合适的电缆将电源的正负极分别与示波器的输入端口连接。

2.确保连接牢固，避免接触不良或断开。 4.3 开始测试

1.打开待测试的电源，使其处于运行状态。

2.在示波器上观察电源输出的波形情况，记录下纹波的幅度和频率。

4.4 分析结果

1.根据示波器显示的波形，判断电源输出的纹波情况。

2.如果纹波幅度过大或频率异常，需要进一步分析问题原因，并采取相应的措施进行修复。

五、注意事项

在进行电源纹波示波器测试时，需要注意以下几点：

1.确保测试环境的安全性，避免触电或其他安全事故。

2.在连接电源和示波器时，确保接触良好，避免测量误差。

3.在进行纹波幅度测量时，要注意仪器的灵敏度范围，避免超出其测量范围造成误差。

六、总结

电源纹波示波器测试方法是一种常见的测试手段，通过使用示波器可以准确评估电源输出的纹波情况。在测试过程中，需要注意准备工作和测试步骤，并严格遵守注意事项，确保测试结果的准确性。
