轮系
定轴轮系传动比计算
李静
2008-7-11
教学目的：
掌握定轴轮系的传动比计算方法，能够独立解决相关实际应用问题
教学重点：
１、平行轴定轴轮系传动比计算
２、非平行轴定轴轮系传动比计算
教学方法：
讲授法
课时安排： １课时
学生情况分析：
通过前面的讲授，学生已经认识了轮系并了解轮系不同于齿轮副的传动特点，会简单得齿轮副传动比计算，在此基础上介绍轮系的传动比计算，学生对新课的接受应比较快。
大专院校的学生领悟能力及自学能力都比较高，所以在讲授新课的时候对于轮系传动比的推导没有过多解释。
教学安排：
由前面所学的轮系引入新课程，开始介绍定轴轮系的传动比计算。
一、 轮系简介：
轮系：由一系列齿轮组成的传动系统。
按照各齿轮轴线位置是否均固定，可以分为：
定轴轮系（又称普通轮系）
周转轮系两类
二、定轴轮系
（一）、定义
定轴轮系：各个齿轮轴线均固定，并只绕其自身轴线回转的轮系。
（二）、分类
平行轴定轴轮系：各齿轮的轴线均平行的定轴轮系。
非平行轴定轴轮系：各齿轮的轴线不全部平行的定轴轮系。 三、传动比计算
（一）、平行轴定轴轮系:
方向相反：轮系中首末两轮回转方向相同：轮系中首末两轮回转结果分析：副数目轮系中所有外啮合齿轮有主动轮齿数连乘积轮系中各级齿轮副中所有从动轮齿数连乘积轮系中各级齿轮副中所）（:m1-im
（二）、非平行轴定轴轮系：
有主动轮齿数连乘积轮系中各级齿轮副中所有从动轮齿数连乘积轮系中各级齿轮副中所i
（三）、比较
平行轴定轴轮系的传动比计算不仅可以得到传动比的大小还可以判定首末两轮的回转方向的同异。
非平行轴定轴轮系的传动比计算只能得到传动比的大小，首末轮的方向需用其他方法判别。
定轴轮系的传动比计算还可以用首末两轮的转速来计算。
XXXXX学校《机械基础》练习题
一、 填空题
1．由一系列相互啮合齿轮所构成的传动系统称为_________．
2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．
3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．
4．轮系中，既有定轴轮系又有行星轮系的称为________．
5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．
6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．
7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．
8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．
9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．
10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．
11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．
12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．
13.定釉轮系中任一从动件的转速计算公式为______________________.
14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________
轮系
定轴轮系传动比计算
李静
2008-7-11
教学目的：
掌握定轴轮系的传动比计算方法，能够独立解决相关实际应用问题
教学重点：
１、平行轴定轴轮系传动比计算
２、非平行轴定轴轮系传动比计算
教学方法：
讲授法
课时安排：
１课时
学生情况分析：
通过前面的讲授，学生已经认识了轮系并了解轮系不同于齿轮副的传动特点，会简单得齿轮副传动比计算，在此基础上介绍轮系的传动比计算，学生对新课的接受应比较快。
大专院校的学生领悟能力及自学能力都比较高，所以在讲授新课的时候对于轮系传动比的推导没有过多解释。
教学安排：
由前面所学的轮系引入新课程，开始介绍定轴轮系的传动比计算。
一、 轮系简介：
轮系：由一系列齿轮组成的传动系统。
按照各齿轮轴线位置是否均固定，可以分为：
定轴轮系（又称普通轮系）
周转轮系两类
二、定轴轮系
（一）、定义
定轴轮系：各个齿轮轴线均固定，并只绕其自身轴线回转的轮系。
（二）、分类
平行轴定轴轮系：各齿轮的轴线均平行的定轴轮系。
非平行轴定轴轮系：各齿轮的轴线不全部平行的定轴轮系。
三、传动比计算
（一）、平行轴定轴轮系:
方向相反：轮系中首末两轮回转方向相同：轮系中首末两轮回转结果分析：副数目轮系中所有外啮合齿轮有主动轮齿数连乘积轮系中各级齿轮副中所有从动轮齿数连乘积轮系中各级齿轮副中所）（:m1-im
（二）、非平行轴定轴轮系：
有主动轮齿数连乘积轮系中各级齿轮副中所有从动轮齿数连乘积轮系中各级齿轮副中所i
（三）、比较
平行轴定轴轮系的传动比计算不仅可以得到传动比的大小还可以判定首末两轮的回转方向的同异。
非平行轴定轴轮系的传动比计算只能得到传动比的大小，首末轮的方向需用其他方法判别。
定轴轮系的传动比计算还可以用首末两轮的转速来计算。

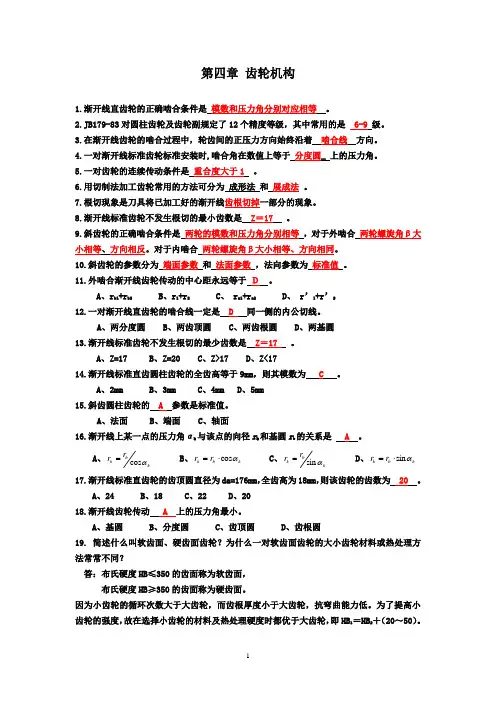

1 第四章 齿轮机构
1.渐开线直齿轮的正确啮合条件是 模数和压力角分别对应相等 。
2.JB179-83对圆柱齿轮及齿轮副规定了12个精度等级，其中常用的是 6-9 级。
3.在渐开线齿轮的啮合过程中，轮齿间的正压力方向始终沿着 啮合线 方向。
4.一对渐开线标准齿轮标准安装时,啮合角在数值上等于 分度圆_ 上的压力角。
5.一对齿轮的连续传动条件是 重合度大于1 。
6.用切制法加工齿轮常用的方法可分为 成形法 和 展成法 。
7.根切现象是刀具将已加工好的渐开线齿根切掉一部分的现象。
8.渐开线标准齿轮不发生根切的最小齿数是 Z＝17 。
9.斜齿轮的正确啮合条件是 两轮的模数和压力角分别相等 ，对于外啮合 两轮螺旋角β大小相等、方向相反。对于内啮合 两轮螺旋角β大小相等、方向相同。
10.斜齿轮的参数分为 端面参数 和 法面参数 ，法向参数为 标准值 。
11.外啮合渐开线齿轮传动的中心距永远等于 Ｄ 。
A、rb1+rb2 B、r1+r2 C、 ra1+ra2 D、 r’1+r’2
12.一对渐开线直齿轮的啮合线一定是 D 同一侧的内公切线。
A、两分度圆 B、两齿顶圆 C、两齿根圆 D、两基圆
13.渐开线标准齿轮不发生根切的最少齿数是 Z＝17 。
A、Z=17 B、Z=20 C、Z>17 D、Z<17
14.渐开线标准直齿圆柱齿轮的全齿高等于9mm，则其模数为 C 。
A、2mm B、3mm C、4mm D、5mm
15.斜齿圆柱齿轮的 A
参数是标准值。
A、法面 B、端面 C、轴面
16.渐开线上某一点的压力角αk与该点的向径rk和基圆rb的关系是 A 。
A、kbkrrcos B、kbkrrcos C、kbkrrsin D、kbkrrsin
