35kV变电站保护整定值计算

  • 格式：doc
  • 大小：103.00 KB
  • 文档页数：4

14-1 35kV变电站保护整定值计算

1 35kV线路参数

一．35kV线路1U：35kV线路1U线路长2Km，导线为LGJ-120，对侧接于大电网（可视为无穷大电源）。

2 主变

主要参数为：

额定容量：3.15MVA

额定电压：（35±2×2.5%）/6.3

短路电抗：6.96%

差动速断保护定值的计算

一．主变高、低压侧二次额定电流

1．高压侧额定二次电流：

2．低压侧额定二次电流：

二．差动速断保护定值计算：取Icszd为5I2e，则：

三．计算差动平衡系数：

四．差动速断的灵敏度校验：

当低压侧出口两相短路时，由35kV侧电源产生的电流为：

由低压侧电源提供的电流为：根据图13-4所示。

AnUSIiee3.120053533150/3111AnUSIiee22.720053.633150/322AIcszd1.3622.7521.33.6335)5200/5200(321viipnnnKAId3120052.18)5.13//12(33675023)2(min1AId4.12300575.12//83.1531050023)2(min1:,,21)2(min2)2(min1)2(min反相故有由于此时IIIIKIddpc

因KLm>2，故满足灵敏度要求：

2 差动保护定值计算

一．最小动作差动电流计算：取最小动作电流为0.5倍额定电流

二．制动系数Kzzd的计算，Kzzd的计算公式为

取Kk=1.5 Ktx=1 fwc=0.1 ΔU=3×0.025=0.075

故有

取Kzzd=0.4

三．二次谐波制动系数整定值K2zd

二次谐波制动系数取0.15。

四．差动保护的灵敏度校验：根据差动保护灵敏系数计算公式，本例中，差动保护的灵敏系数为：

因KLm>2，故满足灵敏度要求：

3 低压侧复合电压启动的过流保护

一．过电流定值Igzd的计算

过流定值Igzd的计算：按躲过主变低压侧额定电流来整定，故有：

取Kk=1.20，Kfi=0.90，则有：

二．低电压定值Uqzd的计算 AIIKIddpc76.464.1231364.0)2(min2)2(min1)2(min5.232.18/76.46/)2(mincszdcLmIIKAIIeczd61.322.75.05.02)(21UfKKKwctxkzzd13.0)075.01.01(5.121zzdK52.011zzdLmKKefikgzdIKKI22AIgzd63.922.79.020.114-3 低电压整定值：根据公式：

4 高压侧复合电压启动的过流保护

一．过流定值Igzd的计算

1．过流整定值Igzd的计算

取Kk=1.3 Kfi=0.9 则：

二．低电压定值Uqzd的计算

取高压侧母线电压为启动电压：

取Kk=1.10 Kfu-1.10 Umin=0.9U1e=90V，得：

三．负序电压整定值的计算

负序电压整定值为：

6 过负荷保护

一．过负荷电流定值Ihzd，过负荷设于高压侧，其电流定值

其中Kk=1.1、Kfi取0.9、I1e=1.3A。故：

二．过负荷的延时整定值thzd，只设过负荷报警延时 fukgzdKKUUmin7.5610063009.09.0mineUU0.1kK取05.1取fuK01.4905.110.17.56qzdUefikgzdIKKI1Atgzd88.13.19.03.1fukqzdKKUUmin1VUqzd4.7410.110.1901VUUezd610006.006.012efikhzdIKKI1AIhzd7.13.19.01.1thzd比高压侧过流保护的最大延时长一个时间阶梯：

取Δt=0.5s得：

因这个时限很短，在负荷中有较大电动机启动时，可能误报警，故可按躲过电动机启动时间来整定，一般为15～20s较合适，此处取9s。

tttgzdhzd1stttgzdhzd9.15.04.11

合集下载

35kV变电站的继电保护配置及其整定计算

35kV变电站的继电保护配置及其整定计算

35kV变电站的继电保护配置及其整定计算

摘要：电网运行过程中,电力元件只有受到继电器的保护,才能保证安全运行,防止用电事故的发生,在本文中主要针对35kV变电站的继电保护配置及其整定计算进行以下介绍,旨在为变电站继电保护方面提供可行性思路,从而推动我国电力行业稳健发展。

关键词：35kV变电站;继电保护配置;整定计算;

在35kV变电站建设的过程中，继电保护配置是重要的工作。从原理上来看，继电保护就是利用系统预警机制实现信号预警、故障预警和电力保护等动作的联动，从而为电力系统运行提供保护。而继电保护配置与整定计算的原理虽然不复杂，但是却存在一定规律，还要给予足够的重视。因此，相关人员还应加强有关问题的研究，以便更好的开展相关工作。

一、35kV变电站继电保护配置实际应用

1.1 35kV变电站概述

智能化技术是当前提升变电站功能成效的主要途径，具体来说，通过计算机网络技术35kV变电站正在朝着数字化智能化前进，其数字化智能化水平也在不断提高，信息共享也已经初步成为现实变电站一旦应用数字化技术其信息采集、处理等工作的效率将更高，其电力系统发挥的作用也将更大。通俗来讲，智能化后的变电站出现停电等供电事故的可能性将大大降低，而且其应用电力设备出现故障的频率也将大大降低继电保护装置便是变电站智能化的典型代表，通过这个装置变电站可以自动对故障进行识别并作出保护动作，因而智能化的继电保护装置具有十分广阔发展前景。通常来说35kV变电站智能化系统主要包括三个层次：过程层包含有大量的设备，从而涉及到很多的电力元件，一旦出现问题将直接影响变电站的供电，因此对其进行重点继电

保护是十分必要的间隔层主要针对于二次设备。能切实起到间隔设备作用站控层的工作主要是进行数据采集、设备监控等，而且这一切都可以通过自动化技术实现。

110、35、10kV变电站及线路继电保护设计和整定计算

110、35、10kV变电站及线路继电保护设计和整定计算

电力系统继电保护的设计和整定计算

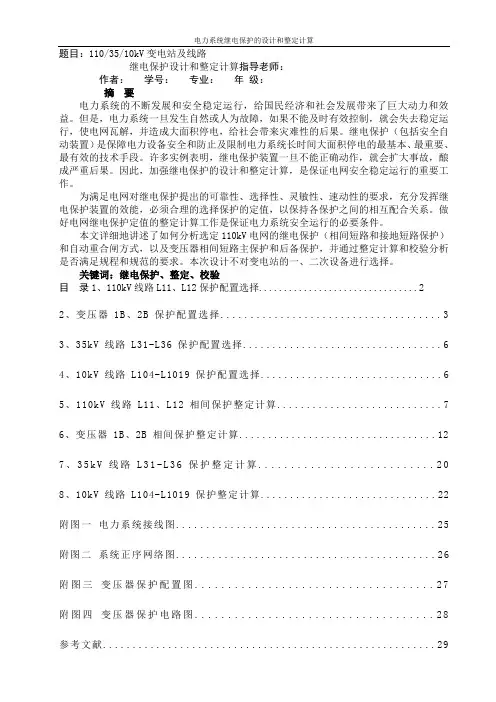

题目：110/35/10kV变电站及线路

继电保护设计和整定计算指导老师：

作者： 学号： 专业： 年 级：

摘 要

电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。

本文详细地讲述了如何分析选定110kV电网的继电保护（相间短路和接地短路保护）和自动重合闸方式，以及变压器相间短路主保护和后备保护，并通过整定计算和校验分析是否满足规程和规范的要求。本次设计不对变电站的一、二次设备进行选择。

关键词：继电保护、整定、校验

目 录1、110kV线路L11、L12保护配置选择................................2

2、变压器1B、2B保护配置选择.....................................3

3、35kV线路L31-L36保护配置选择..................................6

4、10kV线路L104-L1019保护配置选择...............................6

5、110kV线路L11、L12相间保护整定计算............................7

35KV变电所整定计算书

35KV变电所整定计算书

一、变电所概况

**煤矿35KV变电所两回路电源引自南坪集220KV降压变电站，南坪变的1#主变压器容量为150000KVA；2#主变压器容量为120000KVA。

淮北市供电局2014年6月提供南坪220/35kV变电站35kV侧的短路电阻值：最大运行方式下：865.1max0X ，最小运行方式下：486.2min0X 。

南坪至**为35KV架空线路，导线：LGJ-120，其中527线路（Ⅰ回路）：12.02KM；531线路（Ⅱ回路）：11.242KM；**煤矿变电站有两台主变压器，变压器参数：型号SZ9-20000/35、变比35/6.3KV 、变压器短路电阻Uk=8%，其运行方式为一台工作，一台备用。

**煤矿高压供电简图：

304断路器531断路器600断路器527断路器303断路器电厂Ⅰ路502断路器501断路器35KV母线Ⅱ段K12#主变20#进线开关500断路器南坪Ⅰ路南坪Ⅱ路电厂Ⅱ路35KV母线Ⅰ段1#主变15#进线开关联络开关6KV母线Ⅱ段6KV母线Ⅰ段K2联络开关联络开关K3K46KV母线Ⅱ段6KV母线Ⅰ段6KV母线Ⅱ段6KV母线Ⅰ段-520中央变电所-720中央变电所

二、**煤矿35/6kV变电所的短路整定

基准容量： MVASb100，已知南坪变35KV母线最大运行方式下：865.1max0X ，最小运行方式下：486.2min0X，

则南坪变电所35KV母线最小短路容量

MVAXUS7.550486.2103723min020min0

则南坪变电所35KV母线最大短路容量

MVAXUS734865.1103723max020max0

系统各电抗标么值：

1）、南坪220/35kV变电站（35kV侧）：

最大方式：136.0max00SSXb

最小方式：1816.0min00SSXb，选择最大电阻值作为计算依据。

2）、南坪变至**矿35kV线路，导线为LGJ-120，电抗为0.379Ω/km, 电阻为0.27Ω/km，线路长度选择最长的12.02km，由于线路较长线路电阻较大，需要考虑，**煤矿35KV电源进线侧：

35kV及以下系统保护配置原则及整定方案

35kV及以下系统保护配置原则及整定方案

1

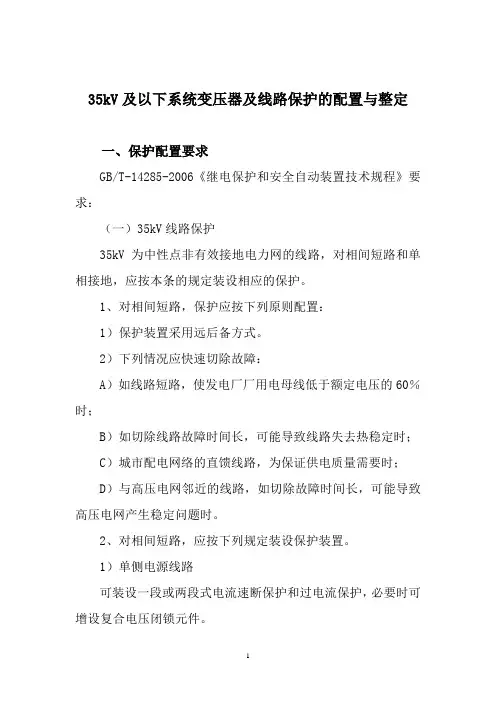

35kV及以下系统变压器及线路保护的配置与整定
